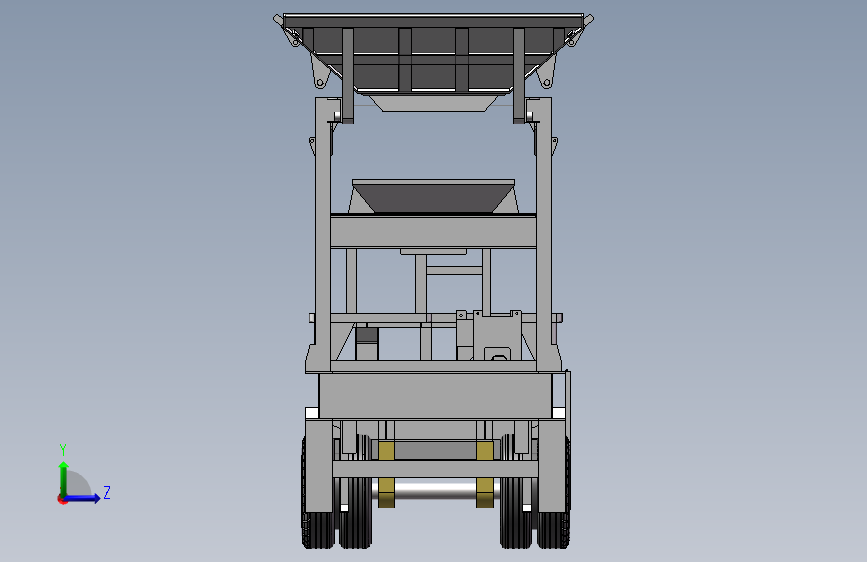

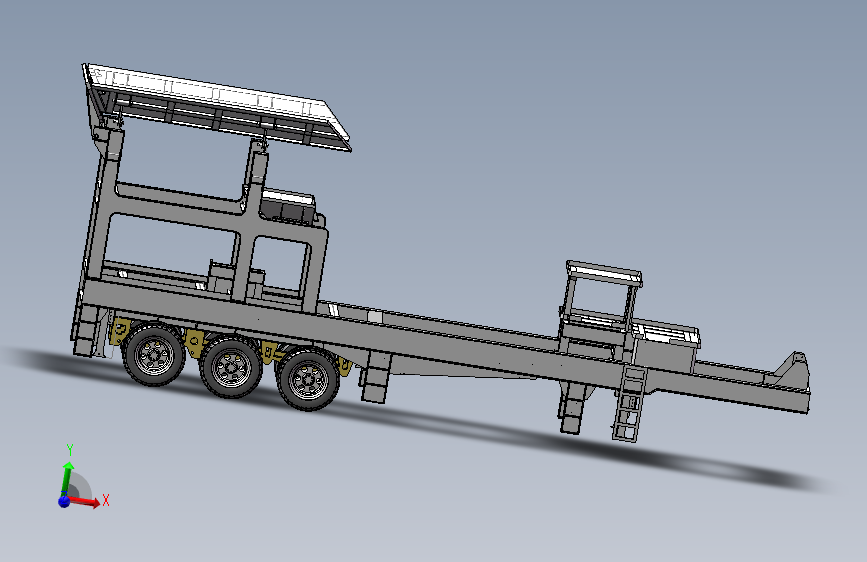

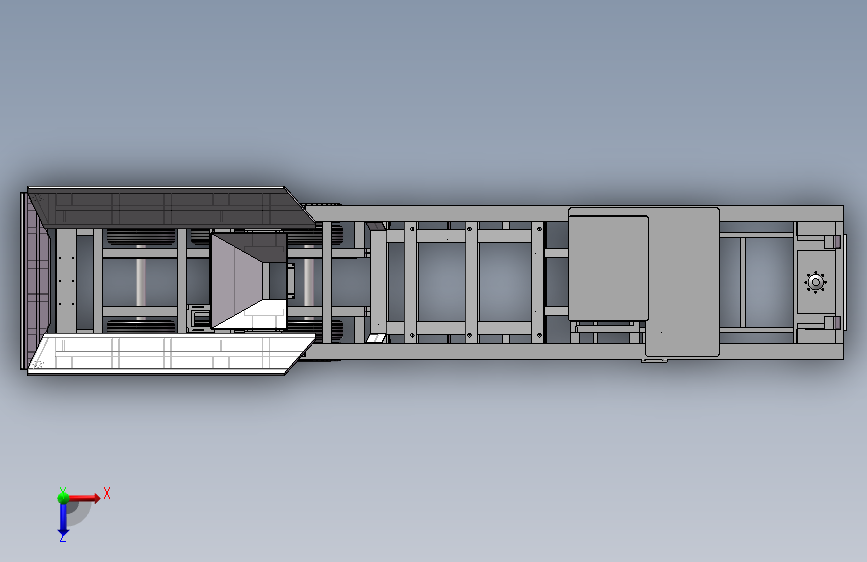

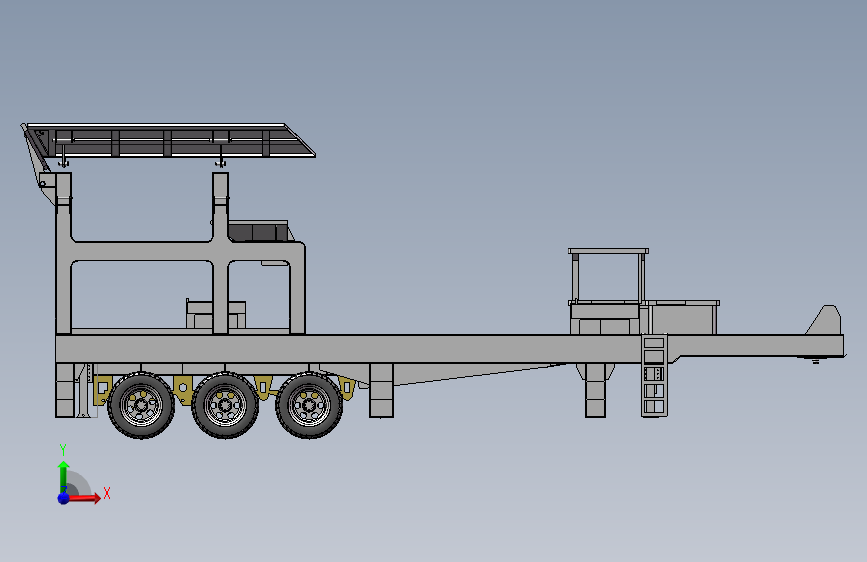

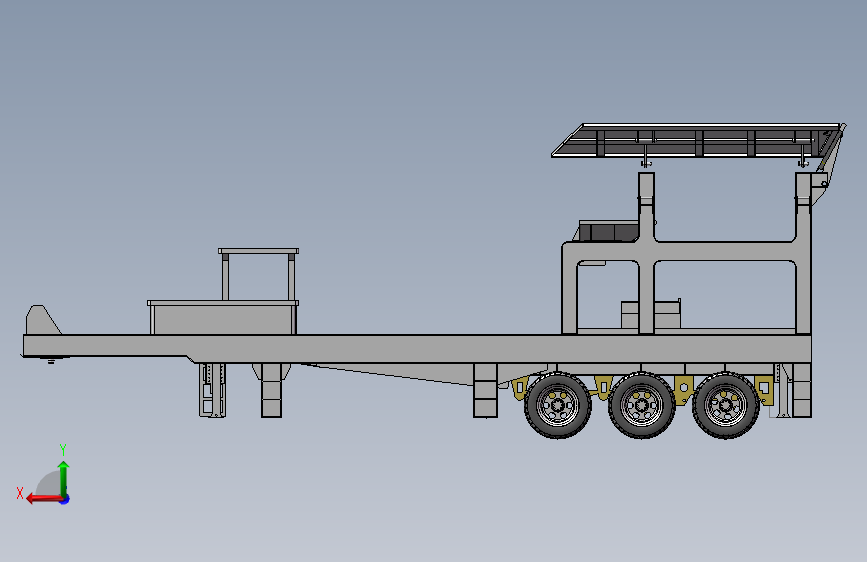

移动破碎机生产线车架主体
图纸描述
移动破碎机生产线车架主体图纸下载，该图纸类型属于机械设备、工程/建筑机械图纸，图纸大小11.74M，共计90个文件，包含3D图纸，图纸主格式为sldasm,sldprt，使用SOLIDWORKS 2020软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要70金币
立即下载 收藏
图纸信息
作者
全寡斌
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  8411EP支架.SLDASM | 178.06K |
| 2 |  EP机架连接固定梁.SLDPRT | 82.70K |
| 3 | EP电机支架.SLDPRT | 203.50K |
| 4 | 三周轴车轴板簧.SLDPRT | 108.46K |
| 5 | 上侧板装配体.SLDASM | 84.56K |
| 6 | 上侧板销轴.SLDPRT | 79.68K |
| 7 | 中固定支腿小筋板.SLDPRT | 48.43K |
| 8 | 中固定支腿筋板1.SLDPRT | 47.32K |
| 9 | 中固定支腿筋板2.SLDPRT | 48.47K |
| 10 | 前头架1.SLDPRT | 106.56K |
| 11 | 前头架连接板.SLDPRT | 52.72K |
| 12 | 后固定支腿连接槽钢.SLDPRT | 55.59K |
| 13 | 后轴梁中横梁.SLDPRT | 98.44K |
| 14 | 后轴梁中横梁加强筋板.SLDPRT | 48.25K |
| 15 | 后轴梁中间加强横梁.SLDPRT | 75.71K |
| 16 | 后轴梁端横梁.SLDPRT | 79.53K |
| 17 | 后轴梁纵梁.SLDPRT | 134.69K |
| 18 | 后轴梁纵梁加强梁.SLDPRT | 68.54K |
| 19 | 地板横连接槽钢.SLDPRT | 45.15K |
| 20 | 地板纵连接槽钢.SLDPRT | 43.97K |
| 21 | 地板纵连接槽钢2.SLDPRT | 71.61K |
| 22 | 地板连接槽钢.SLDPRT | 51.33K |
| 23 | 小支腿.SLDPRT | 44.59K |
| 24 | 小支腿横梁.SLDPRT | 50.45K |
| 25 | 挂件牵引组件装配.SLDASM | 92.94K |
| 26 | 挂车牵引架组件1.SLDPRT | 137.12K |
| 27 | 挂车牵引架组件2.SLDPRT | 82.73K |
| 28 | 挂车牵引架组件零件1.SLDPRT | 68.99K |
| 29 | 支撑架后立筋板.SLDPRT | 83.64K |
| 30 | 支架中撑.SLDPRT | 86.37K |
| 31 | 支架侧支耳.SLDPRT | 79.23K |
| 32 | 支架侧耳装配.SLDASM | 71.95K |
| 33 | 支架前撑.SLDPRT | 86.86K |
| 34 | 支架后撑.SLDPRT | 88.29K |
| 35 | 支架后梁.SLDPRT | 73.10K |
| 36 | 支架梁.SLDPRT | 70.23K |
| 37 | 支架横筋板.SLDPRT | 62.14K |
| 38 | 支架立筋板.SLDPRT | 48.08K |
| 39 | 活动支腿.SLDPRT | 66.17K |
| 40 | 活动爬梯.SLDPRT | 98.62K |
| 41 | 焊接悬架加强槽钢2.SLDPRT | 65.73K |
| 42 | 短支腿焊合件.SLDPRT | 84.25K |
| 43 | 短横梁.SLDPRT | 50.94K |
| 44 | 纵梁.SLDPRT | 50.04K |
| 45 | 给料机上侧护板1-2.SLDPRT | 243.37K |
| 46 | 给料机上侧护板2.SLDASM | 93.10K |
| 47 | 给料机上侧护板2.SLDPRT | 271.03K |
| 48 | 给料机下侧护板.SLDPRT | 278.14K |
| 49 | 给料机出料斗.SLDPRT | 207.00K |
| 50 | 给料机头部支撑梁.SLDPRT | 69.02K |
| 51 | 给料机尾部支撑底座.SLDPRT | 116.03K |
| 52 | 给料机支架转轴套组件.SLDPRT | 88.81K |
| 53 | 给料机支架销轴.SLDPRT | 86.68K |
| 54 | 给料机支腿侧支腿架1.SLDPRT | 339.42K |
| 55 | 给料机电机支架.SLDPRT | 237.78K |
| 56 | 装配体.SLDASM | 1.98M |
| 57 | 装配体1.SLDASM | 611.80K |
| 58 | 观察平台.SLDASM | 75.37K |
| 59 | 观察平台围框.SLDPRT | 81.57K |
| 60 | 观察平台支腿.SLDPRT | 102.75K |
| 61 | 车体前部小纵梁.SLDPRT | 87.64K |
| 62 | 车体平台.SLDASM | 117.99K |
| 63 | 车体平台围框.SLDPRT | 93.59K |
| 64 | 车架两端固定支腿.SLDPRT | 108.65K |
| 65 | 车架中部固定支腿.SLDPRT | 99.94K |
| 66 | 车架中部横梁1.SLDPRT | 67.04K |
| 67 | 车架中部横梁2.SLDPRT | 66.31K |
| 68 | 车架前端横梁.SLDPRT | 79.76K |
| 69 | 车架前端横梁2.SLDPRT | 79.09K |
| 70 | 车架后端横梁.SLDPRT | 75.11K |
| 71 | 车架后轴梁.SLDASM | 115.17K |
| 72 | 车架支腿钢架1.SLDPRT | 111.25K |
| 73 | 车架支腿钢架2.SLDPRT | 80.10K |
| 74 | 车架支腿钢架小横梁.SLDPRT | 84.47K |
| 75 | 车架梁.SLDPRT | 70.29K |
| 76 | 轮胎.SLDPRT | 1.59M |
| 77 | 连接板.SLDPRT | 100.62K |
| 78 | 连接销轴.SLDPRT | 87.12K |
| 79 | 镜向前头架1.SLDPRT | 44.91K |
| 80 | 镜向地板纵连接槽钢.SLDPRT | 35.89K |
| 81 | 镜向地板纵连接槽钢2.SLDPRT | 40.14K |
| 82 | 镜向支撑架后立筋板.SLDPRT | 42.89K |
| 83 | 镜向焊接悬架加强槽钢2.SLDPRT | 38.67K |
| 84 | 镜向给料机尾部支撑底座.SLDPRT | 57.10K |
| 85 | 镜向给料机支架转轴套组件.SLDPRT | 46.42K |
| 86 | 镜向给料机支腿侧支腿架.SLDPRT | 142.06K |
| 87 | 镜向车架支腿钢架1.SLDPRT | 50.08K |
| 88 | 长支腿.SLDPRT | 51.70K |
| 89 | 长支腿焊合件.SLDPRT | 107.11K |
| 90 | 长横梁.SLDPRT | 50.72K |
