肉类加工厂通风系统结构3D图纸 Solidworks设计
图纸描述

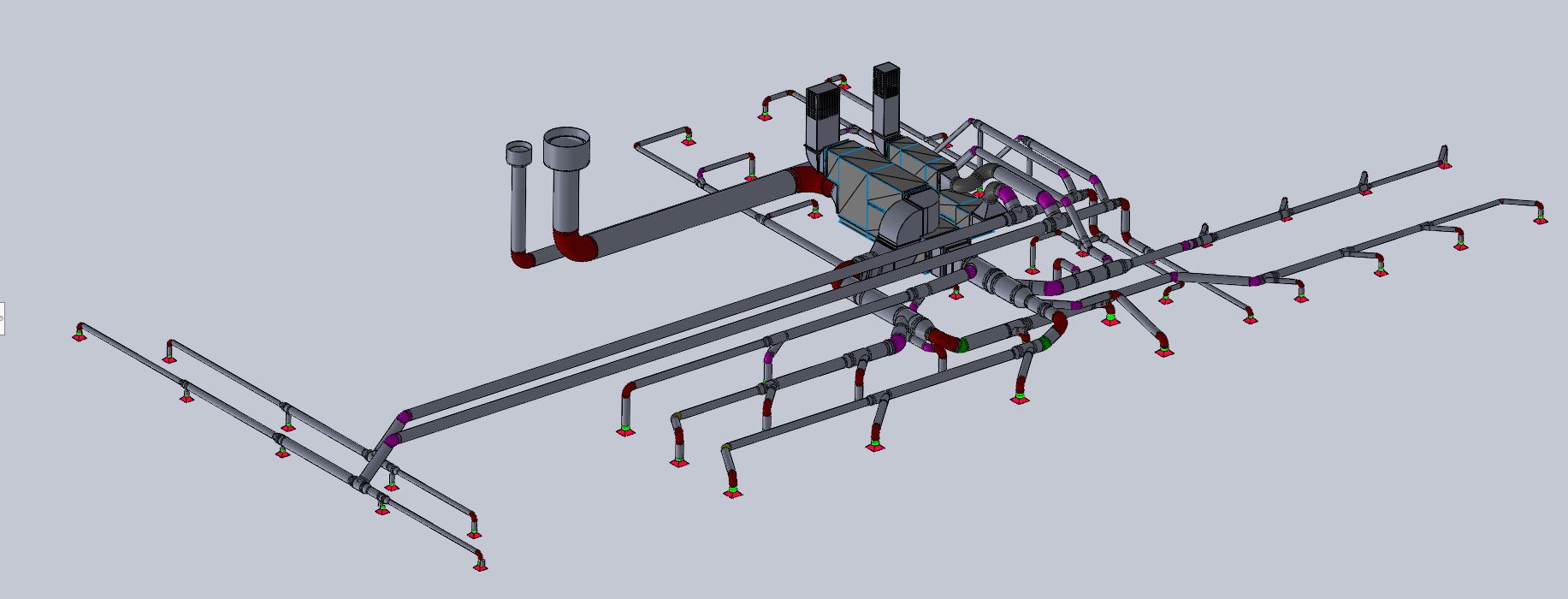

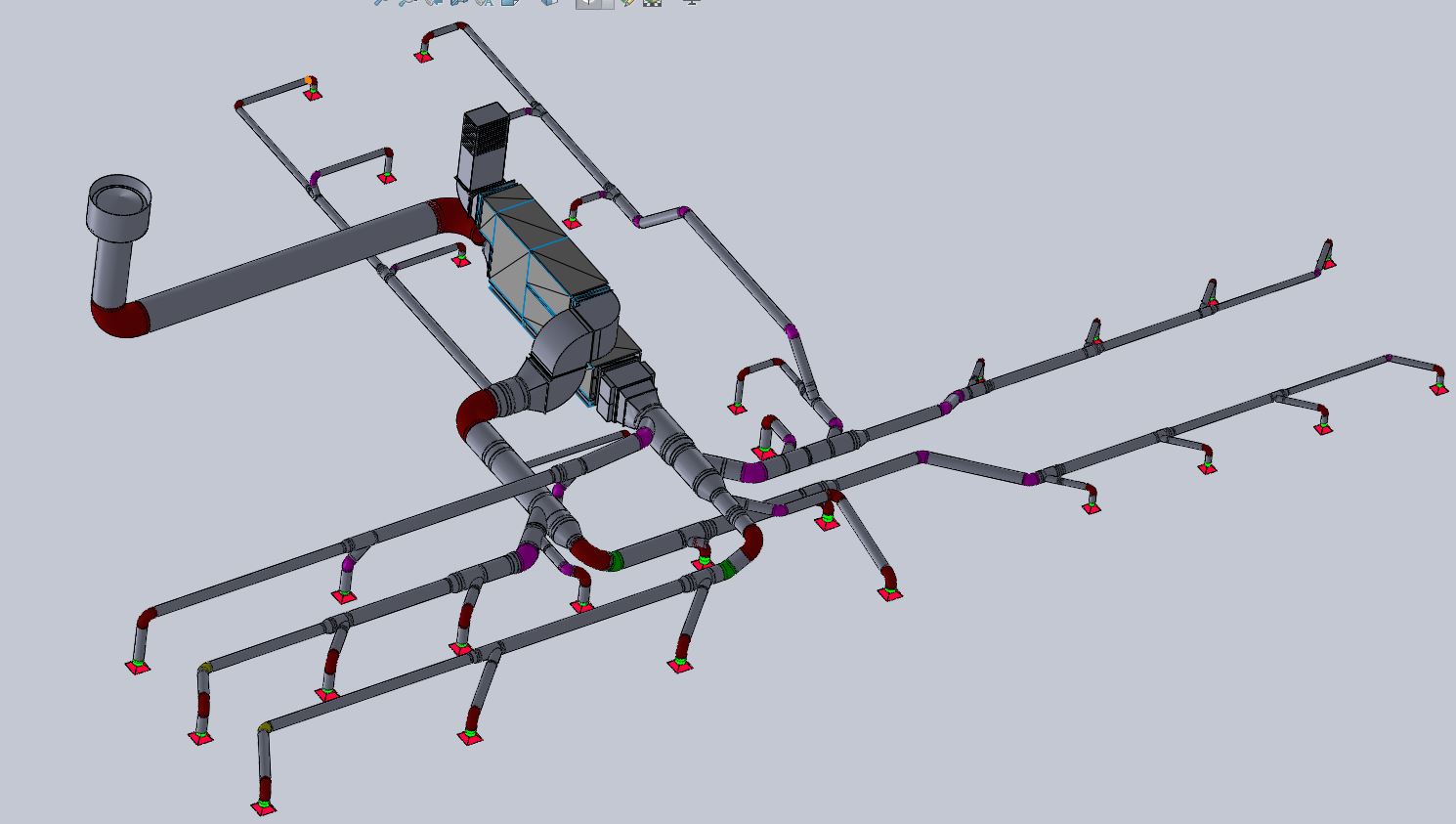

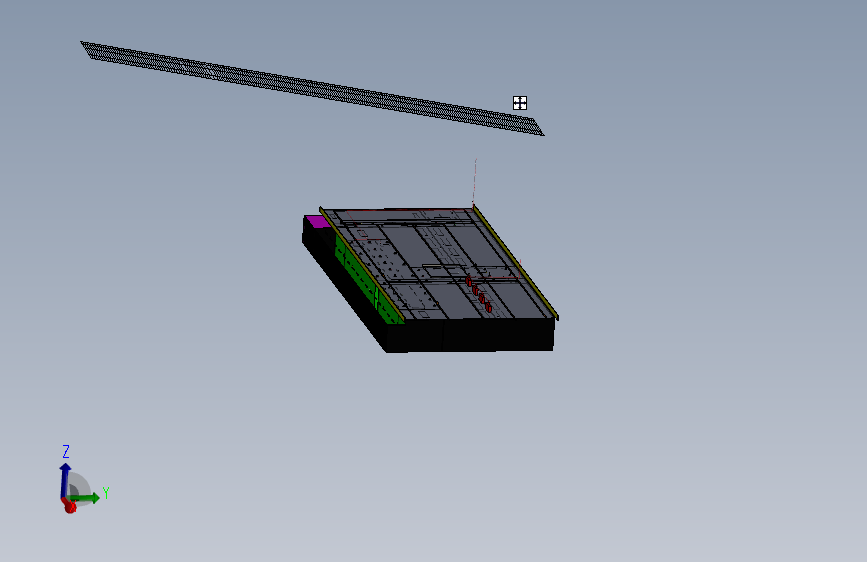

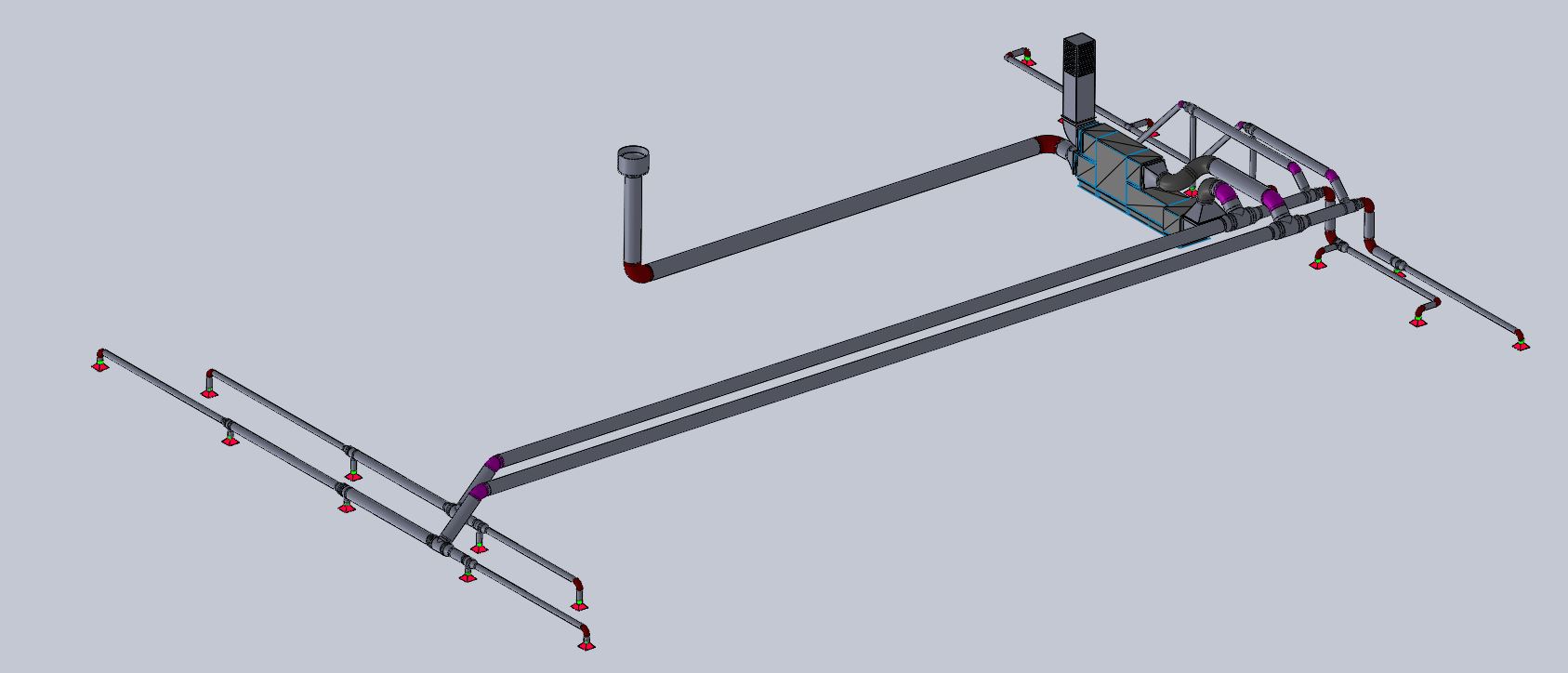

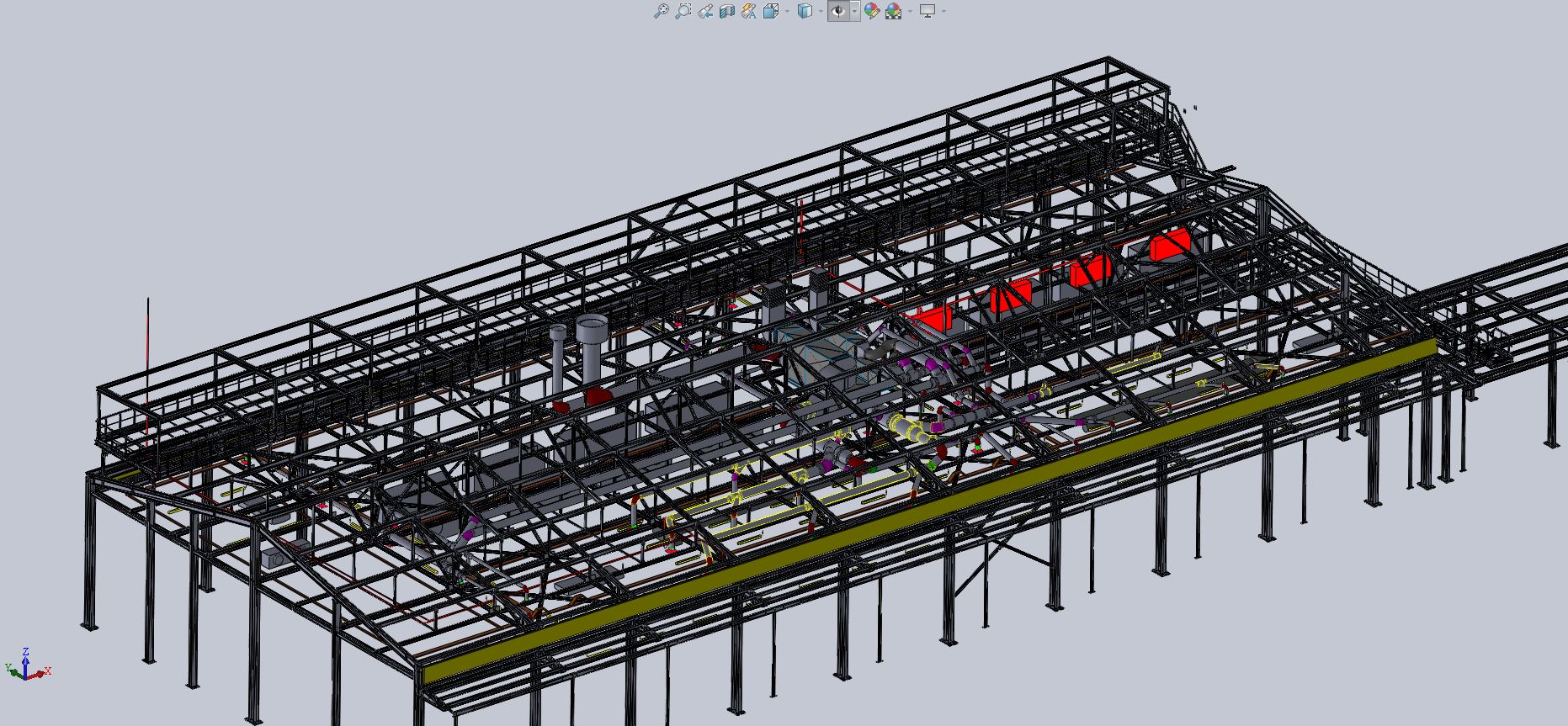

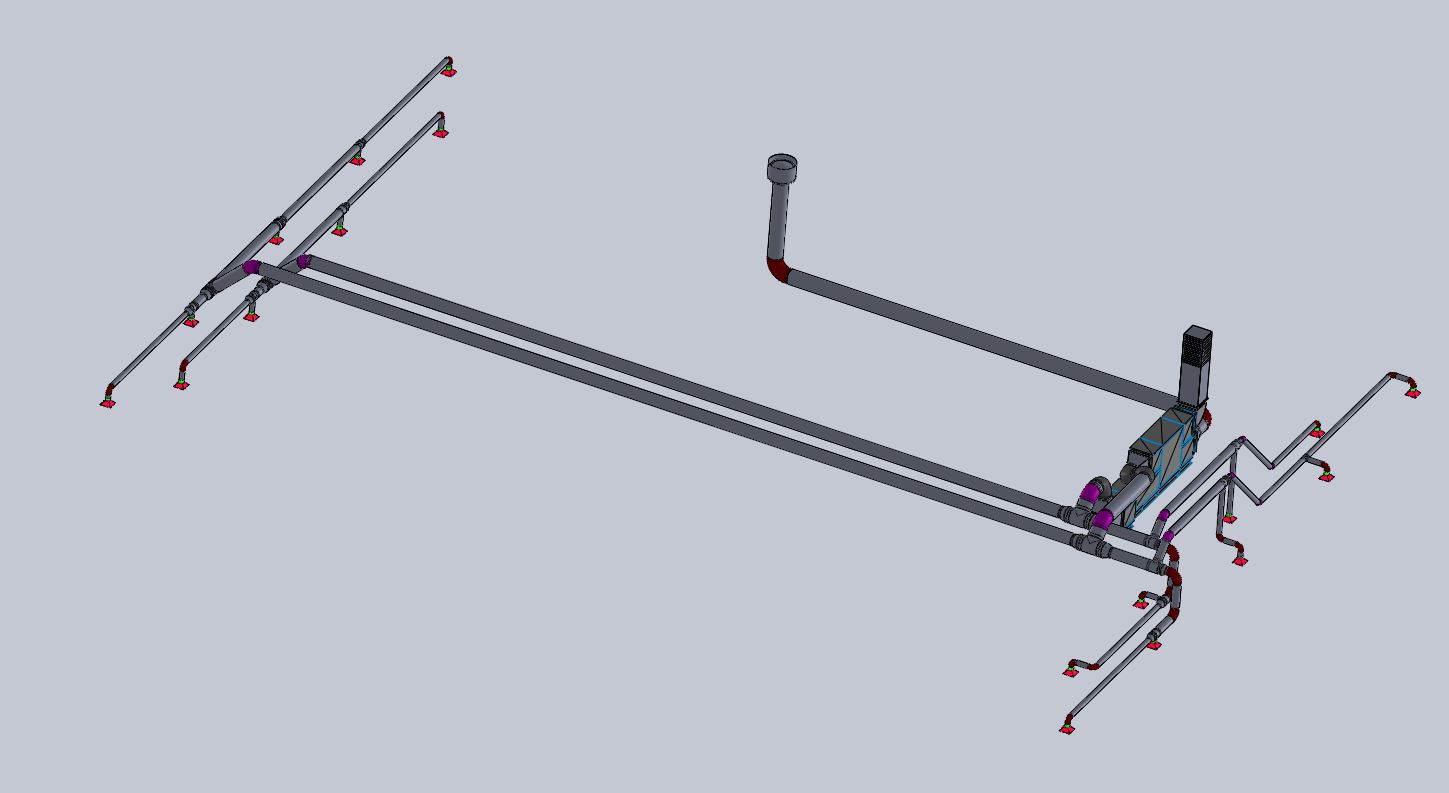

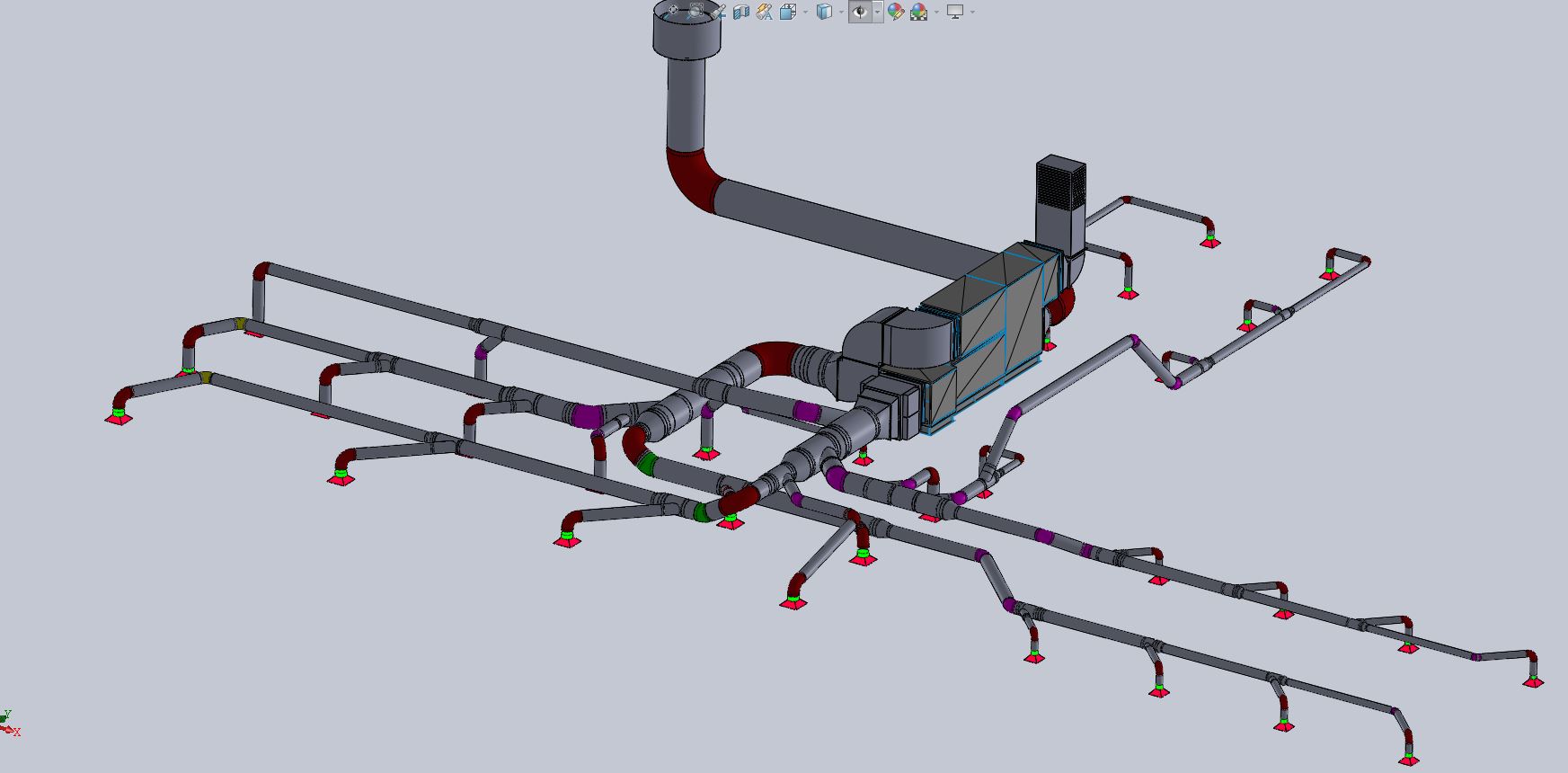

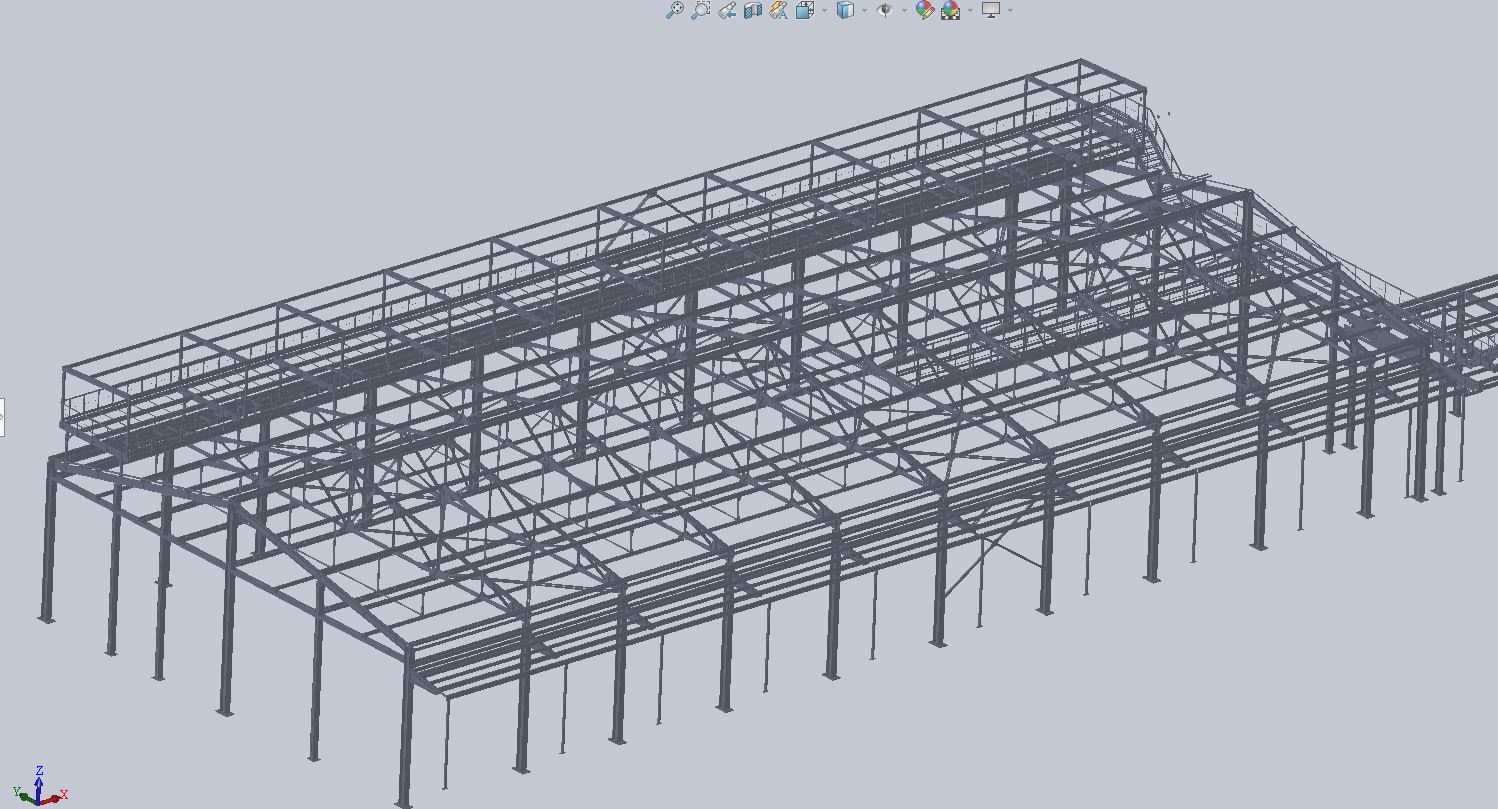

肉类加工厂通风系统结构3D图纸 Solidworks设计图纸下载，该图纸类型属于建筑模型、办公厂房图纸，图纸大小185.94M，共计61个文件，包含3D图纸和2D图纸，图纸主格式为pdf,stl,sldprt,sldasm,step，使用SOLIDWORKS 2021软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要180金币
立即下载 收藏
图纸信息
图纸ID ：584550
文件大小：185.94M
所需金币：180
图纸参数：可编辑，包含特征参数
图纸分类：建筑模型
图纸格式：pdf,stl,sldprt,sldasm,step
软件版本：SOLIDWORKS 2021
作者
俞愈
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  3DВентиляция.PDF | 3.64M |
| 2 |  V2.0Размещение.STL | 44.97M |
| 3 |  СубпродуктыОВот31082021.DWG | 5.08M |
| 4 | СубпродуктыОВот31082021.pdf | 3.14M |
| 5 |  V2.0Calf.SLDPRT | 138.33K |
| 6 | V2.0Chest.SLDPRT | 303.02K |
| 7 |  V2.0Dude.SLDASM | 659.85K |
| 8 | V2.0Flor.SLDPRT | 54.48K |
| 9 | V2.0Foot.SLDPRT | 96.34K |
| 10 | V2.0Hand.SLDPRT | 172.13K |
| 11 | V2.0Head.SLDPRT | 354.20K |
| 12 | V2.0LowerArm.SLDPRT | 127.49K |
| 13 | V2.0neck.SLDPRT | 178.88K |
| 14 | V2.0Thigh.SLDPRT | 160.72K |
| 15 | V2.0UpperArm.SLDPRT | 152.49K |
| 16 | V2.0V20210150_pv1_3D.stepот11082021.SLDPRT | 2.55M |
| 17 | V2.0V20210150_ПВ2_3D_12.08.step.SLDPRT | 2.76M |
| 18 | V2.0Адаптор.SLDPRT | 202.62K |
| 19 | V2.0Волпер.SLDPRT | 118.00K |
| 20 | V2.0Волпер450.SLDPRT | 121.87K |
| 21 | V2.0Отвод30.SLDPRT | 226.51K |
| 22 | V2.0Отвод45.SLDPRT | 503.30K |
| 23 | V2.0Отвод60.SLDPRT | 273.51K |
| 24 | V2.0Отвод90.SLDPRT | 377.93K |
| 25 | V2.0Переход.SLDPRT | 777.55K |
| 26 | V2.0ПереходнаКвадратэксцентричное.SLDPRT | 120.33K |
| 27 | V2.0Переходнакруг.SLDPRT | 500.92K |
| 28 | V2.0ПереходнакругПВ1.SLDPRT | 131.99K |
| 29 | V2.0Переходнакругэксцентриситетный.SLDPRT | 162.98K |
| 30 | V2.0Поворотквадратный.SLDPRT | 250.81K |
| 31 | V2.0Поворотквадратныйкороткий.SLDPRT | 145.20K |
| 32 | V2.0ПоворотквадратныйспецисполнениедляПВ1.SLDPRT | 106.73K |
| 33 | V2.0Прямойучасток.SLDPRT | 697.11K |
| 34 | V2.0Размещение.SLDASM | 7.94M |
| 35 |  V2.0Размещение.SLDDRW | 82.49M |
| 36 | V2.0Субпродуктызданиеbbbb.SLDPRT | 470.43K |
| 37 | V2.0текстильныйвоздуховод.SLDPRT | 71.73K |
| 38 | V2.0Тройник45.SLDPRT | 878.74K |
| 39 | V2.0Тройник90.SLDPRT | 1.19M |
| 40 | V2.0Труба.SLDPRT | 2.50M |
| 41 | V2.0Фланецфильтра.SLDPRT | 109.78K |
| 42 | V2.0электростатическийфильтр.SLDPRT | 215.15K |
| 43 | V2.0№4GACVRX045.1FF.SLDPRT | 96.65K |
| 44 | V2.0№5GACVRX040.1JF.SLDPRT | 102.12K |
| 45 |  V20210150_pv1_3D.step | 2.38M |
| 46 | V20210150_ПВ2_3D_12.08.step | 2.48M |
| 47 | Камера№7.SLDPRT | 185.63K |
| 48 | Лоток.SLDPRT | 226.16K |
| 49 | мостик.SLDPRT | 73.90K |
| 50 | Полностью.SLDPRT | 8.25M |
| 51 | Потолок.SLDPRT | 55.77K |
| 52 | Рекуперато.SLDPRT | 733.00K |
| 53 | СветильникAtomLED6800.SLDPRT | 70.68K |
| 54 | Ф4.SLDPRT | 164.88K |
| 55 | Ф41.SLDPRT | 136.37K |
| 56 | франтон.SLDPRT | 53.92K |
| 57 | №15испаритель.SLDPRT | 105.81K |
| 58 | №2испаритель.SLDPRT | 114.36K |
| 59 | №36испаритель.SLDPRT | 106.99K |
| 60 | №8испаритель.SLDPRT | 116.95K |
| 61 | №911испаритель.SLDPRT | 116.31K |
