本次设计方案将单片机AT89C51作为整个系统的控制中心，集成电路L298N为电机驱动电路，NIS-09C离子型感烟传感器检测到火灾产生时的烟雾时，单片机自动控制管状电机的运行，进而控制卷帘门的自动下降；同时结合三个按键来控制电机的正反转和停止，从而实现消防卷帘门的上升、下降和停止功能。
基于单片机控制的消防卷帘门设计

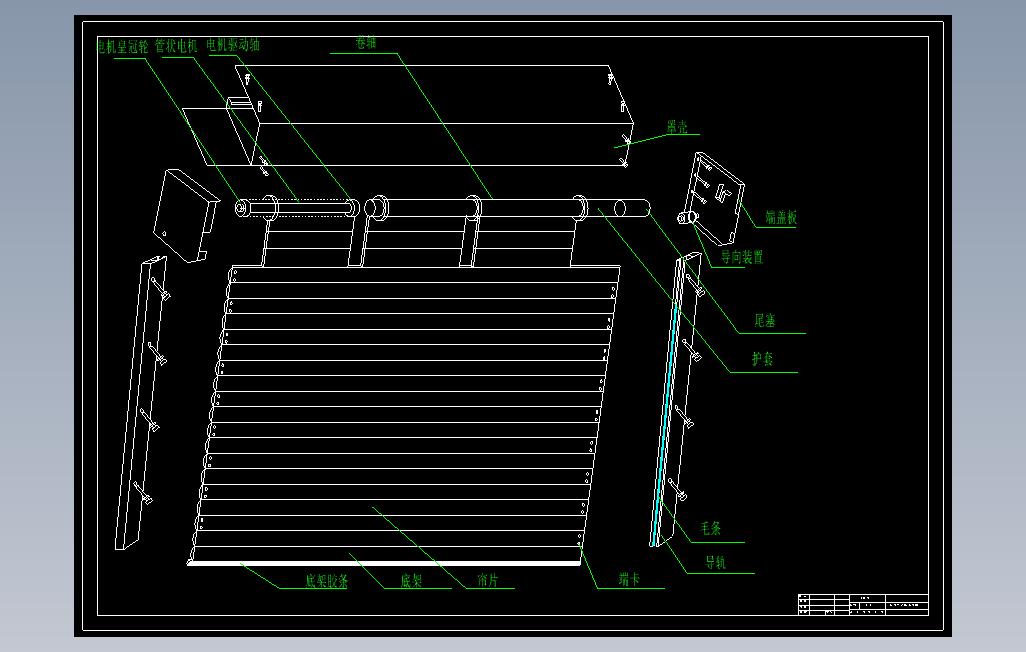

图纸描述
本次设计方案将单片机AT89C51作为整个系统的控制中心，集成电路L298N为电机驱动电路，NIS-09C离子型感烟传感器检测到火灾产生时的烟雾时，单片机自动控制管状电机的运行，进而控制卷帘门的自动下降；同时结合三个按键来控制电机的正反转和停止，从而实现消防卷帘门的上升、下降和停止功能。
下载需要70金币
立即下载 收藏
图纸信息
作者
WX_203089
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  1.基于单片机控制的消防卷帘门设计.doc | 1.90M |
| 2 | 2.开题报告+任务书.doc | 37.06K |
| 3 | 4.仿真.DSN | 124.08K |
| 4 |  卷帘门外观示意图.dwg | 75.25K |
| 5 | 卷帘门装配图.dwg | 63.53K |
| 6 | 导轨.dwg | 54.02K |
