模型为10英寸pdc钻头，10”外径，图纸可以直接加工，石油行业钻头设计不同于其他行业设计，他的造型比较特殊，参数要求比较严格，各设计者技术保密不愿意透露设计思路。我的思路大体是，旋转基体，拉伸刀翼，拔模刀翼，旋转切除刀翼，定位齿位，拉伸牙齿，完成第一个刀翼，然后依次完成，其中可能用到sw的同步建模替换面和偏置等命令，用于曲面操作。
PDC钻头模型设计

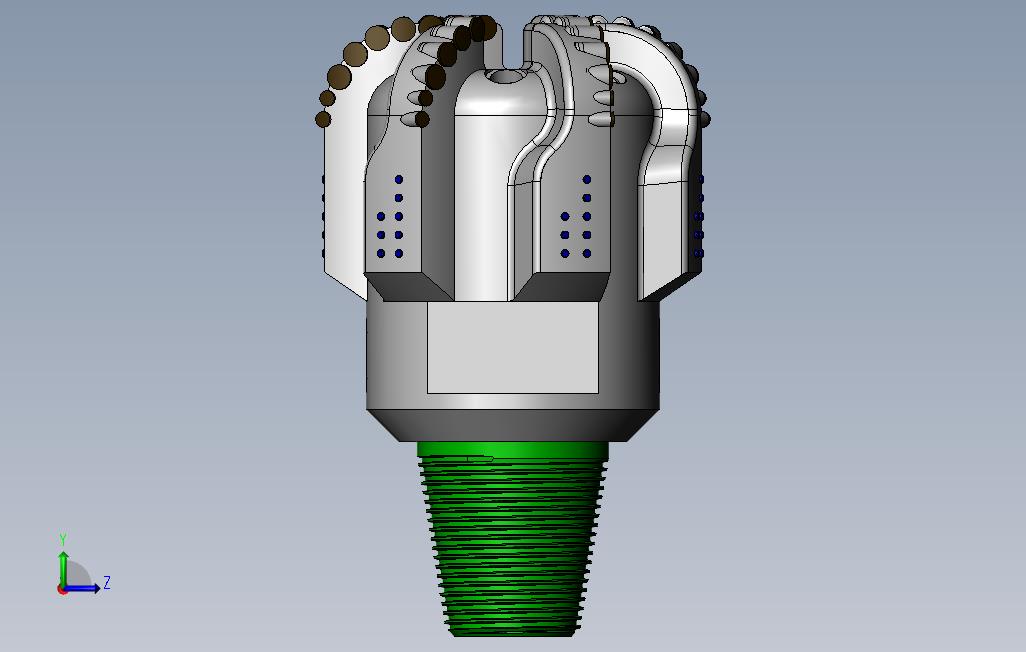

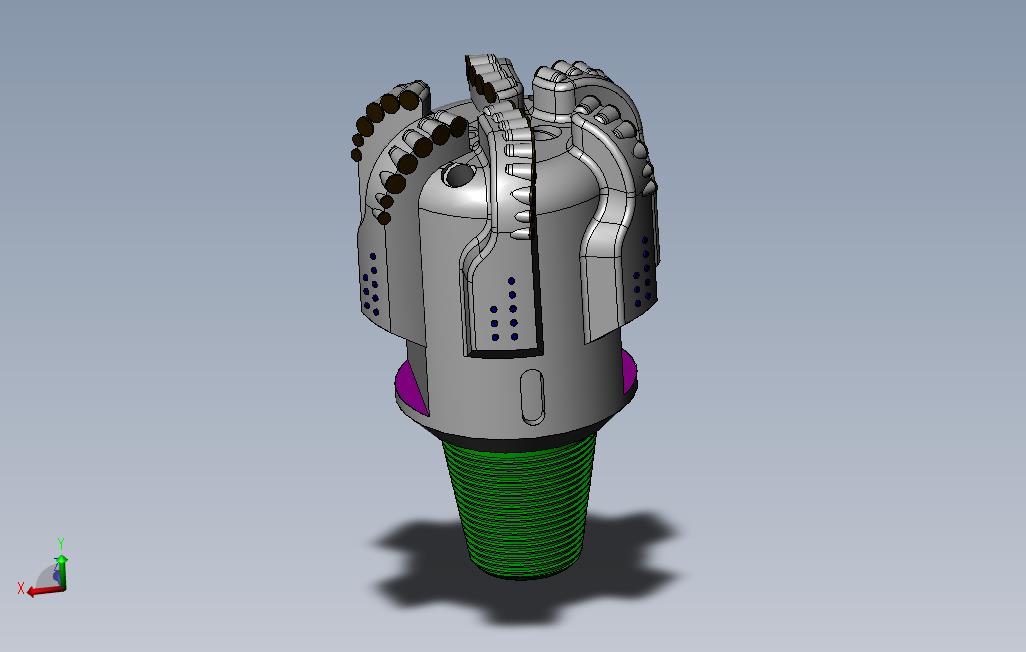

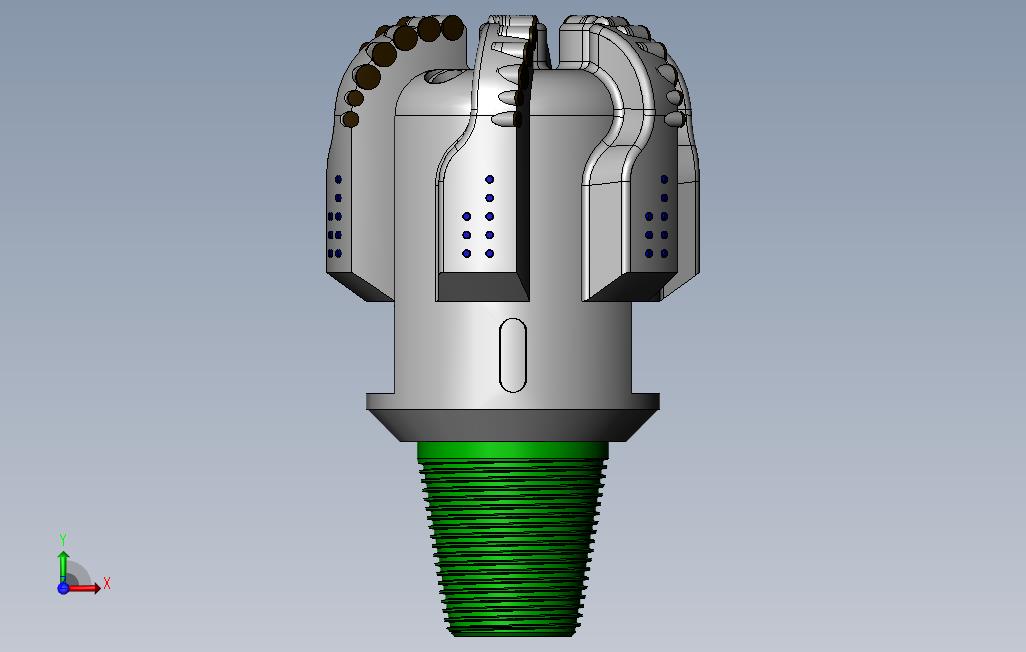

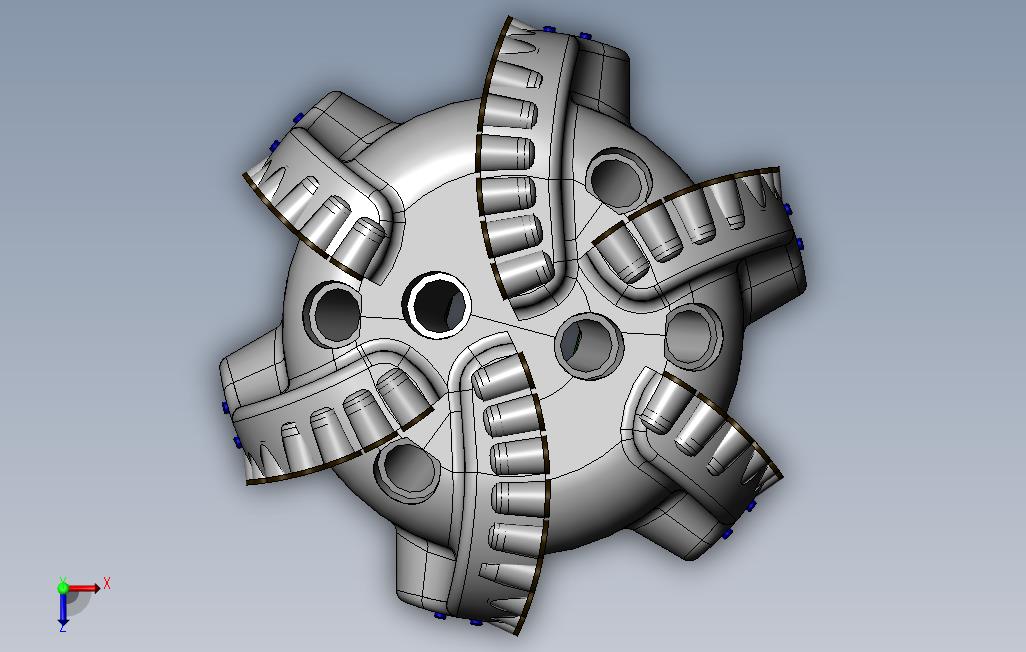

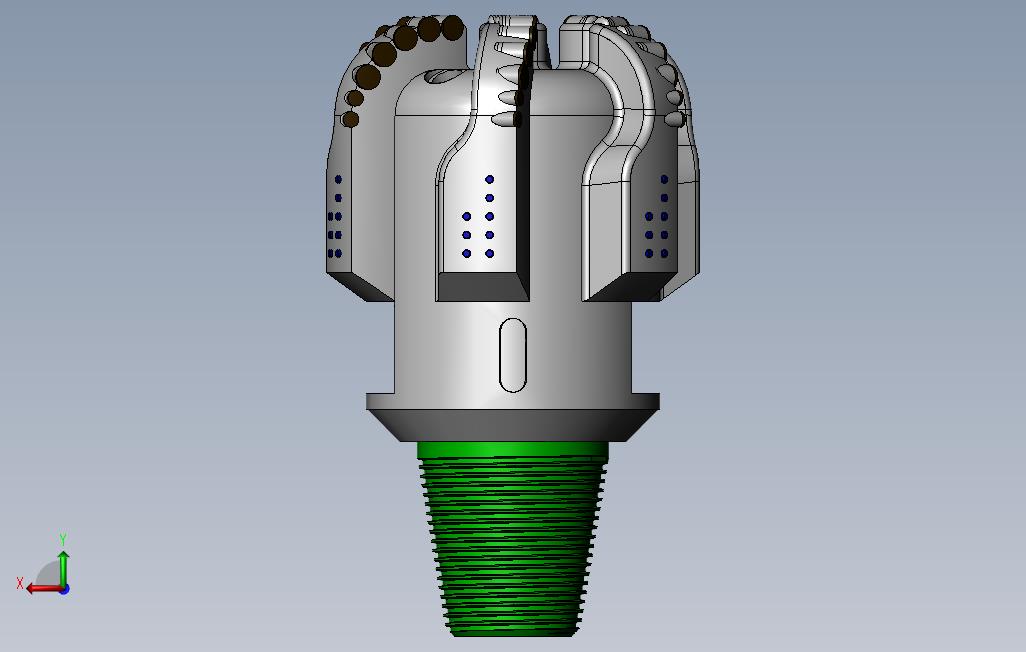

图纸描述
模型为10英寸pdc钻头，10”外径，图纸可以直接加工，石油行业钻头设计不同于其他行业设计，他的造型比较特殊，参数要求比较严格，各设计者技术保密不愿意透露设计思路。我的思路大体是，旋转基体，拉伸刀翼，拔模刀翼，旋转切除刀翼，定位齿位，拉伸牙齿，完成第一个刀翼，然后依次完成，其中可能用到sw的同步建模替换面和偏置等命令，用于曲面操作。
下载需要20金币 推广可免费下载
立即下载 收藏
图纸信息
作者
WX_203111
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  PDC钻头模型设计.sldprt | 8.83M |
