10KV电缆分接箱图纸下载,该图纸类型属于钣金图纸、箱体/电柜图纸,图纸大小2.52M,图纸格式为dwg,图纸软件为AutoCAD 2000,可供设计参考。

10KV电缆分接箱
首页>图纸库>钣金图纸>箱体/电柜2023-04-29报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
19

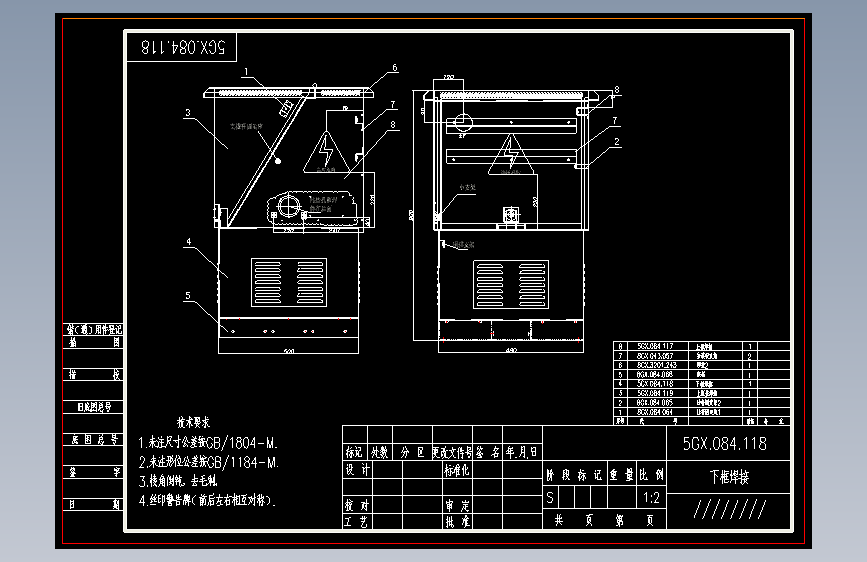

图纸预览图
图纸描述
10KV电缆分接箱图纸下载,该图纸类型属于钣金图纸、箱体/电柜图纸,图纸大小2.52M,图纸格式为dwg,图纸软件为AutoCAD 2000,可供设计参考。
下载需要10金币
立即下载 收藏
图纸信息
图纸ID ：583178
文件大小：2.52M
所需金币：10
图纸参数：可编辑，包含特征参数
图纸分类：钣金图纸
图纸格式：dwg
软件版本：AutoCAD 2000
作者
法桩南
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标14 1总装图.dwg1.06M
2软件图标14 5GX.084.117上框焊接.dwg370.68K
3软件图标14 5GX.084.118下框焊接.dwg212.70K
4软件图标14 5GX.084.119上框盖焊接.dwg285.55K
5软件图标14 8GX.043.057安装板支架.dwg289.80K
6软件图标14 8GX.050.673锁板.dwg147.91K
7软件图标14 8GX.050.676隔板.dwg276.18K
8软件图标14 8GX.062.429安装板.dwg173.86K
9软件图标14 8GX.084.064拉杆固定架1.dwg191.75K
10软件图标14 8GX.084.065上框.dwg767.47K
11软件图标14 8GX.084.065拉杆固定架2.dwg146.87K
12软件图标14 8GX.084.066三分支底框.dwg838.43K
13软件图标14 8GX.086.119铜排支架.dwg154.23K
14软件图标14 8GX.100.050.1下框1.dwg187.85K
15软件图标14 8GX.100.050.2下框2.dwg185.00K
16软件图标14 8GX.110.008电缆夹.dwg154.14K
17软件图标14 8GX.174.017拉杆.dwg163.81K
18软件图标14 8GX.256.005.1铰链1.dwg142.98K
19软件图标14 8GX.256.005.2铰链2.dwg146.81K
20软件图标14 8GX.320.241门锁盖座.dwg151.83K
21软件图标14 8GX.320.242门锁盖.dwg148.80K
22软件图标14 8GX.320.243顶盖2.dwg298.27K
23软件图标14 8GX.320.244顶盖1.dwg295.64K
24软件图标14 8GX.320.245拉手位盖板.dwg146.93K
25软件图标14 8GX.320.346侧箱盖.dwg155.67K
26软件图标14 8GX.320.347侧箱盖座.dwg155.36K
27软件图标14 8GX.382.001线槽1.dwg157.55K
28软件图标14 8GX.382.002线槽2.dwg157.71K
29软件图标14 8GX.580.644铜排l.dwg156.61K
30软件图标14 8GX.933.002锁盖销.dwg138.26K
31软件图标14 8GX.949.013锁盖螺母条.dwg155.89K
