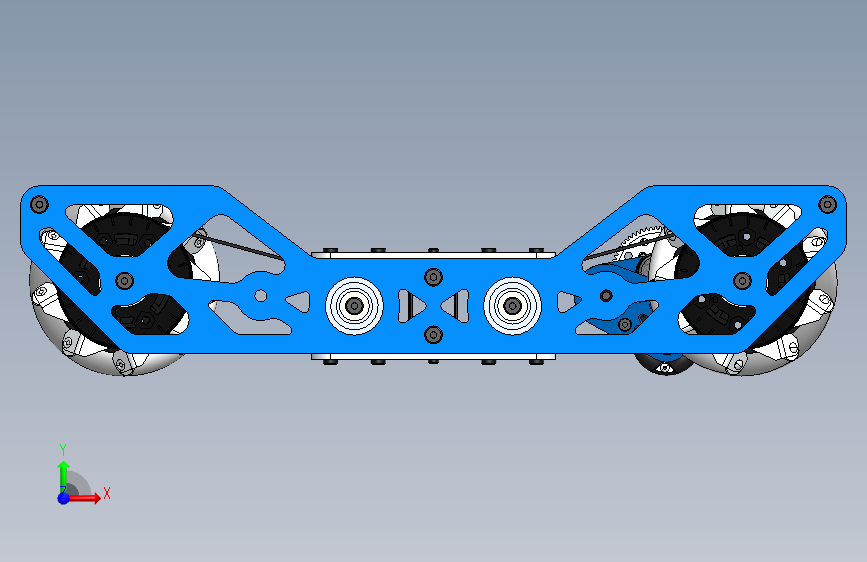

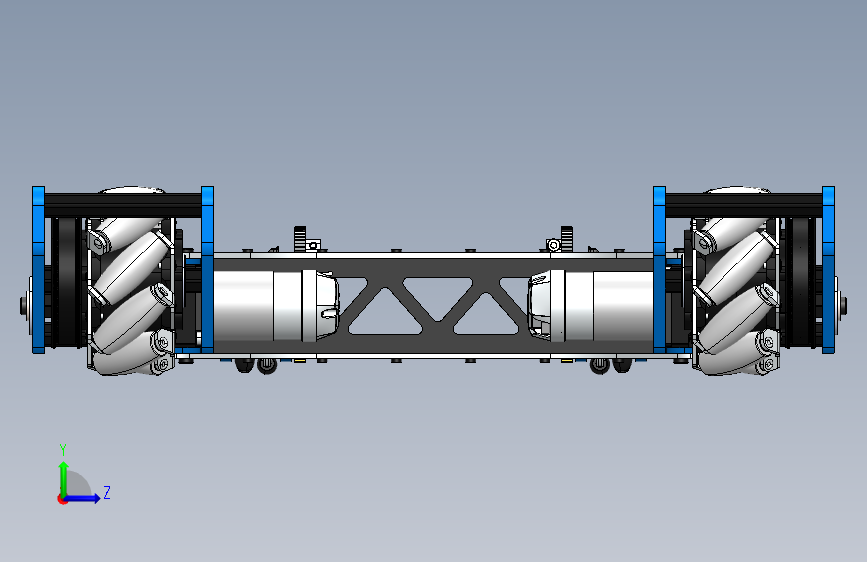

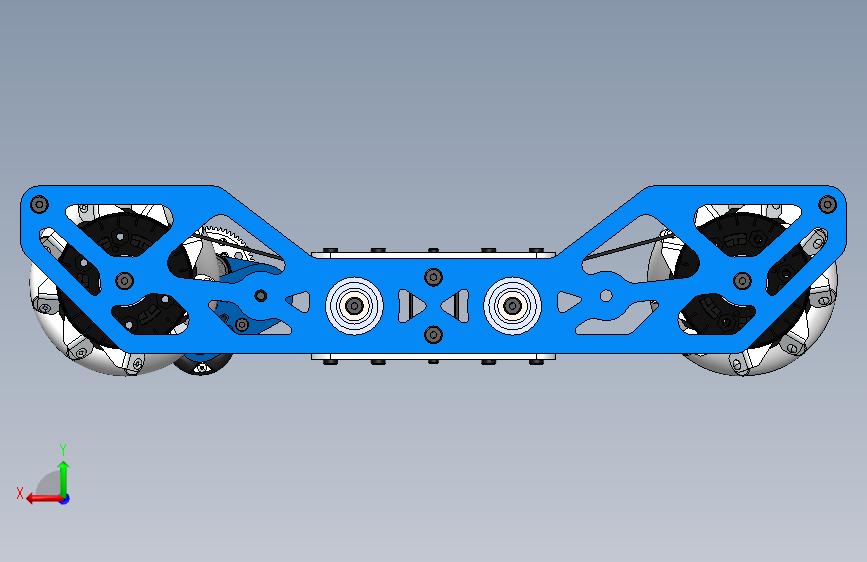

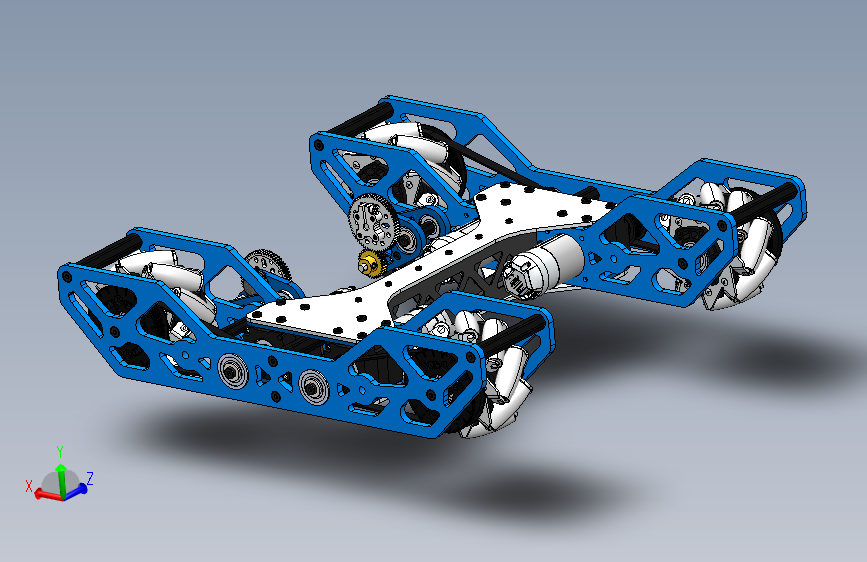

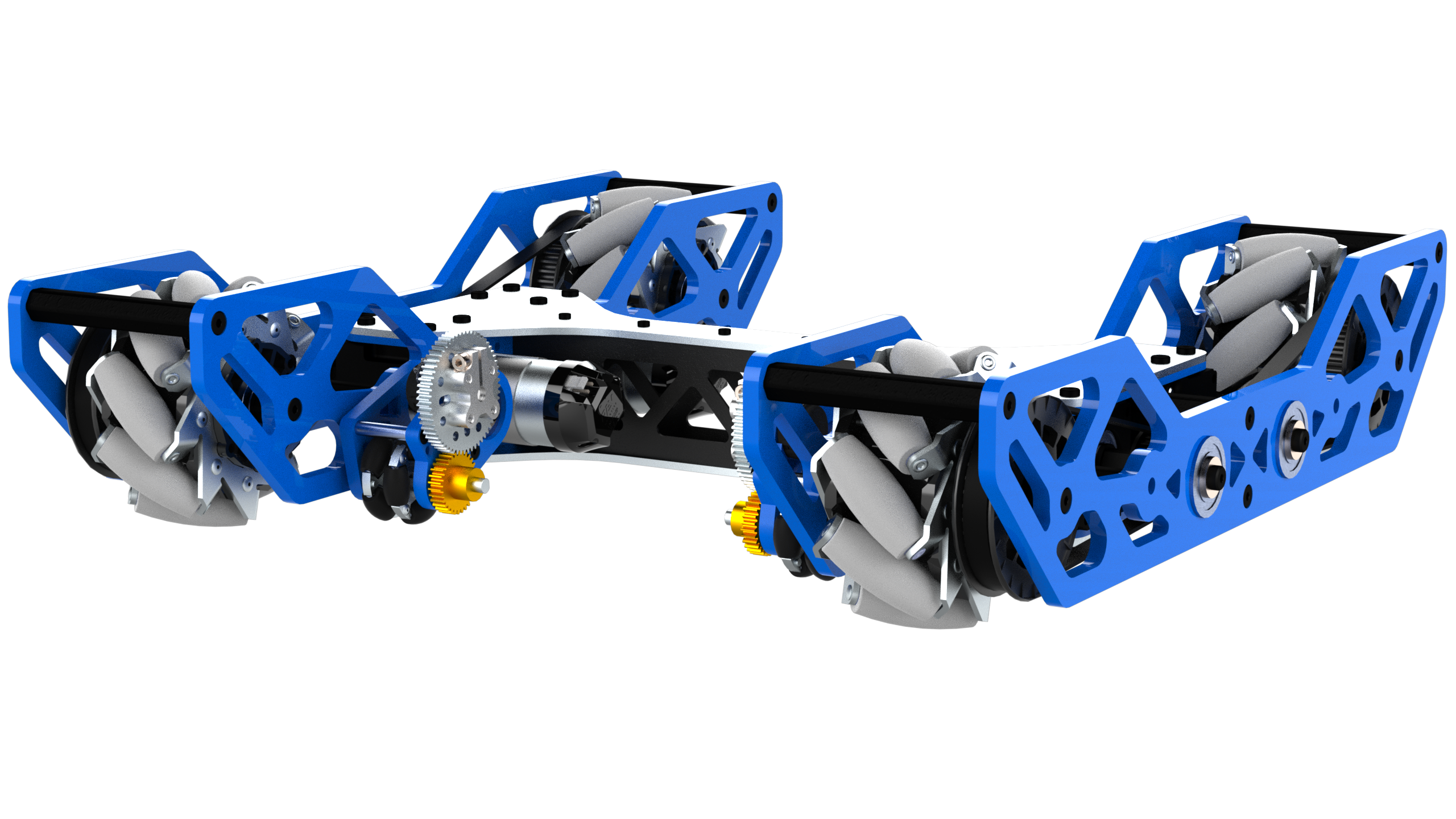

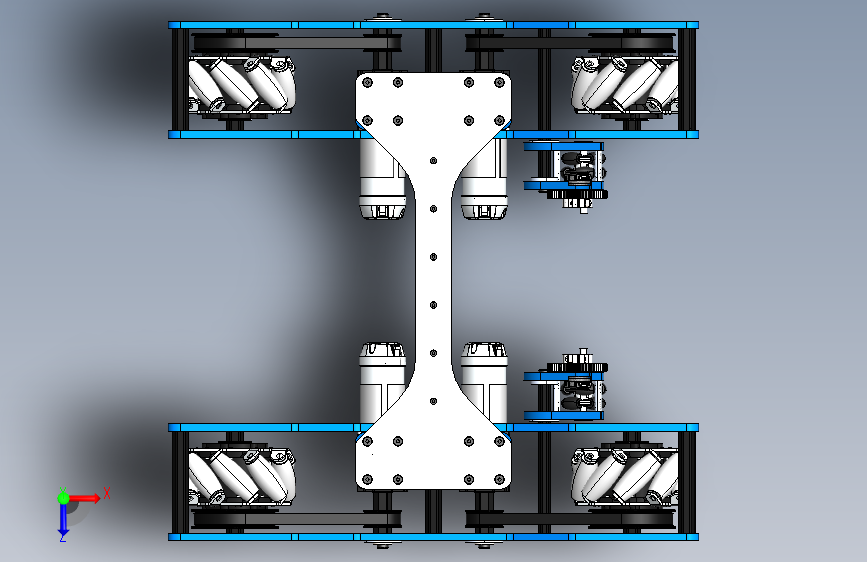

麦克纳姆轮底盘结构
图纸描述
麦克纳姆轮底盘结构图纸下载，该图纸类型属于建筑模型、钢结构图纸，图纸大小131.73M，共计80个文件，包含3D图纸，图纸主格式为step,sldprt,sldasm，使用SOLIDWORKS 2018软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要200金币
立即下载 收藏
图纸信息
作者
WX_203274
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  Chassis.STEP | 57.33M |
| 2 | 0_500_Hex_ID_x_1_125_OD_x_0_313_WD_Flanged_Bearing_v2_217-38752.STEP | 66.55K |
| 3 | 10_25mm_3_8_ThunderHex_ID_x_0_875_OD_x_0_280_WD_Flanged_Bearing_217-5829.STEP | 58.26K |
| 4 | 1301-0016-0006assembly.STEP | 3.74M |
| 5 | 13_75mm_1_2_ThunderHex_ID_x_1_125_OD_x_0_313_WD_Radial_Bearing_217-4270.STEP | 55.17K |
| 6 | 14166.STEP | 703.54K |
| 7 | 1501-0006-0260.STEP | 1.11M |
| 8 | 1601-0014-0006.STEP | 174.09K |
| 9 | 18t_x_9mm_Wide_Double_Flange_Aluminum_Pulley_HTD_5mm_1_2_Hex_Bore_217-32251.STEP | 934.46K |
| 10 | 2101-0006-0060.STEP | 20.03K |
| 11 | 2301-0006-0030.step | 1.27M |
| 12 | 2302-0014-0060.STEP | 1.70M |
| 13 |  42tVersaPulleyOuter.sldprt | 772.48K |
| 14 | 4HDMecanumLeft.STEP | 1.87M |
| 15 | 4HDMecanumRight.STEP | 1.87M |
| 16 | 90770A029_ALLOY20STAINLESSSTEELFLATWASHER.SLDPRT | 92.38K |
| 17 | 92220A172_LOW-PROFILEALLOYSTEELSOCKETHEADCAPSCREW.SLDPRT | 568.34K |
| 18 | 92220A182_LOW-PROFILEALLOYSTEELSOCKETHEADCAPSCREW.SLDPRT | 495.55K |
| 19 | 93070A064_LOW-PROFILESOCKETHEADCAPSCREWM3.SLDPRT | 649.57K |
| 20 | BareRevOrbital20.SLDPRT | 3.34M |
| 21 | boxTube.SLDPRT | 249.73K |
| 22 |  Chassis.SLDASM | 17.22M |
| 23 | ChassisShooter.SLDASM | 5.76M |
| 24 | M493070A098_LOW-PROFILESOCKETHEADCAPSCREW.SLDPRT | 633.47K |
| 25 | MirrorSidePlate.SLDPRT | 230.81K |
| 26 | MirrorSidePlateInner.SLDPRT | 238.76K |
| 27 | Odometry.SLDPRT | 424.21K |
| 28 | OdometryInner.SLDPRT | 437.25K |
| 29 | OdometryModForward.SLDASM | 8.16M |
| 30 | S4T-X-236-S-D.SLDPRT | 2.42M |
| 31 | SidePlate.SLDPRT | 410.54K |
| 32 | SidePlateHex.SLDPRT | 77.51K |
| 33 | sidePlateHexSmol.SLDPRT | 115.51K |
| 34 | SidePlateInner.SLDPRT | 525.05K |
| 35 | topPlate.SLDPRT | 207.98K |
| 36 | VersaPlanetaryFIXED.SLDASM | 3.45M |
| 37 | VPSpacer.SLDPRT | 216.26K |
| 38 | ShooterBot.STEP | 43.11M |
| 39 | 0_375_Hex_ID_x_1_125_OD_x_0_313_WD_Flanged_Bearing_217-27351.STEP | 42.89K |
| 40 | 0_500_Hex_ID_x_1_125_OD_x_0_313_WD_Flanged_Bearing_v2_217-38752.STEP | 66.55K |
| 41 | 10_25mm_3_8_ThunderHex_ID_x_0_875_OD_x_0_280_WD_Flanged_Bearing_217-5829.STEP | 58.26K |
| 42 | 13_75mm_1_2_ThunderHex_ID_x_1_125_OD_x_0_313_WD_Radial_Bearing_217-4270.STEP | 55.17K |
| 43 | 18t_x_9mm_Wide_Double_Flange_Aluminum_Pulley_HTD_5mm_1_2_Hex_Bore_217-3225.SLDPRT | 685.33K |
| 44 | 18t_x_9mm_Wide_Double_Flange_Aluminum_Pulley_HTD_5mm_1_2_Hex_Bore_217-32251.STEP | 934.46K |
| 45 | 24t_x_9mm_Wide_Double_Flange_Aluminum_Pulley_GT2_3mm_1_2_Hex_Bore_217-5875.SLDPRT | 554.39K |
| 46 | 24t_x_9mm_Wide_Double_Flange_Aluminum_Pulley_GT2_3mm_3_8_Hex_Bore_217-5875.SLDPRT | 652.66K |
| 47 | 24t_x_9mm_Wide_Double_Flange_Aluminum_Pulley_GT2_3mm_3_8_Hex_Bore_217-5875ORIGINAL.SLDPRT | 443.65K |
| 48 | 24t_x_9mm_Wide_Double_Flange_Aluminum_Pulley_HTD_5mm_1_2_Hex_Bore_217-3227.STEP | 1.32M |
| 49 | 36t_x_9mm_Wide_Double_Flange_Aluminum_Pulley_GT2_3mm_1_2_Hex_Bore_217-5873.SLDPRT | 711.57K |
| 50 | 375Hex13.33in.SLDPRT | 104.86K |
| 51 | 42tVersaPulleyOuter.sldprt | 772.48K |
| 52 | 4HDMecanumLeft.STEP | 1.87M |
| 53 | 4HDMecanumRight.STEP | 1.87M |
| 54 | BareRevOrbital20.SLDPRT | 3.34M |
| 55 | Chassis.SLDASM | 17.22M |
| 56 | ChassisShooter.SLDASM | 5.76M |
| 57 | MotorPlateMir.SLDPRT | 172.93K |
| 58 | Noodle.SLDPRT | 49.76K |
| 59 | NoodleShort.SLDPRT | 48.83K |
| 60 | pulleySpacer.SLDPRT | 81.19K |
| 61 | pulleySpacerSweeper.SLDPRT | 82.86K |
| 62 | PVC.SLDPRT | 124.74K |
| 63 | PVC2.SLDPRT | 137.37K |
| 64 | pvcHub.SLDPRT | 80.05K |
| 65 | RevOrbital20.SLDPRT | 3.63M |
| 66 | SC-1256TG.STEP | 2.28M |
| 67 | ShooterBot.SLDASM | 7.46M |
| 68 | SidePlateHex.SLDPRT | 77.51K |
| 69 | SidePlateInnerShooter.SLDPRT | 558.32K |
| 70 | SidePlateOuterShooter.SLDPRT | 551.71K |
| 71 | Spacer1_8.SLDPRT | 79.96K |
| 72 | Sweeper.SLDASM | 135.51K |
| 73 | Sweeper2.SLDASM | 115.25K |
| 74 | SweeperArm.SLDPRT | 114.62K |
| 75 | sweeperBelt.SLDPRT | 69.65K |
| 76 | SweeperHex.SLDPRT | 106.90K |
| 77 | SweeperPulleyUltrahex.SLDPRT | 108.28K |
| 78 | topPlate.SLDPRT | 208.87K |
| 79 | VersaPlanetaryFIXED.SLDASM | 3.45M |
| 80 | VPSpacer.SLDPRT | 216.41K |
