导轨式升降机全套图图纸下载,该图纸类型属于机械设备、非标设备图纸,图纸大小13.2M,图纸格式为sldprt,sldasm,图纸软件为SOLIDWORKS 2010,可供设计参考。

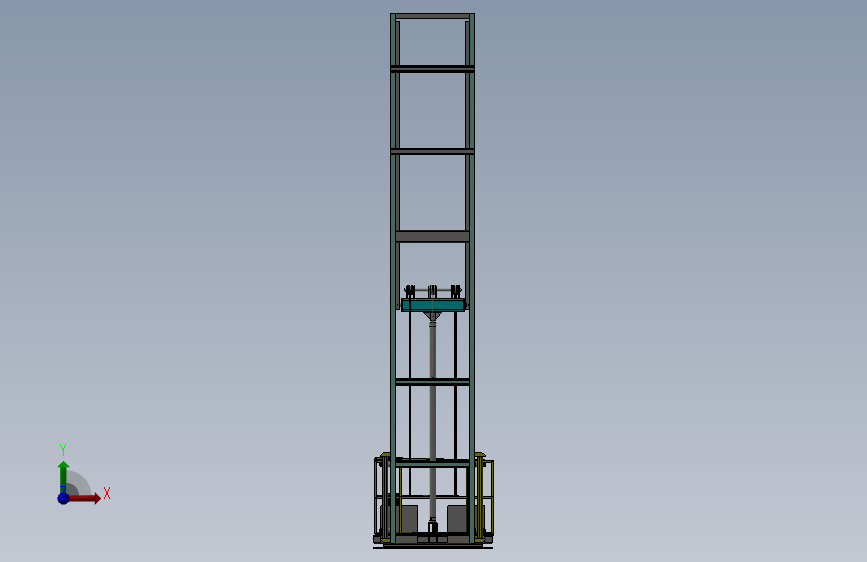

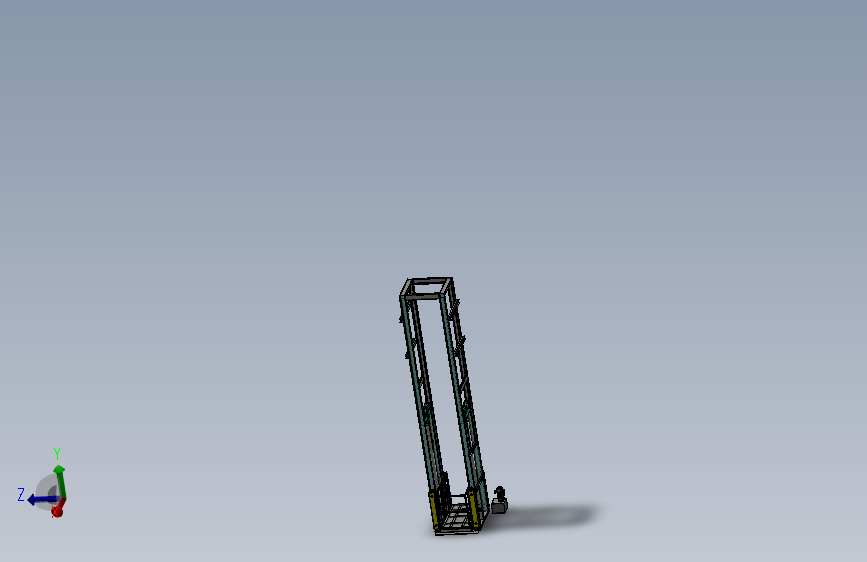

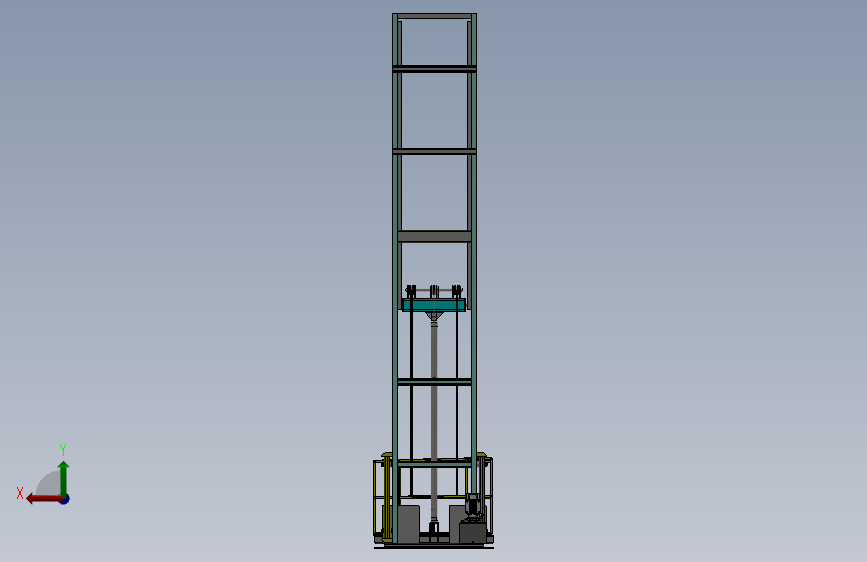

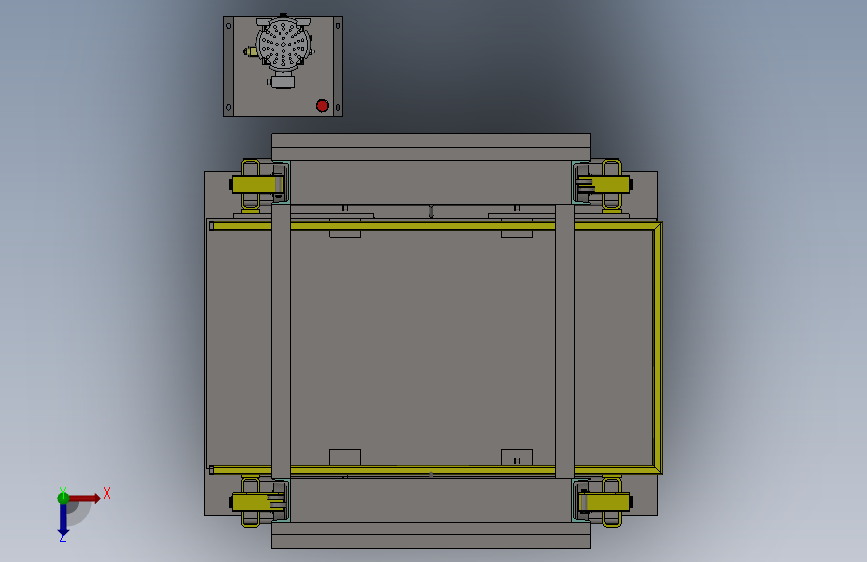

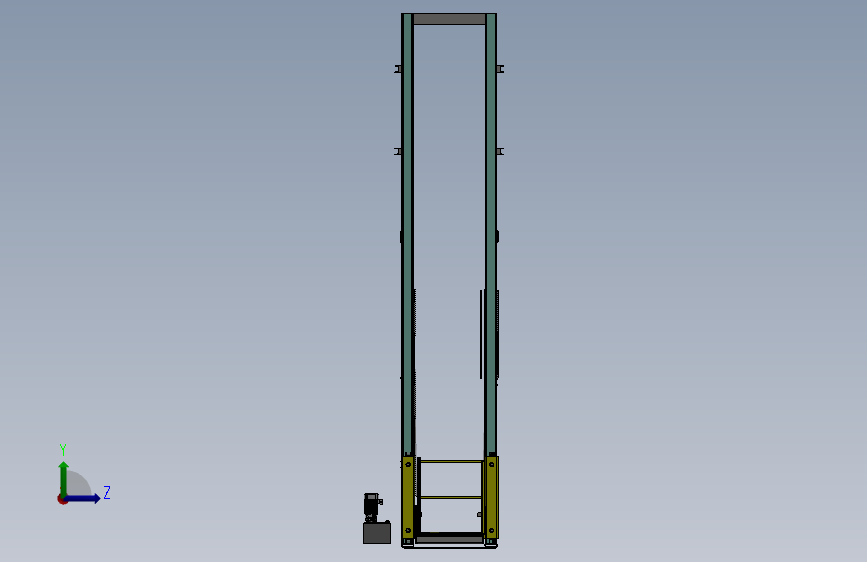

导轨式升降机全套图
图纸描述
导轨式升降机全套图图纸下载,该图纸类型属于机械设备、非标设备图纸,图纸大小13.2M,图纸格式为sldprt,sldasm,图纸软件为SOLIDWORKS 2010,可供设计参考。
下载需要160金币
立即下载 收藏
图纸信息
作者
蔺韭
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  10槽钢滑轮：4.SLDPRT | 165.00K |
| 2 | 12A链条.SLDPRT | 2.12M |
| 3 | 14槽钢滑轮：8.SLDPRT | 141.00K |
| 4 |  hsg6340-2200.SLDASM | 3.07M |
| 5 | YST主框架.SLDPRT | 703.50K |
| 6 | YST台面.SLDPRT | 636.50K |
| 7 | YST地板.SLDPRT | 152.00K |
| 8 | YST外框架.SLDPRT | 282.00K |
| 9 | YST外框组件.SLDASM | 417.00K |
| 10 | YST外框组件镜像.SLDASM | 770.50K |
| 11 | YST总图.SLDASM | 5.04M |
| 12 | YsT护栏.SLDPRT | 660.50K |
| 13 | YST油缸.SLDPRT | 178.00K |
| 14 | YST活塞杆.SLDPRT | 156.00K |
| 15 | 固定框架（油缸连接）.SLDPRT | 412.00K |
| 16 | 固定销：2.SLDPRT | 114.50K |
| 17 | 导轨固定套：8.SLDPRT | 254.00K |
| 18 | 导轨固定销：8.SLDPRT | 512.00K |
| 19 | 油缸主框架顶销：4.SLDPRT | 221.50K |
| 20 | 油缸固定框架组件.SLDASM | 838.00K |
| 21 | 活塞杆固定套：2.SLDPRT | 163.00K |
| 22 | 滚轮（2吨压缸）.SLDPRT | 154.00K |
| 23 | 钢丝轮：2.SLDPRT | 196.00K |
| 24 | 链条轮：4.SLDPRT | 205.50K |
| 25 | 镜像YST外框架.SLDPRT | 294.00K |
| 26 | 镜向12A链条.SLDPRT | 4.71M |
| 27 | 顶轮销：8.SLDPRT | 211.50K |
