XSD3016洗沙机总装配
图纸描述

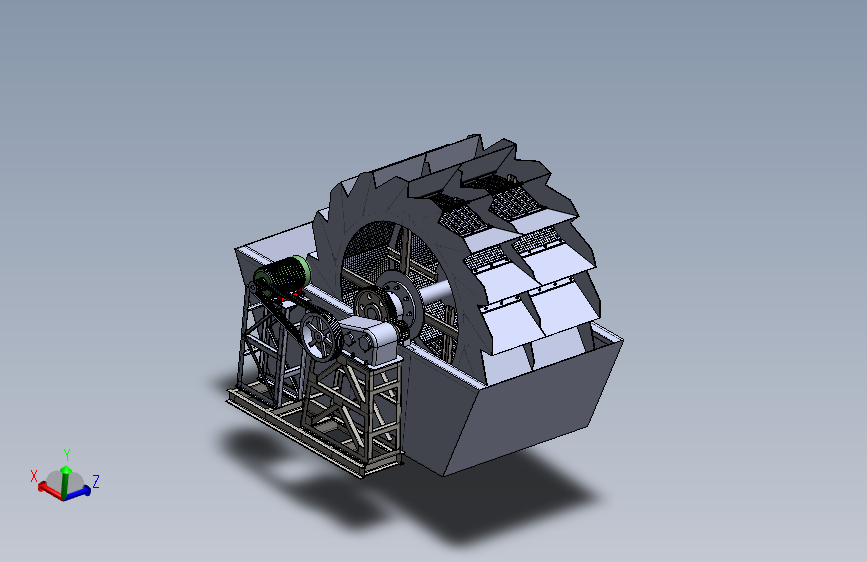

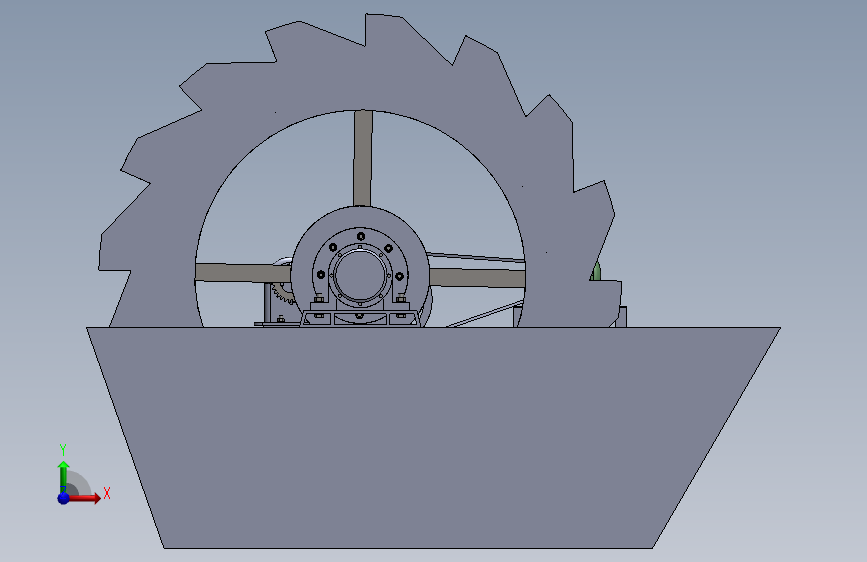

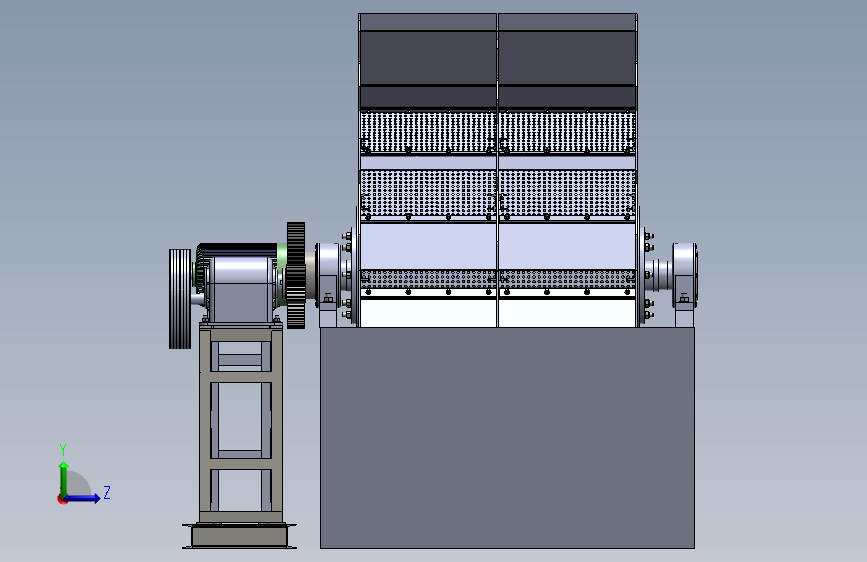

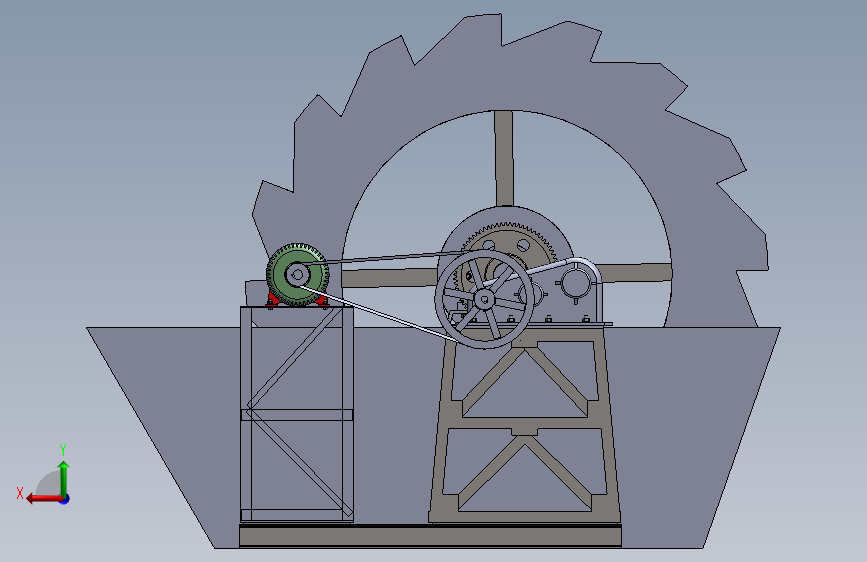

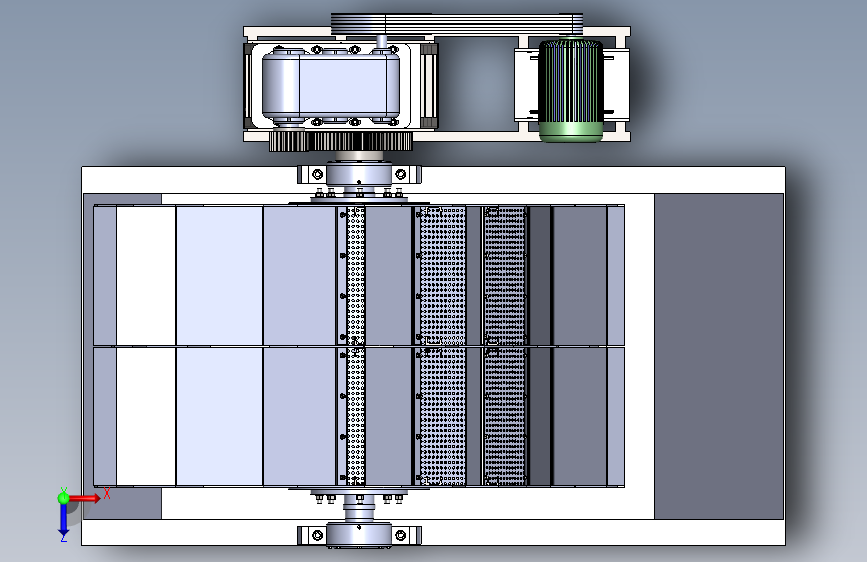

XSD3016洗沙机总装配图纸下载，该图纸类型属于机械设备、非标设备图纸，图纸大小8.85M，共计36个文件，包含3D图纸，图纸主格式为sldprt,sldasm，使用SOLIDWORKS 2020软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要70金币
立即下载 收藏
图纸信息
作者
司马袁
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  180电机机体.SLDPRT | 567.13K |
| 2 | XSD3016-05轴Ⅰ.SLDPRT | 78.18K |
| 3 |  XSD3016总装配.SLDASM | 2.26M |
| 4 | XSJ3016-02水箱.SLDPRT | 463.00K |
| 5 | XSJ3016-04轴Ⅱ.SLDPRT | 84.50K |
| 6 | XSJ3016-06固定盘.SLDPRT | 144.00K |
| 7 | XSJ3016-07内连接圆.SLDPRT | 137.50K |
| 8 | XSJ3016-08轴承盖.SLDPRT | 143.00K |
| 9 | XSJ3016-09轴承透盖.SLDPRT | 282.00K |
| 10 | 中圆.SLDPRT | 120.50K |
| 11 | 侧圆-左.SLDPRT | 351.50K |
| 12 | 侧圆.SLDPRT | 328.00K |
| 13 | 减速机.SLDPRT | 323.54K |
| 14 | 减速机支架.SLDPRT | 75.86K |
| 15 | 压条.SLDPRT | 142.00K |
| 16 | 叶轮装配体1.SLDASM | 761.91K |
| 17 | 大皮带轮.SLDPRT | 280.60K |
| 18 | 大皮带轮与轴转配.SLDASM | 183.93K |
| 19 | 大皮带轮平键.SLDPRT | 38.56K |
| 20 | 大皮带轮轴.SLDPRT | 70.05K |
| 21 | 大齿轮平键.SLDPRT | 127.00K |
| 22 | 小齿轮与轴装配.SLDASM | 154.50K |
| 23 | 小齿轮平键.SLDPRT | 64.00K |
| 24 | 小齿轮轴.SLDPRT | 106.00K |
| 25 | 机架装配.SLDASM | 665.34K |
| 26 | 漏网.SLDPRT | 605.04K |
| 27 | 漏网与压条.SLDPRT.SLDASM | 387.00K |
| 28 | 电机平键.SLDPRT | 35.02K |
| 29 | 电机支架.SLDPRT | 335.90K |
| 30 | 电机皮带轮.SLDPRT | 111.07K |
| 31 | 电机轮与与轴.SLDASM | 102.11K |
| 32 | 电机轴.SLDPRT | 67.16K |
| 33 | 皮带1^箱体装配.sldprt | 48.69K |
| 34 | 管子.SLDPRT | 74.55K |
| 35 | 轮体装配.SLDASM | 760.58K |
| 36 | 轴承座.SLDPRT | 230.00K |
