分配泵配电箱
图纸描述

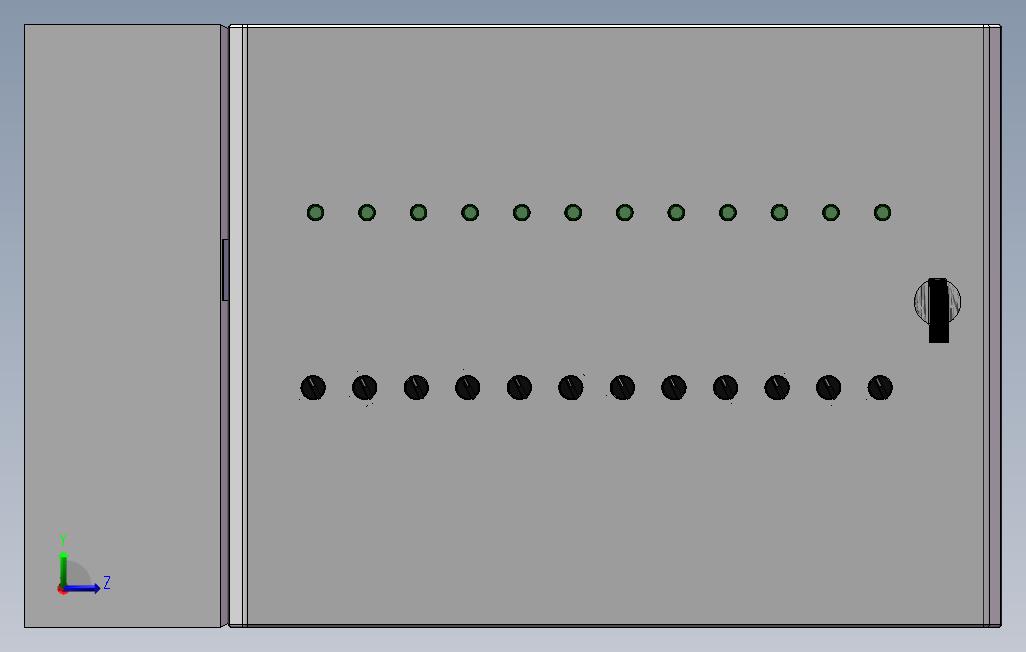

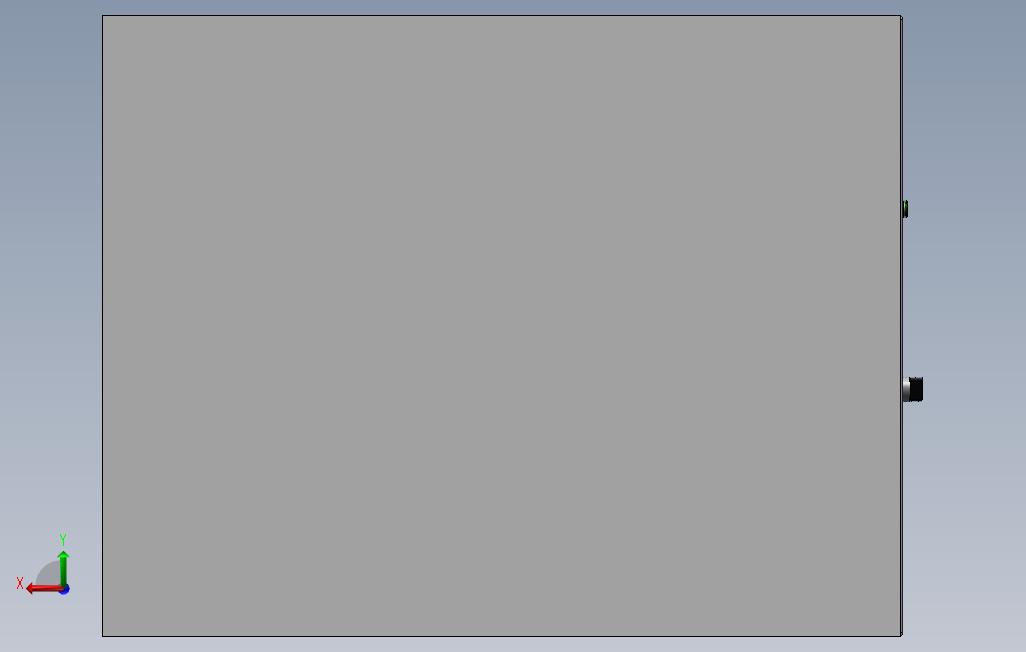

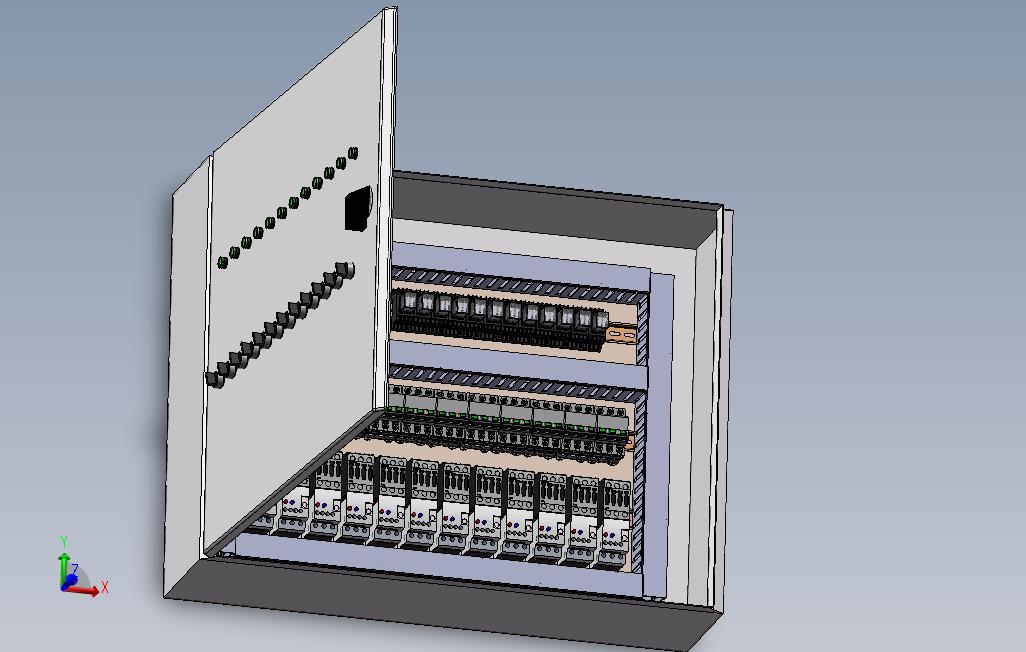

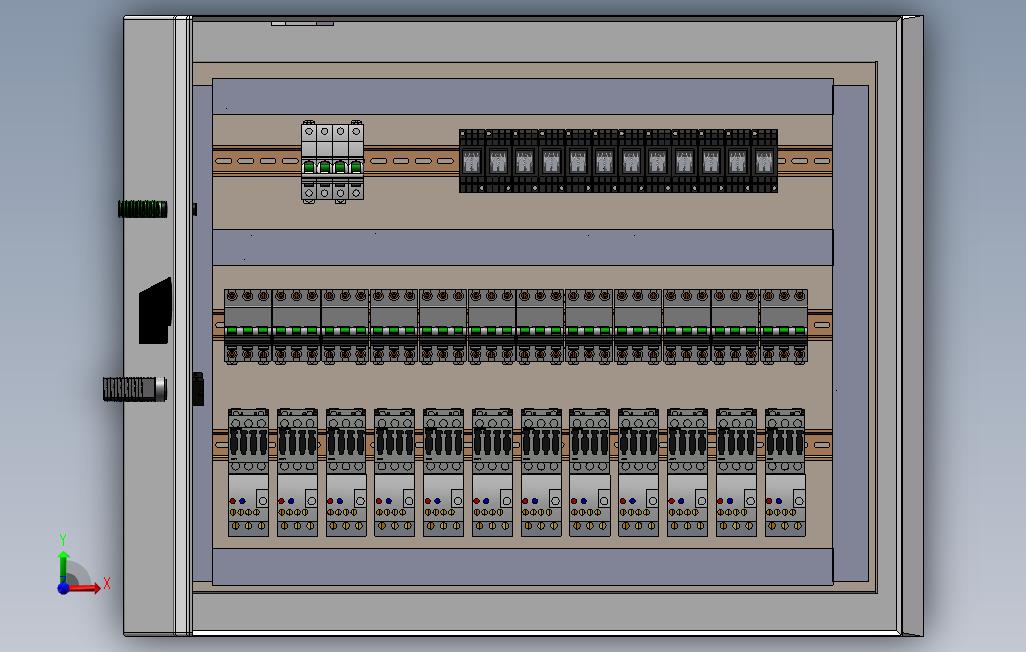

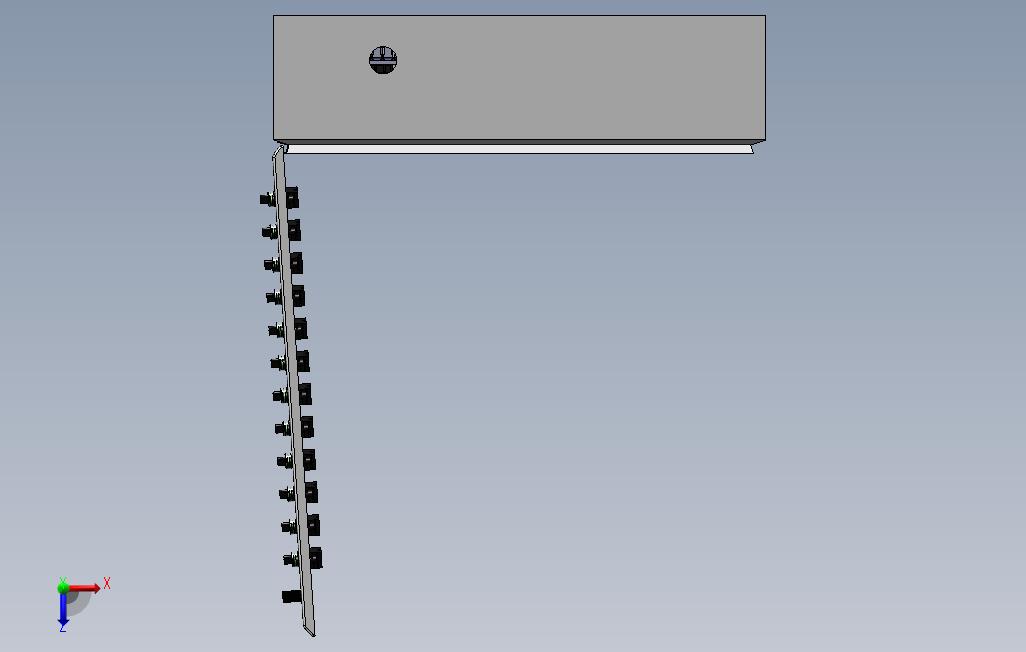

分配泵配电箱图纸下载，该图纸类型属于钣金图纸、箱体/电柜图纸，图纸大小20.48M，共计23个文件，包含3D图纸，图纸主格式为sldprt,sldasm,pdf，使用SOLIDWORKS 2017软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要55金币
立即下载 收藏
图纸信息
作者
AwesomeWizard
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  3P断路器.SLDPRT | 719.43K |
| 2 | 3RT.SLDPRT | 928.66K |
| 3 | 3RT1023-1BG40+3RH1911-1FA20+3RU1126-1EB0.SLDPRT | 1.48M |
| 4 | 4P断路器.SLDPRT | 716.53K |
| 5 |  assem Relay.SLDASM | 1.56M |
| 6 | din rail.SLDPRT | 474.96K |
| 7 | H.SLDPRT | 512.69K |
| 8 | handle.SLDPRT | 76.32K |
| 9 | HOLDER.SLDPRT | 244.21K |
| 10 | relais.SLDPRT | 3.69M |
| 11 | wire duct.SLDPRT | 2.34M |
| 12 | wire1.SLDPRT | 2.23M |
| 13 | 合页1.SLDPRT | 63.65K |
| 14 | 合页2.SLDPRT | 64.46K |
| 15 | 开关.SLDPRT | 440.89K |
| 16 | 架.SLDPRT | 441.39K |
| 17 | 盒.SLDPRT | 93.78K |
| 18 | 绿灯.SLDPRT | 684.24K |
| 19 | 背板.SLDPRT | 92.24K |
| 20 | 装配体1.SLDASM | 2.99M |
| 21 |  装配体1.SLDDRW | 456.85K |
| 22 |  配电箱.PDF | 258.03K |
| 23 | 门.SLDPRT | 104.79K |
