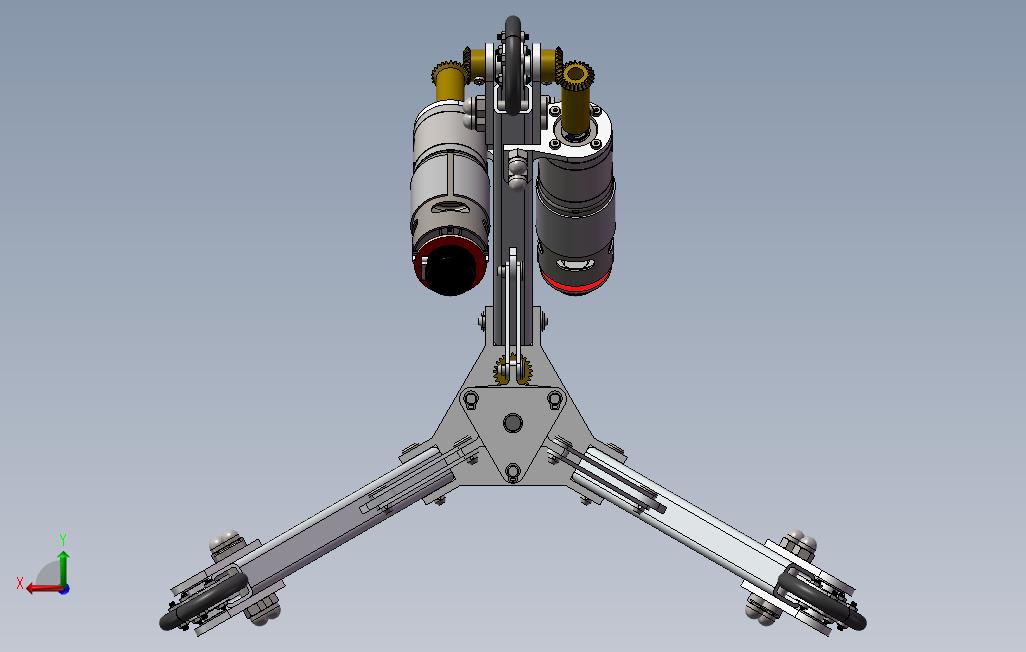

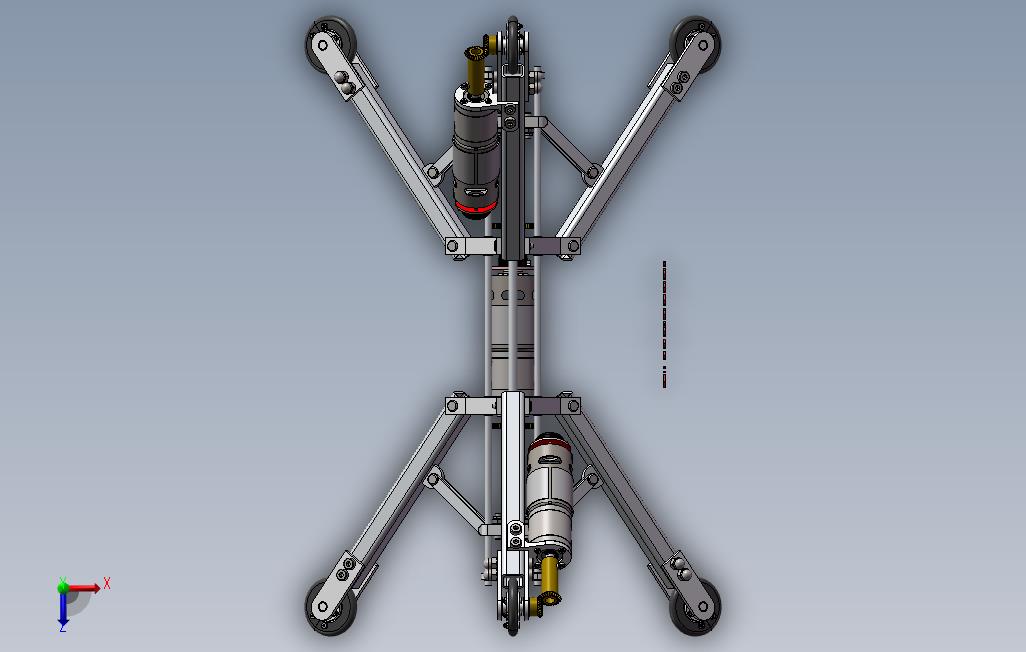

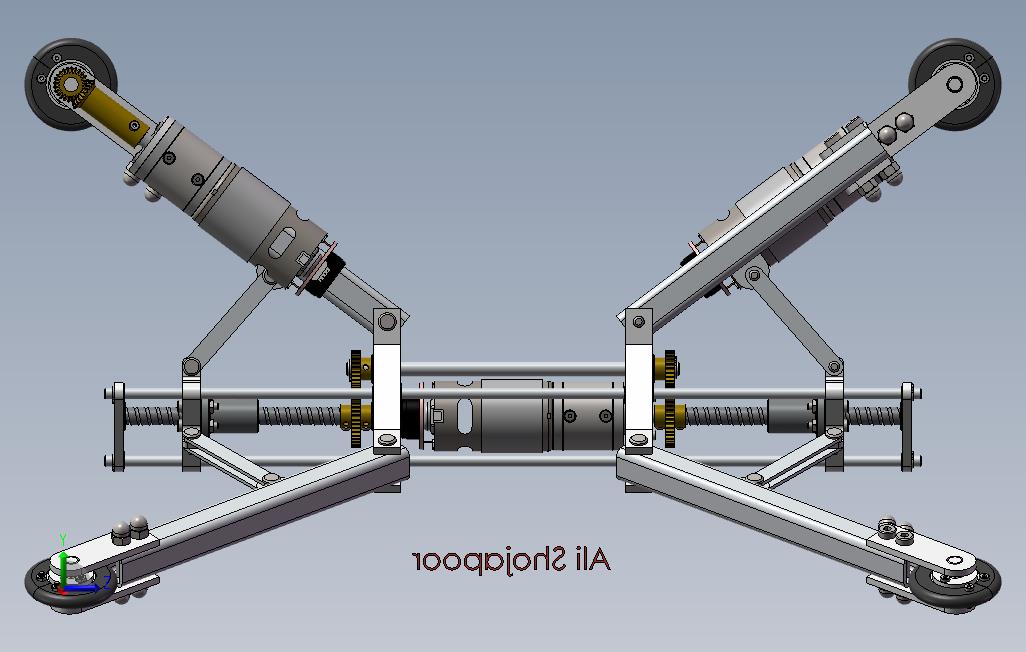

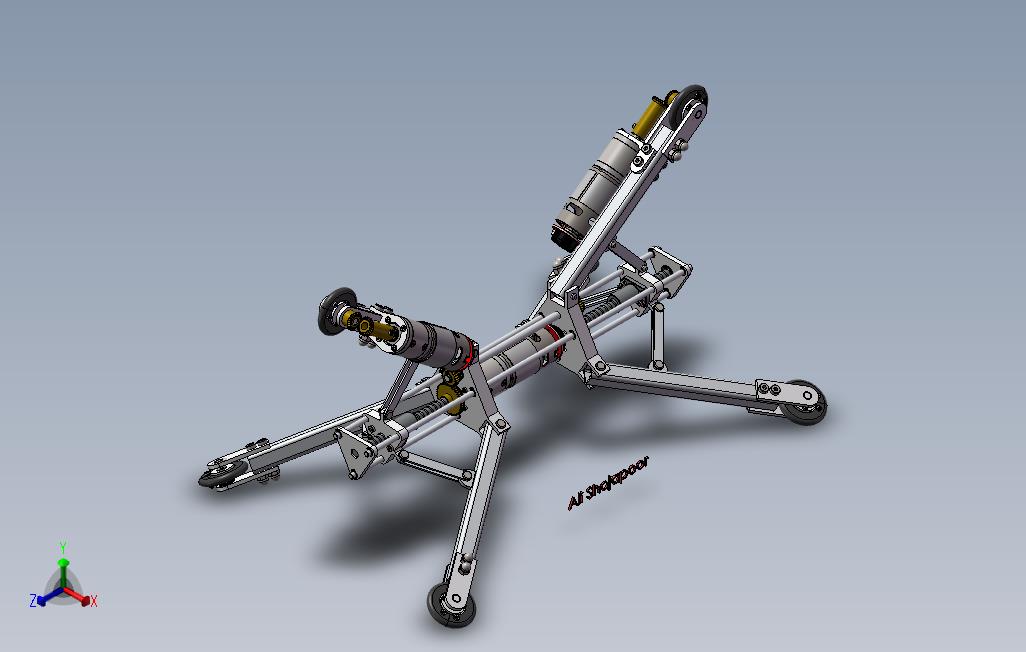

管道机器人设计模型图图纸下载,该图纸类型属于机械设备、自动化设备图纸,图纸大小8.22M,图纸格式为sldasm,sldprt,step,图纸软件为SOLIDWORKS 2010,可供设计参考。
管道机器人设计模型图
图纸描述
管道机器人设计模型图图纸下载,该图纸类型属于机械设备、自动化设备图纸,图纸大小8.22M,图纸格式为sldasm,sldprt,step,图纸软件为SOLIDWORKS 2010,可供设计参考。
下载需要5金币 推广可免费下载
立即下载 收藏
图纸信息
作者
顾霜丝
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  618_8.sldasm | 60.50K |
| 2 |  Arm_Link.sldprt | 63.00K |
| 3 | Back Assembly.sldasm | 112.50K |
| 4 | Back Ball Screw.sldprt | 129.00K |
| 5 | Ball Screw Nut.sldprt | 72.00K |
| 6 | Bevel Gear Assembly.sldasm | 50.50K |
| 7 | Bevel01_GearTrax.sldprt | 308.50K |
| 8 | Bevel02_GearTrax.sldprt | 310.00K |
| 9 | brush.sldprt | 306.50K |
| 10 | case.sldprt | 62.50K |
| 11 | circlip for shafts normal_din_Circlip DIN 471 - 6 x 0.7.sldprt | 72.50K |
| 12 | circlip for shafts normal_din_Circlip DIN 471 - 8 x 0.8.sldprt | 72.50K |
| 13 | clevis pin headed_din_DIN EN 22341 - B - 6 x 12 x 1.6 - St.sldprt | 73.00K |
| 14 | clevis pin headed_din_DIN EN 22341 - B - 6 x 32 x 1.6 - St.sldprt | 73.00K |
| 15 | DC Motor Gearbox.sldasm | 54.00K |
| 16 | domed cap nut_din_DIN 1587 - M6 --NNU.sldprt | 73.50K |
| 17 | Drive Wheel Assembly.sldasm | 103.50K |
| 18 | Drive_Shaft.sldprt | 102.50K |
| 19 | Front Assembly.sldasm | 152.00K |
| 20 | Front Ball Screw.sldprt | 129.50K |
| 21 | Front Gear Assembly.sldasm | 51.00K |
| 22 | Front_Ball_Screw_End_Support.sldprt | 66.00K |
| 23 | Gear_Shaft.sldprt | 64.00K |
| 24 | hex thin nut chamfered gradeab_din_Hexagon Thin Nut ISO 4035 - M3 - N.sldprt | 72.50K |
| 25 | hex thin nut chamfered gradeab_din_Hexagon Thin Nut ISO 4035 - M4 - N.sldprt | 72.50K |
| 26 | i_body.sldprt | 95.00K |
| 27 | i_gearhead.sldprt | 231.50K |
| 28 | i_shaft.sldprt | 68.00K |
| 29 | Motor Mount.sldprt | 71.00K |
| 30 | Nut_Attach.sldprt | 76.50K |
| 31 | Pipe_Robot_Assembly.sldasm | 41.50K |
| 32 |  Pipe_Robot_Assembly.STEP | 12.35M |
| 33 | Rod.sldprt | 102.50K |
| 34 | socket head thin cap screw_din_DIN 7984 - M3 x 12 --- 10.5S.sldprt | 83.50K |
| 35 | socket head thin cap screw_din_DIN 7984 - M3 x 14 --- 12.5N.sldprt | 72.00K |
| 36 | socket head thin cap screw_din_DIN 7984 - M3 x 14 --- 12.5S.sldprt | 86.00K |
| 37 | socket head thin cap screw_din_DIN 7984 - M3 x 6 --- 4.5N.sldprt | 72.00K |
| 38 | socket head thin cap screw_din_DIN 7984 - M4 x 20 --- 17.9N.sldprt | 72.00K |
| 39 | socket head thin cap screw_din_DIN 7984 - M6 x 35 --- 18N.sldprt | 72.00K |
| 40 | SpurGear_GearTrax.sldprt | 166.50K |
| 41 | SpurPinion_GearTrax.sldprt | 123.50K |
| 42 | Support Wheel Assembly.sldasm | 82.50K |
| 43 | Support_Shaft.sldprt | 64.00K |
| 44 | Triangle_Support.sldprt | 75.50K |
| 45 | Water Mark.sldprt | 211.50K |
| 46 | Wheel_Arm_Profile_Default_As Welded_.sldprt | 75.50K |
| 47 | Wheel_Print.sldprt | 62.50K |
| 48 | Wheel_Rubber.sldprt | 70.00K |
| 49 | Wheel_Support_Print.sldprt | 64.00K |
| 50 | _618_8_PART1_2.sldprt | 78.00K |
| 51 | _618_8_PART2_4.sldprt | 78.00K |
| 52 | _618_8_PART3_6.sldprt | 103.00K |
| 53 | 管道机器人设计模型.SLDASM | 3.42M |
