框架及托板机器人焊接工作站

首页 >图纸库>机械设备>非标设备2022-12-31报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0

图纸描述

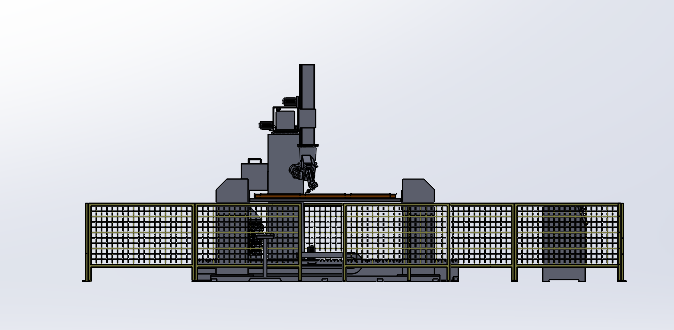

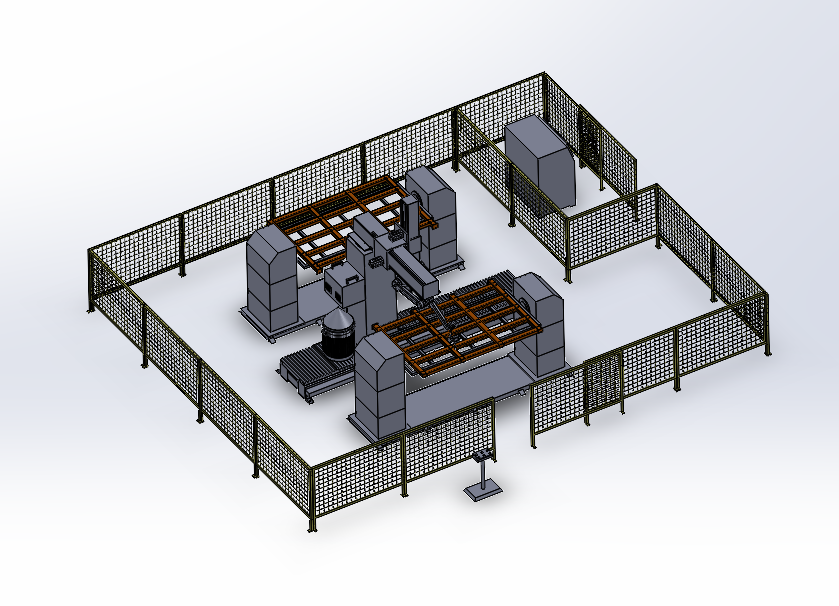

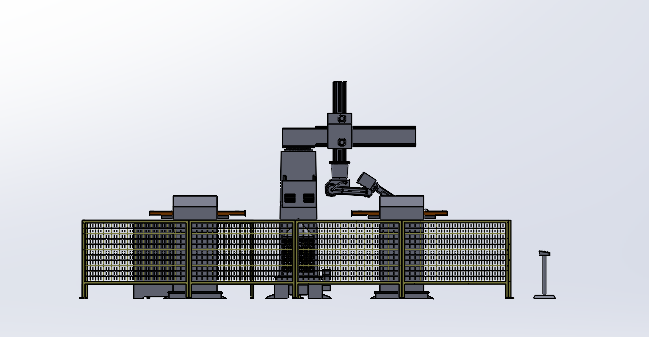

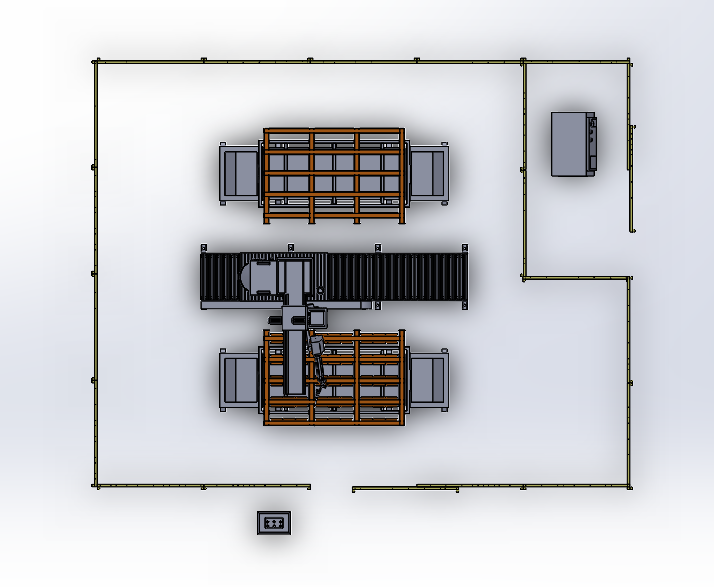

该设备为框架及托板机器人焊接，本工作站采用单机器人双工位的焊接方式。由于工件焊缝为断接双面角焊缝，且工件焊缝不集中，分布位置复杂，工件体积较大，因此将焊接机器人加上行走升降机构，然后再对其进行焊接。该机器人焊接工作站主要包括弧焊机器人、电弧跟踪系统、系统集成控制柜、焊接电源、焊接工装夹具、外围防护网等组成。

下载需要180金币

立即下载收藏

图纸信息

图纸ID ：562994

文件大小：12.01M

所需金币：180

图纸参数：可编辑，包含特征参数

图纸分类：机械设备

图纸格式：sldprt,sldasm

软件版本：SOLIDWORKS 2020

作者

唐汤

已分享: 份作品

关注

咨询

文件列表

#	文件名称	大小
1	1800边.SLDPRT	99.56K
2	2650边.SLDPRT	84.48K
3	30导轨.SLDPRT	56.47K
4	30滑座.SLDPRT	92.78K
5	35导轨.SLDPRT	55.96K
6	35滑座.SLDPRT	92.87K
7	40带钢.SLDPRT	49.83K
8	40带钢2.SLDPRT	50.87K
9	40带钢3.SLDPRT	53.77K
10	45导轨.SLDPRT	53.85K
11	45滑座.SLDPRT	91.73K
12	50带钢.SLDPRT	50.01K
13	50带钢2.SLDPRT	50.49K
14	8650拖链.SLDPRT	47.16K
15	JQR-01.SLDPRT	155.03K
16	JQR-02.SLDPRT	871.19K
17	JQR-03.SLDPRT	402.27K
18	JQR-05.SLDPRT	1.27M
19	JQR-L1.SLDPRT	168.78K
20	JQR-L2.SLDPRT	181.90K
21	JQR-L4.SLDPRT	106.38K
22	主轴箱.SLDPRT	96.78K
23	回转支撑.SLDPRT	79.11K
24	回转横梁.SLDPRT	106.57K
25	固定L座.SLDPRT	84.97K
26	垂直移动方管.SLDPRT	97.37K
27	垂直齿条.SLDPRT	43.89K
28	复件工件1.SLDASM	138.77K
29	工件1.SLDASM	42.85K
30	带钢.SLDPRT	53.07K
31	底座.SLDPRT	98.29K
32	底座方管.SLDPRT	87.61K
33	底座齿条.SLDPRT	51.73K
34	总装图.SLDASM	143.25K
35	控制面板.SLDPRT	168.31K
36	支撑横管.SLDPRT	78.02K
37	横向移动座.SLDPRT	82.03K
38	横梁齿条.SLDPRT	43.15K
39	焊机.SLDPRT	722.20K
40	焊枪内夹持座.SLDPRT	142.60K
41	焊枪加持.SLDASM	171.54K
42	焊枪加持套.SLDPRT	103.05K
43	焊枪加持架.SLDPRT	84.27K
44	焊枪外夹持座.SLDPRT	88.66K
45	焊枪转接法兰.SLDPRT	150.58K
46	电机.SLDPRT	182.70K
47	立柱.SLDPRT	93.49K
48	筒式送丝机.SLDPRT	347.38K
49	翻转平台.SLDPRT	226.39K
50	设备总装图.SLDASM	2.51M
51	配电柜.SLDPRT	116.00K
52	防护网.SLDPRT	959.85K
53	附件.SLDPRT	79.48K
54	风琴护罩.SLDPRT	204.65K
