洗脱一体机150吨

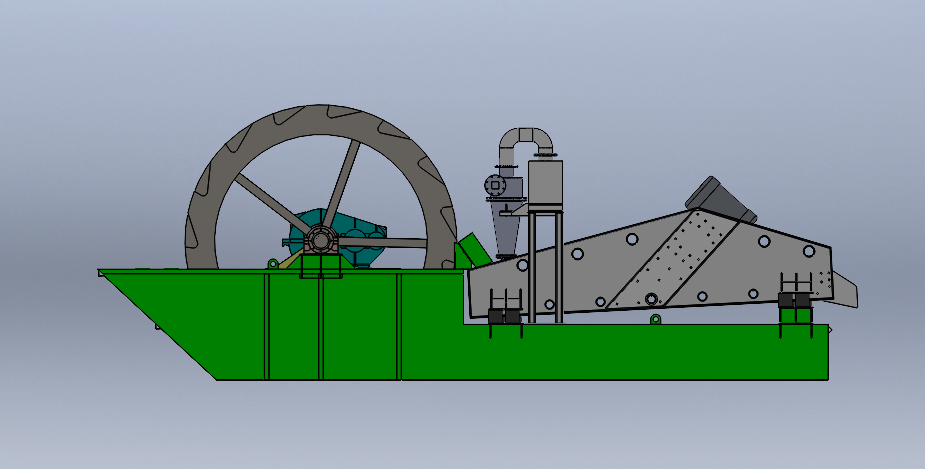

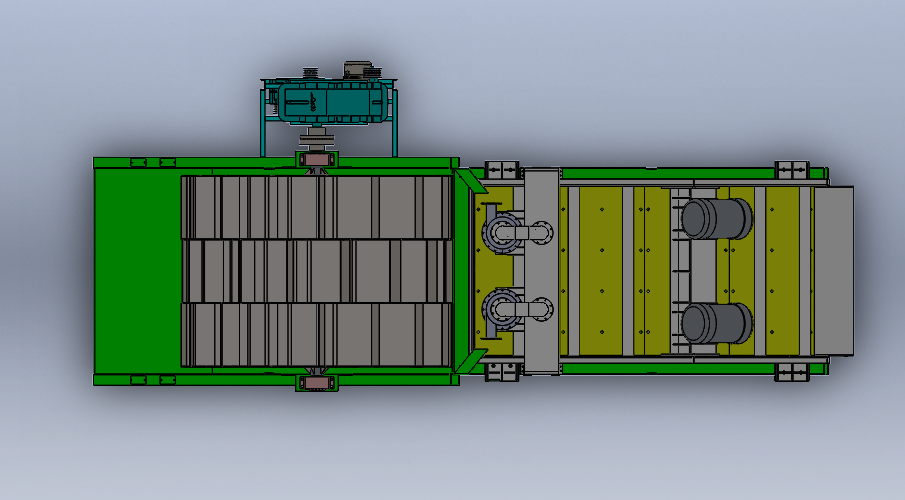

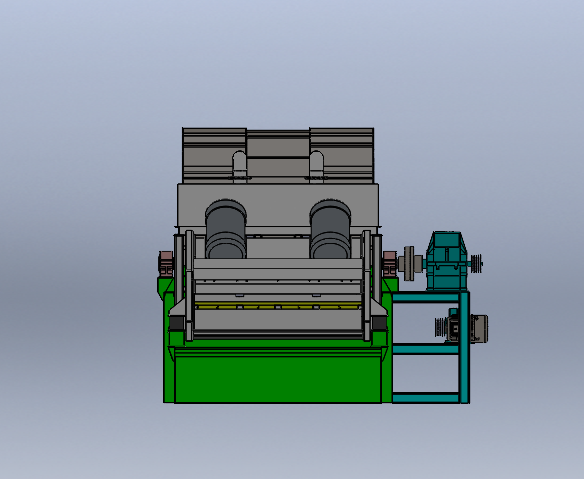

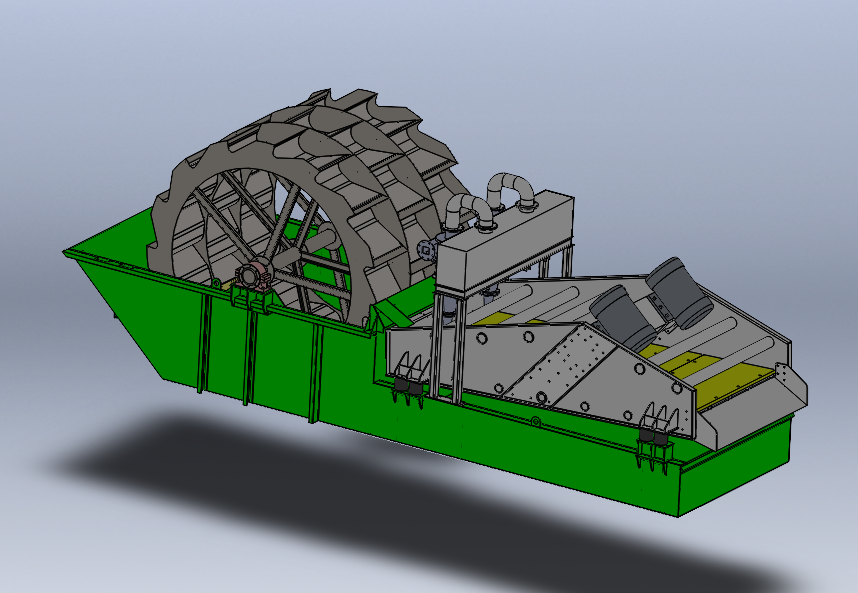

图纸描述
该设备主要用于水洗砂生产线的成品沙水洗、脱水、细砂回收，主要有水洗轮、脱水筛、旋流器组合而成，为了方便设备的运输、安装、生产特意把三种设备进行了组合开发。在实际生产应用的过程中方便了污水的处理过程！ 该设备生产能力为120-150吨每小时，具体使用过程中为保证产品的含污量可在前面多家一道洗沙机。
下载需要250金币
立即下载 收藏
图纸信息
作者
WX_203068
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  12槽钢-1230.SLDPRT | 84.32K |
| 2 |  150吨一体机.SLDASM | 3.42M |
| 3 | 215轴承座.SLDASM | 521.66K |
| 4 | 6吋法兰.SLDPRT | 128.75K |
| 5 | GB／T288-94调心滚子轴承23224.SLDPRT | 541.31K |
| 6 | JZQ350-20.49减速机.SLDPRT | 1.01M |
| 7 | JZQ650-20.49减速机输出转速2.5转每min.SLDPRT | 1.00M |
| 8 | QZK2040-1聚酯筛板.SLDPRT | 120.96K |
| 9 | QZK2040-脱水筛.SLDASM | 616.08K |
| 10 | QZK2040.1.2机架弹簧乘板焊合.SLDPRT | 187.57K |
| 11 | QZK2040.1.3机架前弹簧座焊合.SLDPRT | 219.67K |
| 12 | QZK2040.2-1筛片支撑管1550.SLDPRT | 79.53K |
| 13 | QZK2040.2-2筛箱加强管1550.SLDPRT | 90.03K |
| 14 | QZK2040.2-3筛片安装槽钢8×3000.SLDPRT | 85.03K |
| 15 | QZK2040.2-4筛片安装角钢6×3000.SLDPRT | 85.13K |
| 16 | QZK2040.2-5筛箱侧板中肋板.SLDPRT | 195.78K |
| 17 | QZK2040.2.1-1筛箱侧板.SLDPRT | 241.15K |
| 18 | QZK2040.2.1侧板焊合.SLDASM | 154.40K |
| 19 | QZK2040.2.2筛箱后挡板焊合.SLDASM | 106.64K |
| 20 | QZK2040.2.2筛箱后板折板.SLDPRT | 76.67K |
| 21 | QZK2040.2.3出料口焊合.SLDASM | 89.94K |
| 22 | QZK2040.2.4激振器座焊合.SLDASM | 218.26K |
| 23 | QZK2040.2筛箱组合.SLDASM | 670.63K |
| 24 | QZK2040.3筛箱弹簧座焊合.SLDASM | 136.72K |
| 25 | QZK2040.3筛箱弹簧座焊合2.SLDASM | 130.63K |
| 26 | QZK2040.4-1筛箱弹簧座乘板.SLDPRT | 148.84K |
| 27 | QZK2040.4-2筛箱弹簧座肋板.SLDPRT | 92.30K |
| 28 | QZK2040.4-3筛箱弹簧座内肋板10×70×142.SLDPRT | 108.98K |
| 29 | QZK2040.4旋流器溢流水箱组合.SLDASM | 641.96K |
| 30 | QZK2040.5.1-5水箱管接头108×4×130.SLDPRT | 121.22K |
| 31 | QZK2040.5.1.1溢流水箱.SLDPRT | 140.53K |
| 32 | QZK2040.5.1溢流水箱焊合.SLDASM | 142.63K |
| 33 | QZK2040.5.2溢流水管焊合.SLDASM | 200.36K |
| 34 | QZK2448.2.3-1出料口淌板2380×365.SLDPRT | 70.00K |
| 35 | QZK2448.2.3-2出料口端板.SLDPRT | 107.92K |
| 36 | QZK2448.2.3-3出料口带钢1480.SLDPRT | 79.29K |
| 37 | QZK2448.3-1激振器座板.SLDPRT | 133.88K |
| 38 | QZK2448.3-2激振器座端板.SLDPRT | 175.89K |
| 39 | QZK2448.3-3激振器座管2380.SLDPRT | 119.61K |
| 40 | QZK2448.3-4激振器座肋板.SLDPRT | 102.13K |
| 41 | QZK2448.3-5激振器座肋条2360.SLDPRT | 86.04K |
| 42 | QZK2448.3-6激振器座下肋条.SLDPRT | 90.27K |
| 43 | XSD3016-05轴Ⅰ.SLDPRT | 91.91K |
| 44 | XSD3220.01-01侧圆.SLDPRT | 119.17K |
| 45 | XSD3220.01-01管子.SLDPRT | 78.43K |
| 46 | XSD3220.01-02中圆.SLDPRT | 59.27K |
| 47 | XSD3220.01-02圆盘.SLDPRT | 62.43K |
| 48 | XSD3220.01-03叶片.SLDPRT | 61.61K |
| 49 | XSD3220.01-04水轮支撑轴头焊合.SLDASM | 101.52K |
| 50 | XSD3220.01-04漏网.SLDPRT | 103.28K |
| 51 | XSD3220.01-05水轮驱动轴头焊合.SLDASM | 104.04K |
| 52 | XSD3220.01-06筋板.SLDPRT | 45.07K |
| 53 | XSD3220.01-07筋板2.SLDPRT | 47.20K |
| 54 | XSD3220.01轮体.SLDASM | 192.21K |
| 55 | XSD3220.01轮体装配.SLDASM | 200.65K |
| 56 | XSD3220.02-01水箱侧板.SLDPRT | 58.14K |
| 57 | XSD3220.02-02轴承盖.SLDPRT | 122.95K |
| 58 | XSD3220.02-02轴承盖2.SLDPRT | 93.51K |
| 59 | XSD3220.02-03水箱中隔板2470×1324×6.SLDPRT | 50.40K |
| 60 | XSD3220.02-03水箱前板2470×650×6.SLDPRT | 46.63K |
| 61 | XSD3220.02-04水箱底板2482×7240×6.SLDPRT | 51.71K |
| 62 | XSD3220.02-05水箱后板2470×1755×6.SLDPRT | 46.24K |
| 63 | XSD3220.02-06吊装板.SLDPRT | 63.35K |
| 64 | XSD3220.02-07水轮支座乘板500x210x20.SLDPRT | 62.76K |
| 65 | XSD3220.02-08水轮支座立板.SLDPRT | 56.15K |
| 66 | XSD3220.02-09水轮支座肋板.SLDPRT | 47.73K |
| 67 | XSD3220.02水箱.SLDASM | 366.64K |
| 68 | XSD3220轮子.SLDASM | 909.56K |
| 69 | XSJ3016-04轴Ⅱ.SLDPRT | 95.95K |
| 70 | ZDS.1-04瓦盒上盖.SLDPRT | 151.25K |
| 71 | ZDS.1-05瓦盒底座.SLDPRT | 218.58K |
| 72 | 减速机底板（350）.SLDPRT | 136.90K |
| 73 | 减速机板650.SLDPRT | 100.03K |
| 74 | 前后加强角钢63—2482.SLDPRT | 140.80K |
| 75 | 叶轮支撑.SLDASM | 128.76K |
| 76 | 垫板.SLDPRT | 111.14K |
| 77 | 大带轮.SLDPRT | 157.18K |
| 78 | 小带轮2-副本.SLDPRT | 180.14K |
| 79 | 小带轮2.SLDPRT | 180.84K |
| 80 | 带钢10×70×420.SLDPRT | 71.27K |
| 81 | 带钢10×70×644.SLDPRT | 71.62K |
| 82 | 旋流器（350）.SLDPRT | 281.98K |
| 83 | 旋流器（右350）.SLDPRT | 285.15K |
| 84 | 机架水箱撑800.SLDPRT | 192.37K |
| 85 | 机架焊合.SLDASM | 183.05K |
| 86 | 机架部装.SLDASM | 1.40M |
| 87 | 槽钢14bx1200-.SLDPRT | 80.32K |
| 88 | 槽钢14bx1594.SLDPRT | 76.89K |
| 89 | 槽钢14bx1610.SLDPRT | 76.66K |
| 90 | 槽钢14bx330.SLDPRT | 82.78K |
| 91 | 槽钢14bx552.SLDPRT | 86.61K |
| 92 | 槽钢14x1068.SLDPRT | 76.35K |
| 93 | 橡胶弹簧160.SLDPRT | 61.37K |
| 94 | 橡胶弹簧座肋板.SLDPRT | 75.73K |
| 95 | 水箱撑槽钢1100.SLDPRT | 165.67K |
| 96 | 水箱架上撑槽钢2504.SLDPRT | 135.33K |
| 97 | 水箱架上撑槽钢709.SLDPRT | 171.42K |
| 98 | 水箱架板.SLDPRT | 123.71K |
| 99 | 水箱架焊合.SLDASM | 130.49K |
| 100 | 水箱架肋板.SLDPRT | 79.40K |
| 101 | 水箱溜砂槽安装板.SLDPRT | 106.88K |
| 102 | 水箱溜砂槽安装肋板.SLDPRT | 78.83K |
| 103 | 水轮中间轴焊合.SLDASM | 96.83K |
| 104 | 水轮支座焊合.SLDASM | 63.98K |
| 105 | 水轮箱上槽钢12.6—3936.SLDPRT | 75.30K |
| 106 | 水轮箱立槽钢12.6—1318.5.SLDPRT | 89.48K |
| 107 | 水轮箱立槽钢12.6—500.SLDPRT | 74.57K |
| 108 | 溜砂板.SLDPRT | 103.72K |
| 109 | 溜砂槽下肋板.SLDPRT | 67.39K |
| 110 | 溜砂槽安装板.SLDPRT | 77.34K |
| 111 | 溢流水管.SLDPRT | 198.35K |
| 112 | 激振电机VB-75556-W-5.5KW-6.SLDPRT | 180.18K |
| 113 | 电机带轮.SLDPRT | 160.22K |
| 114 | 电机底板.SLDPRT | 140.97K |
| 115 | 电机（Y2-160M4-11KW）.SLDPRT | 1.28M |
| 116 | 皮带轮护罩.SLDPRT | 80.53K |
| 117 | 筛箱后挡板肋板.SLDPRT | 87.86K |
| 118 | 筛箱后板.SLDPRT | 67.43K |
| 119 | 联轴器-水轮.SLDPRT | 121.70K |
| 120 | 联轴器.SLDASM | 122.05K |
| 121 | 联轴器.SLDPRT | 127.39K |
| 122 | 脱水箱上槽钢12.6—4424.SLDPRT | 65.59K |
| 123 | 脱水箱立槽钢12.6—694.5.SLDPRT | 92.65K |
| 124 | 镜向QZK2040.2-3筛片安装槽钢8×3000.SLDPRT | 44.31K |
| 125 | 镜向QZK2040.2-4筛片安装角钢6×3000.SLDPRT | 48.85K |
| 126 | 镜向QZK2040.2-5筛箱侧板中肋板.SLDPRT | 95.15K |
| 127 | 镜向QZK2040.2.1-1筛箱侧板.SLDPRT | 102.31K |
| 128 | 镜向QZK2040.2.1侧板焊合.SLDASM | 37.06K |
| 129 | 镜向QZK2040.3筛箱弹簧座焊合.SLDASM | 41.28K |
| 130 | 镜向QZK2040.3筛箱弹簧座焊合2.SLDASM | 37.08K |
| 131 | 镜向QZK2040.4-1筛箱弹簧座乘板.SLDPRT | 47.88K |
| 132 | 镜向QZK2040.4-2筛箱弹簧座肋板.SLDPRT | 41.80K |
| 133 | 镜向QZK2040.4-3筛箱弹簧座内肋板10×70×142.SLDPRT | 39.00K |
| 134 | 镜向带钢10×70×420.SLDPRT | 40.35K |
| 135 | 镜向带钢10×70×644.SLDPRT | 40.65K |
| 136 | 零件1上.SLDPRT | 154.88K |
| 137 | 零件1下.SLDPRT | 147.88K |
| 138 | 零件4.SLDPRT | 136.98K |
