188中间X架组对工装

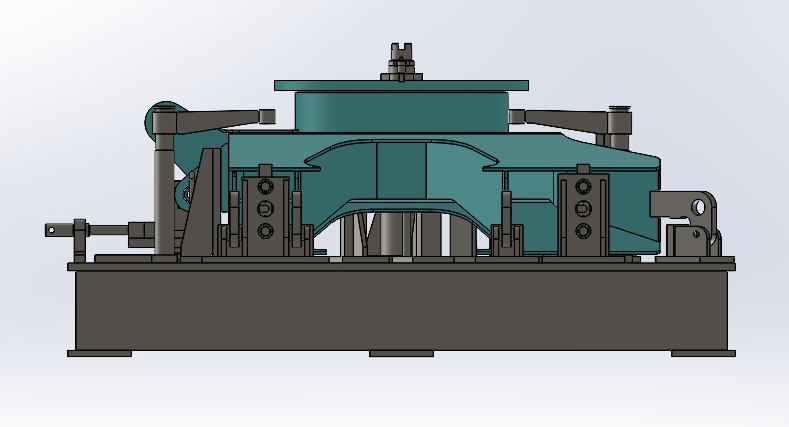

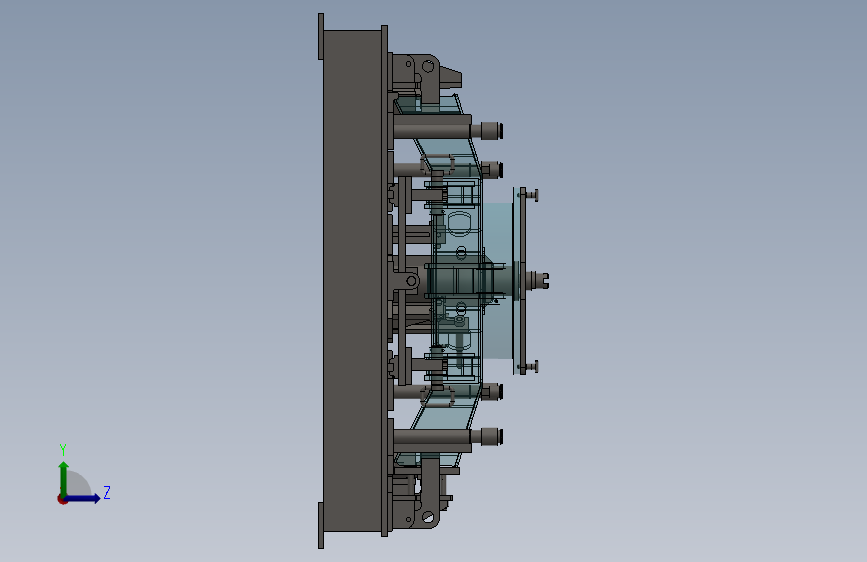

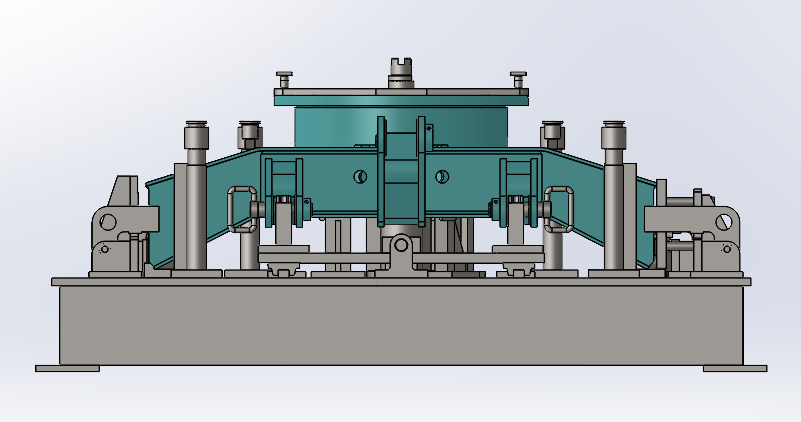

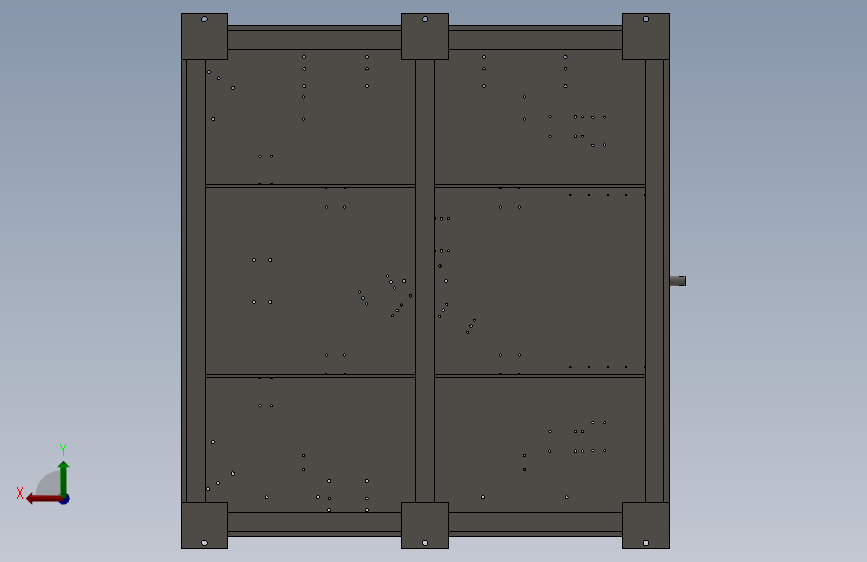

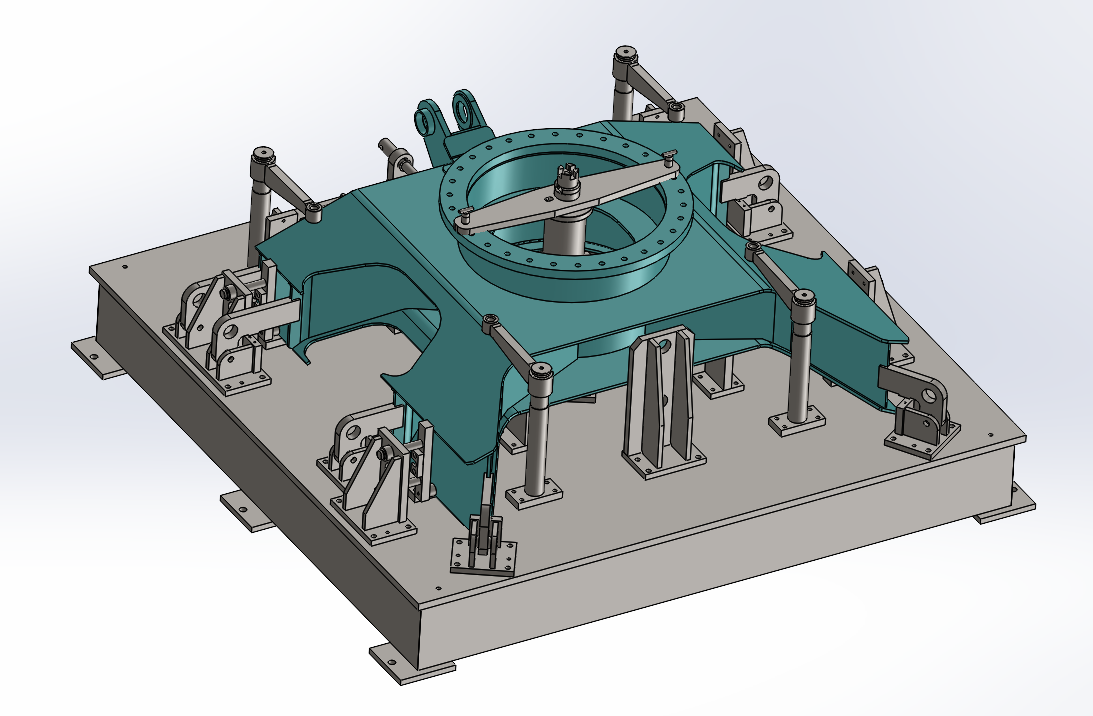

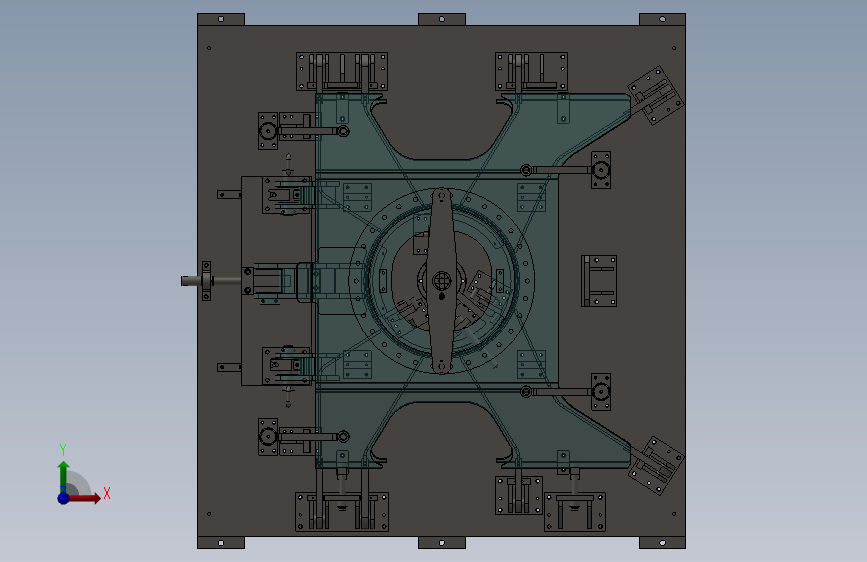

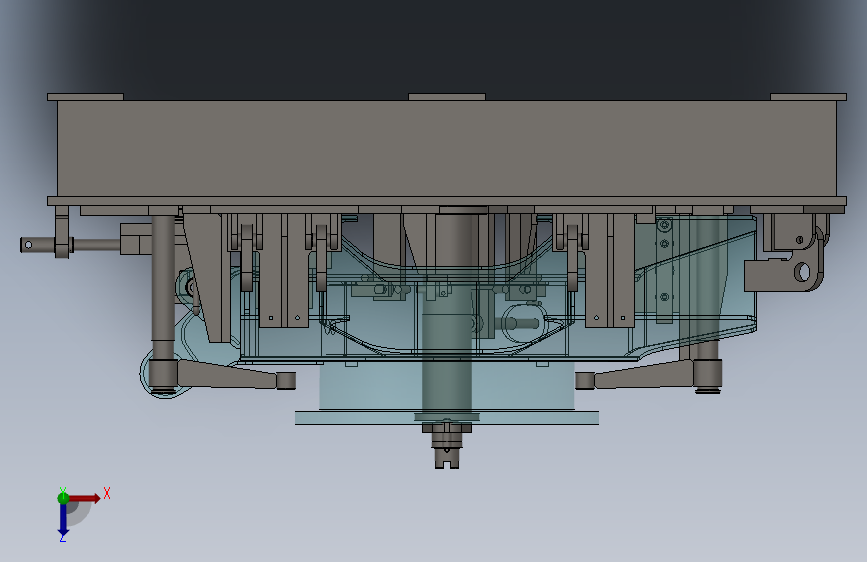

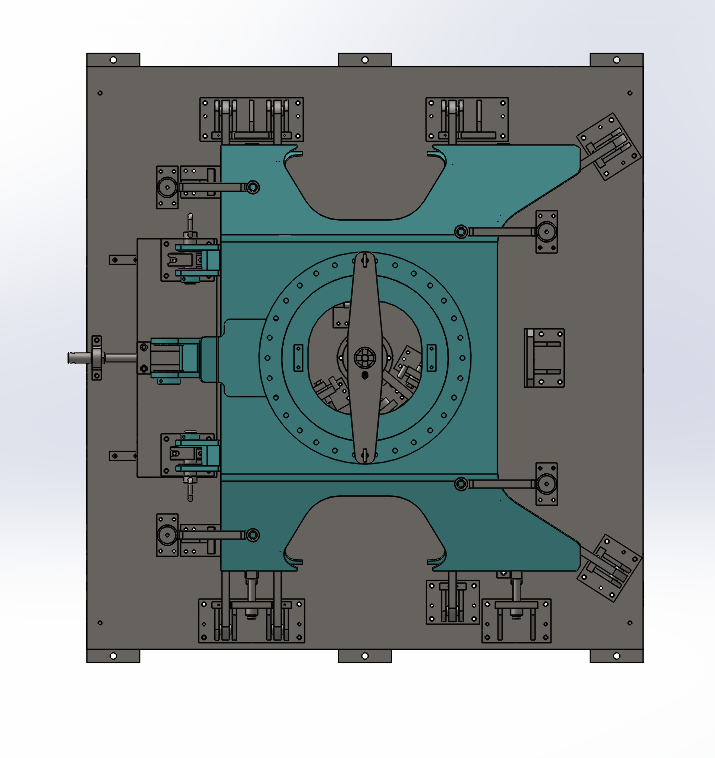

该组对工装适用于Y188下车X架的组对拼点焊接。 工装设计为平台式，平台上安装有下板定位装置、筋板定位装置、耳座定位装置、上回转盘定位装置、圆筒定位装置、压紧装置等。 工装组对后保证各孔距在图纸要求公差范围内。 平台为结构件组焊，经退火处理消除应力后加工，结构好、强度高。 下板定位装置：主要由定位块和定位支撑座组成，下支撑座经焊后热处理去除焊接应力，保证定位精度。定位块经焊后热处理加工，硬度高、耐磨确保定位精度。 筋板定位装置：定位装置分布工装各边，主体采用铰接形式，翻转到定位位置将筋板放置在定位板槽内，保证定位面与平台垂直度、及各尺寸位置。
