管道内壁清理机器人

首页 >图纸库>机械设备>自动化设备2022-12-30报告错误错误问题可与客服联系，感谢您的支持！0

116

图纸描述

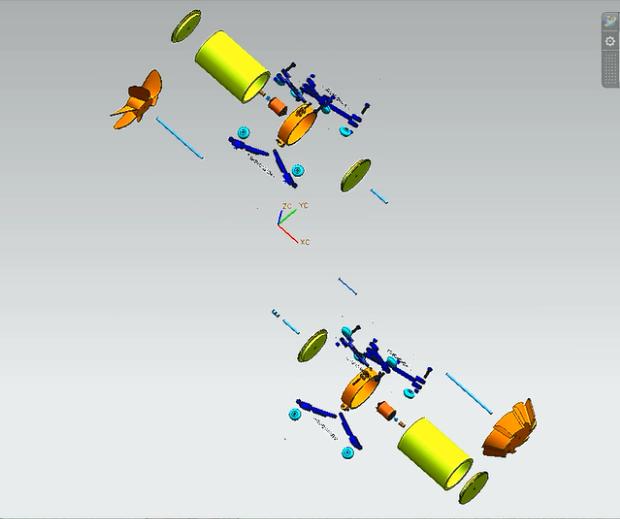

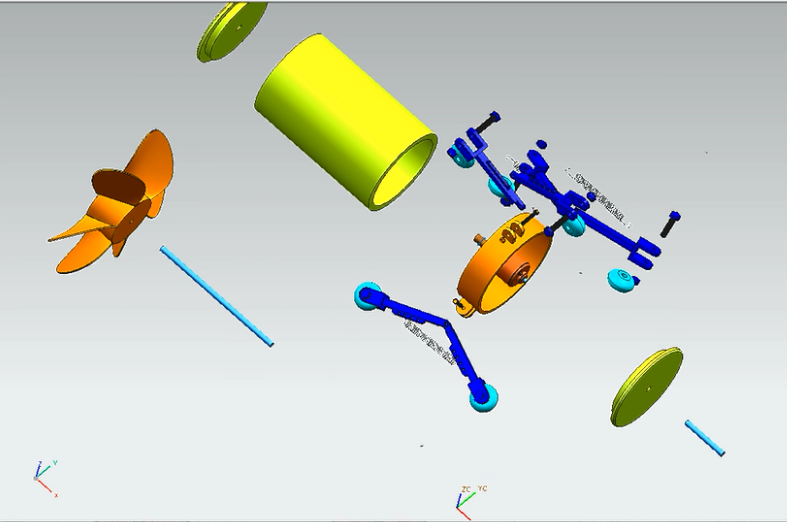

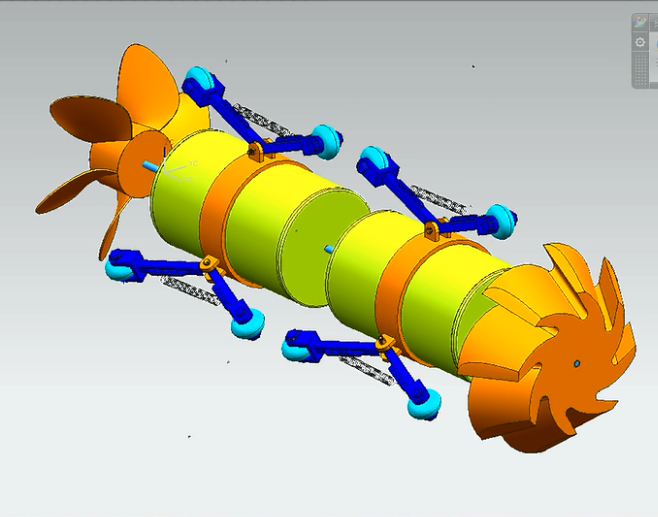

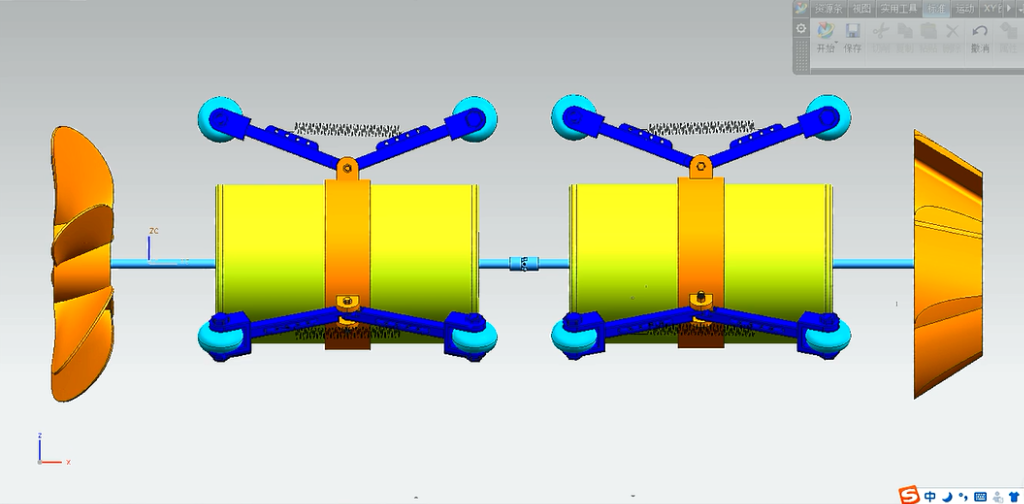

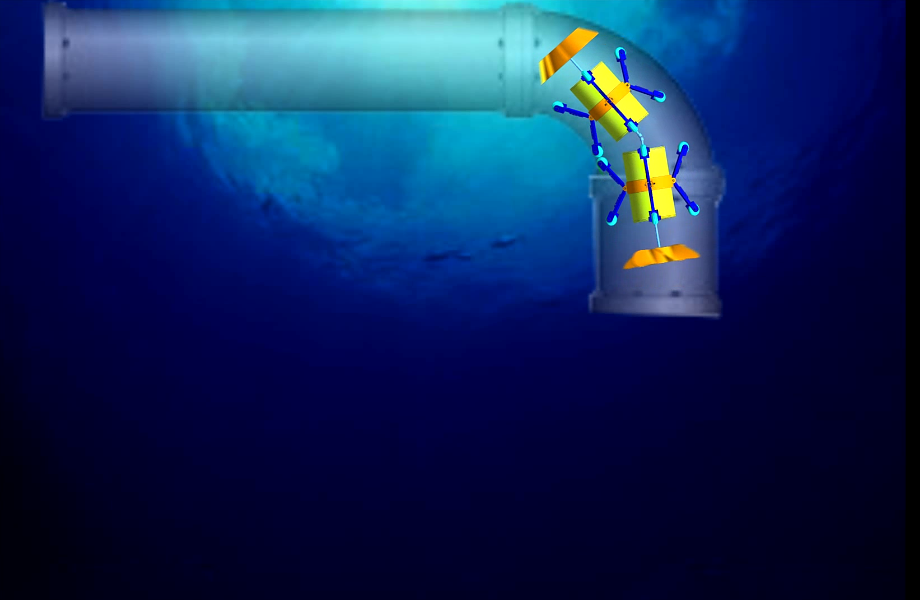

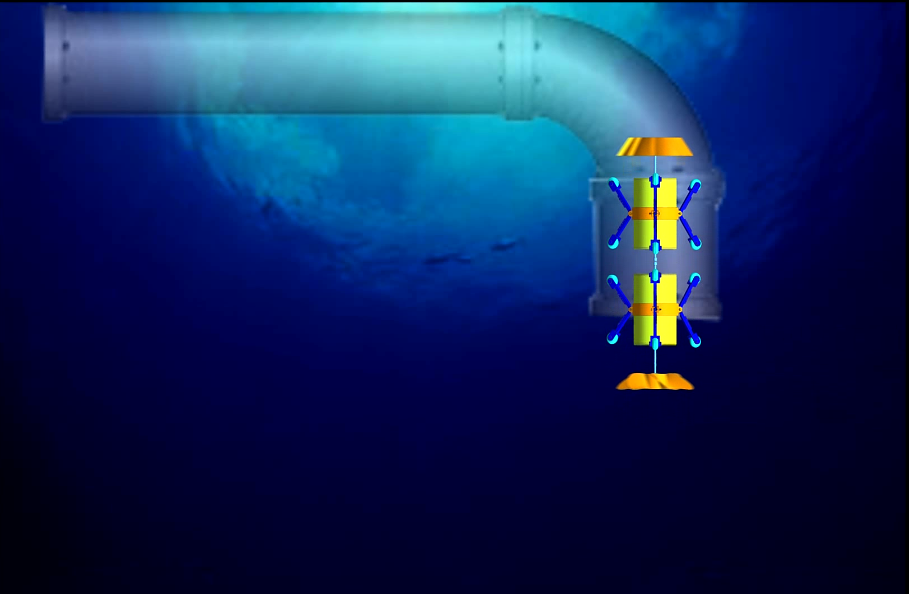

一种由电机驱动螺旋桨在水中产生推力推动装有半球形铣刀的管道除垢机器人铣削管道内壁污垢。除垢机器人分为3个模块，车削模块、自适应模块、推进模块，后面有电缆提供电能以及传递信号。将管道内注满水，利用螺旋桨驱动，利用电机带动传动轴转动，从而带动螺旋桨运动。将螺旋桨放在最后，另外两个腔体上装上支撑轮，用来固定中心，确保切削中心与管道中心在同一轴线上。用另一个电机带动铣刀转动，前进切削管壁上的污垢，利用水流冲出废屑，铣刀设计成半橄榄球形，利用截面装上多层铣刀，分层切削污垢，半橄榄球形的刀头有利于固定轴心，便于切削顺利进行。技术性能指标:管道机器人切削污垢的能力达到80%以上，推进速度达到5〜8公里/小

下载需要100金币

立即下载收藏

图纸信息

图纸ID ：562890

文件大小：3.64M

所需金币：100

图纸参数：可编辑，包含特征参数

图纸分类：机械设备

图纸格式：prt

软件版本：UG

作者

燕律

已分享: 份作品

关注

咨询

文件列表

#	文件名称	大小
1	a.zhuangpeiti.prt	304.00K
2	daluomuM8.prt	156.00K
3	daluoshuan.prt	844.00K
4	daluoshuan222222.prt	1.09M
5	dianji.prt	472.00K
6	dianjiwaike.prt	408.00K
7	dianjizhou.prt	128.00K
8	duangai_2__sldprt.prt	140.00K
9	duangai_sldprt.prt	132.00K
10	half.prt	156.00K
11	lianzhouqi.prt	136.00K
12	luoxuanjiang.prt	348.00K
13	M5luomu.prt	148.00K
14	M5luoshuan.prt	772.00K
15	M8luomu.prt	624.00K
16	M8shizilianzhouqizhouti.prt	212.00K
17	M8zhou1.prt	100.00K
18	M8zhou11111.prt	96.00K
19	qiangti.prt	128.00K
20	shizijie.prt	124.00K
21	tanhuang2.prt	488.00K
22	taotong_sldprt.prt	220.00K
23	wangxianglianzhouqi.prt	112.00K
24	wangxianglianzhouqi11.prt	132.00K
25	xidao.prt	192.00K
26	zhichenggan.prt	200.00K
27	zhichenglun.prt	132.00K
28	zhuzhou_sldprt.prt	116.00K
