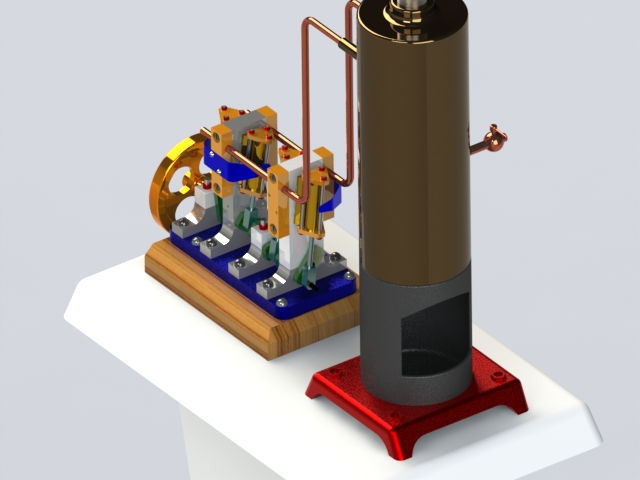

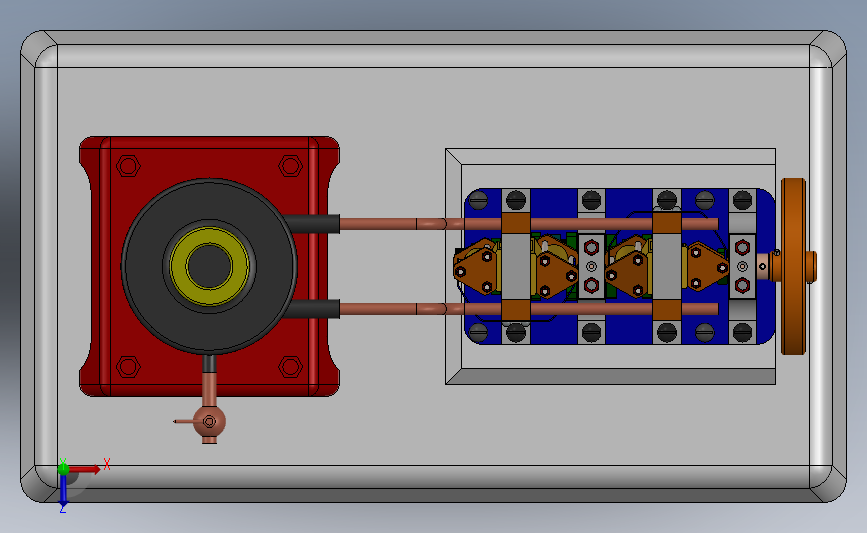

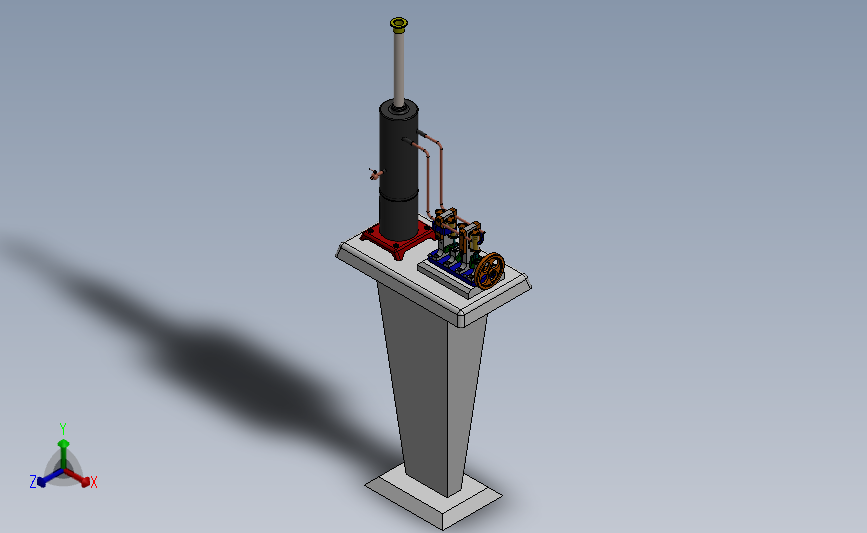

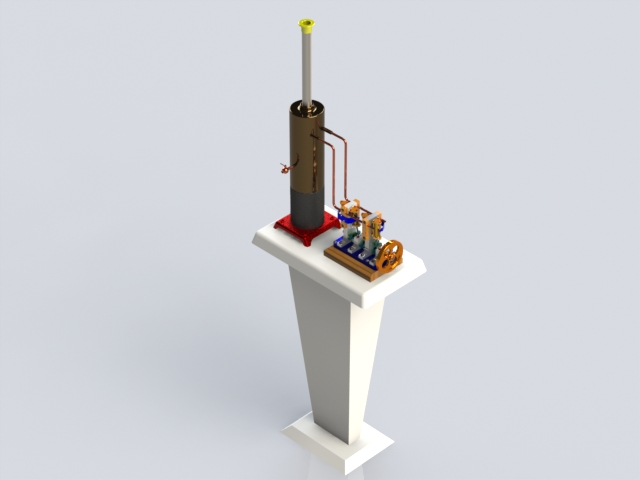

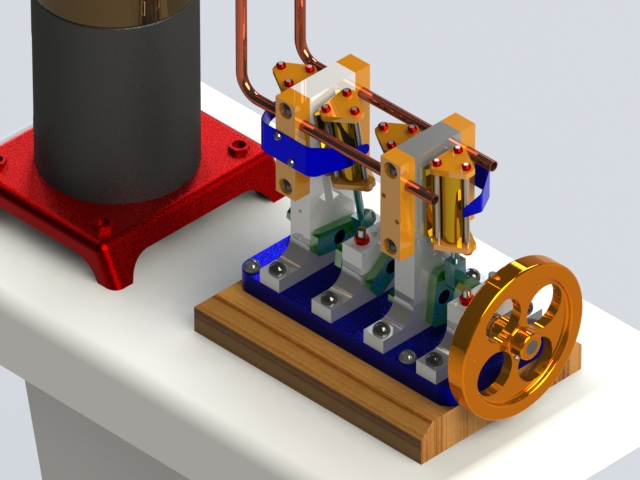

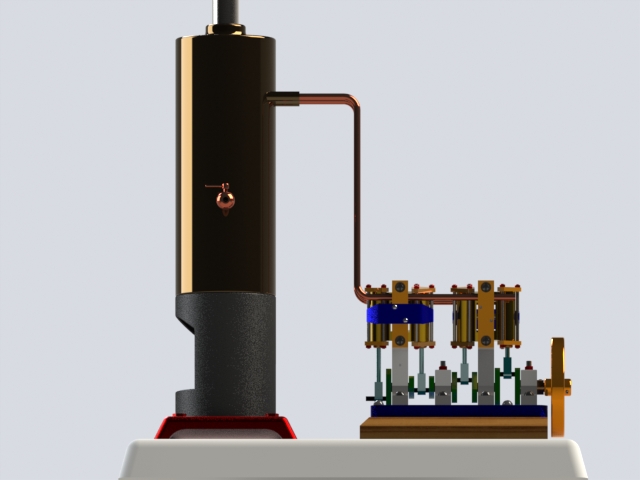

蒸汽机
图纸描述
蒸汽机图纸下载，该图纸类型属于机械设备、非标设备图纸，图纸大小9.65M，共计50个文件，包含3D图纸，图纸主格式为step,sldasm,sldprt,pdf，使用SOLIDWORKS 2013软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要65金币
立即下载 收藏
图纸信息
图纸ID ：562480
文件大小：9.65M
所需金币：65
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：step,sldasm,sldprt,pdf
软件版本：SOLIDWORKS 2013
作者
楚老
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  Motordevapor.EASM | 663.16K |
| 2 |  Motordevapor.STEP | 2.83M |
| 3 |  Actuador.SLDASM | 257.00K |
| 4 |  Arandela.SLDPRT | 121.50K |
| 5 | Barrasoporte.SLDPRT | 110.50K |
| 6 | Basecaldera.SLDPRT | 297.50K |
| 7 | Basecilindro.SLDPRT | 145.00K |
| 8 | Basedemetal.SLDPRT | 225.50K |
| 9 | Basemadera.SLDPRT | 455.00K |
| 10 | Biela.SLDASM | 177.50K |
| 11 | Bloquedecubierta.SLDPRT | 204.50K |
| 12 | Bloquedeslizante.SLDPRT | 205.00K |
| 13 | Buje.SLDPRT | 197.00K |
| 14 | Bujedecople.SLDPRT | 137.50K |
| 15 | Caldera.SLDASM | 612.00K |
| 16 | Calenton.SLDPRT | 237.00K |
| 17 | Chimenea.SLDPRT | 180.50K |
| 18 | Chumacerabase.SLDPRT | 277.50K |
| 19 | Cigueñal.SLDASM | 253.50K |
| 20 | Cilindropíston.SLDPRT | 121.50K |
| 21 | CoplePiston.SLDPRT | 134.00K |
| 22 | Espaciador.SLDPRT | 197.00K |
| 23 | Flechabase.SLDPRT | 131.50K |
| 24 | Flechapiston.SLDPRT | 129.50K |
| 25 | Flechapolea.SLDPRT | 131.00K |
| 26 | Laminaopresora.SLDPRT | 195.50K |
| 27 | Leva.SLDPRT | 138.00K |
| 28 | Lineadeenlace.SLDPRT | 128.00K |
| 29 | Lineadeentrada-salidacorto.SLDPRT | 141.00K |
| 30 | Lineadeentrada-salidalargo.SLDPRT | 127.50K |
| 31 | Mesadeexihibición.SLDPRT | 181.00K |
| 32 | Motordevapor.SLDASM | 2.36M |

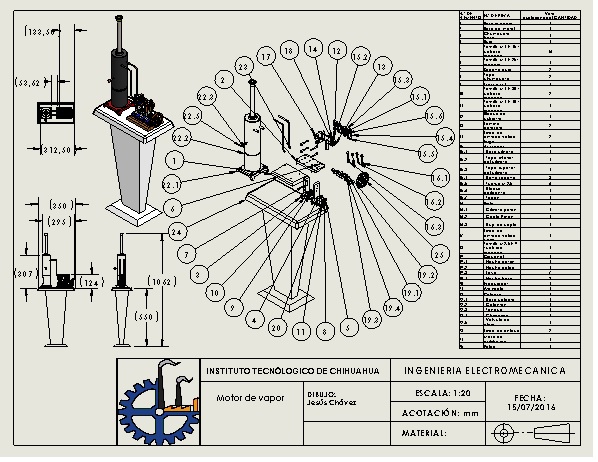

| 33 |  PlanoMotordevapor.PDF | 282.93K |
| 34 |  PlanoMotordevapor.SLDDRW | 3.27M |
| 35 | Polea.SLDPRT | 668.00K |
| 36 | SimetríaBloquedecubierta.SLDPRT | 71.00K |
| 37 | Soporteguia.SLDPRT | 445.50K |
| 38 | Tanque.SLDPRT | 310.50K |
| 39 | Tapachumacera.SLDPRT | 309.00K |
| 40 | Tapainferiordelcilindro.SLDPRT | 158.50K |
| 41 | Tapasuperiordelcilindro.SLDPRT | 145.50K |
| 42 | Tapon.SLDPRT | 159.50K |
| 43 | TornilloM2.5X9-cabezaredonda.SLDPRT | 182.50K |
| 44 | TornilloM4X15-cabezaredonda.SLDPRT | 172.50K |
| 45 | TornilloM4X25-madera.SLDPRT | 249.50K |
| 46 | TornilloM4X30-cabezaredonda.SLDPRT | 159.00K |
| 47 | TornilloM4X40-cabezaredonda.SLDPRT | 249.50K |
| 48 | TuercaM2.5.SLDPRT | 253.50K |
| 49 | TuercaM4.SLDPRT | 252.00K |
| 50 | Valvuladealivio.SLDPRT | 314.50K |
