产品为一款汽车扶手箱盖板，此产品为包覆件，外观要求不高。为减小模具尺寸，前模设计为原身出，后模设计为镶拼结构。产品内部卡扣使用斜顶抽芯，产品顶出使用顶块，这两种结构都使用分体式圆杆样式。
汽车扶手箱盖板注塑模具
图纸描述

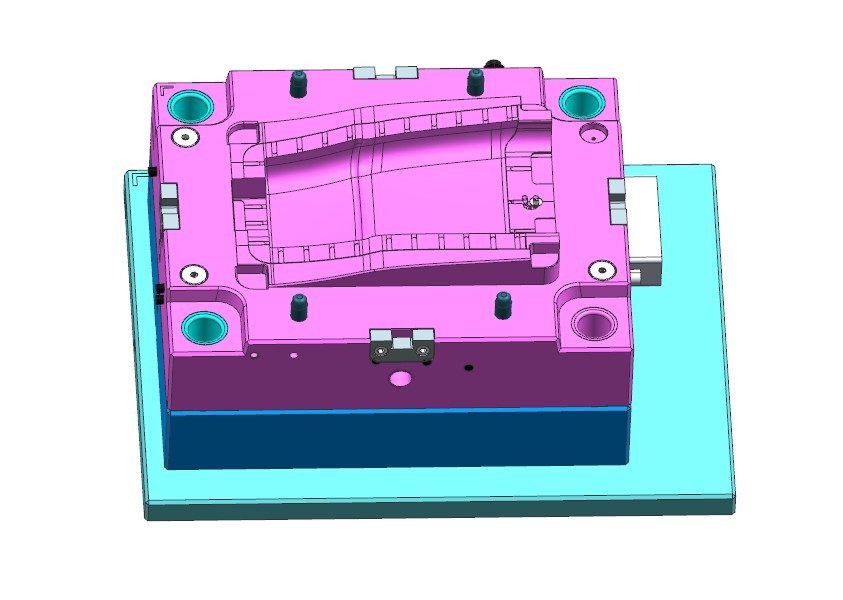

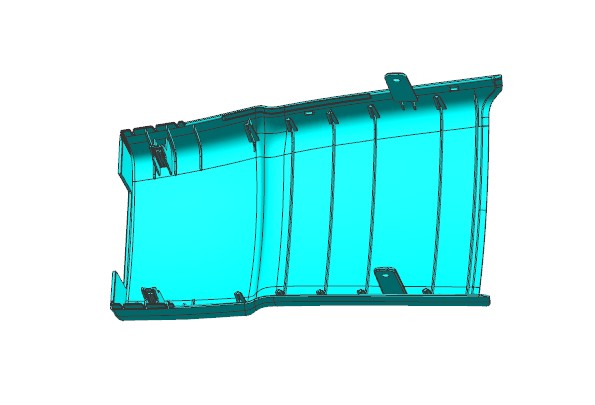

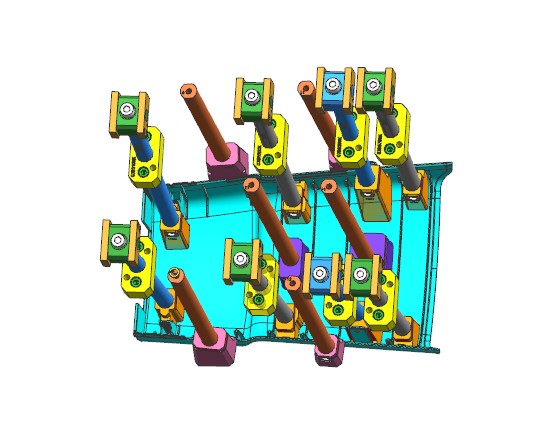

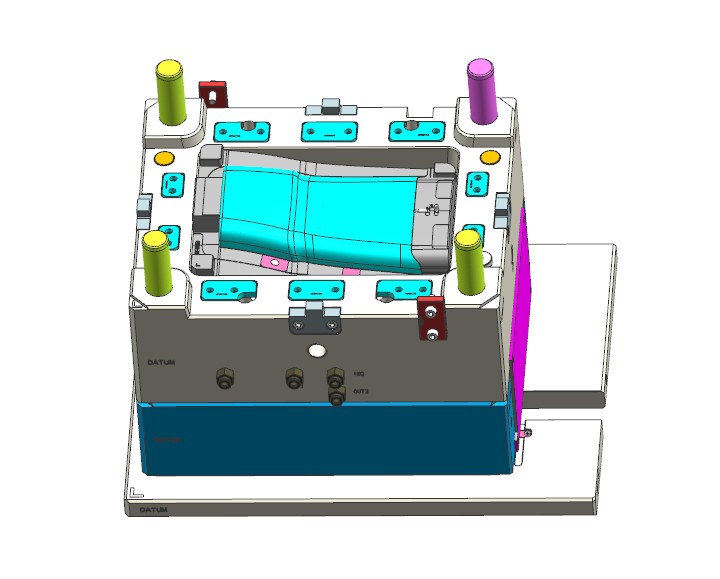

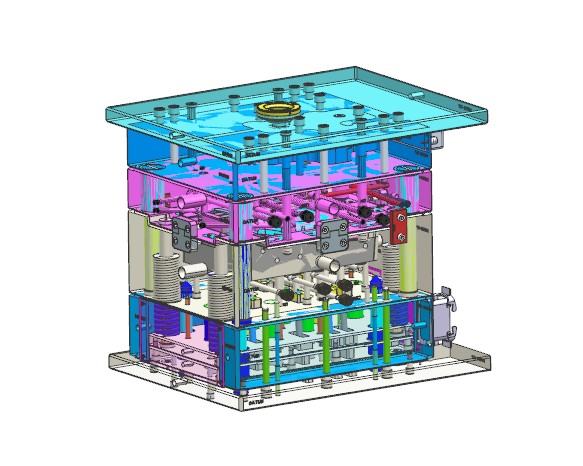

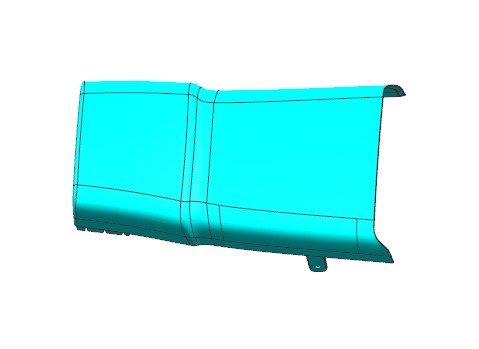

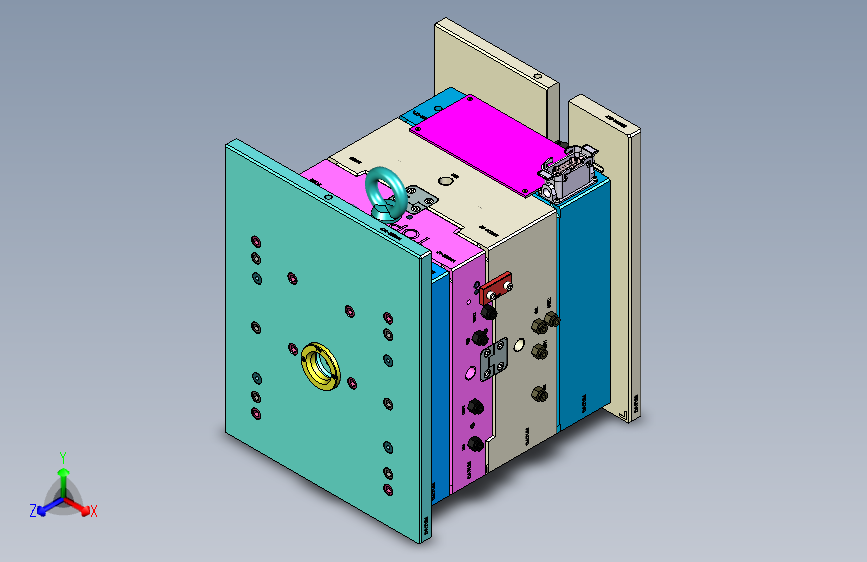

产品为一款汽车扶手箱盖板，此产品为包覆件，外观要求不高。为减小模具尺寸，前模设计为原身出，后模设计为镶拼结构。产品内部卡扣使用斜顶抽芯，产品顶出使用顶块，这两种结构都使用分体式圆杆样式。
下载需要70金币
立即下载 收藏
图纸信息
作者
SunnySparrow
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  160238-1209_hg.stp | 88.48M |
