拉伸样件落料模(CAD图+SW三维)
图纸描述

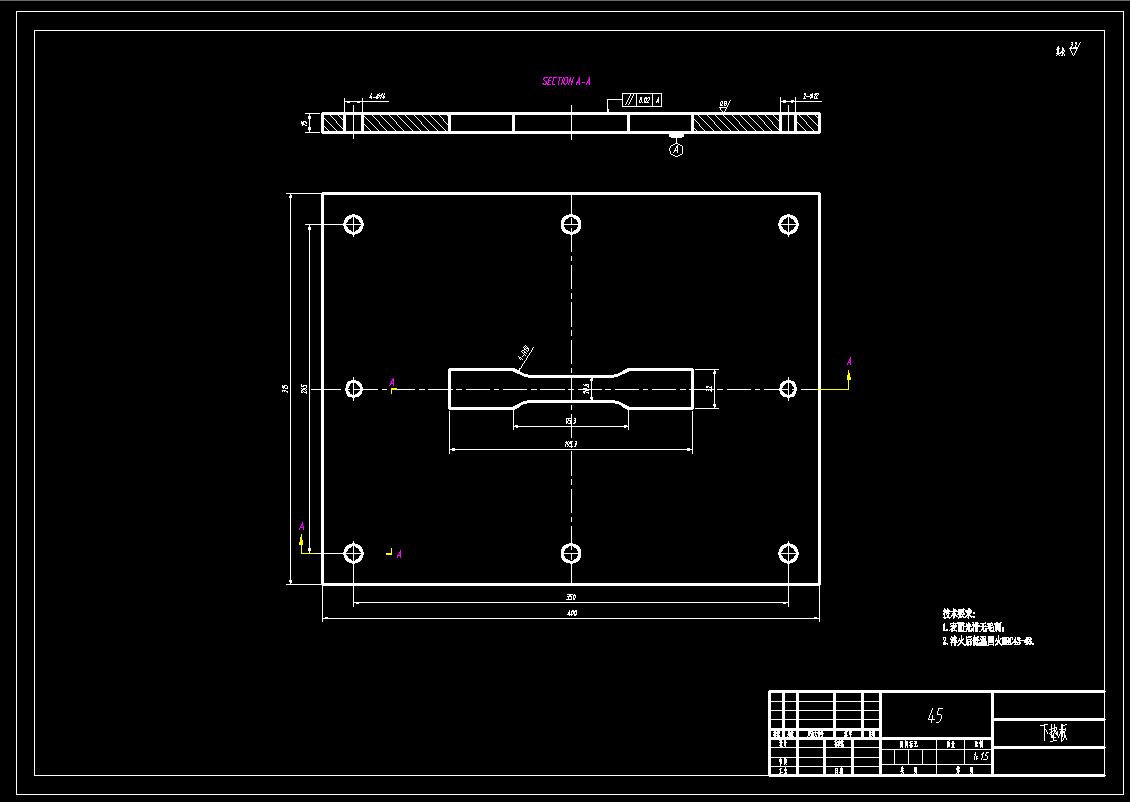

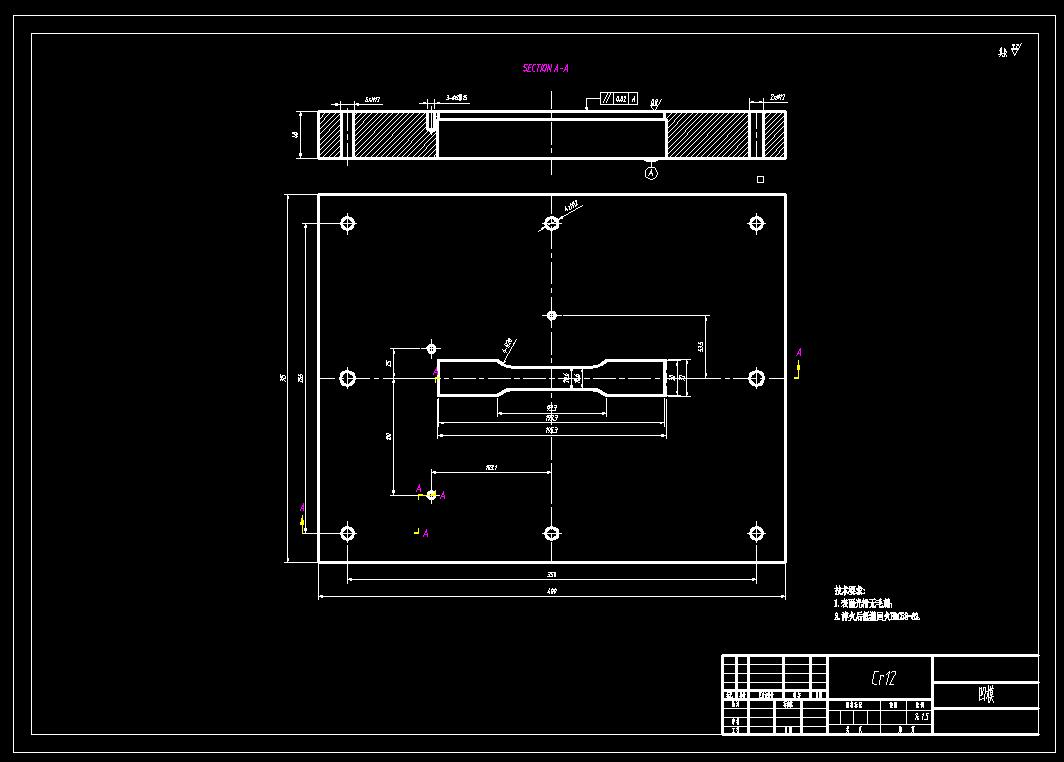

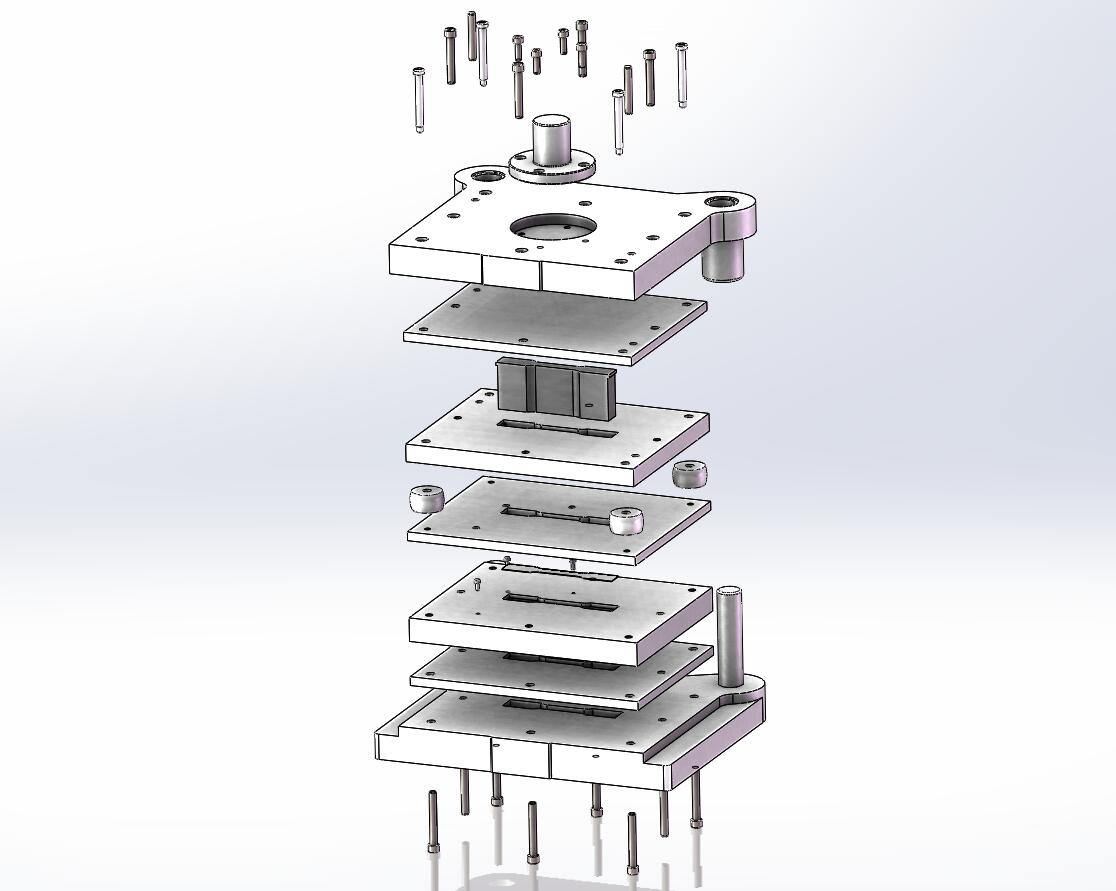

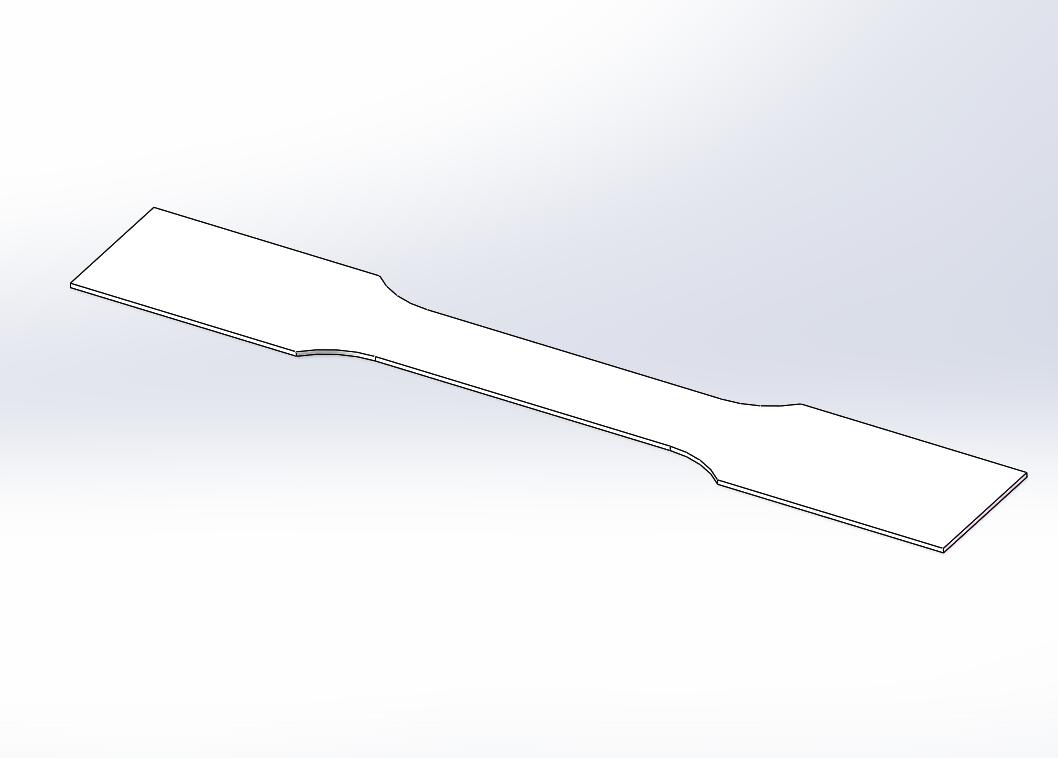

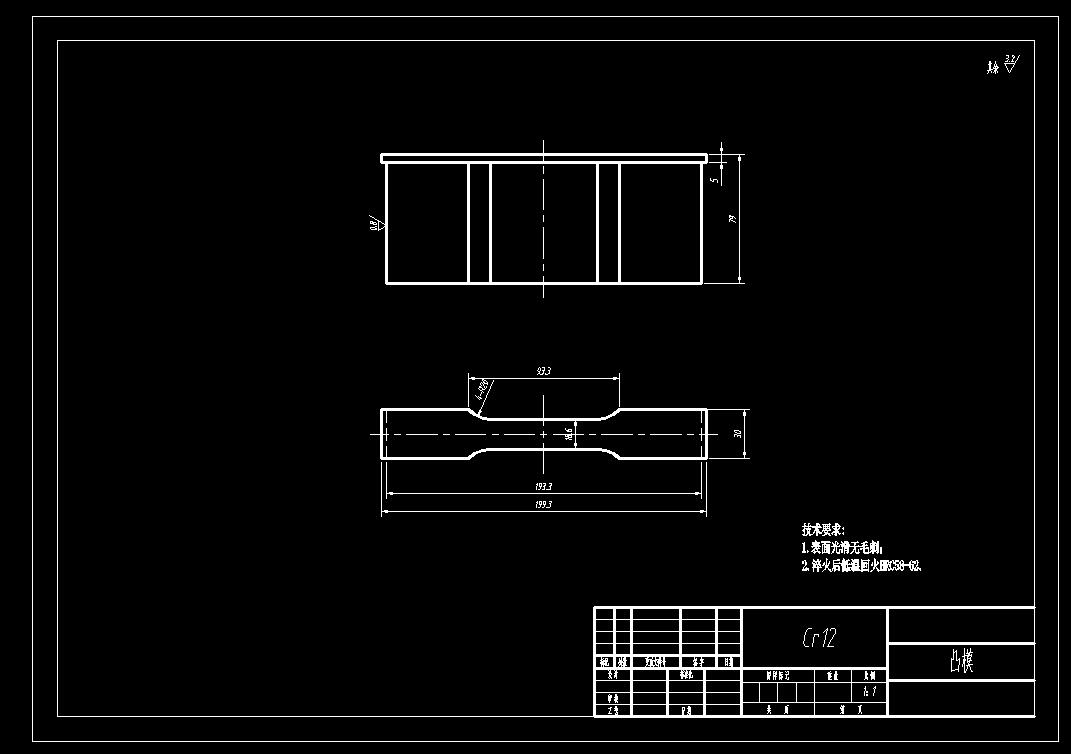

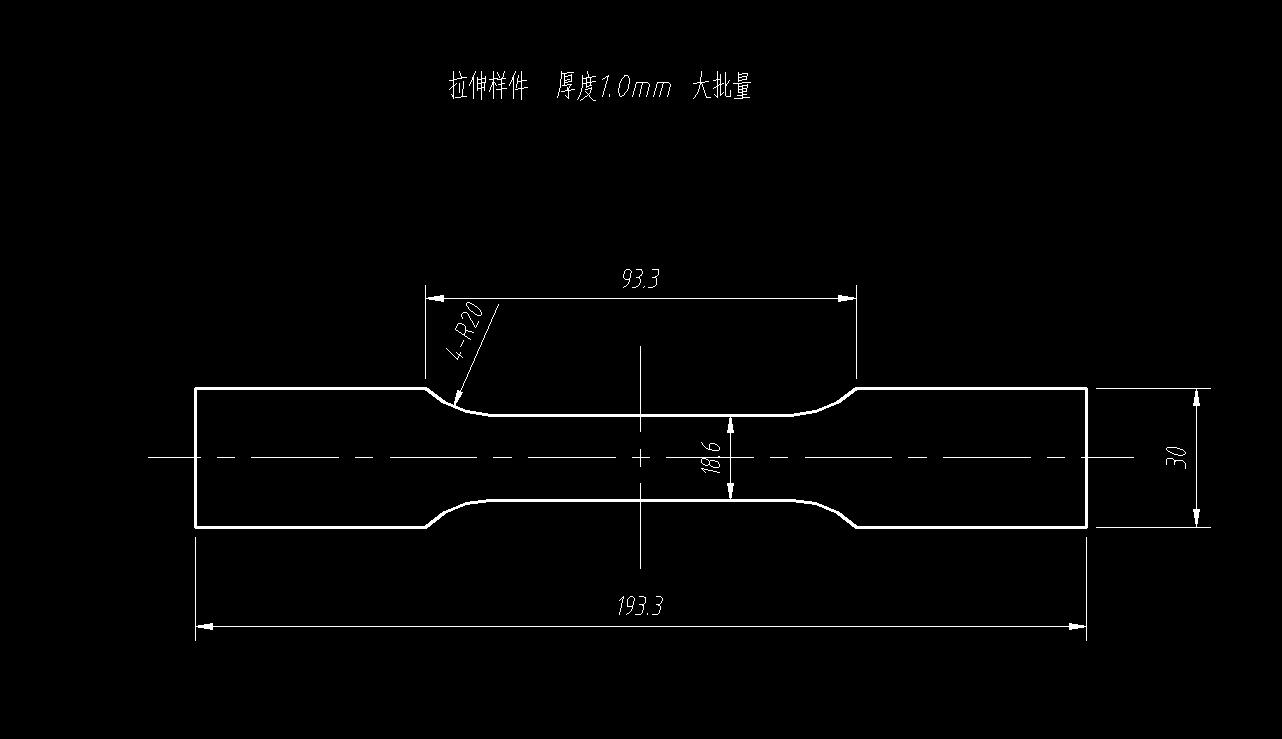

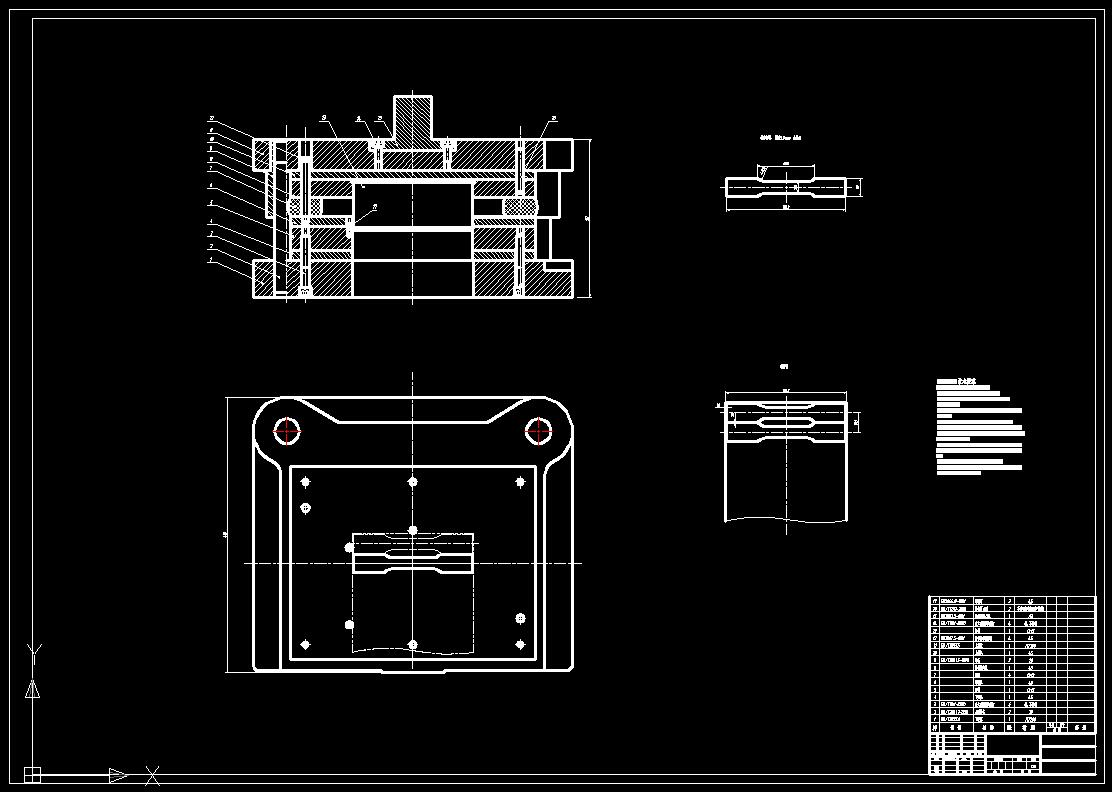

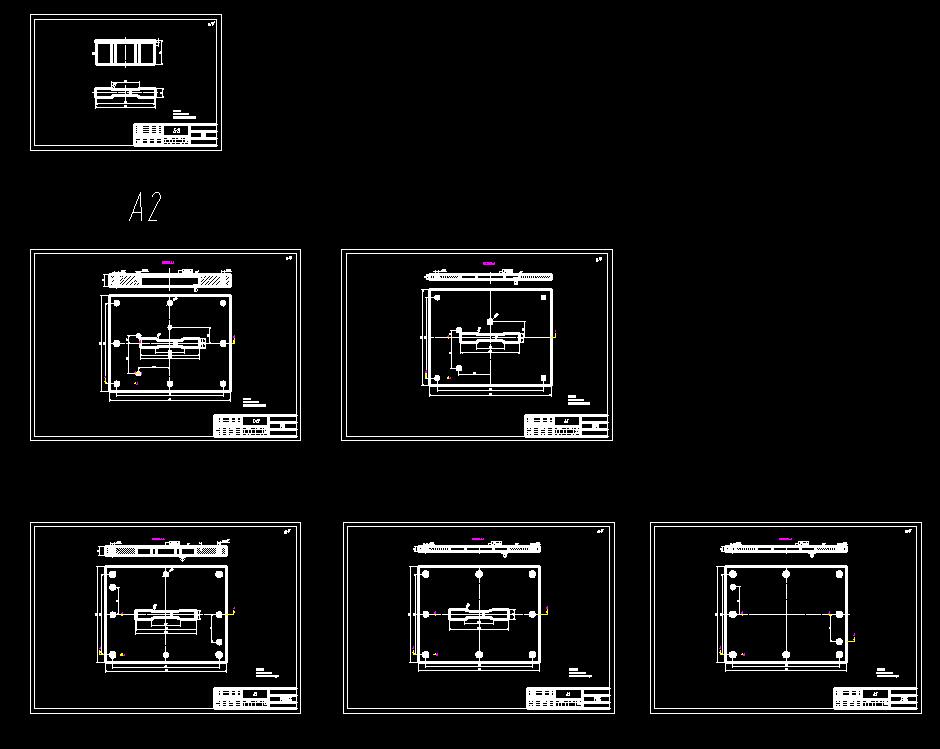

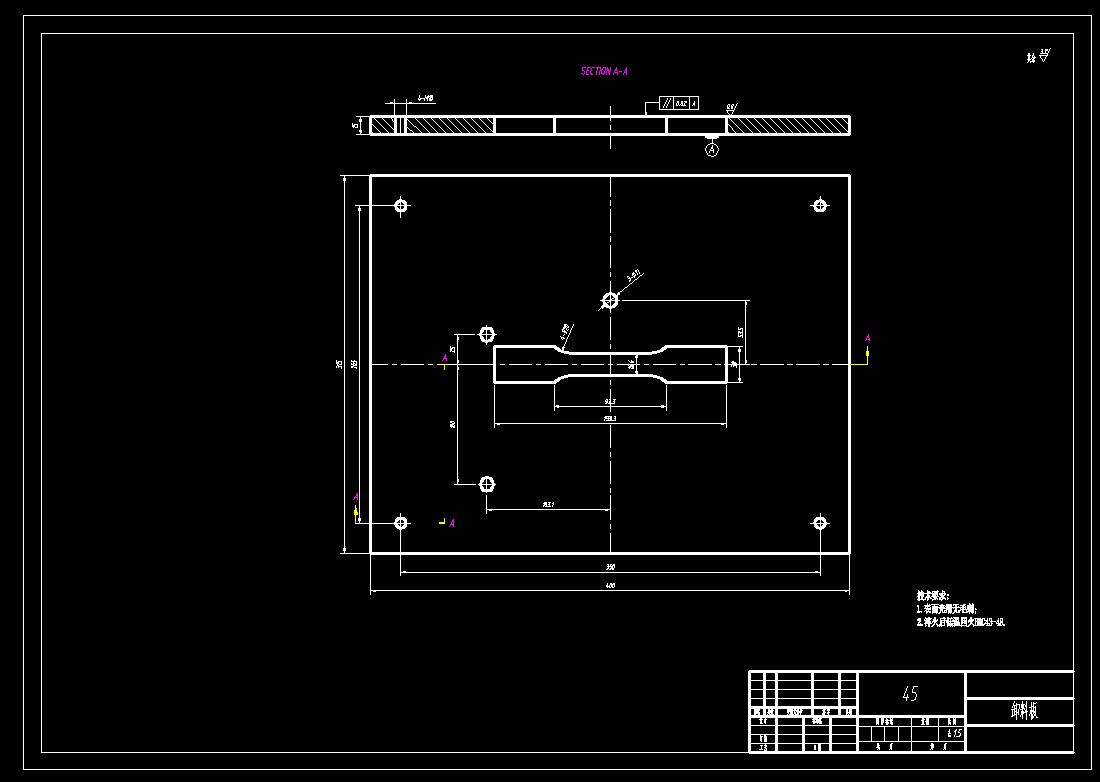

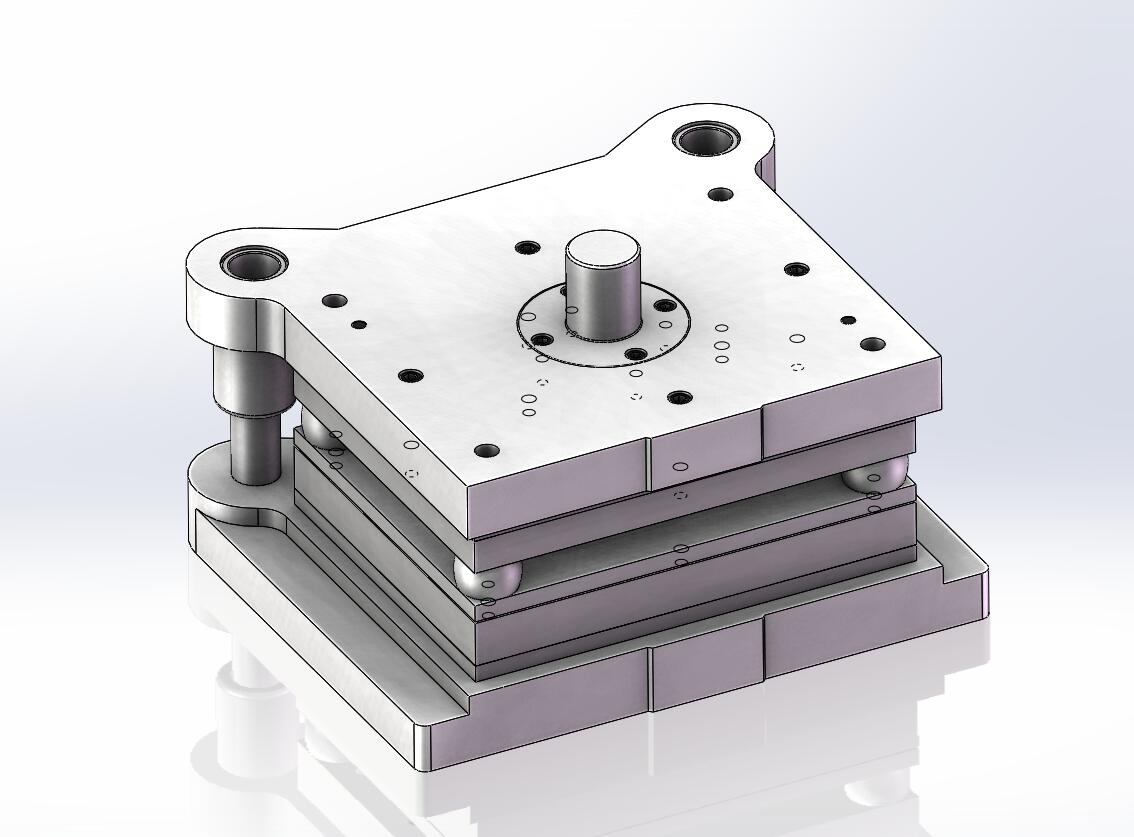

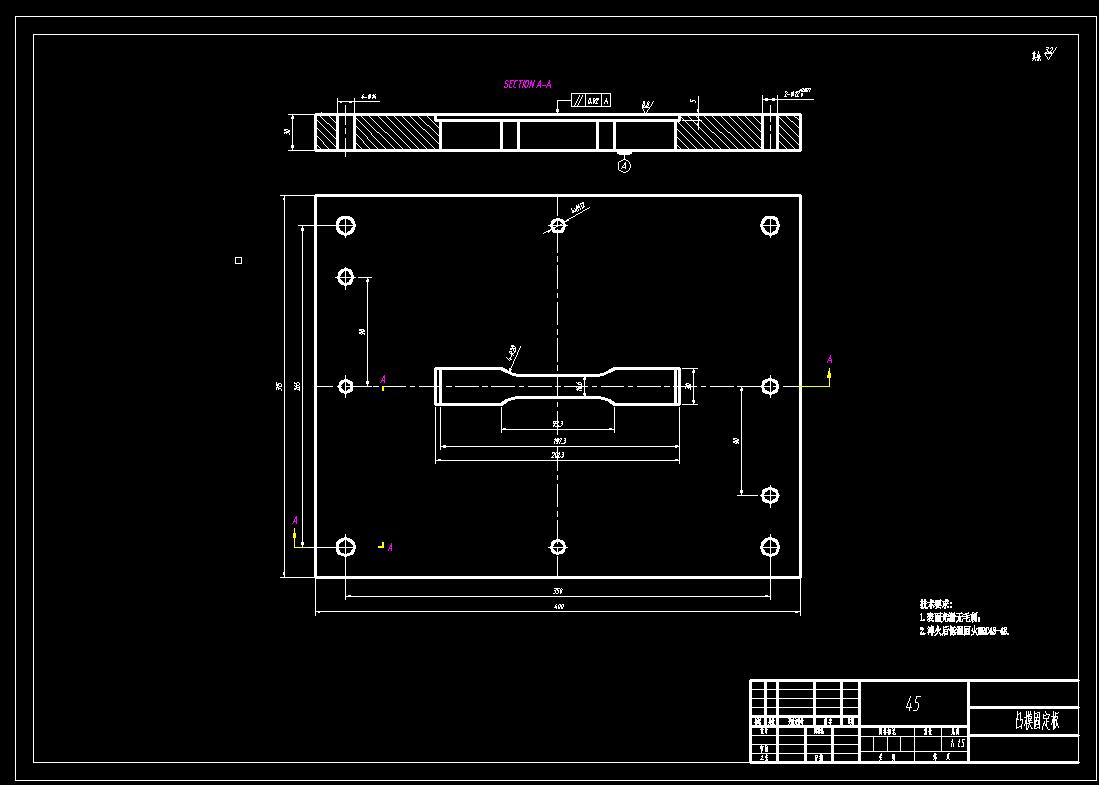

拉伸样件落料模(CAD图+SW三维)图纸下载，该图纸类型属于模具图纸、其他模具图纸，图纸大小4.15M，共计28个文件，包含3D图纸和2D图纸，图纸主格式为sldprt,step,dwg,sldasm，使用SOLIDWORKS 2015软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。拉伸样件落料模(CAD图+SW三维)
下载需要100金币
立即下载 收藏
图纸信息
图纸ID ：560929
文件大小：4.15M
所需金币：100
图纸参数：可编辑，包含特征参数
图纸分类：模具图纸
图纸格式：sldprt,step,dwg,sldasm
软件版本：SOLIDWORKS 2015
作者
成宗
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  拉伸样件.SLDPRT | 49.68K |
| 2 |  拉伸样件.STEP | 34.63K |
| 3 |  拉伸样件落料模.dwg | 298.09K |
| 4 | 装配体.STEP | 1.46M |
| 5 | 10_上垫板.SLDPRT | 77.41K |
| 6 | 11_上模座.SLDPRT | 143.19K |
| 7 | 12_圆柱头卸料螺钉.SLDPRT | 60.78K |
| 8 | 13_凸模.SLDPRT | 69.64K |
| 9 | 15_凸缘模柄B型.SLDPRT | 107.68K |
| 10 | 17_导料销.SLDPRT | 58.70K |
| 11 | 1_下模座.SLDPRT | 148.74K |
| 12 | 2_A型导柱.SLDPRT | 61.85K |
| 13 | 4_下垫板.SLDPRT | 82.57K |
| 14 | 5_凹模.SLDPRT | 122.30K |
| 15 | 6_卸料板.SLDPRT | 88.06K |
| 16 | 7_橡胶.SLDPRT | 107.50K |
| 17 | 8_凸模固定板.SLDPRT | 112.42K |
| 18 | 9_导套.SLDPRT | 126.52K |
| 19 | B18.3.1M-10x1.5x30HexSHCS--30CHX.sldprt | 216.81K |
| 20 | B18.3.1M-12x1.75x80HexSHCS--36CHX.sldprt | 191.98K |
| 21 | B18.3.1M-12x1.75x90HexSHCS--36CHX.sldprt | 185.32K |
| 22 | GB_CONNECTING_PIECE_PIN_DP12X80.sldprt | 116.21K |
| 23 | GB_CONNECTING_PIECE_PIN_DP12X90.sldprt | 115.22K |
| 24 |  上模.SLDASM | 299.05K |
| 25 | 下模.SLDASM | 172.25K |
| 26 | 工件.SLDPRT | 55.88K |
| 27 | 拉伸样件1.SLDPRT | 217.03K |
| 28 | 装配体.SLDASM | 391.40K |
