曲轴工艺及夹具设计
图纸描述

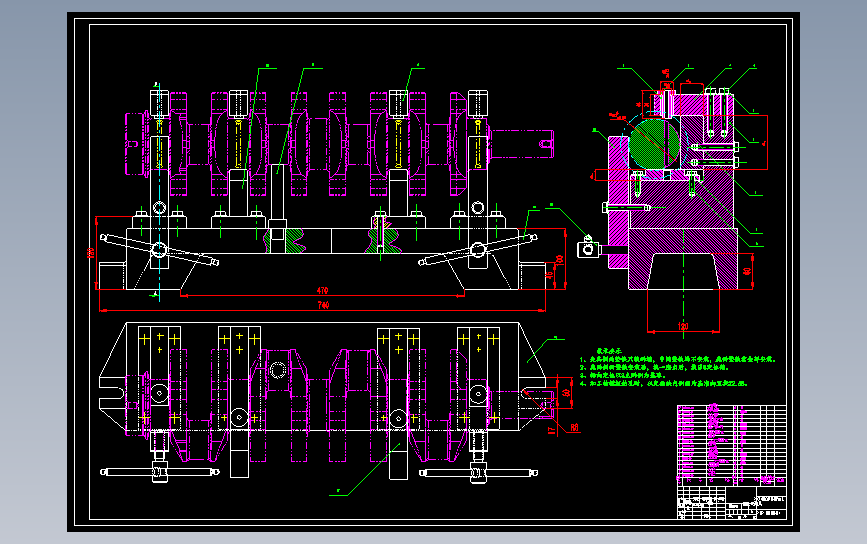

曲轴工艺及夹具设计图纸下载，该图纸类型属于五金工具、五金配件图纸，图纸大小1.42M，共计17个文件，包含2D图纸，图纸主格式为dwg，使用AotuCAD软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要10金币 推广可免费下载
立即下载 收藏
图纸信息
作者
胡思
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  说明书.doc | 3.22M |
| 2 |  YC4108Q曲轴加工工序卡片14.dwg | 46.66K |
| 3 | YC4108Q曲轴加工工序卡片16.dwg | 43.09K |
| 4 | YC4108Q曲轴加工工序卡片21.dwg | 44.72K |
| 5 | YC4108Q曲轴加工工序卡片23.dwg | 47.25K |
| 6 | YC4108Q曲轴加工工序卡片24.dwg | 46.94K |
| 7 | YC4108Q曲轴加工工序卡片9.dwg | 43.47K |
| 8 | YC4108Q曲轴加工过程卡片1.dwg | 46.76K |
| 9 | YC4108Q曲轴加工过程卡片2.dwg | 46.86K |
| 10 | YC4108Q曲轴加工过程卡片3.dwg | 46.92K |
| 11 | YC4108Q曲轴加工过程卡片4.dwg | 46.98K |
| 12 | YC4108Q曲轴加工过程卡片5.dwg | 47.01K |
| 13 | 曲轴钻直油孔夹具图A2.dwg | 243.95K |
| 14 | 曲轴钻直油孔夹具定位支柱A3.dwg | 31.71K |
| 15 | 曲轴钻直油孔夹具定位铁A3.dwg | 50.91K |
| 16 | 曲轴钻直油孔夹具钻模板A3.dwg | 34.31K |
| 17 | 曲轴铣键槽夹具图A2.dwg | 139.56K |
