汽车变速箱加工工艺及夹具设计（毕业设计）
图纸描述

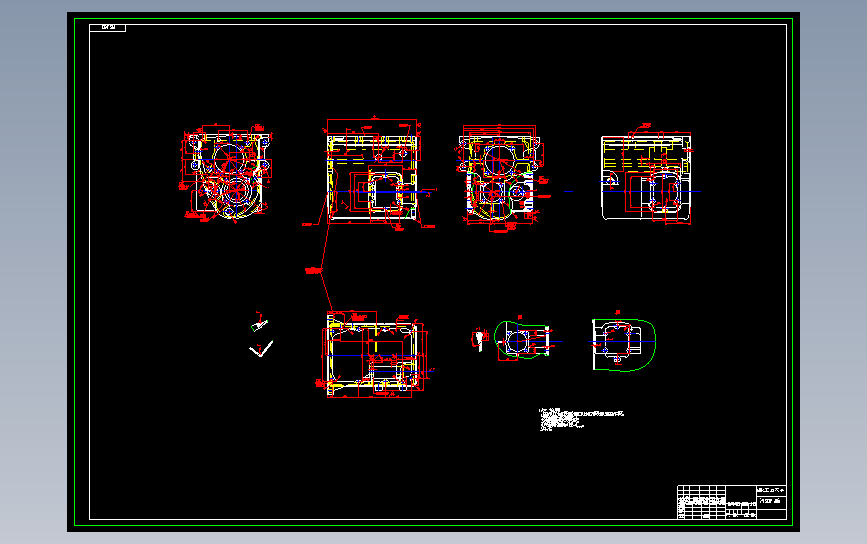

汽车变速箱加工工艺及夹具设计（毕业设计）图纸下载，该图纸类型属于交通运输、其他图纸，图纸大小1.57M，共计25个文件，包含2D图纸，图纸主格式为dwg，使用AotuCAD软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要10金币 推广可免费下载
立即下载 收藏
图纸信息
作者
BreezyChampion
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  工序卡片8.dwg | 90.99K |
| 2 | 工艺卡片1.dwg | 64.76K |
| 3 | 工艺卡片10.dwg | 65.52K |
| 4 | 工艺卡片11.dwg | 94.32K |
| 5 | 工艺卡片12.dwg | 69.90K |
| 6 | 工艺卡片13.dwg | 71.99K |
| 7 | 工艺卡片14.dwg | 67.30K |
| 8 | 工艺卡片15.dwg | 59.76K |
| 9 | 工艺卡片17.dwg | 76.58K |
| 10 | 工艺卡片18.dwg | 73.74K |
| 11 | 工艺卡片2.dwg | 81.60K |
| 12 | 工艺卡片3.dwg | 63.36K |
| 13 | 工艺卡片4.dwg | 65.92K |
| 14 | 工艺卡片5.dwg | 89.06K |
| 15 | 工艺卡片7.dwg | 89.27K |
| 16 | 工艺卡片9.dwg | 72.12K |
| 17 |  摘要.doc | 40.00K |
| 18 | 汽车变速箱箱体加工工艺及夹具设计.doc | 1.03M |
| 19 | 变速箱-外壳.dwg | 269.66K |
| 20 | 变速箱毛坯图.dwg | 105.56K |
| 21 | 粗精铣上盖结合面夹具.dwg | 87.54K |
| 22 | 粗铣前后端面夹具.dwg | 78.82K |
| 23 | 粗铣前后端面夹具夹具体.dwg | 75.67K |
| 24 | 钻工艺孔夹具.dwg | 145.71K |
| 25 | 钻工艺孔夹具钻模板.dwg | 51.34K |
