单拐曲轴机械加工工艺(论文+DWG图纸)
图纸描述

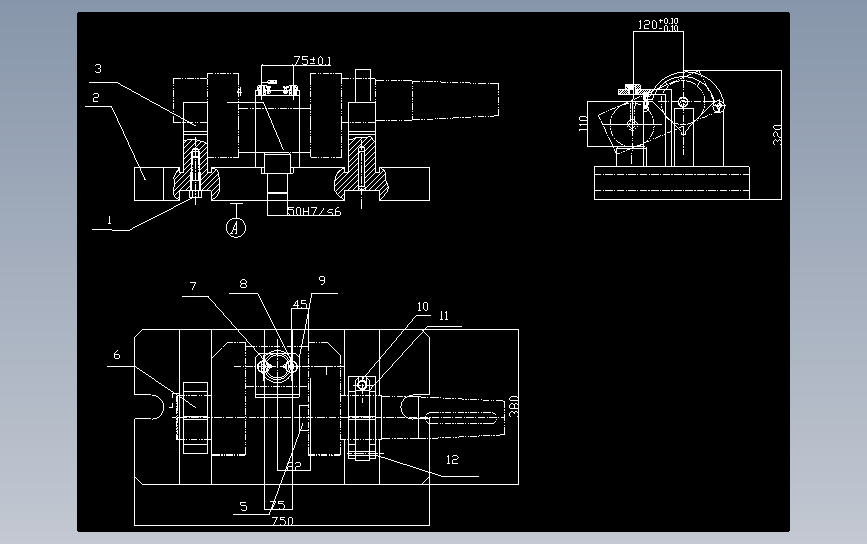

单拐曲轴机械加工工艺(论文+DWG图纸)图纸下载，该图纸类型属于机械设备、非标设备图纸，图纸大小1.9M，共计42个文件，包含2D图纸，图纸主格式为dwg，使用AotuCAD软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要10金币 推广可免费下载
立即下载 收藏
图纸信息
作者
於庭
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  说明书.doc | 716.00K |
| 2 | 说明书.doc | 716.00K |
| 3 | 工艺规程.doc | 1.10M |
| 4 |  半精车主轴颈右端.dwg | 27.32K |
| 5 | 半精车主轴颈左端.dwg | 25.55K |
| 6 | 半精车连杆轴颈侧板.dwg | 27.92K |
| 7 | 夹具装配图.dwg | 78.99K |
| 8 | 曲轴零件图.dwg | 77.26K |
| 9 | 磨主轴颈右端并圆角.dwg | 32.61K |
| 10 | 磨主轴颈左端并圆角.dwg | 33.02K |
| 11 | 磨连杆轴颈.dwg | 29.23K |
| 12 | 磨锥度.dwg | 26.95K |
| 13 | 粗车连杆轴颈侧板.dwg | 26.30K |
| 14 | 车主轴右端.dwg | 28.23K |
| 15 | 车主轴左端.dwg | 27.45K |
| 16 | 车锥度并倒角.dwg | 27.14K |
| 17 | 钻主轴颈左端油孔并扩孔，锪孔；钻连杆轴颈油孔并攻螺纹.dwg | 31.29K |
| 18 | 钻第一侧板油孔并攻螺纹；钻两侧板下端4--20孔并攻丝.dwg | 31.89K |
| 19 | 钻连杆轴颈斜油孔.dwg | 31.86K |
| 20 | 铣端面打中心孔.dwg | 28.08K |
| 21 | 铣连杆轴颈上下端.dwg | 28.39K |
| 22 | 铣键槽.dwg | 27.20K |
| 23 | 工艺规程.doc | 1.10M |
| 24 | 半精车主轴颈右端.dwg | 27.32K |
| 25 | 半精车主轴颈左端.dwg | 25.55K |
| 26 | 半精车连杆轴颈侧板.dwg | 27.92K |
| 27 | 夹具装配图.dwg | 78.99K |
| 28 | 曲轴零件图.dwg | 77.26K |
| 29 | 磨主轴颈右端并圆角.dwg | 32.61K |
| 30 | 磨主轴颈左端并圆角.dwg | 33.02K |
| 31 | 磨连杆轴颈.dwg | 29.23K |
| 32 | 磨锥度.dwg | 26.95K |
| 33 | 粗车连杆轴颈侧板.dwg | 26.30K |
| 34 | 车主轴右端.dwg | 28.23K |
| 35 | 车主轴左端.dwg | 27.45K |
| 36 | 车锥度并倒角.dwg | 27.14K |
| 37 | 钻主轴颈左端油孔并扩孔，锪孔；钻连杆轴颈油孔并攻螺纹.dwg | 31.29K |
| 38 | 钻第一侧板油孔并攻螺纹；钻两侧板下端4--20孔并攻丝.dwg | 31.89K |
| 39 | 钻连杆轴颈斜油孔.dwg | 31.86K |
| 40 | 铣端面打中心孔.dwg | 28.08K |
| 41 | 铣连杆轴颈上下端.dwg | 28.39K |
| 42 | 铣键槽.dwg | 27.20K |
