倾倒翻转机构
图纸描述

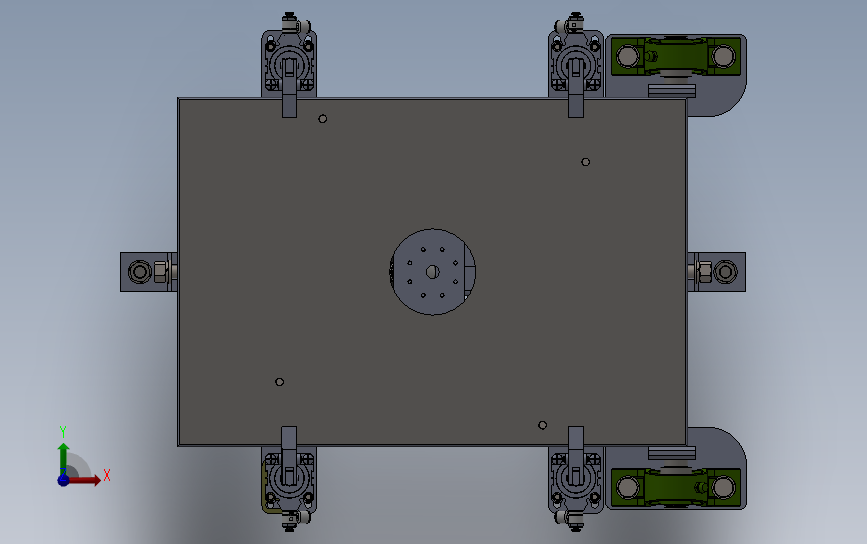

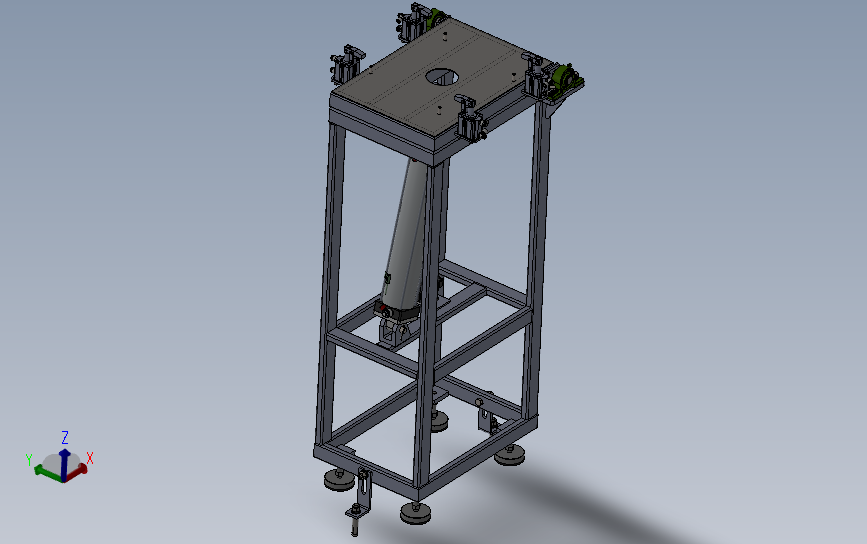

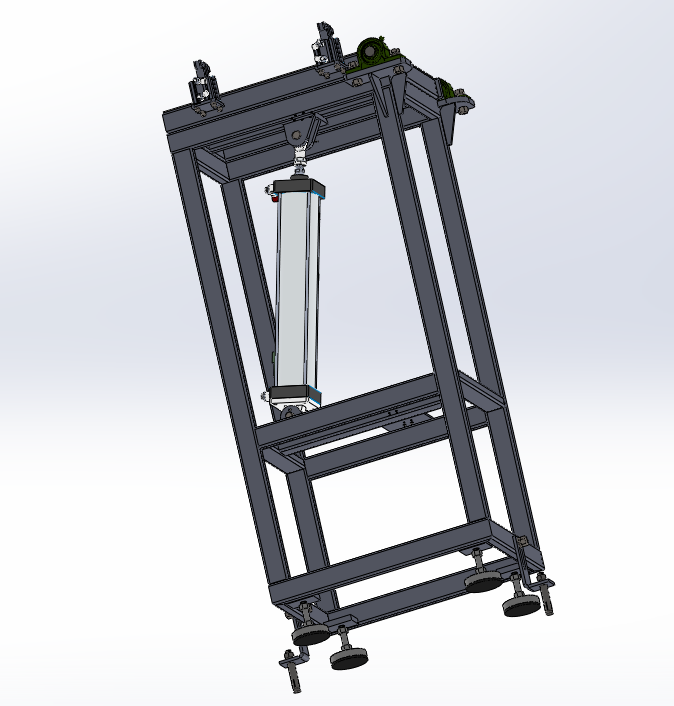

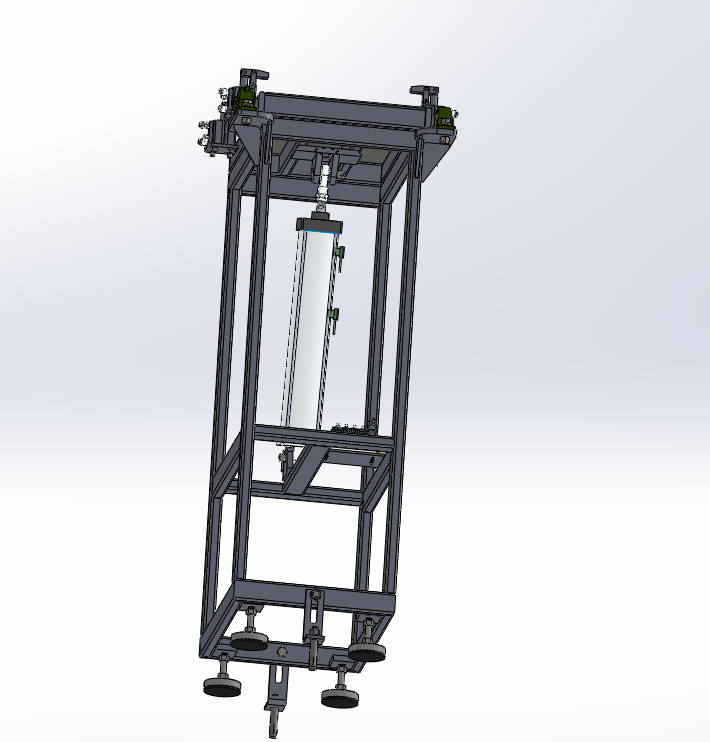

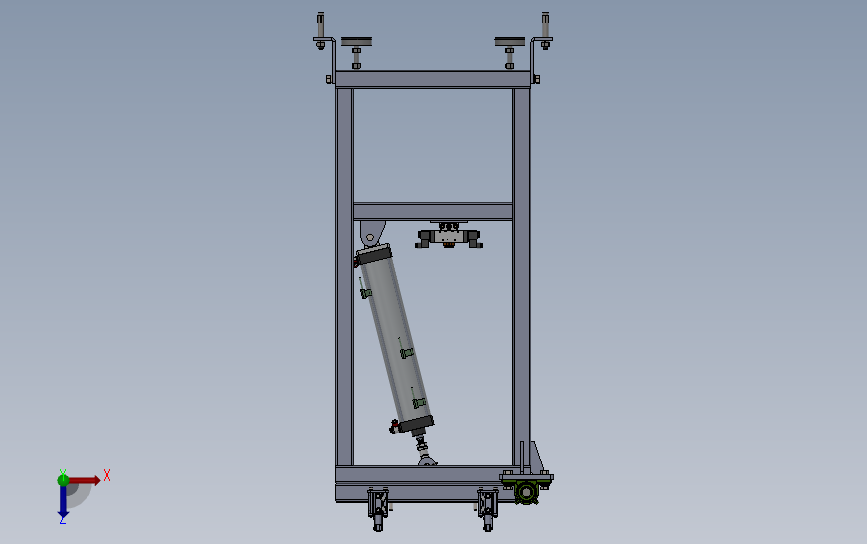

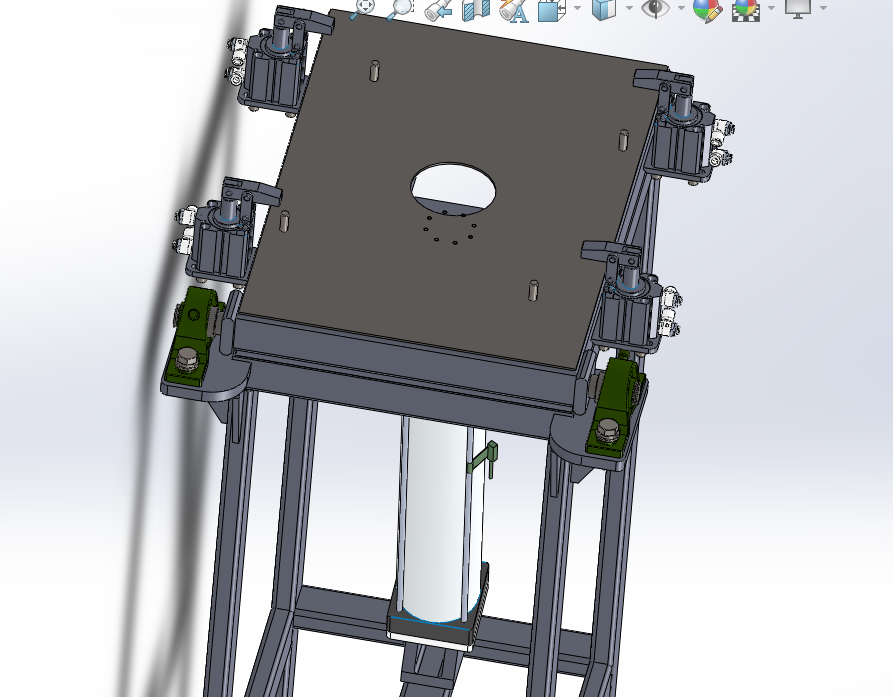

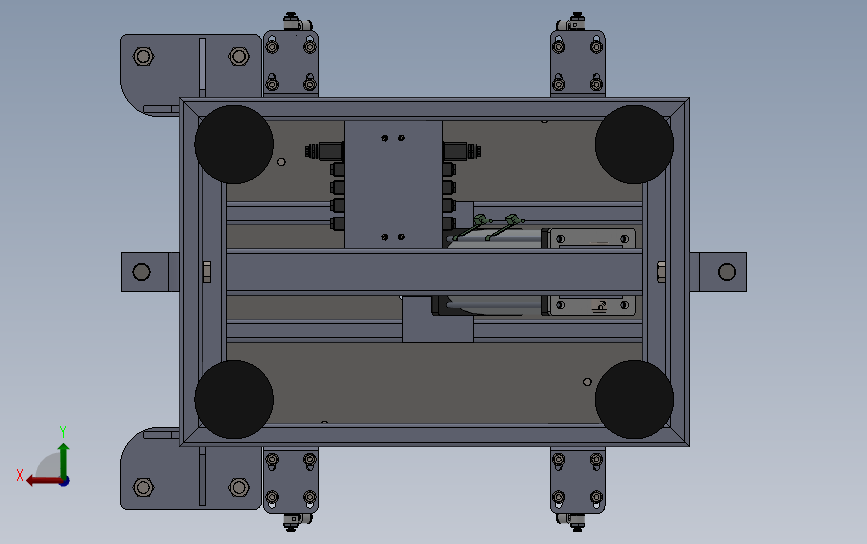

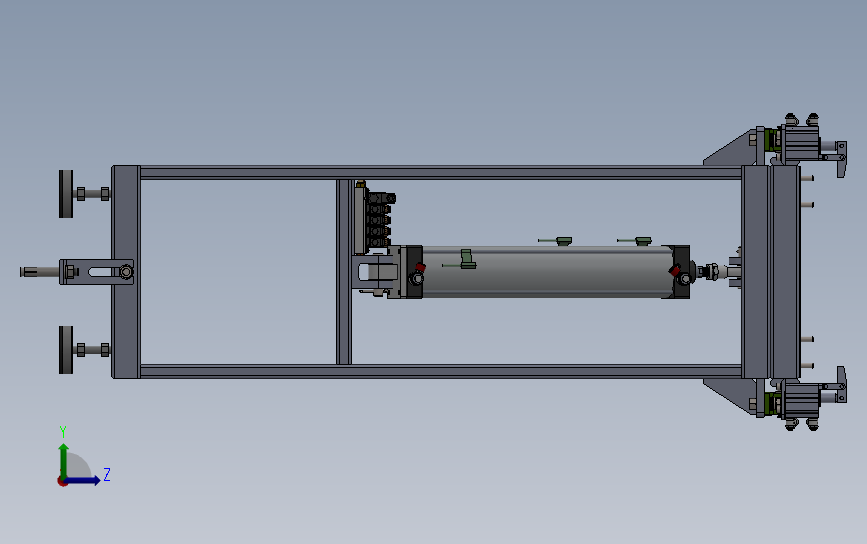

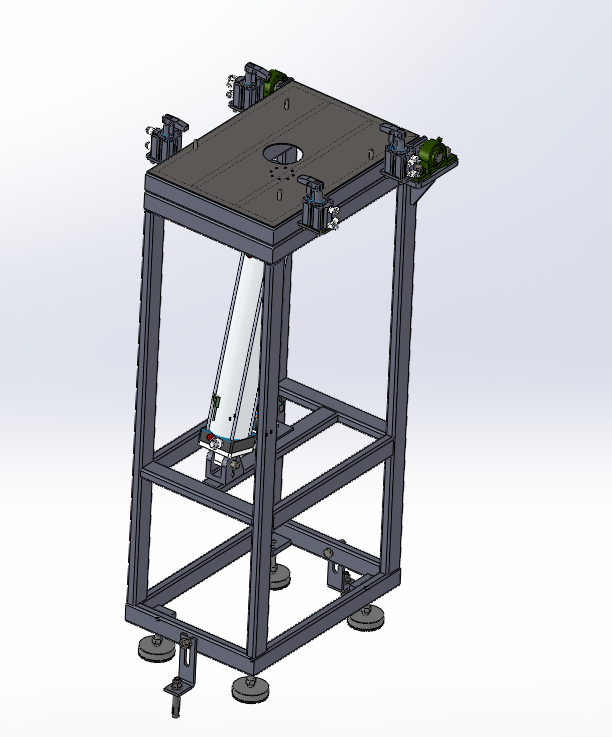

倾倒翻转机构图纸下载，该图纸类型属于零部件模型、传动部件图纸，图纸大小18.57M，共计37个文件，包含3D图纸，图纸主格式为sldprt,sldasm，使用SOLIDWORKS 2018软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要15金币 推广可免费下载
立即下载 收藏
图纸信息
作者
WX_202781
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  100-400系列电磁阀底座[200M5F].SLDPRT | 197.22K |
| 2 | BSL-G通用型消声器[BSL-G02].SLDPRT | 135.84K |
| 3 | GB／T818-2000十字槽盘头螺钉M3×45.SLDPRT | 106.02K |
| 4 | GB／T818-2000十字槽盘头螺钉M4×40.SLDPRT | 116.67K |
| 5 | GB／T93-1987标准型弹性垫圈装配4×1．1.SLDPRT | 72.93K |
| 6 | GB／T95-2002平垫圈C级4×0．8.SLDPRT | 65.22K |
| 7 | IBZ外六角堵头过渡接头[IBZ-02].SLDPRT | 91.72K |
| 8 | JB-ZG4763膨胀螺栓M16X120.SLDPRT | 201.73K |
| 9 | JYZDG-202-00常压煎药锅.SLDPRT | 2.73M |
| 10 | JYZDJZ-030-00-01固定L型板.SLDPRT | 92.69K |
| 11 | JYZDJZ-030-00-03调整垫片.SLDPRT | 65.98K |
| 12 |  JYZDJZ-030-00包装倾倒翻转机构总成.SLDASM | 4.15M |
| 13 | JYZDJZ-030-01-00-01包装翻板.SLDPRT | 102.25K |
| 14 | JYZDJZ-030-01-00-03杠杆气缸安装板.SLDPRT | 100.95K |
| 15 | JYZDJZ-030-01-00包装翻板组焊.SLDASM | 206.70K |
| 16 | JYZDJZ-030-01-01-00包装翻板框架.SLDPRT | 169.88K |
| 17 | JYZDJZ-030-01-02-00转轴焊件.SLDPRT | 179.36K |
| 18 | JYZDJZ-030-01-03-00气缸上支铰座.SLDPRT | 186.43K |
| 19 | JYZDJZ-030-02-00-01气缸下支铰座.SLDPRT | 99.68K |
| 20 | JYZDJZ-030-02-00包装翻板支架组焊.SLDASM | 231.47K |
| 21 | JYZDJZ-030-02-01-00包装翻板支架焊件.SLDPRT | 664.88K |
| 22 | JYZDJZ-030-03-00五联阀组件.SLDASM | 1.15M |
| 23 | SC标准气缸系列[SC-100X500-S].SLDPRT | 1.17M |
| 24 | UCP201-206系列带座外球面轴承[UCP206].SLDPRT | 645.82K |
| 25 | 三位五通双电控换向阀4V230C-08B.SLDPRT | 794.14K |
| 26 | 二位五通双电控换向阀（出线式）[XC4V220-08-G].SLDPRT | 617.11K |
| 27 | 包装倾倒底座.SLDPRT | 403.50K |
| 28 | 杠杆气缸JGL50.SLDPRT | 266.79K |
| 29 | 标准型FY-SC系列气缸安装附件单耳固定座CA[FY-SC100CA].SLDPRT | 91.06K |
| 30 | 气动快速管接头[PC10-02].SLDPRT | 209.01K |
| 31 | 气动快速管接头[PC8-02].SLDPRT | 221.36K |
| 32 | 水平调节地脚-金属脚杯配橡胶底座型AJPCTAJPCS[AJPCS-D100-M16-L100].SLDPRT | 107.04K |
| 33 | 电磁阀密封垫.SLDPRT | 46.86K |
| 34 | 磁控开关示意.SLDPRT | 60.94K |
| 35 | 调速接头PSL8-02.SLDPRT | 1.36M |
| 36 | 调速阀限出型调节接头[PSL-04-10].SLDPRT | 1.61M |
| 37 | 鱼眼接头[F-1020-FBJ].SLDPRT | 114.55K |
