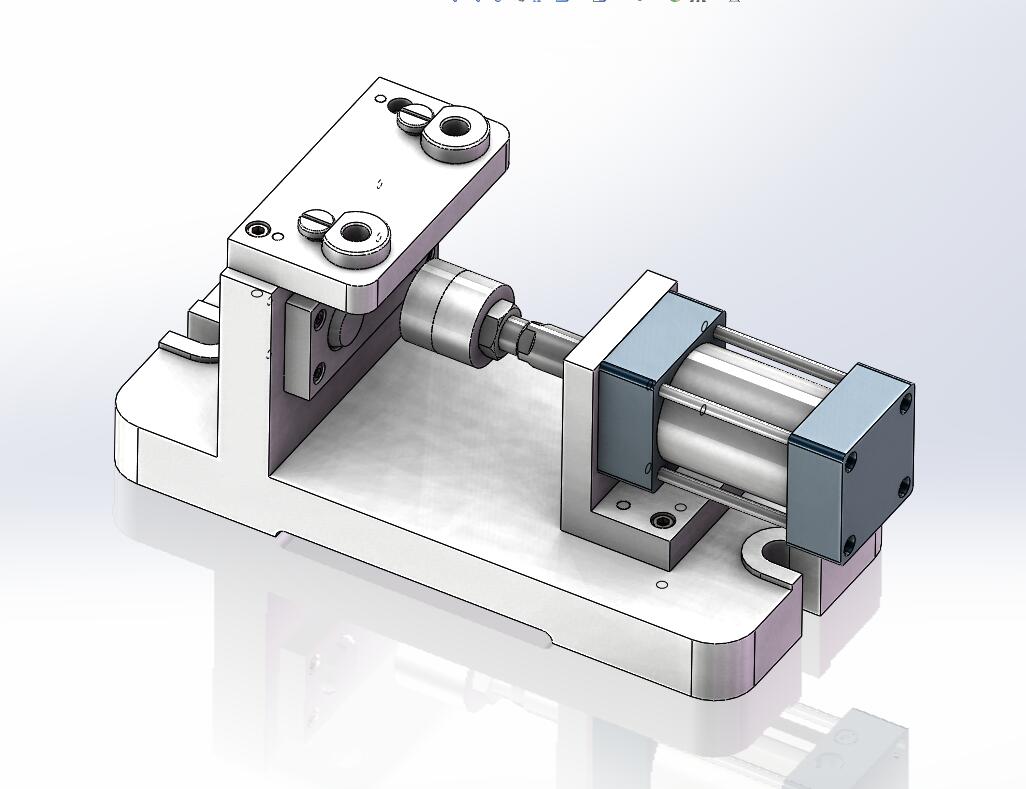

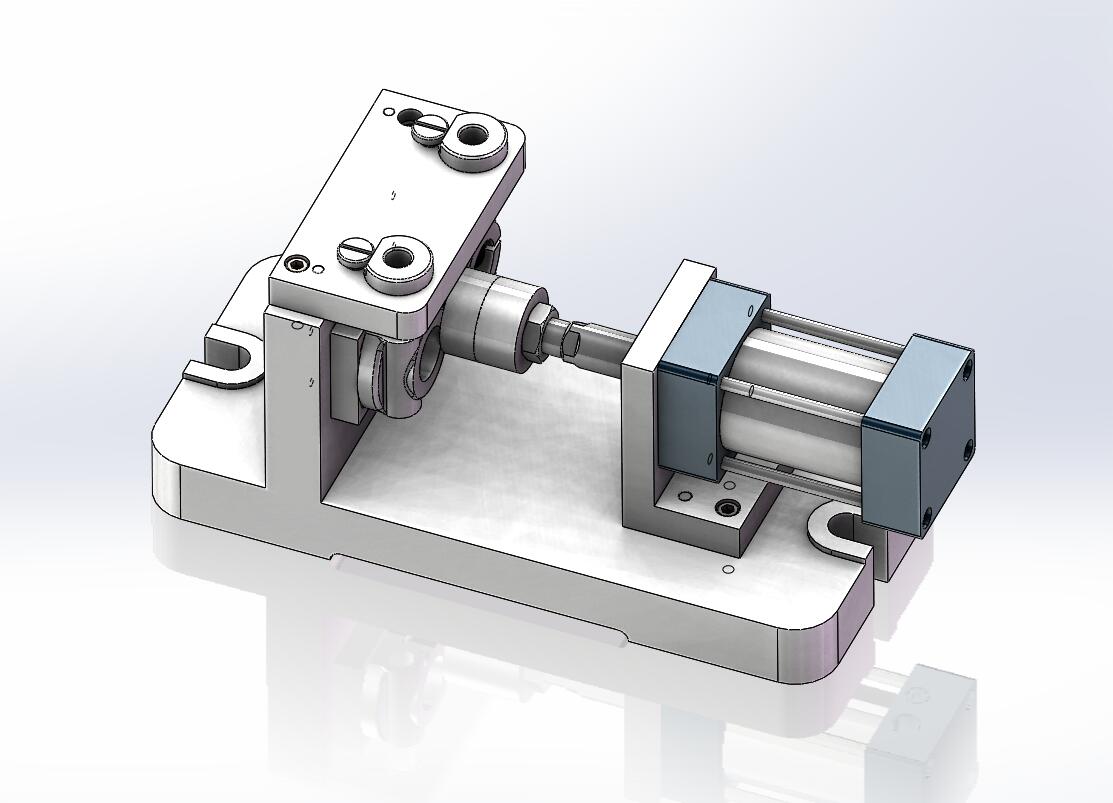

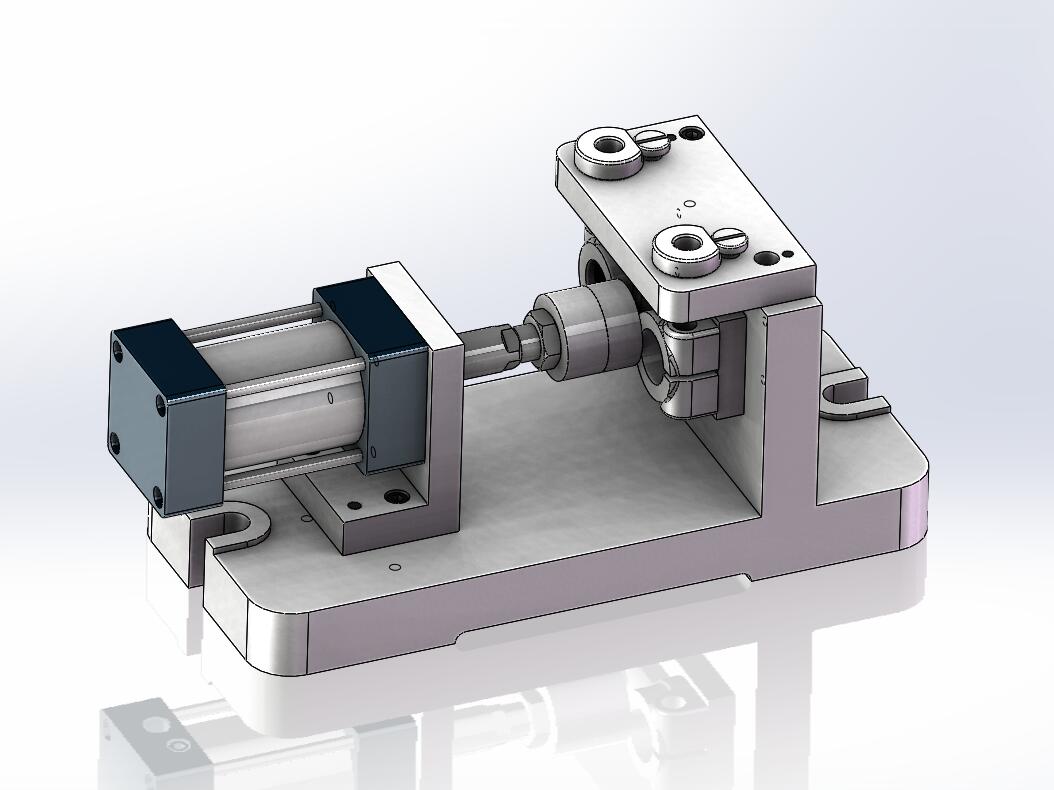

连接臂钻孔夹具
图纸描述
连接臂钻孔夹具图纸下载，该图纸类型属于机械设备、加工机械图纸，图纸大小4.46M，共计24个文件，包含3D图纸和2D图纸，图纸主格式为dwg,step,sldprt,sldasm，使用SOLIDWORKS 2015软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。连接臂钻孔夹具
下载需要100金币
立即下载 收藏
图纸信息
图纸ID ：558597
文件大小：4.46M
所需金币：100
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：dwg,step,sldprt,sldasm
软件版本：SOLIDWORKS 2015
作者
尚症
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|

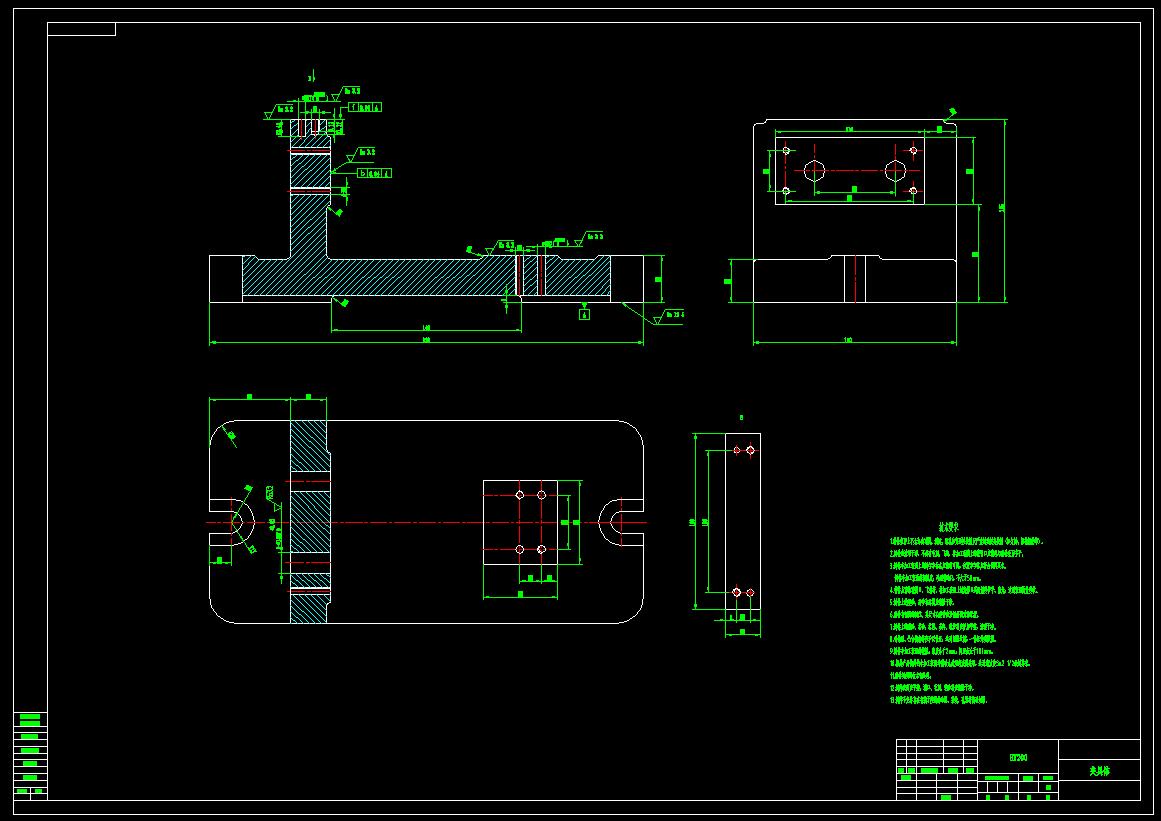

| 1 |  夹具体24.dwg | 114.51K |
| 2 |  装配体.STEP | 2.13M |

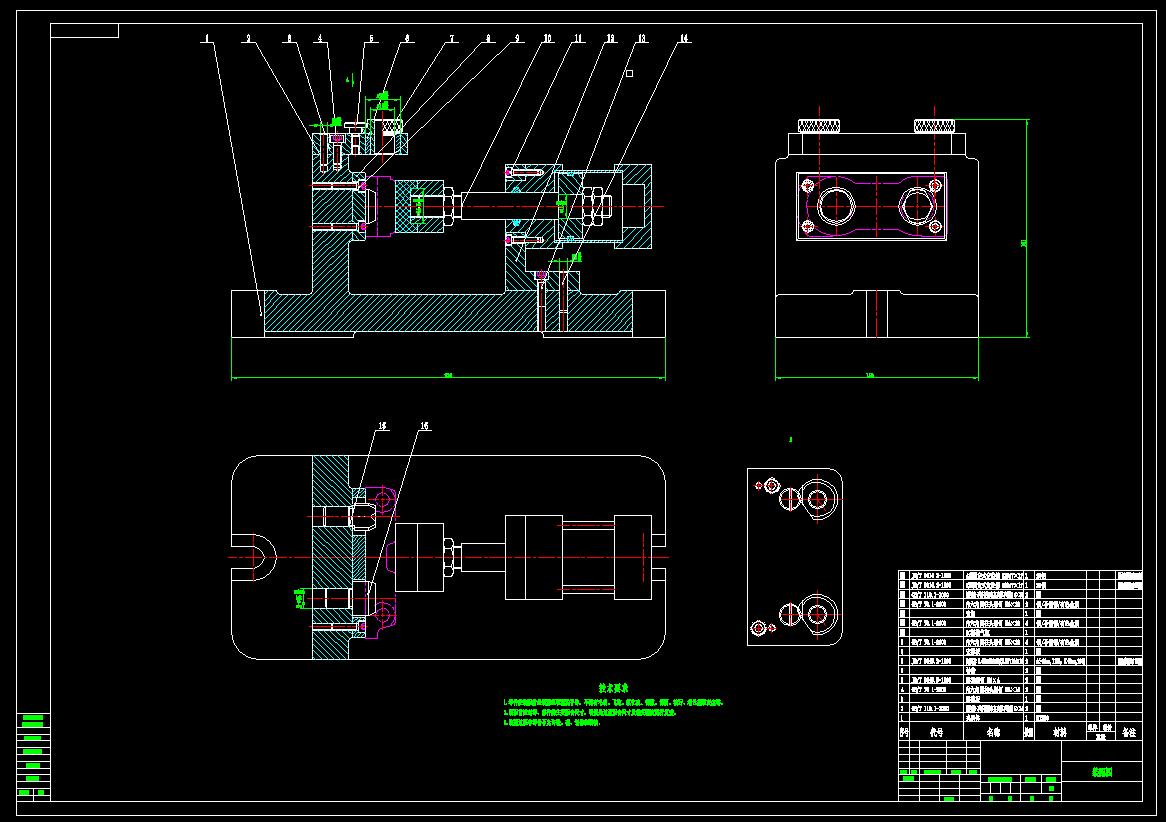

| 3 | 钻2-10.5孔装配图.dwg | 256.67K |
| 4 |  12_支架.SLDPRT | 104.54K |
| 5 | 15_B型固定式定位销B20f7×17.SLDPRT | 80.27K |
| 6 | 16_A型固定式定位销B20f7×17.SLDPRT | 74.36K |
| 7 | 1_夹具体.SLDPRT | 173.77K |
| 8 | 3_钻模板.SLDPRT | 95.83K |
| 9 | 5_钻套螺钉M6×4.SLDPRT | 82.10K |
| 10 | 6_衬套.SLDPRT | 96.30K |
| 11 | 6_衬套2.SLDPRT | 84.95K |
| 12 | 8_支撑板.SLDPRT | 102.53K |
| 13 | B18.2.4.1M-HexnutStyle1M16x2--D-N.sldprt | 121.53K |
| 14 | B18.3.1M-5x0.8x20HexSHCS--20CHX.sldprt | 213.52K |
| 15 | B18.3.1M-6x1.0x30HexSHCS--30CHX.sldprt | 219.49K |
| 16 | GB_CONNECTING_PIECE_PIN_DP5X30.sldprt | 117.46K |

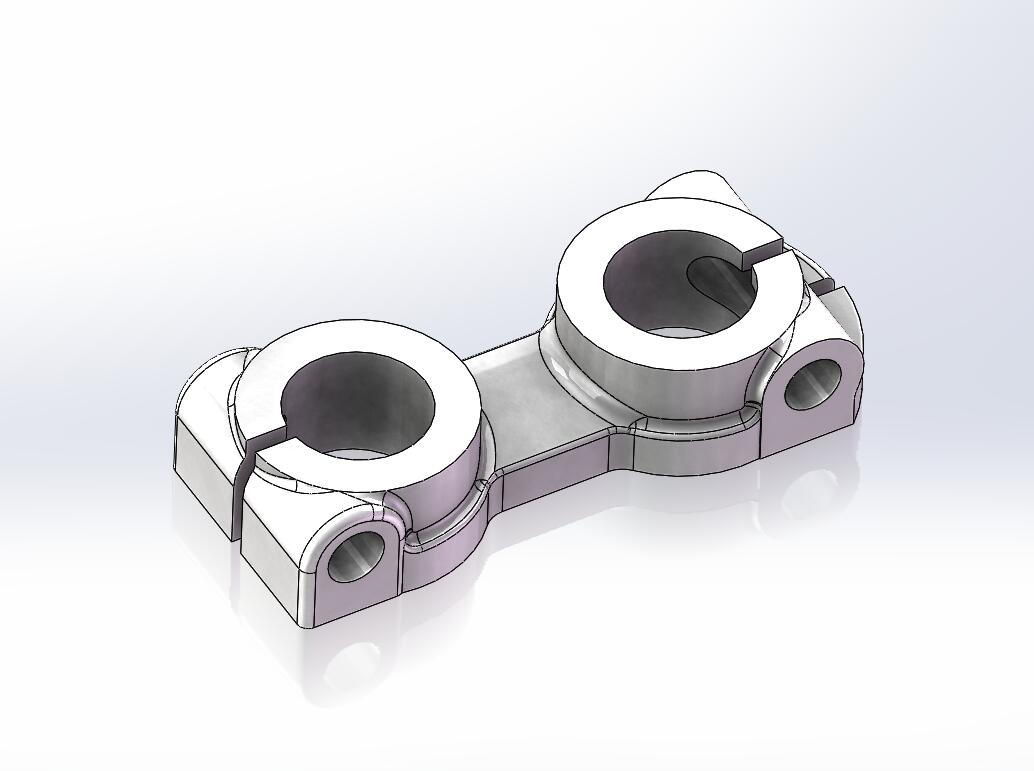

| 17 | 工件.SLDPRT | 562.86K |
| 18 |  装配体.SLDASM | 555.94K |
| 19 | 零件1.SLDPRT | 70.05K |
| 20 | 零件2.SLDPRT | 66.42K |
| 21 | SC50x30_000___.SLDASM | 171.80K |
| 22 | _SC-50-M16x1.5-Nut.sldprt | 70.00K |
| 23 | _SC-50x300_r.sldprt | 60.50K |
| 24 | _SC50X30_c.sldprt | 128.50K |
