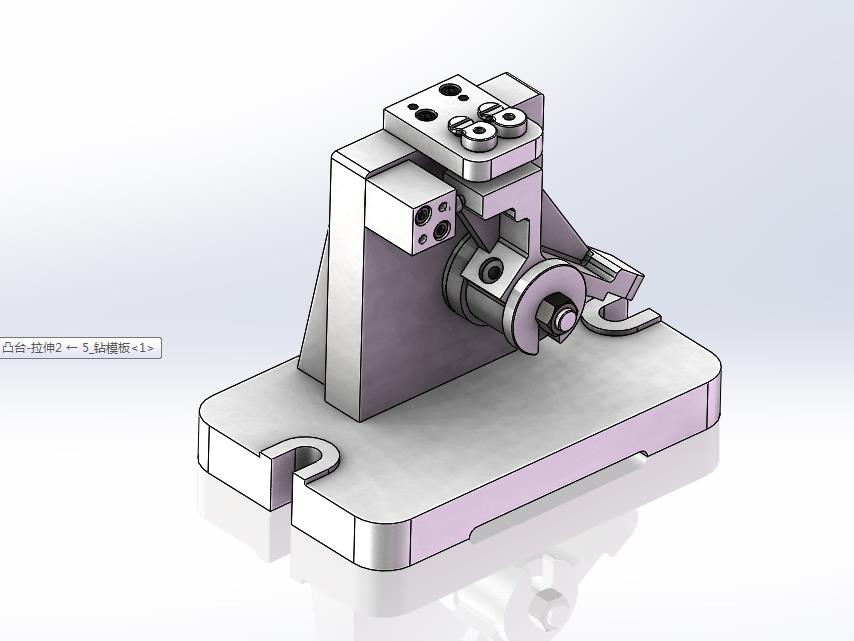

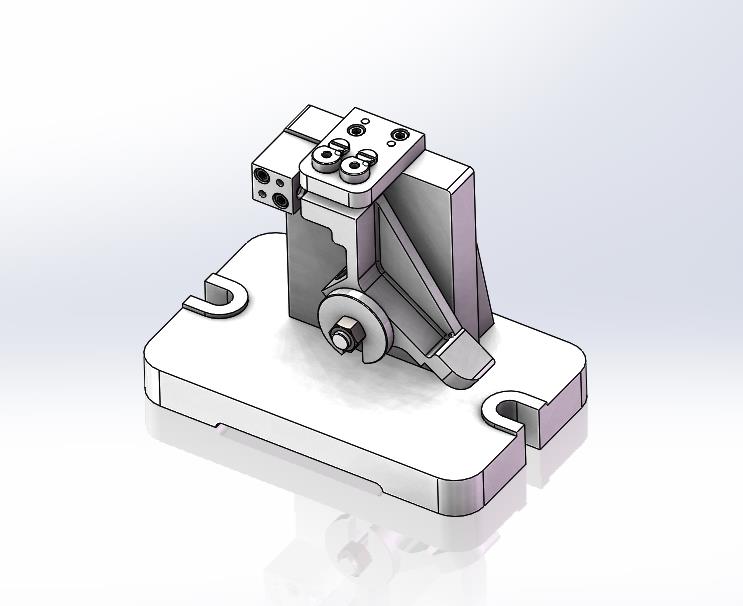

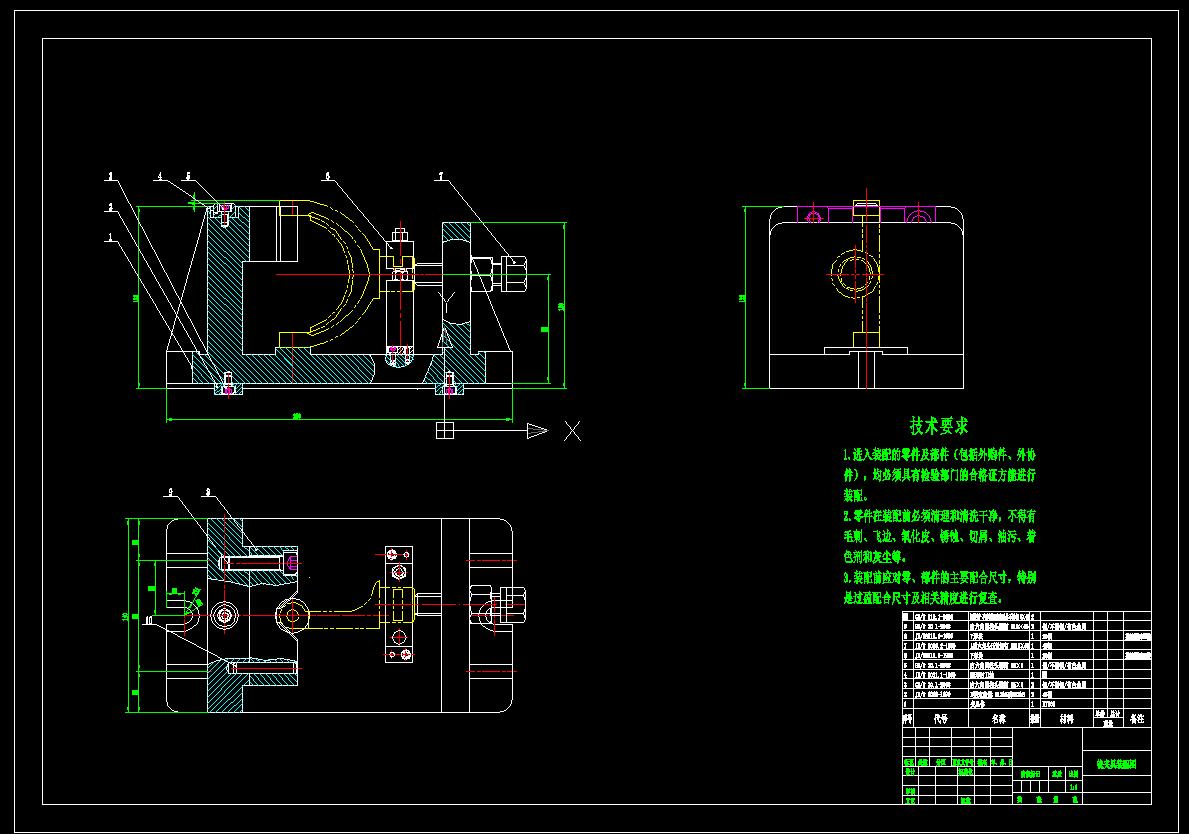

杠杆（CA6140车床）钻孔夹具
图纸描述
杠杆（CA6140车床）钻孔夹具图纸下载，该图纸类型属于机械设备、加工机械图纸，图纸大小2.62M，共计17个文件，包含3D图纸，图纸主格式为step,sldprt,sldasm，使用SOLIDWORKS 2015软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。杠杆（CA6140车床）钻孔夹具
下载需要90金币
立即下载 收藏
图纸信息
作者
WX_202792
已分享: 份作品

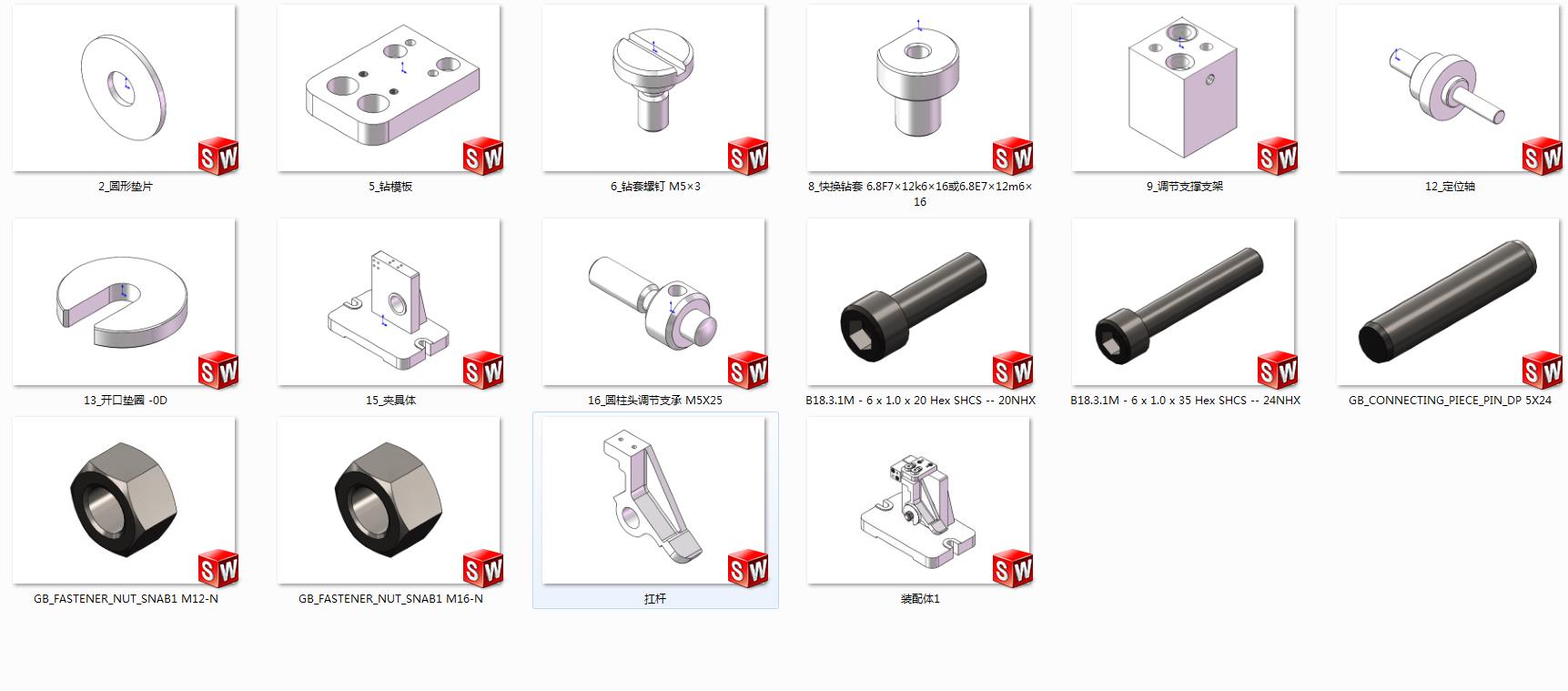

文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  装配体1.STEP | 1.03M |
| 2 |  12_定位轴.SLDPRT | 78.14K |
| 3 | 13_开口垫圈-0D.SLDPRT | 73.34K |
| 4 | 15_夹具体.SLDPRT | 184.99K |
| 5 | 16_圆柱头调节支承M5X25.SLDPRT | 108.19K |
| 6 | 2_圆形垫片.SLDPRT | 60.97K |
| 7 | 5_钻模板.SLDPRT | 101.56K |
| 8 | 6_钻套螺钉M5×3.SLDPRT | 78.19K |
| 9 | 8_快换钻套6.8F7×12k6×16或6.8E7×12m6×16.SLDPRT | 85.34K |
| 10 | 9_调节支撑支架.SLDPRT | 90.81K |
| 11 | B18.3.1M-6x1.0x20HexSHCS--20NHX.sldprt | 172.59K |
| 12 | B18.3.1M-6x1.0x35HexSHCS--24NHX.sldprt | 170.86K |
| 13 | GB_CONNECTING_PIECE_PIN_DP5X24.sldprt | 117.52K |
| 14 | GB_FASTENER_NUT_SNAB1M12-N.sldprt | 141.07K |
| 15 | GB_FASTENER_NUT_SNAB1M16-N.sldprt | 141.74K |
| 16 | 扛杆.SLDPRT | 178.65K |
| 17 |  装配体1.SLDASM | 313.65K |
