消音器隔板落料拉深模（CAD图+UG三维）
图纸描述

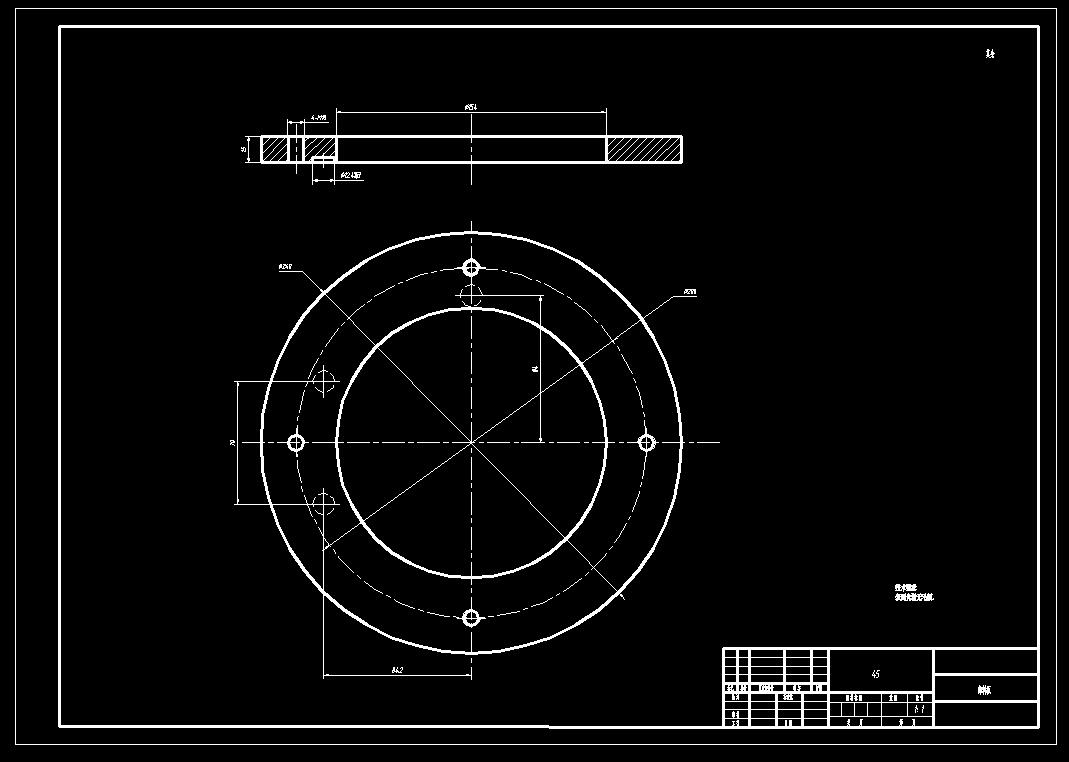

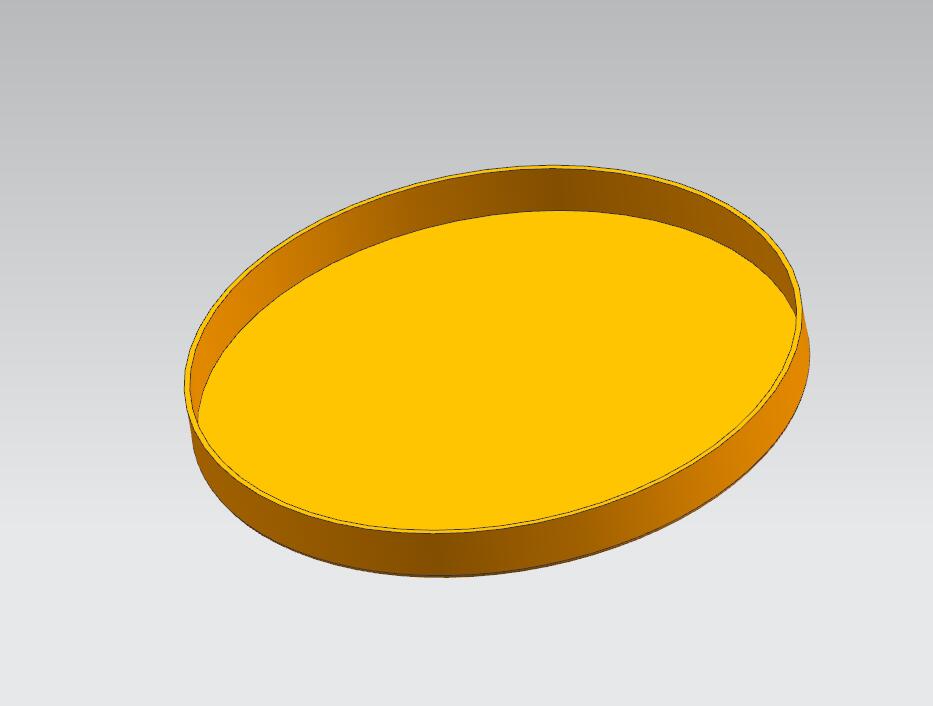

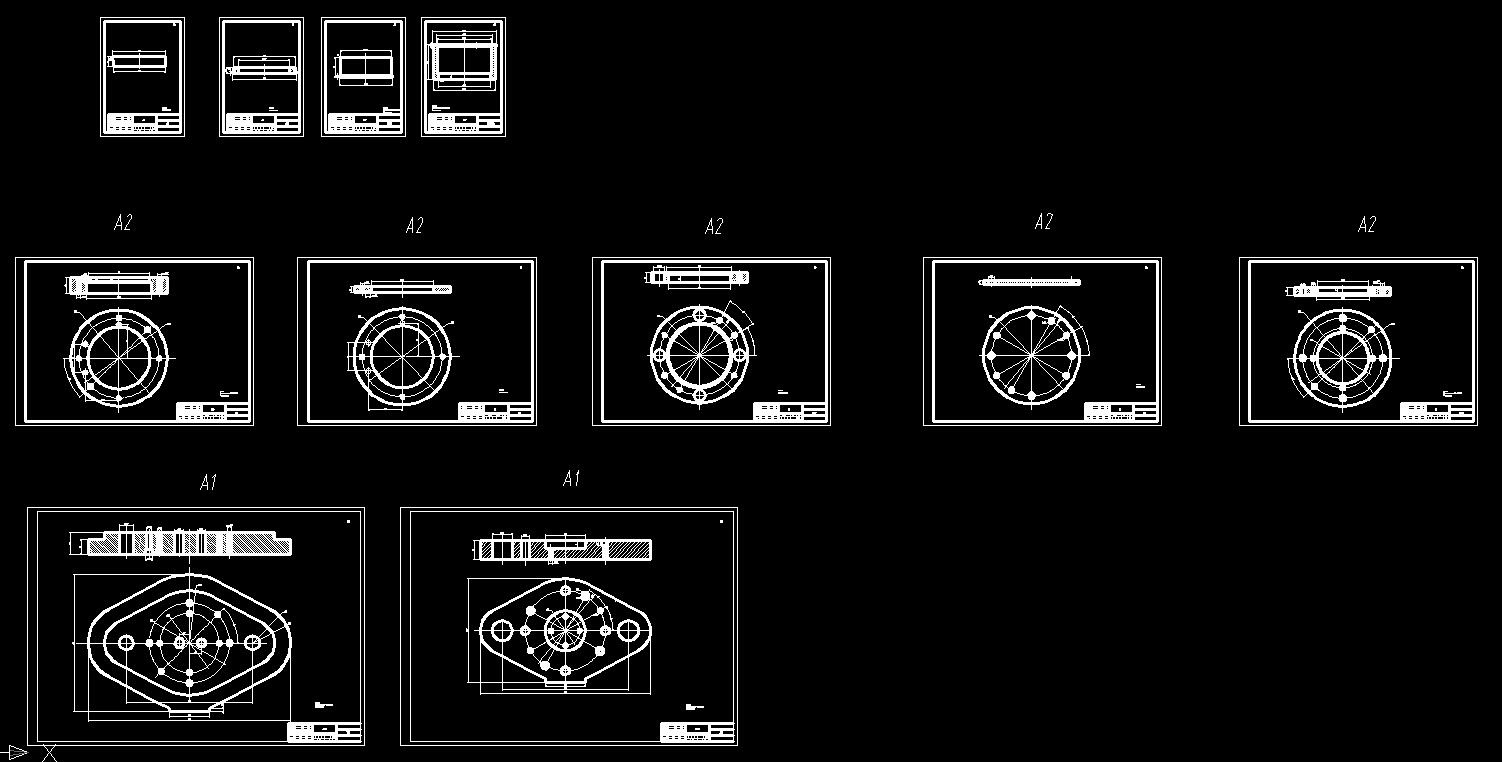

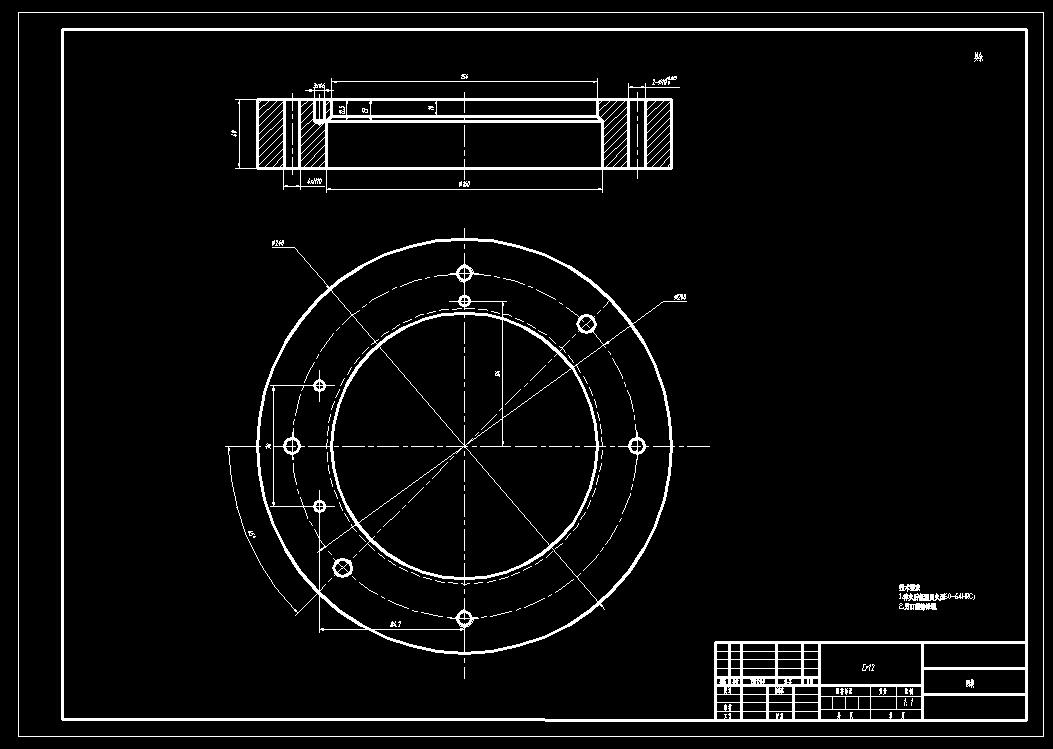

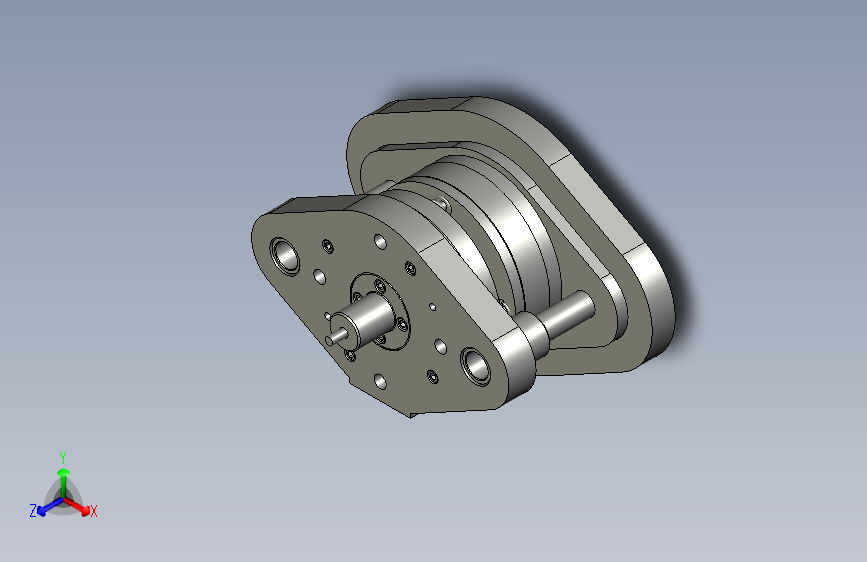

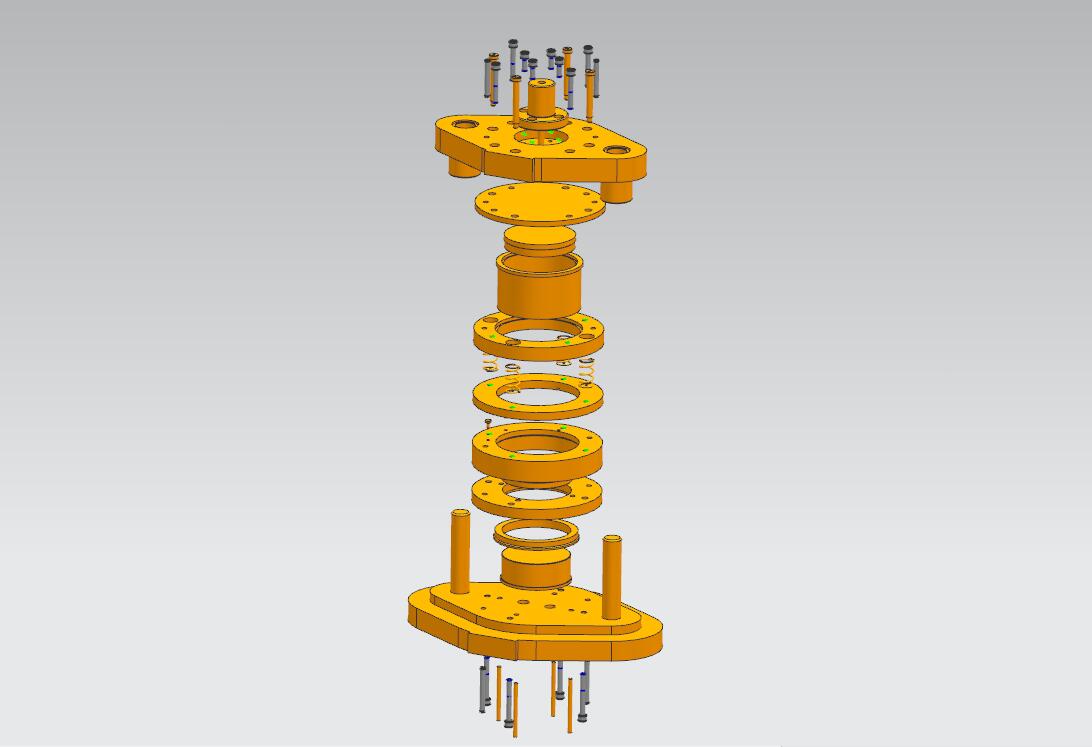

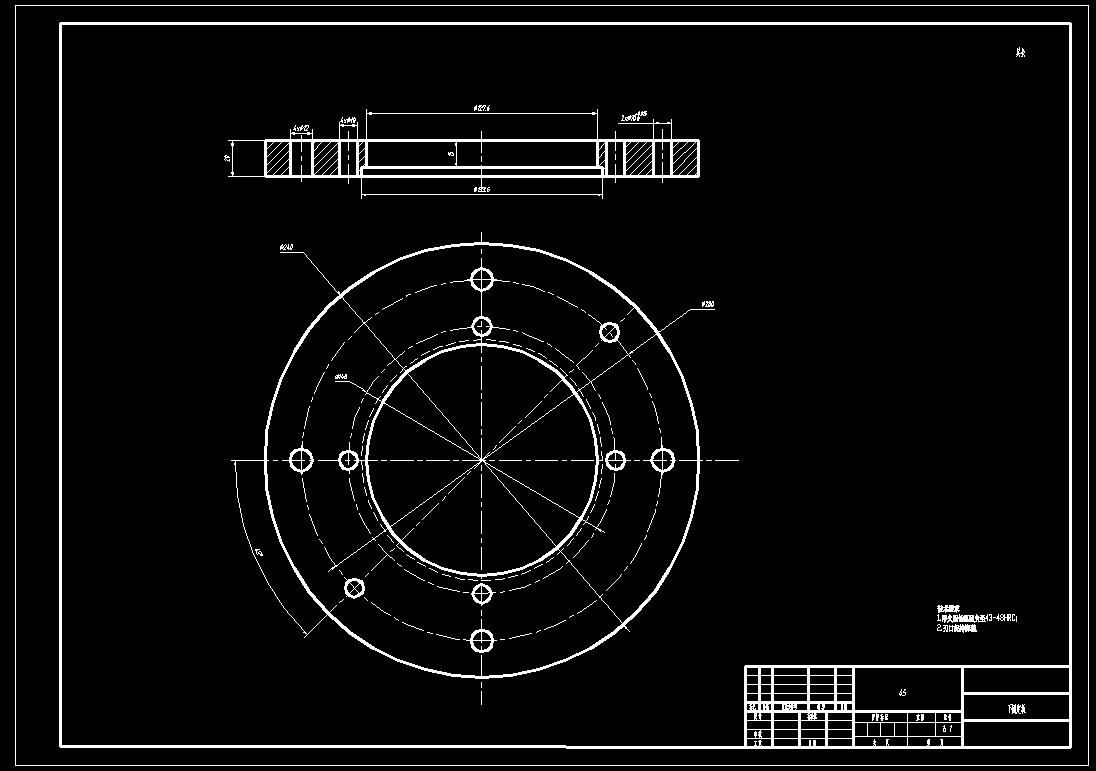

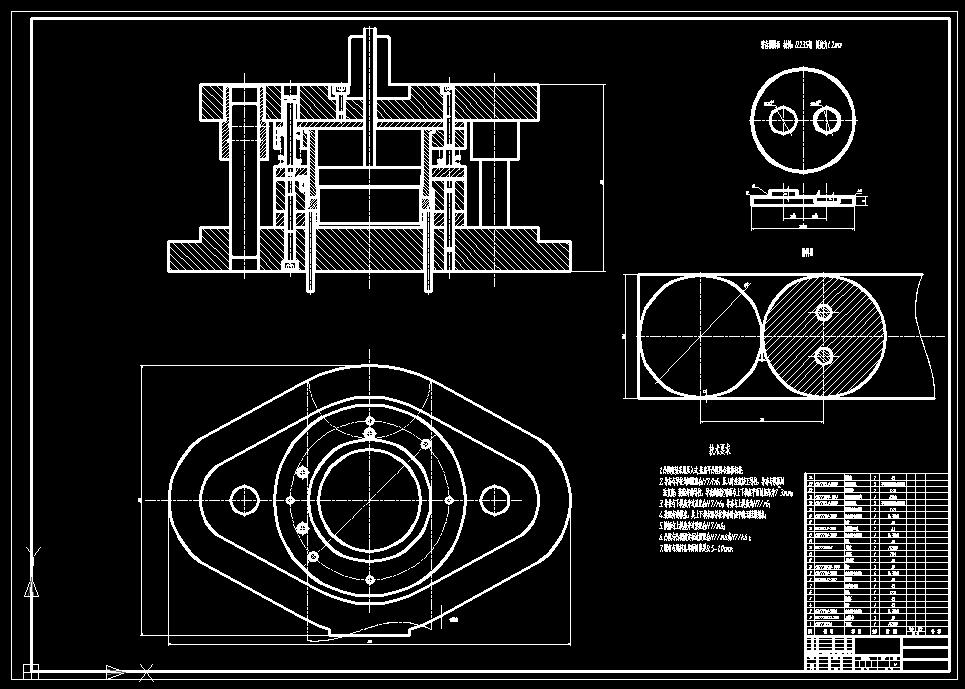

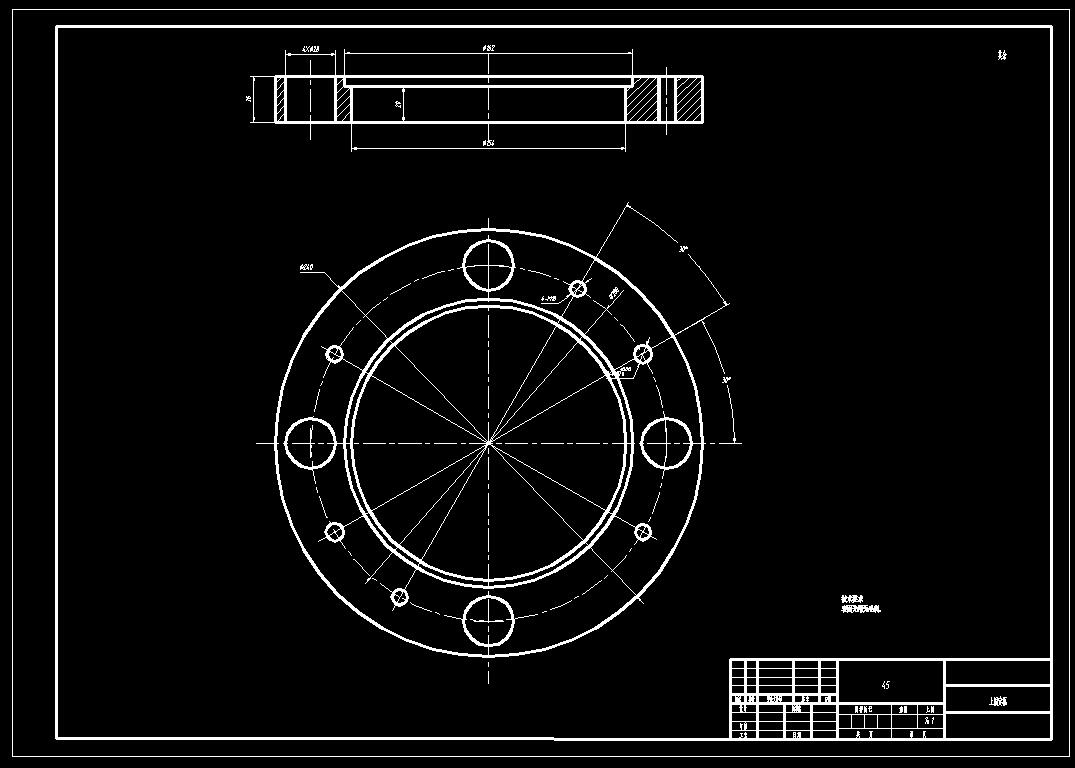

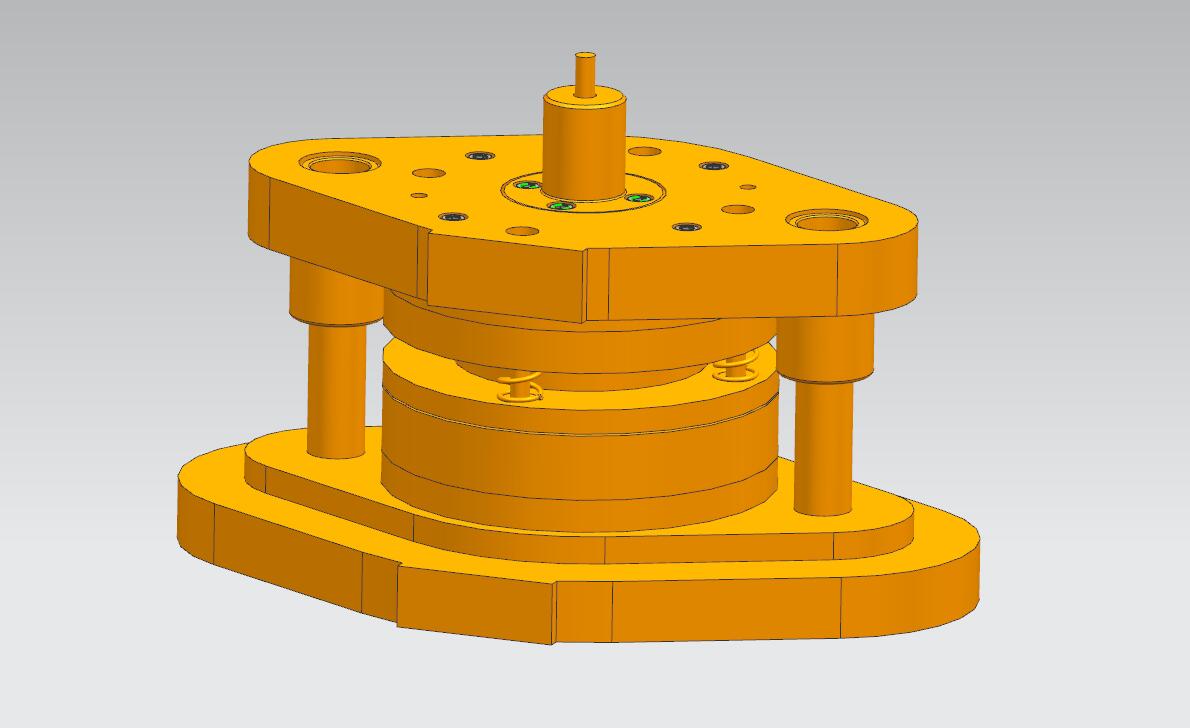

消音器隔板落料拉深模（CAD图+UG三维） 材料：Q235钢 厚度为1.2mm 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的 垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm； 3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；
下载需要200金币
立即下载 收藏
图纸信息
作者
韶谴
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  GHJ283--UG.dwg | 393.84K |
| 2 |  GHJ283.prt | 221.00K |
| 3 |  GHJ283.stp | 1.08M |
| 4 | 10_daotao.prt | 173.00K |
| 5 | 11__S_gudingban.prt | 211.50K |
| 6 | 12_S_mozuo.prt | 338.00K |
| 7 | 14_tuiban.prt | 132.50K |
| 8 | 16_mobin.prt | 211.50K |
| 9 | 17_dagan.prt | 129.50K |
| 10 | 19_LLLS_tuaomo.prt | 153.00K |
| 11 | 1_X_mozuo.prt | 278.00K |
| 12 | 22_LS_tumo.prt | 146.00K |
| 13 | 24_dangliaoxiao.prt | 137.00K |
| 14 | 2_daozu.prt | 143.00K |
| 15 | 4_dinggan.prt | 130.50K |
| 16 | 5_gudingban.prt | 168.50K |
| 17 | 6_aomo.prt | 240.00K |
| 18 | 7_xieliaoban.prt | 202.50K |
| 19 | dianban.prt | 147.50K |
| 20 | GB-T119.1-200010x70.prt | 212.50K |
| 21 | GB-T119.1-200010x85.prt | 210.50K |
| 22 | GB-T70.1-2000M10x25.prt | 296.50K |
| 23 | GB-T70.1-2000M10x65.prt | 296.50K |
| 24 | GB-T70.1-2000M10x80.prt | 296.50K |
| 25 | GHJ283-SM.prt | 474.00K |
| 26 | GHJ283-XM.prt | 206.00K |
| 27 | GHJ283.prt | 221.00K |
| 28 | gongjian.prt | 170.50K |
| 29 | tanhuang.prt | 337.50K |
| 30 | xieliao_LD.prt | 184.50K |
| 31 | yabianquan.prt | 140.00K |
