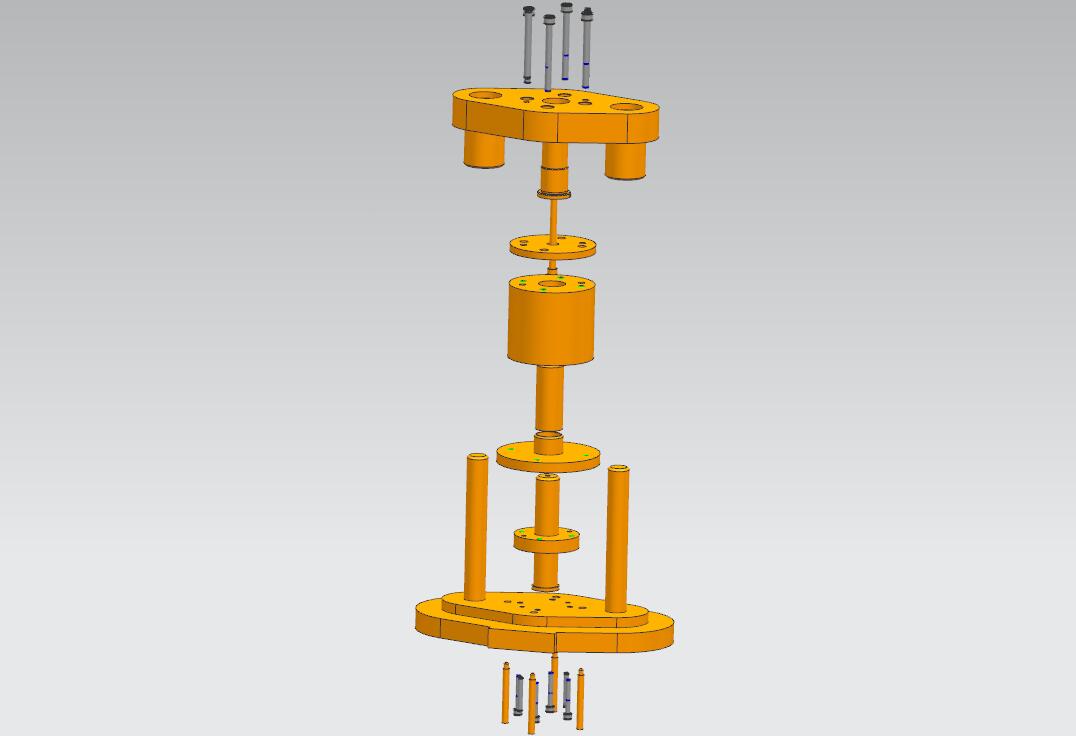

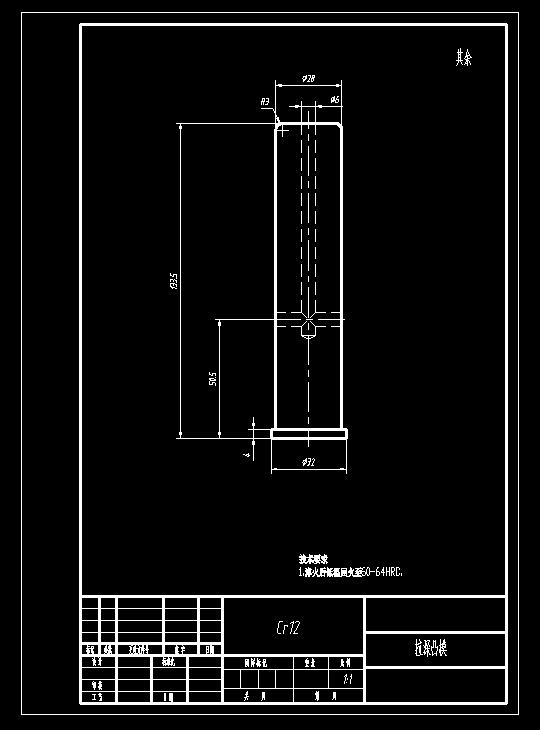

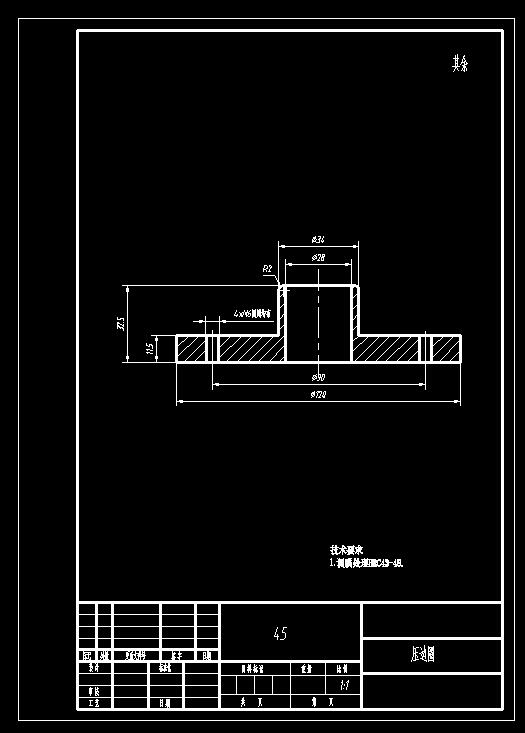

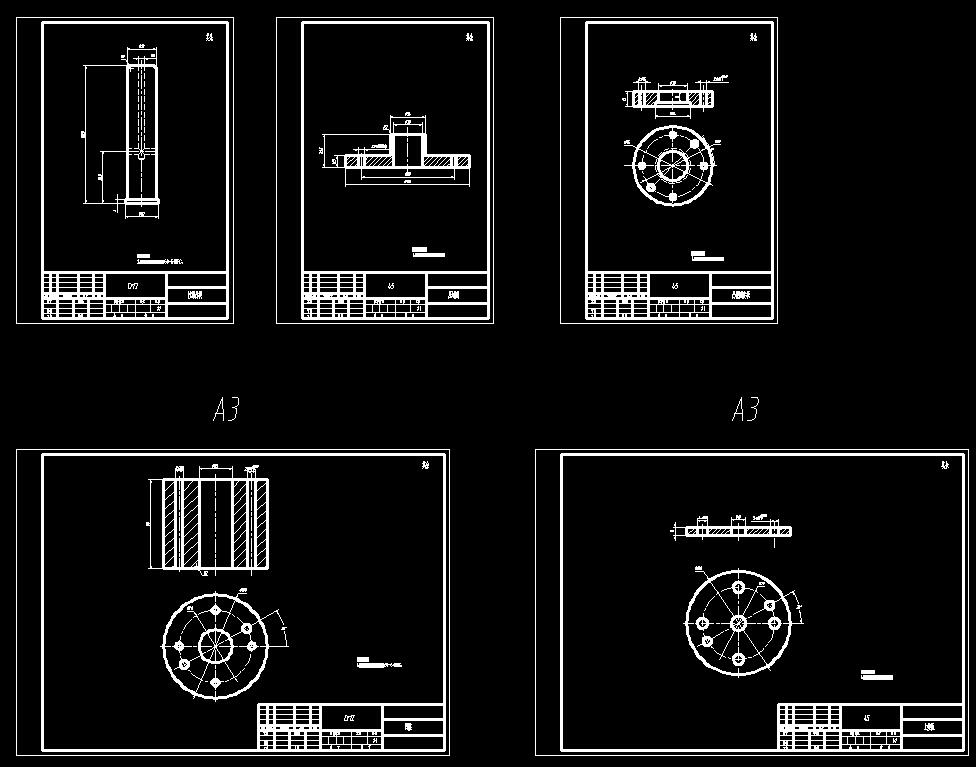

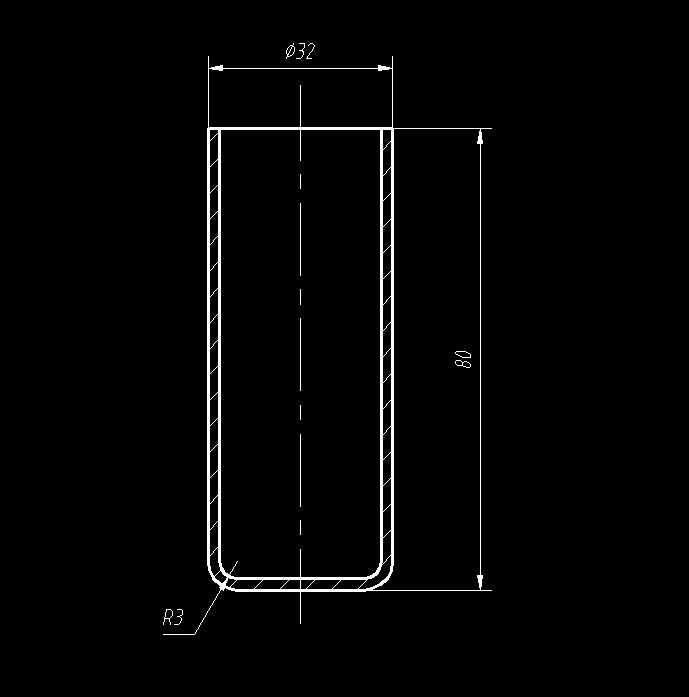

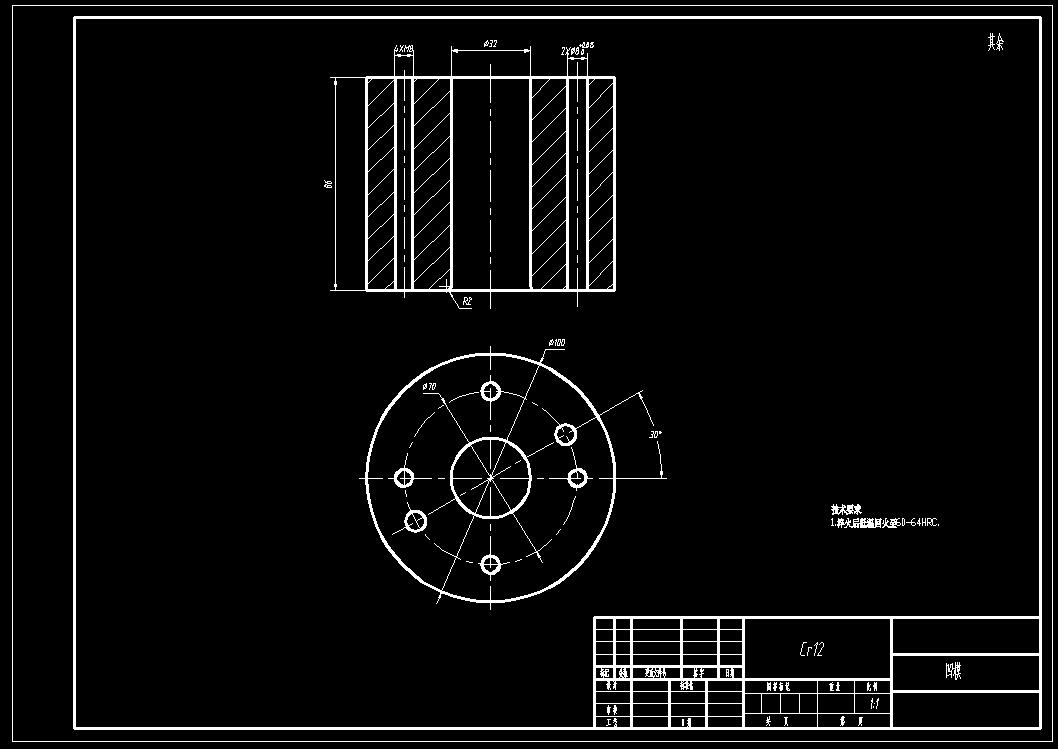

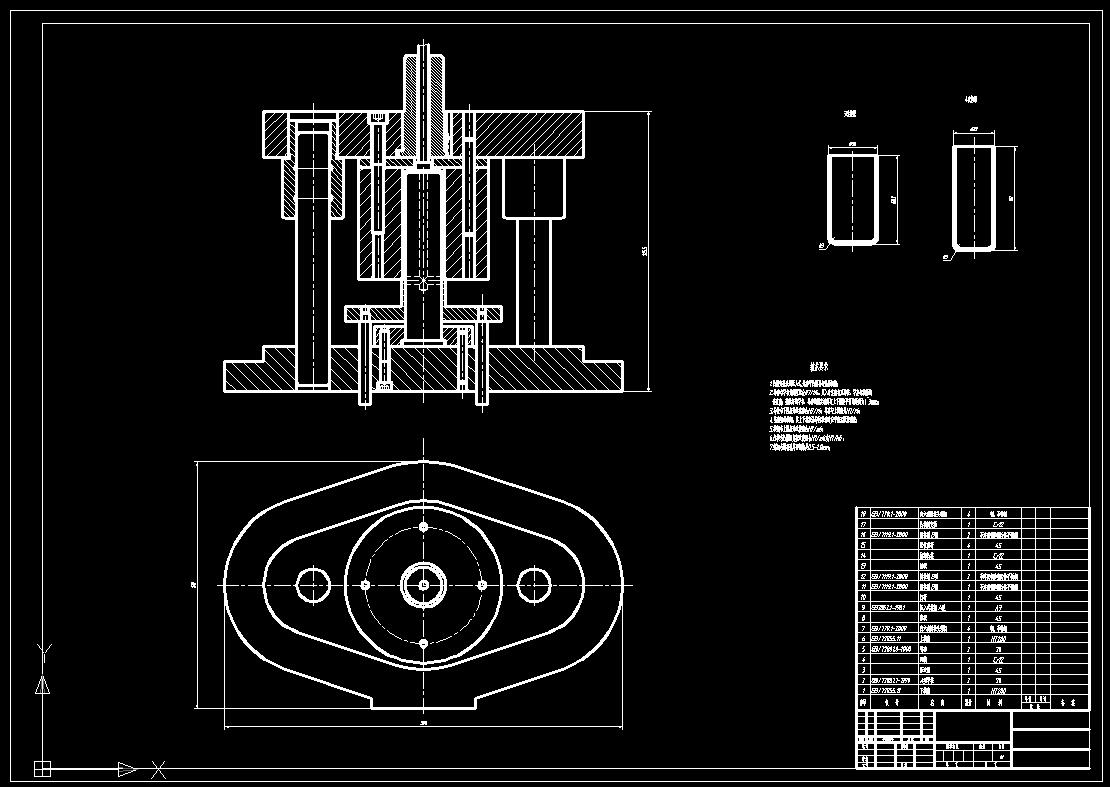

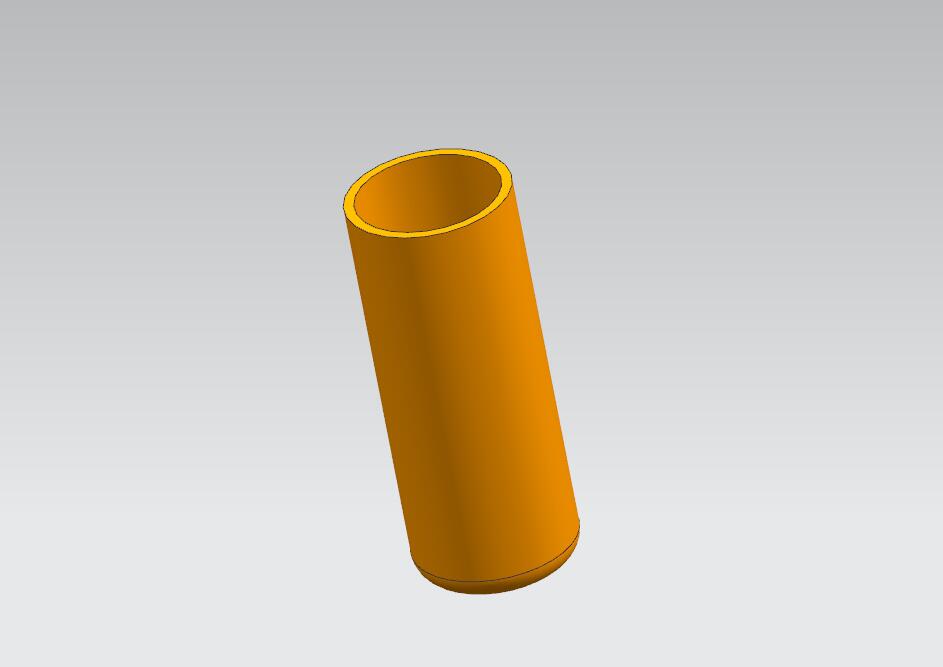

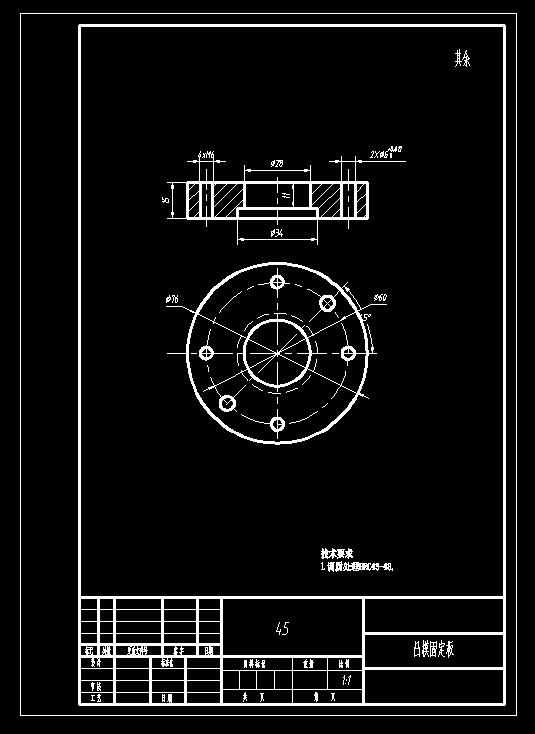

圆筒件拉深模（CAD图+UG三维） 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导 垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm； 柱，导套与模板的3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；
圆筒件拉深模（CAD图+UG三维）
图纸描述
圆筒件拉深模（CAD图+UG三维） 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导 垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm； 柱，导套与模板的3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；
下载需要120金币
立即下载 收藏
图纸信息
作者
席驼
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  HN253-ug.dwg | 157.32K |
| 2 |  HN253.stp | 422.95K |
| 3 |  10_dagan.prt | 128.50K |
| 4 | 14_LS_tumo.prt | 170.00K |
| 5 | 15_XW_dinggan.prt | 132.50K |
| 6 | 17_tumo_GDB.prt | 204.50K |
| 7 | 1_X_mozuo.prt | 301.00K |
| 8 | 2_daozu.prt | 142.00K |
| 9 | 3_yabianquna.prt | 216.00K |
| 10 | 4_aomo.prt | 197.00K |
| 11 | 5_daotao.prt | 172.00K |
| 12 | 6_S_mozuo.prt | 288.00K |
| 13 | 9_mobin.prt | 179.50K |
| 14 | GB-T119.1-20006x40.prt | 209.50K |
| 15 | GB-T119.1-20008x80.prt | 210.50K |
| 16 | GB-T70.1-2000M6x40.prt | 296.00K |
| 17 | GB-T70.1-2000M8x80.prt | 296.00K |
| 18 | gongjian.prt | 137.00K |
| 19 | HN253-SM.prt | 178.00K |
| 20 | HN253-XM.prt | 182.00K |
| 21 | HN253.prt | 182.00K |
| 22 | S_dianban.prt | 140.50K |
