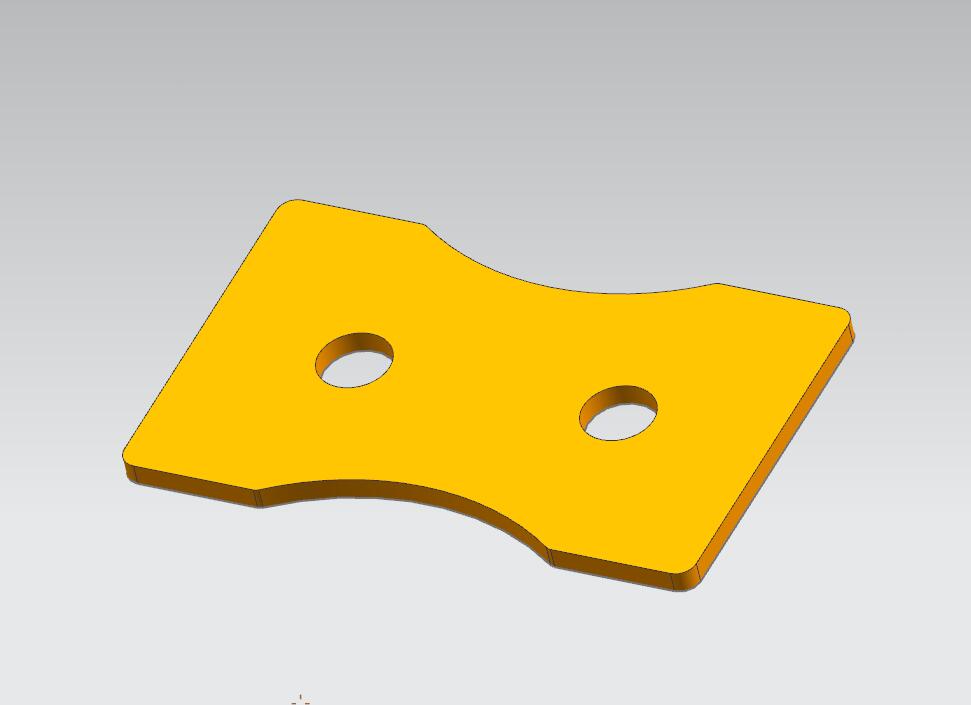

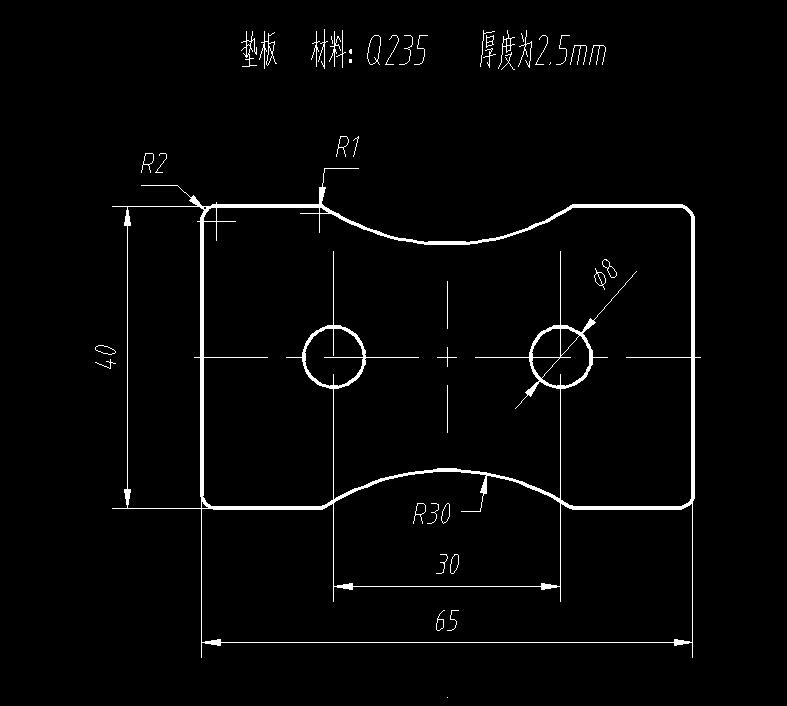

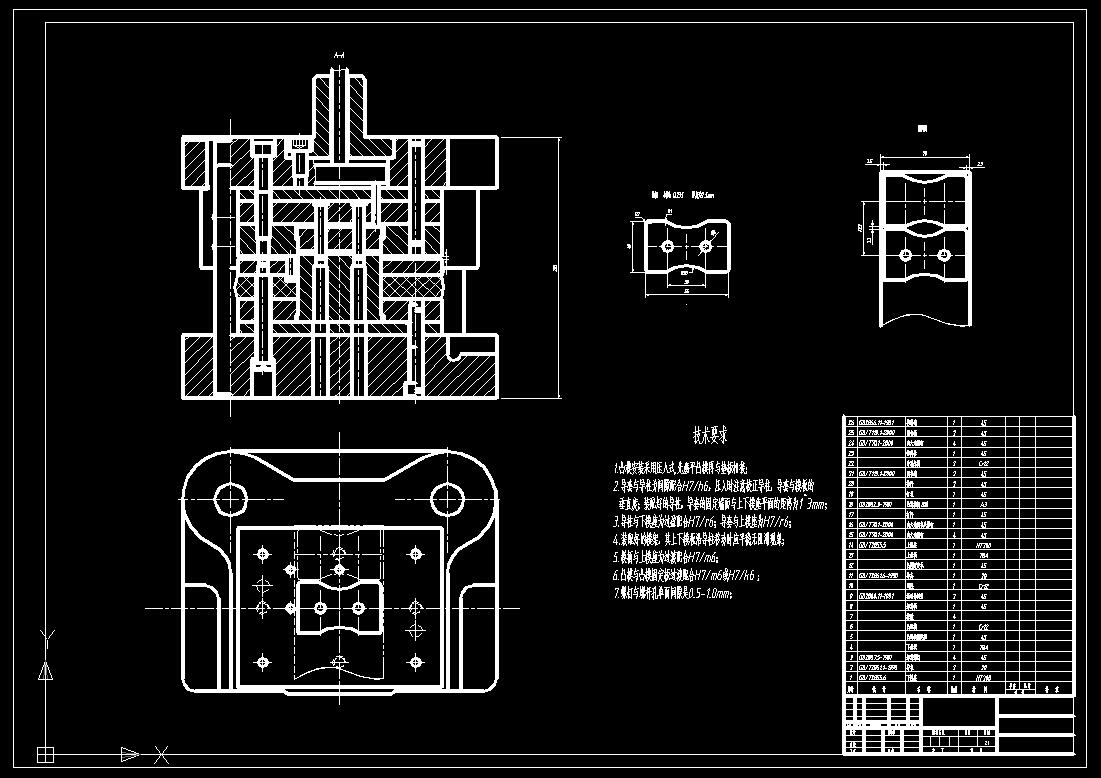

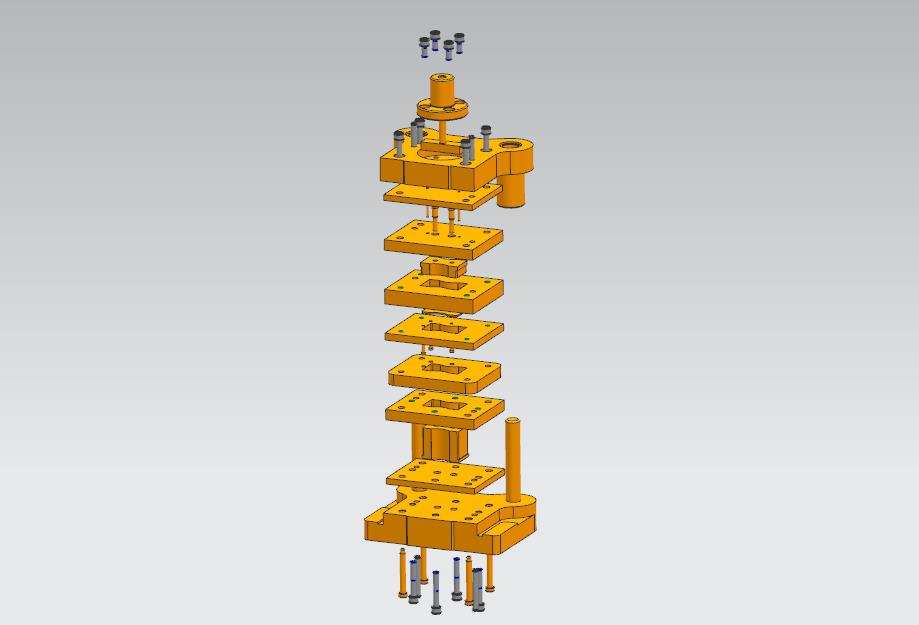

垫板冲孔落料复合模（CAD图+UG三维） 材料：Q235 厚度为2.5mm 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的 垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm；3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；4.装配好的模架，其上下模板沿导柱移动时应平稳无阻滞现象；

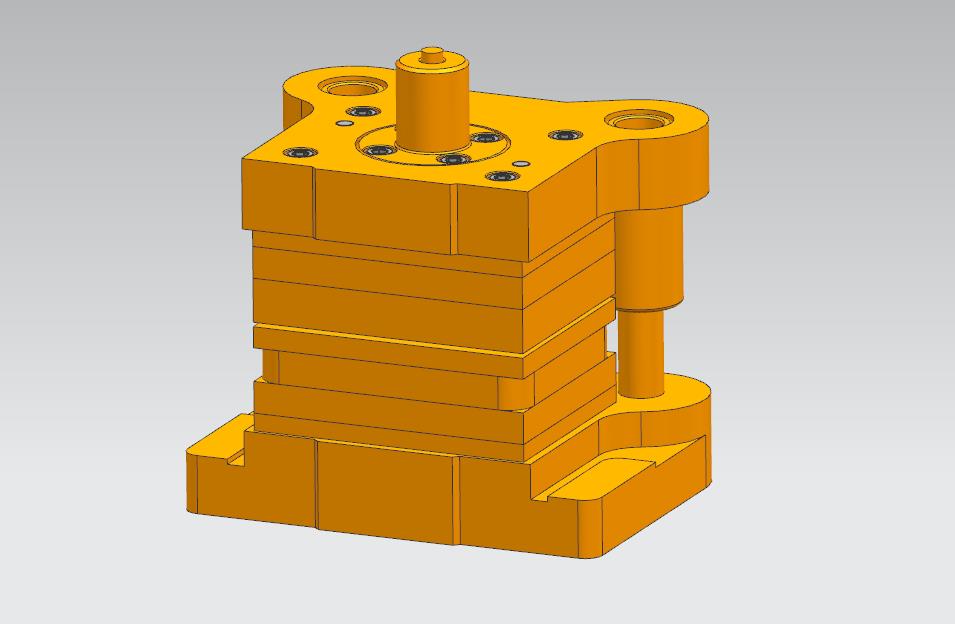

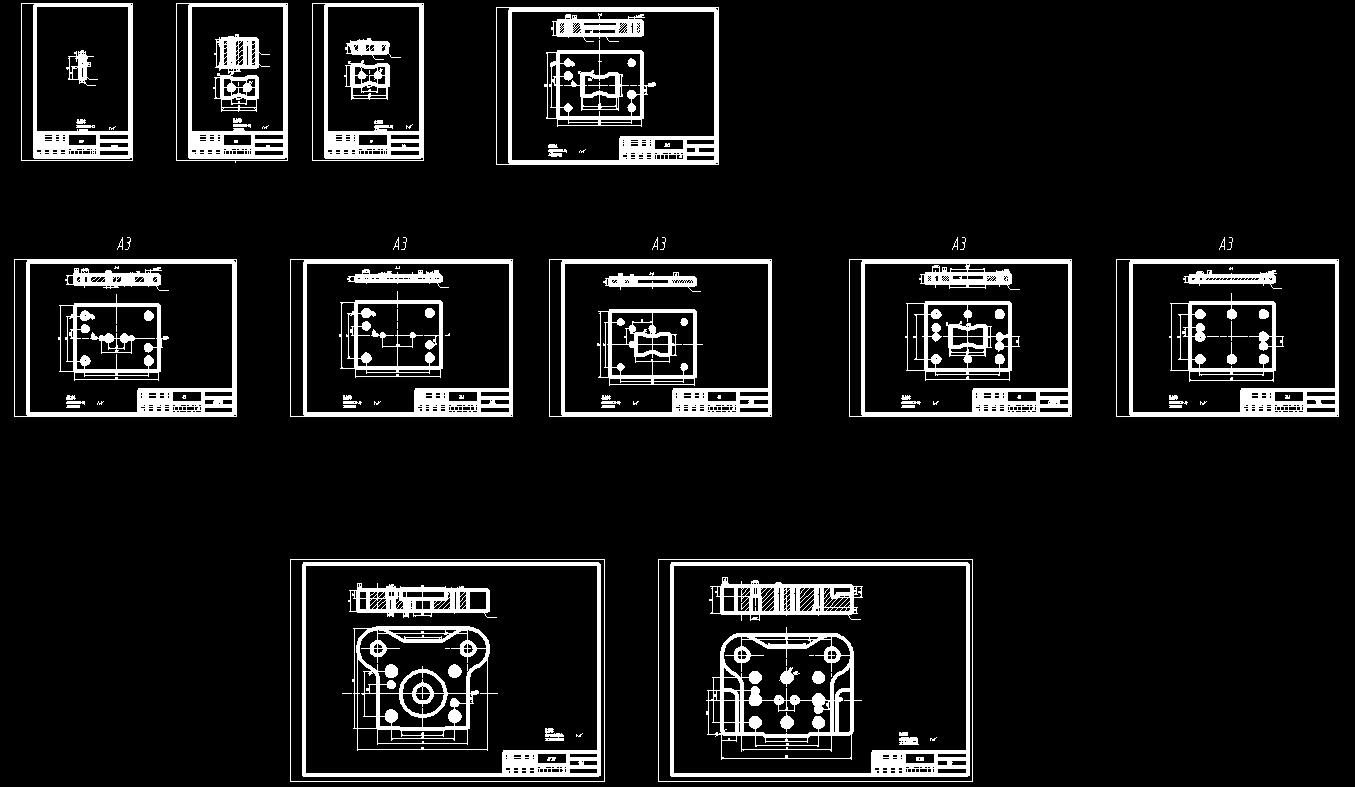

垫板冲孔落料复合模（CAD图+UG三维）
图纸描述
垫板冲孔落料复合模（CAD图+UG三维） 材料：Q235 厚度为2.5mm 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的 垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm；3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；4.装配好的模架，其上下模板沿导柱移动时应平稳无阻滞现象；
下载需要80金币 推广可免费下载
立即下载 收藏
图纸信息
作者
WX_202937
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  HN241.stp | 889.40K |
| 2 |  图纸--UG.dwg | 570.78K |
| 3 |  10_aomo.prt | 260.00K |
| 4 | 11_daotao.prt | 174.00K |
| 5 | 12_tumo_GDB.prt | 205.00K |
| 6 | 13_S_dianban.prt | 152.50K |
| 7 | 14_S_mozuo.prt | 387.00K |
| 8 | 17_dagan.prt | 224.00K |
| 9 | 19_daban.prt | 170.50K |
| 10 | 1_X_mozuo.prt | 572.00K |
| 11 | 20_tuiban.prt | 150.50K |
| 12 | 22_CK_tumo.prt | 142.00K |
| 13 | 23_tuijianqi.prt | 221.00K |
| 14 | 26_dangliaoxiao.prt | 135.00K |
| 15 | 2_daozu.prt | 141.50K |
| 16 | 3_xieliao_LD.prt | 189.50K |
| 17 | 4_X_dianban.prt | 170.50K |
| 18 | 5_tuaomo_GDB.prt | 267.00K |
| 19 | 6_tuaomo.prt | 232.50K |
| 20 | 7_xiangjiao.prt | 213.50K |
| 21 | 8_xieliaoban.prt | 226.00K |
| 22 | GB-T119.1-200010x70.prt | 213.50K |
| 23 | GB-T70.1-2000M10x20.prt | 296.50K |
| 24 | GB-T70.1-2000M10x60.prt | 306.50K |
| 25 | GB-T70.1-2000M10x65.prt | 305.00K |
| 26 | gongjian.prt | 165.00K |
| 27 | gongjian.prt.creo | 96.99K |
| 28 |  gongjian_log.xml | 4.39K |
| 29 | HN241-SM.prt | 240.50K |
| 30 | HN241-XM.prt | 229.00K |
| 31 | HN241.prt | 218.00K |
| 32 | std.out | 36B |
| 33 | trail.txt.1 | 2.32K |
