单孔长圆形件冲孔落料模（CAD图+UG三维））
图纸描述

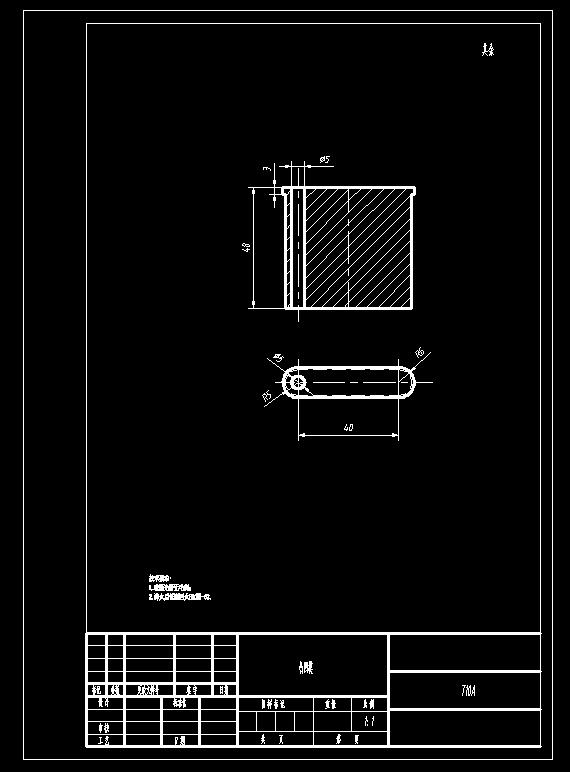

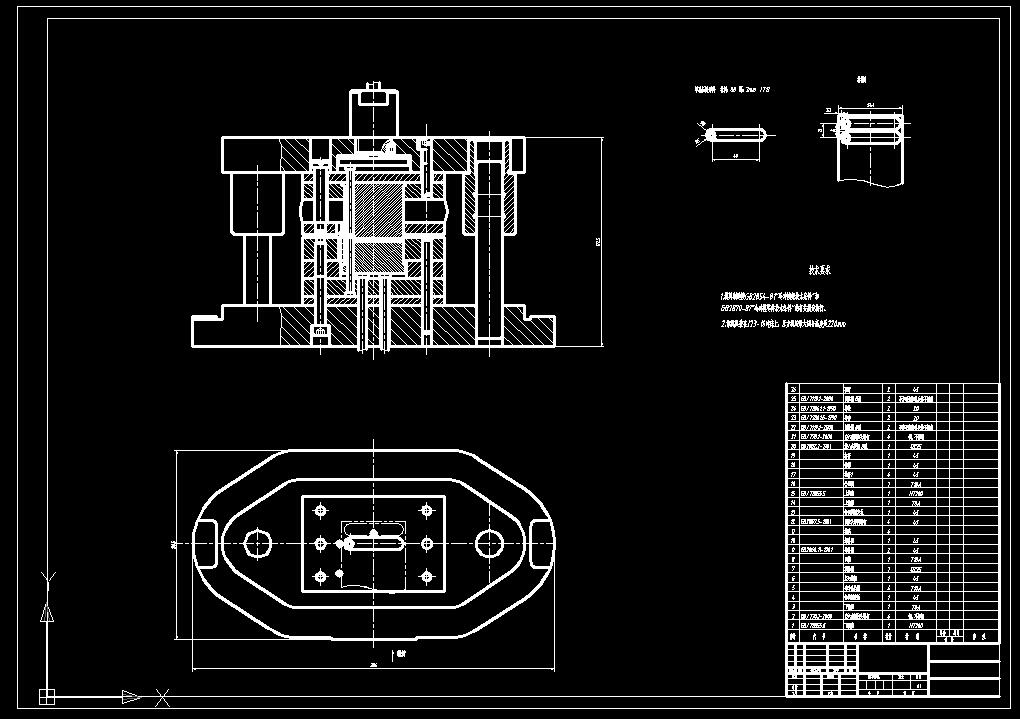

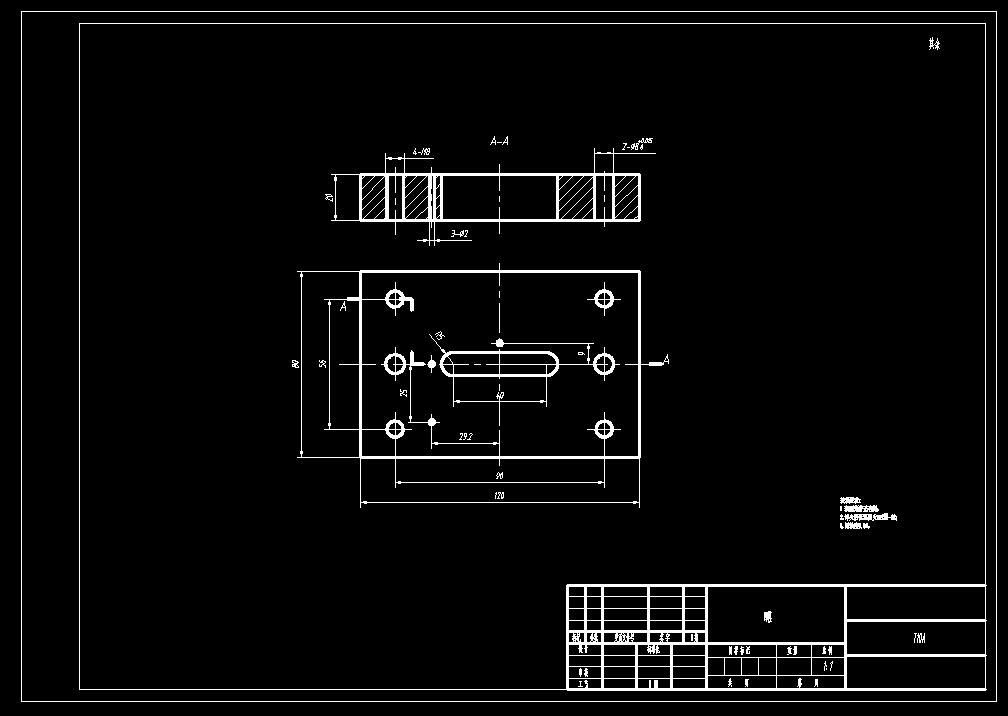

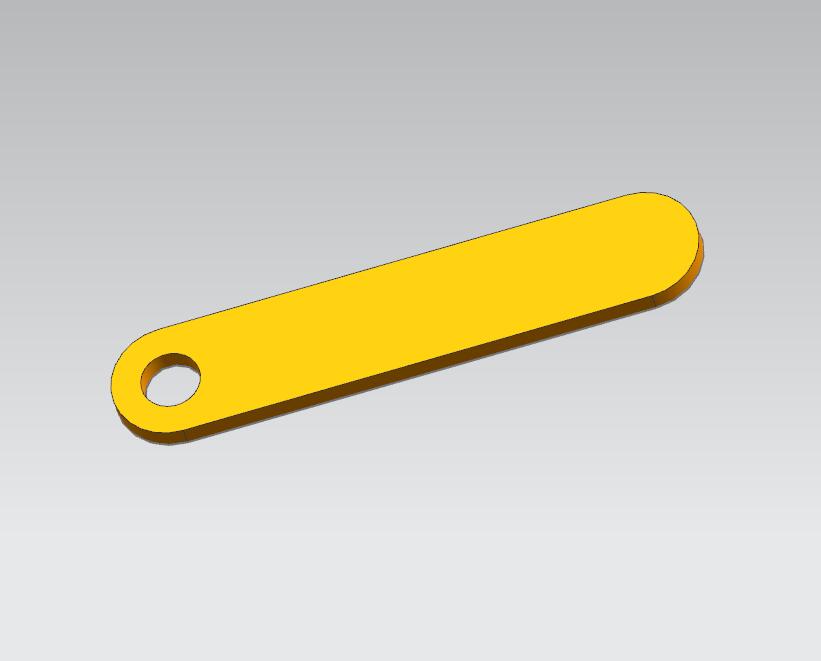

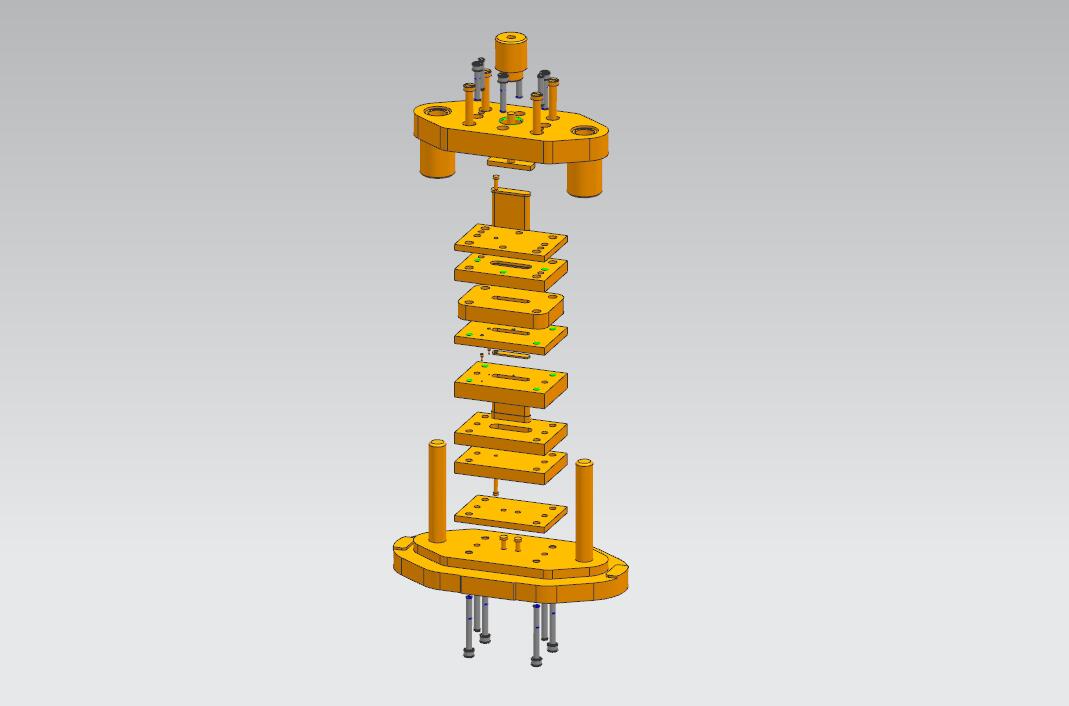

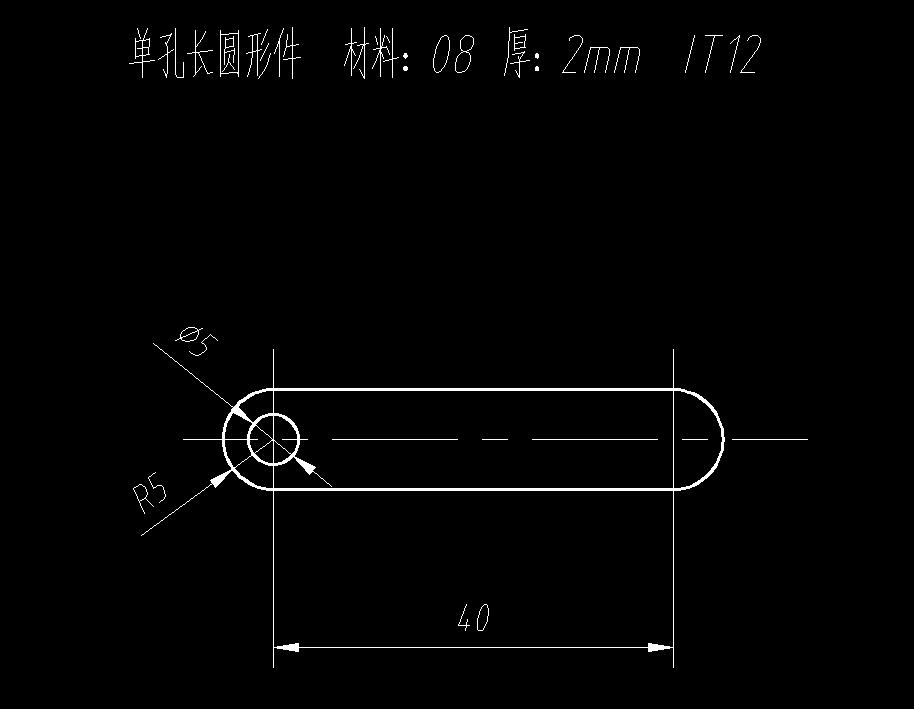

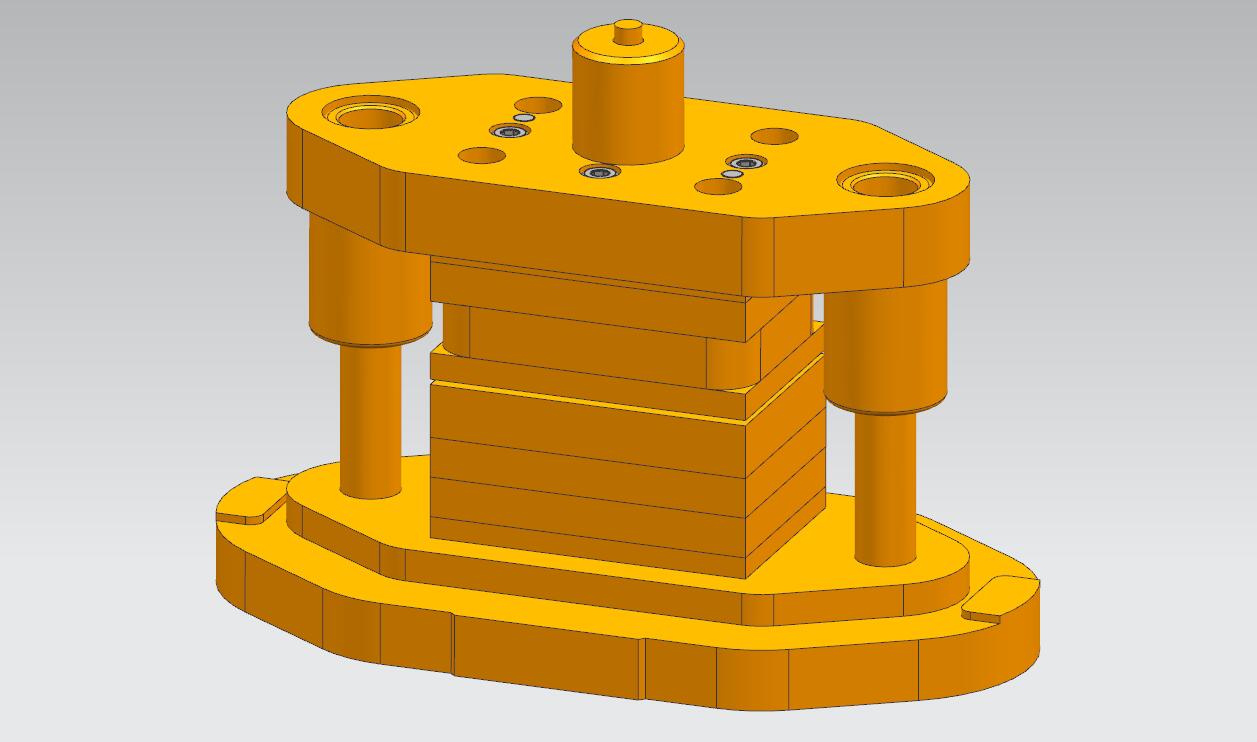

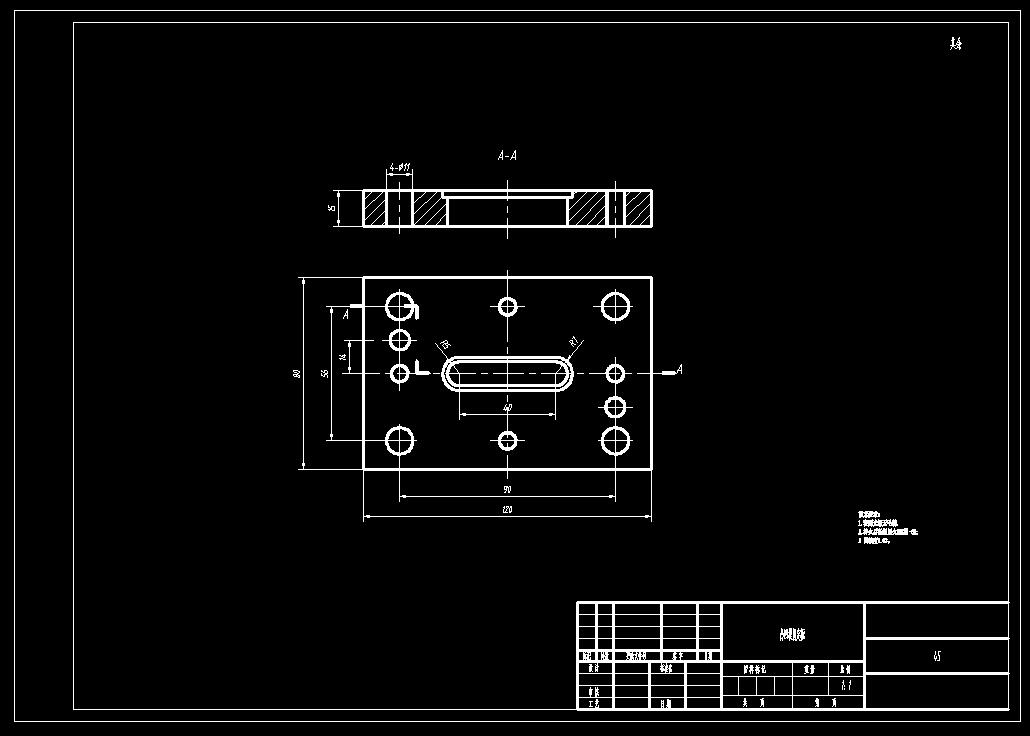

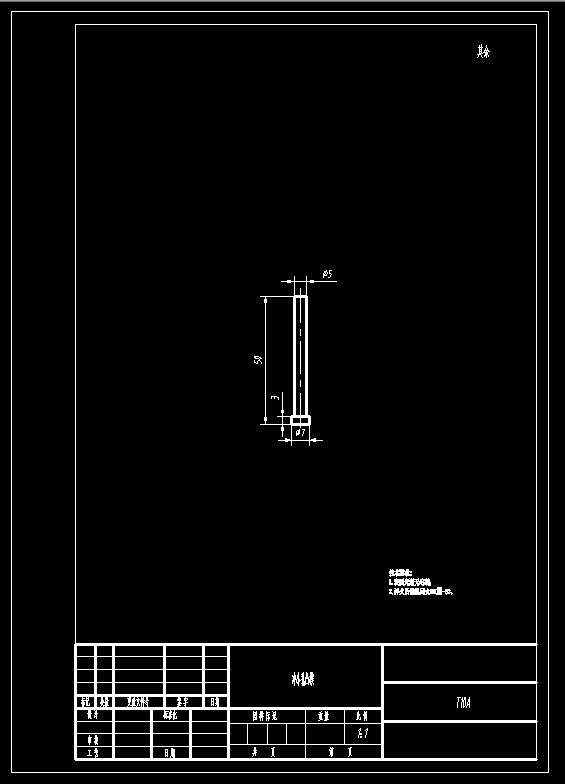

单孔长圆形件 材料：08 厚：2mm IT12 1.模具制造按GB2854-81"冷冲模架技术条件"和 GB2870-81"冷冲模零件技术条件"的有关规定执行。 2.该模具装在J23-16冲床上，压力机的最大闭合高度是220mm
下载需要200金币
立即下载 收藏
图纸信息
作者
WX_202831
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  SY7--模具图纸.dwg | 267.28K |
| 2 |  SY7.stp | 704.45K |
| 3 |  10_xieliaoban.prt | 202.50K |
| 4 | 11_xiangjiao.prt | 168.00K |
| 5 | 12_xiliao_LD.prt | 187.00K |
| 6 | 13_tuaomo_GDB.prt | 226.50K |
| 7 | 14_S_dianban.prt | 156.50K |
| 8 | 15_S_mozuo.prt | 330.50K |
| 9 | 16_tuaomo.prt | 157.00K |
| 10 | 17_tuigan.prt | 131.00K |
| 11 | 18_tuiban.prt | 159.50K |
| 12 | 19_dagan.prt | 173.00K |
| 13 | 1_X_mozuo.prt | 382.00K |
| 14 | 20_mobin.prt | 136.00K |
| 15 | 23_daotao.prt | 176.00K |
| 16 | 24_daozu.prt | 143.50K |
| 17 | 26_dinggan.prt | 130.00K |
| 18 | 3_X_dianban.prt | 146.50K |
| 19 | 4_tumo_GDB.prt | 159.50K |
| 20 | 5_CXK_tumo.prt | 128.00K |
| 21 | 6_KX_dianban.prt | 153.50K |
| 22 | 8_aomo.prt | 210.00K |
| 23 | 9_daoliaoxiao.prt | 145.50K |
| 24 | GB-T119.1-20008x40.prt | 210.50K |
| 25 | GB-T119.1-20008x70.prt | 210.50K |
| 26 | GB-T70.1-2000M8x40.prt | 305.00K |
| 27 | GB-T70.1-2000M8x70.prt | 296.00K |
| 28 | gongjian.prt | 133.00K |
| 29 | SY7-SM.prt | 229.50K |
| 30 | SY7-XM.prt | 221.50K |
| 31 | SY7.prt | 219.00K |
