四皮带输送机三维模型
图纸描述

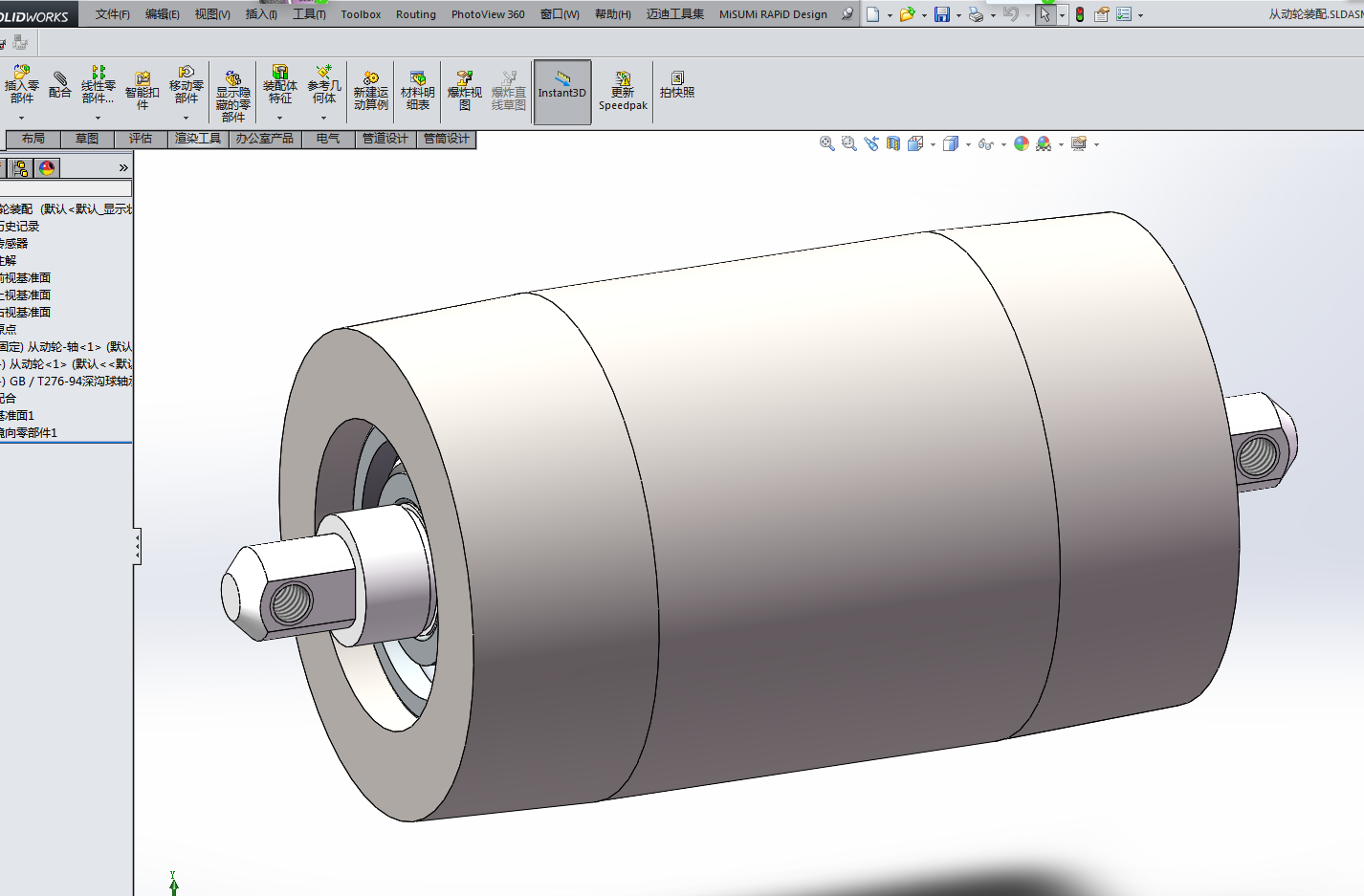

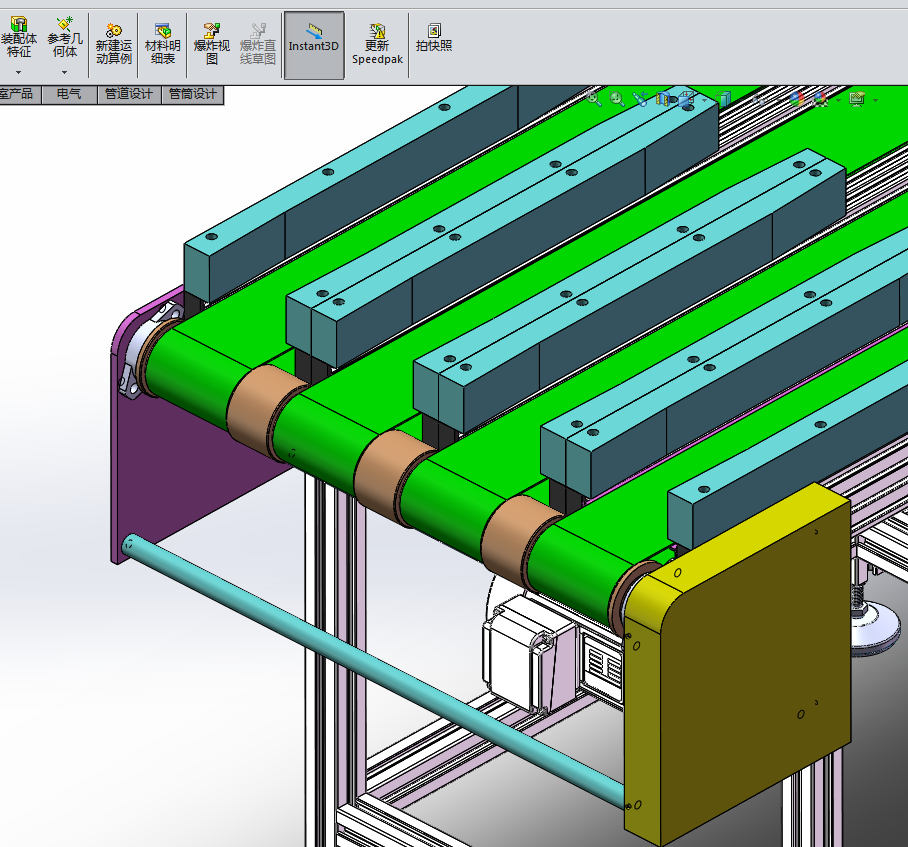

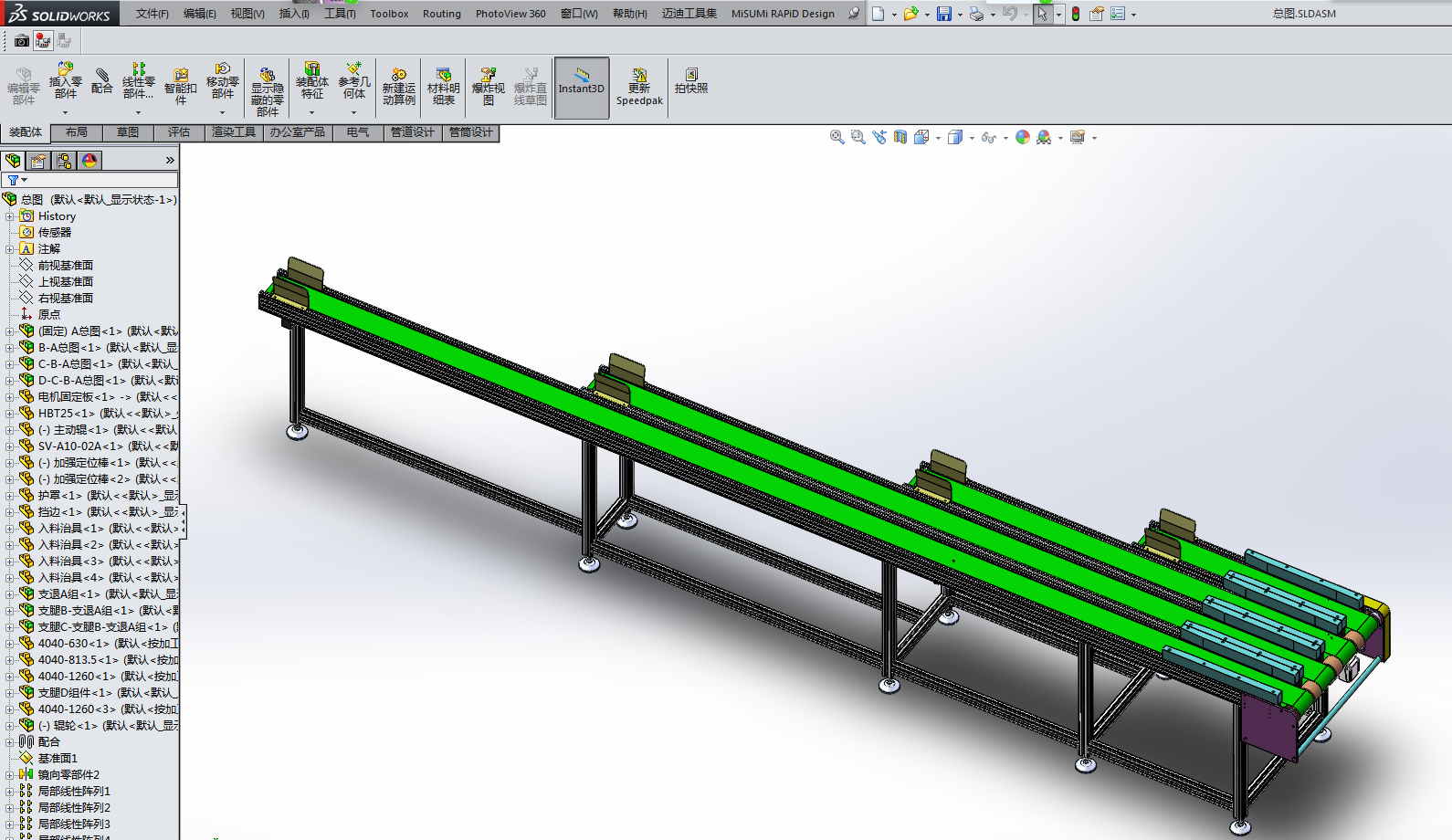

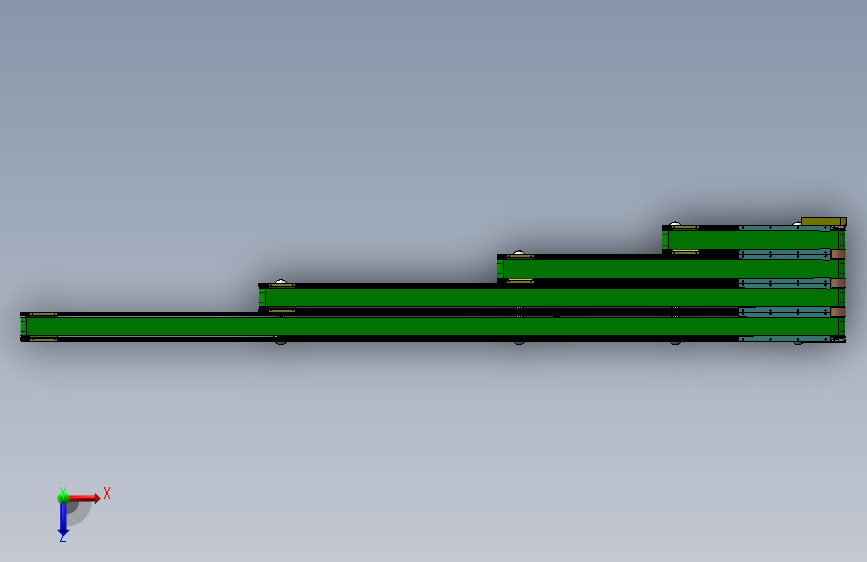

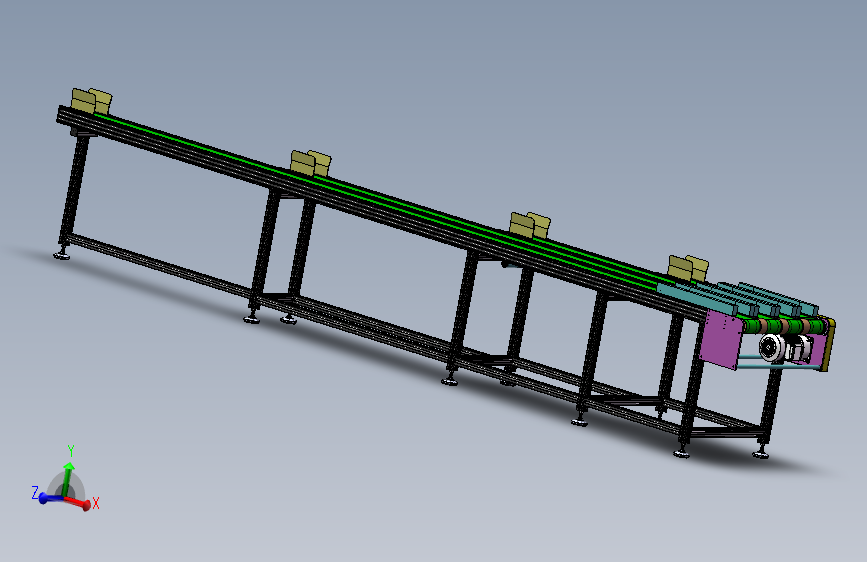

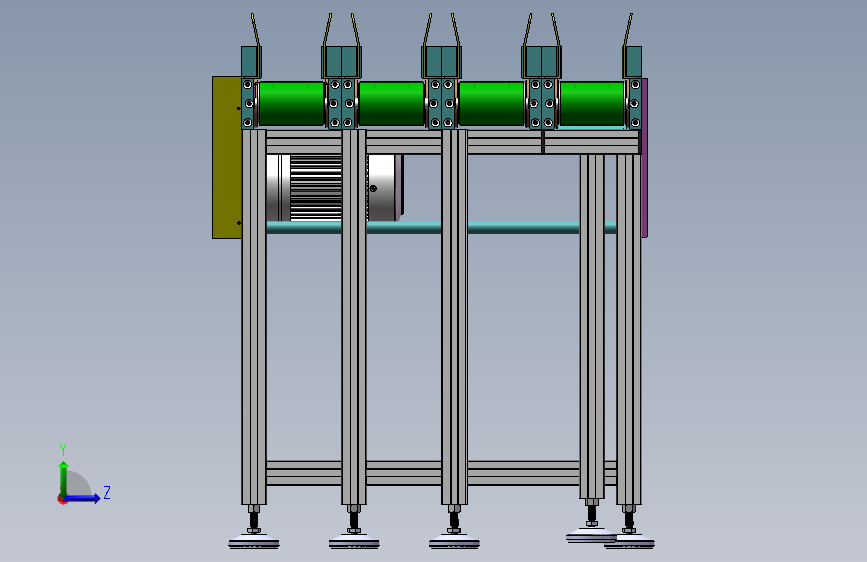

四皮带输送机（四条长度分别是： 4.5米 3.2米 1.9米 1米）通过一个电机带动一支辊筒转动，辊筒上有四条皮带（长度均不相同），能够实现同步转动；输送机架体采用铝型材搭建，运输时可以快速拆卸非常方便。通过这样的结构满足不同工位人的作业，更能节省空间、节约成本。采用SolidWorks 2014设计，二维加工图纸齐全，已经用于生产，欢迎您的下载~
下载需要90金币
立即下载 收藏
图纸信息
作者
柯瓢
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  20X80端盖.SLDPRT | 172.00K |
| 2 | 4040-1260.SLDPRT | 343.00K |
| 3 | 4040-630.SLDPRT | 344.00K |
| 4 | 4040-813.5.SLDPRT | 343.50K |
| 5 | 5.22.80.12.130.SLDPRT | 2.14M |
| 6 |  A总图.SLDASM | 872.00K |
| 7 | A架子.SLDPRT | 669.00K |
| 8 | B-A总图.SLDASM | 967.50K |
| 9 | B-A架子.SLDPRT | 679.50K |
| 10 | B-张紧板.SLDPRT | 275.50K |
| 11 | B-输送带A.SLDPRT | 158.00K |
| 12 | C-B-A总图.SLDASM | 839.50K |
| 13 | C-B-A架子.SLDPRT | 704.50K |
| 14 | C-B-张紧板.SLDPRT | 275.50K |
| 15 | C-B-输送带A.SLDPRT | 159.00K |
| 16 | D-C-B-A总图.SLDASM | 875.50K |
| 17 | D-C-B-A架子.SLDPRT | 787.50K |
| 18 | D-C-B-张紧板.SLDPRT | 275.50K |
| 19 | D-C-B-输送带A.SLDPRT | 163.00K |
| 20 | GB894．1-86轴用弹性挡圈A型12.SLDPRT | 192.00K |
| 21 | GB／T276-94深沟球轴承6201-2Z.SLDPRT | 724.50K |
| 22 | GB／T276-94深沟球轴承6203.SLDPRT | 623.00K |
| 23 | HBT25.SLDPRT | 190.50K |
| 24 | SV-A10-02A.SLDPRT | 4.80M |
| 25 |  主动端固定板.SLDDRW | 365.50K |
| 26 | 主动端固定板.SLDPRT | 303.00K |
| 27 | 主动辊.SLDDRW | 567.50K |
| 28 | 主动辊.SLDPRT | 394.50K |
| 29 | 从动轮-轴.SLDDRW | 326.50K |
| 30 | 从动轮-轴.SLDPRT | 259.50K |
| 31 | 从动轮.SLDDRW | 303.00K |
| 32 | 从动轮.SLDPRT | 250.00K |
| 33 | 从动轮装配.SLDASM | 663.50K |
| 34 | 入料治具.SLDDRW | 332.50K |
| 35 | 入料治具.SLDPRT | 260.50K |
| 36 | 加强定位棒.SLDDRW | 254.50K |
| 37 | 加强定位棒.SLDPRT | 205.00K |
| 38 | 张紧板.SLDDRW | 306.50K |
| 39 | 张紧板.SLDPRT | 278.00K |
| 40 | 总图.SLDASM | 9.45M |
| 41 | 总图.SLDDRW | 9.36M |
| 42 | 护罩.SLDDRW | 323.50K |
| 43 | 护罩.SLDPRT | 174.00K |
| 44 | 挡边.SLDDRW | 337.50K |
| 45 | 挡边.SLDPRT | 232.50K |
| 46 | 支腿A.SLDPRT | 1.01M |
| 47 | 支腿B-5.22.80.12.130.SLDPRT | 2.14M |
| 48 | 支腿B-支腿A.SLDPRT | 1.01M |
| 49 | 支腿B-支退A组.SLDASM | 1.69M |
| 50 | 支腿C-支腿B-5.22.80.12.130.SLDPRT | 2.14M |
| 51 | 支腿C-支腿B-支腿A.SLDPRT | 1019.00K |
| 52 | 支腿C-支腿B-支退A组.SLDASM | 1.68M |
| 53 | 支腿D.SLDPRT | 611.00K |
| 54 | 支腿D组件.SLDASM | 155.00K |
| 55 | 支退ABC.SLDDRW | 350.00K |
| 56 | 支退A组.SLDASM | 1.66M |
| 57 | 支退D.SLDDRW | 350.00K |
| 58 | 架子型材.SLDDRW | 384.00K |
| 59 | 电机固定板.SLDDRW | 524.00K |
| 60 | 电机固定板.SLDPRT | 477.00K |
| 61 | 轮.SLDPRT | 228.50K |
| 62 | 轴.SLDPRT | 211.50K |
| 63 | 辊轮.SLDASM | 428.00K |
| 64 | 辊轮.SLDDRW | 712.00K |
| 65 | 输送带A.SLDPRT | 157.00K |
| 66 | 输送带托板.SLDDRW | 276.50K |
| 67 | 输送带托板.SLDPRT | 374.00K |
| 68 | 镜向挡边.SLDPRT | 89.50K |
