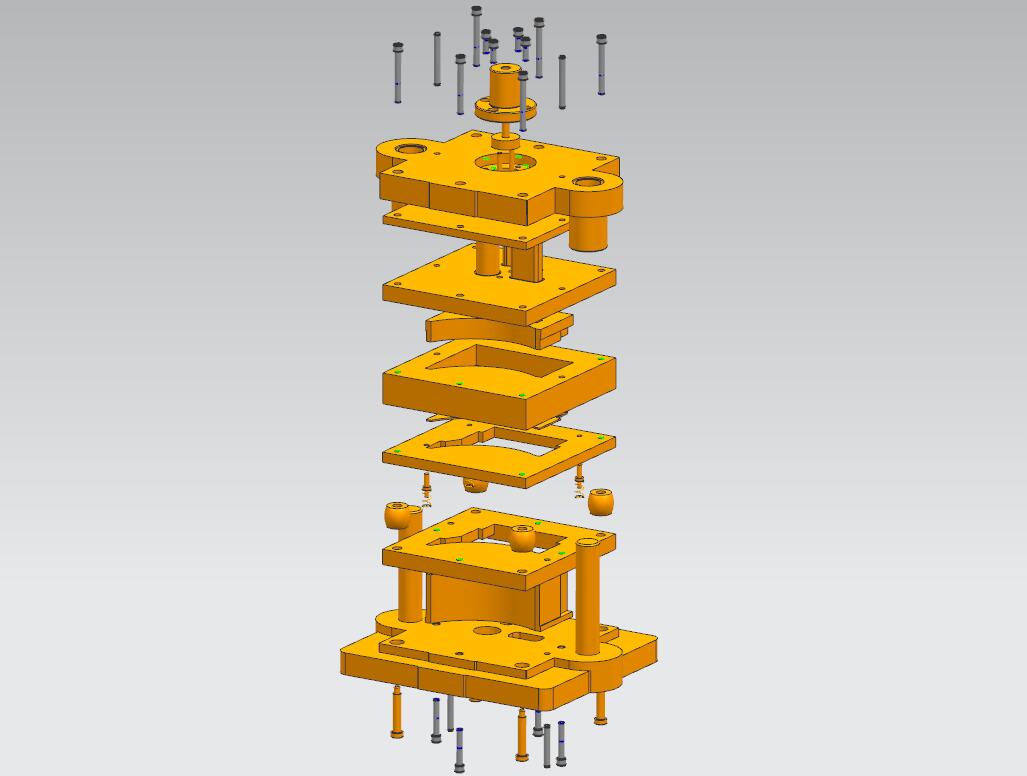

钢制车用防护板挡泥板冲孔落料复合模(CAD图+UG三维)
图纸描述

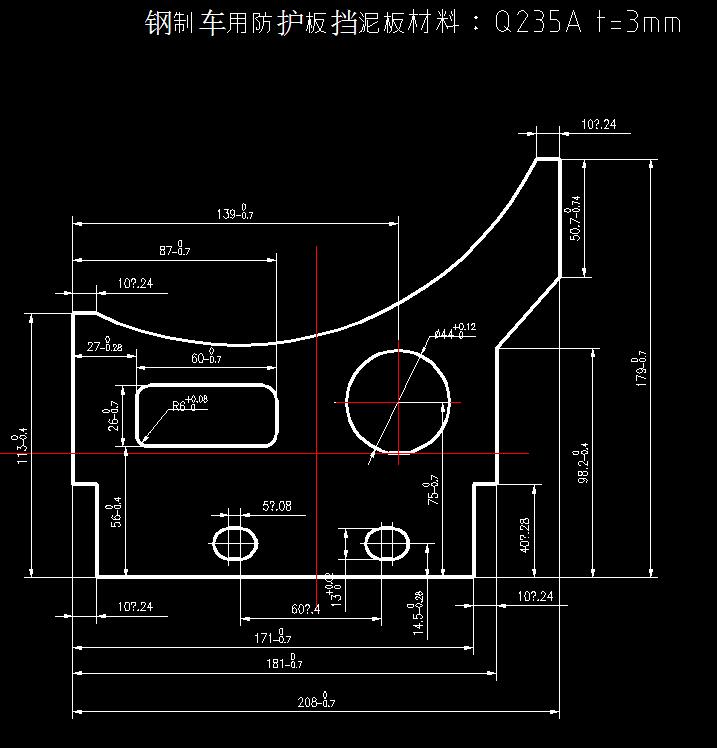

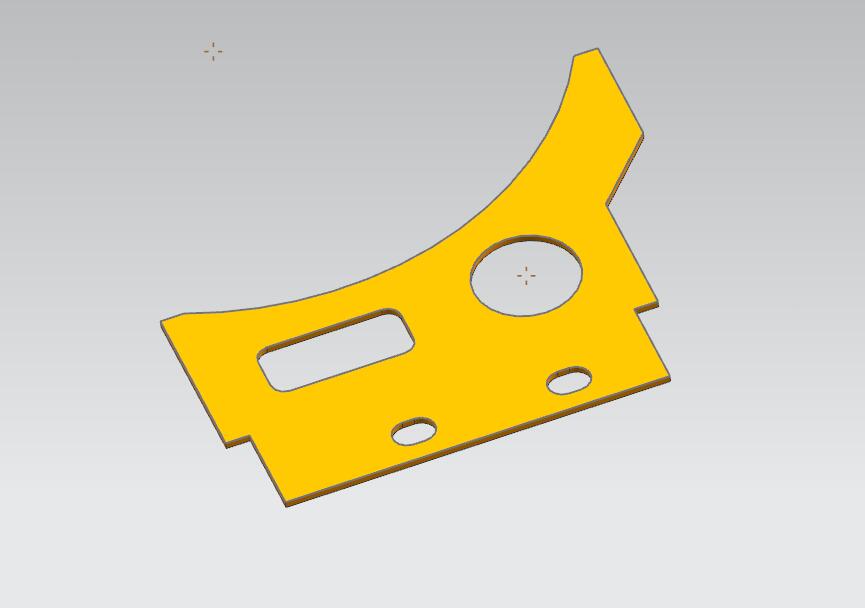

钢制车用防护板挡泥板冲孔落料复合模(CAD图+UG三维) 材料：Q235A t=3mm 1）装配好的冲模，其闭合高度应符合设计要求 2）模柄装入上模座后，其轴心线对上模座上平面的垂直度 误差，在全长范围内不大于0.05mm 3）定位装置要保证定位可靠 4）顶件装置活动灵活、正确，出料孔畅通无阻，保证制件 及废料不卡在冲模内 5）装入模架的每对导柱和导套的配合间隙值小于0.021mm 6) 装配好的模架其上模座沿导柱上、下移动应平稳无阻滞现象
下载需要120金币
立即下载 收藏
图纸信息
作者
MellowSailor
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  WHJ004.stp | 1.41M |
| 2 |  10_tumo_GDB.prt | 256.50K |
| 3 | 11_dianban.prt | 153.00K |
| 4 | 12_S_mozuo.prt | 345.50K |
| 5 | 14_CK_tumo.prt | 131.00K |
| 6 | 15_CCYK_tumo.prt | 150.50K |
| 7 | 18_dagan.prt | 131.00K |
| 8 | 19_mobin.prt | 213.00K |
| 9 | 1_X_mozuo.prt | 475.00K |
| 10 | 21_CJXK_tumo.prt | 168.50K |
| 11 | 23_tuijianqi.prt | 244.50K |
| 12 | 24_tuaomo.prt | 367.50K |
| 13 | 27_dangliangxiao.prt | 135.50K |
| 14 | 2_daozu.prt | 143.50K |
| 15 | 3_xieliao_LD.prt | 184.00K |
| 16 | 4_X_gudingban.prt | 277.00K |
| 17 | 6_xieliaoxiangjiao.prt | 136.50K |
| 18 | 7_xieliaoban.prt | 229.50K |
| 19 | 8_aomo.prt | 277.50K |
| 20 | 9_daotao.prt | 177.00K |
| 21 | dinggan.prt | 141.00K |
| 22 | GB-T119.1-200012x100.prt | 211.50K |
| 23 | GB-T119.1-200012x80.prt | 211.50K |
| 24 | GB-T70.1-2000M10x100.prt | 296.50K |
| 25 | GB-T70.1-2000M12x100.prt | 296.50K |
| 26 | GB-T70.1-2000M12x30.prt | 297.00K |
| 27 | GB-T70.1-2000M12x70.prt | 308.50K |
| 28 | gongjian.prt | 178.00K |
| 29 | tanhuang.prt | 294.50K |
| 30 | WHJ004-SM.prt | 253.50K |
| 31 | WHJ004-XM.prt | 676.00K |
| 32 | WHJ004.prt | 227.50K |

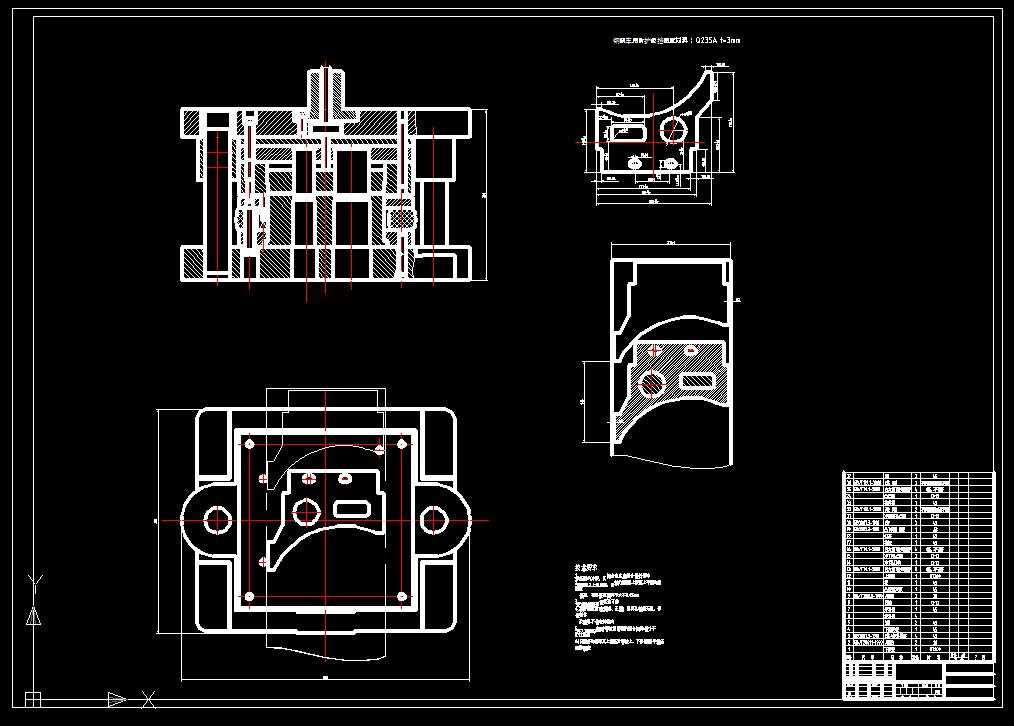

| 33 |  装配图.dwg | 819.72K |

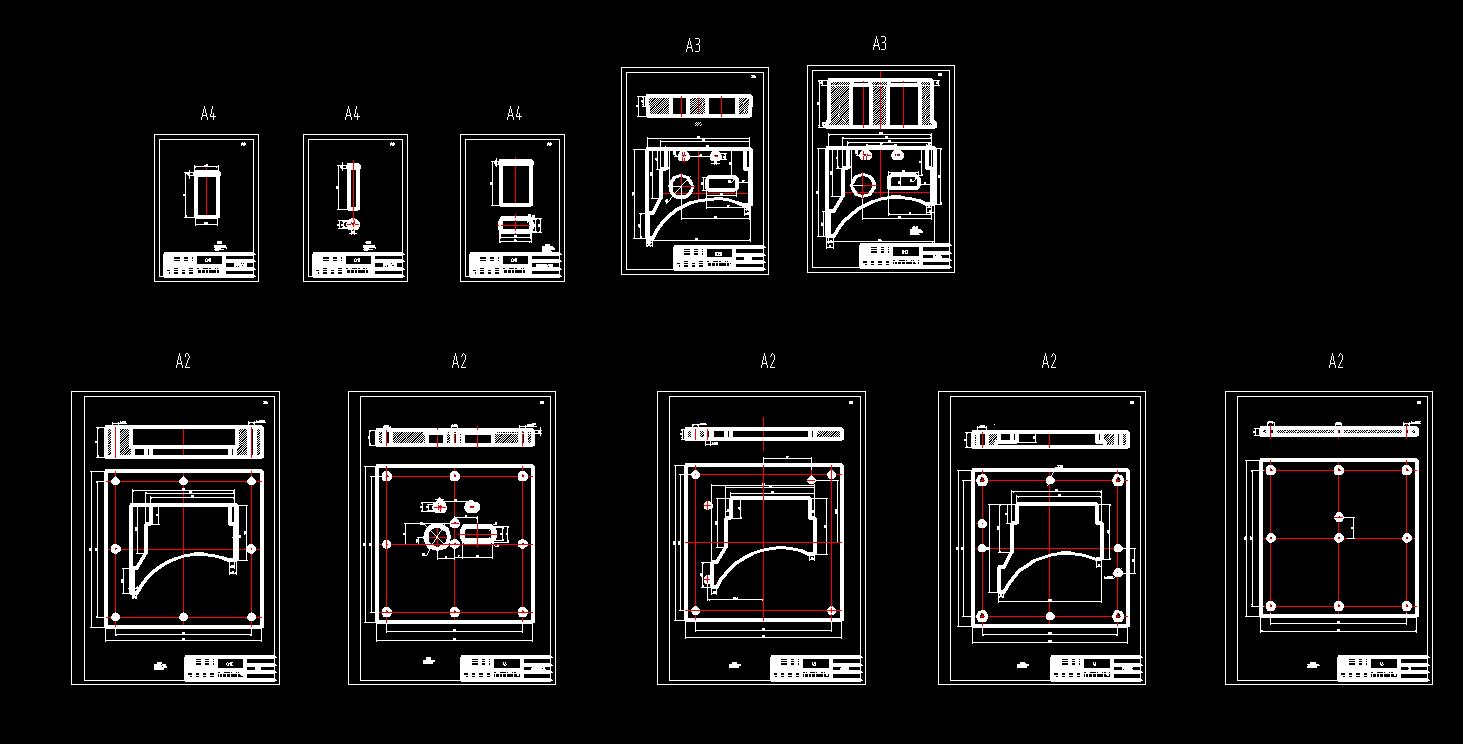

| 34 | 零件图.dwg | 467.72K |
