防护罩落料拉深模（CAD图+Proe三维）

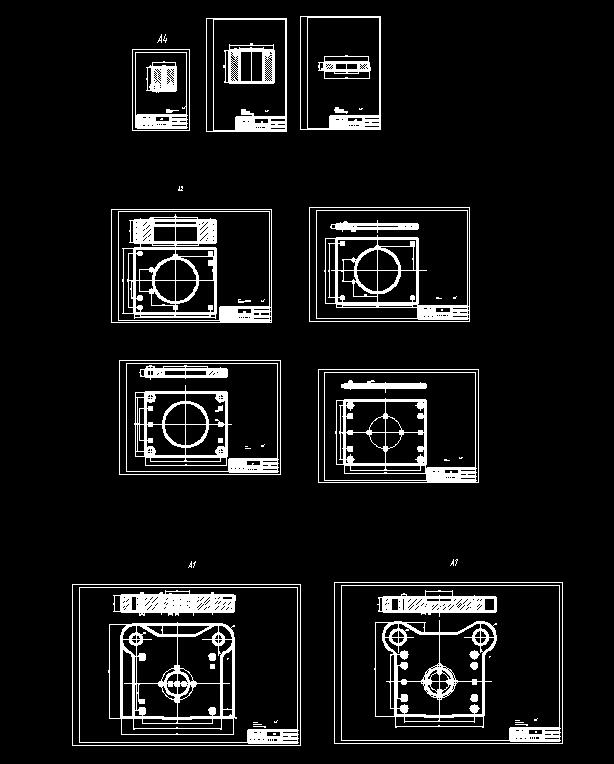

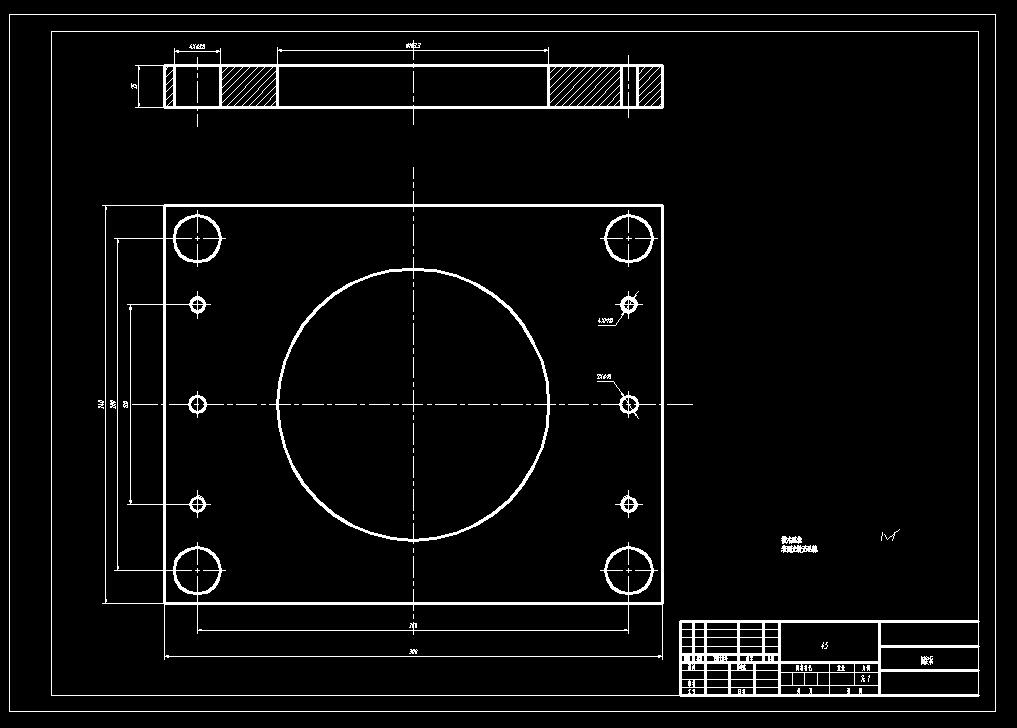

图纸描述

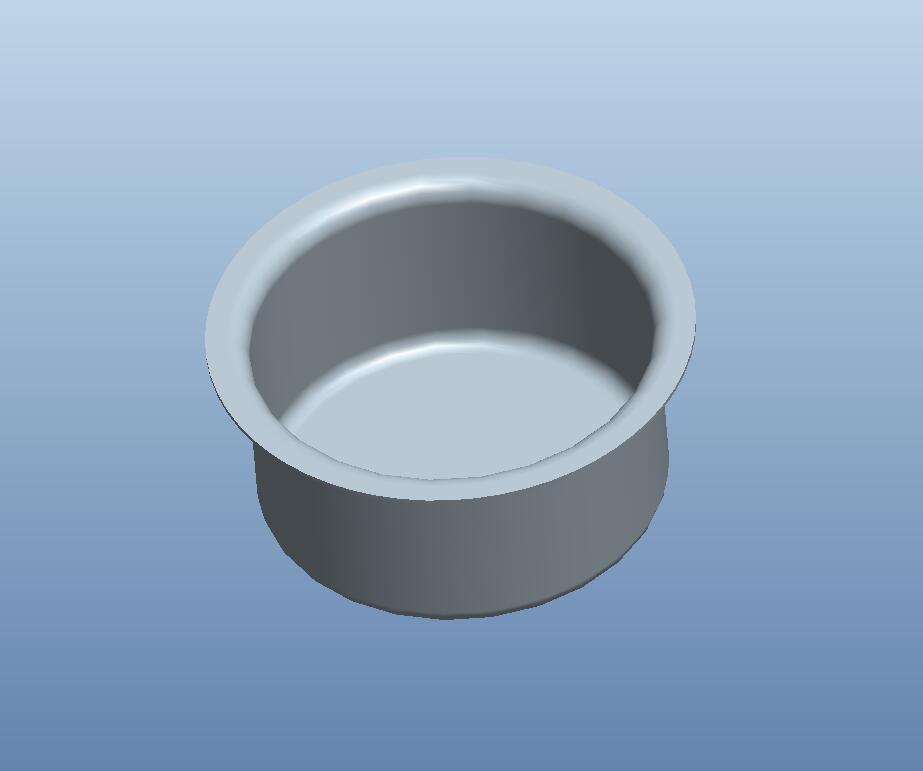

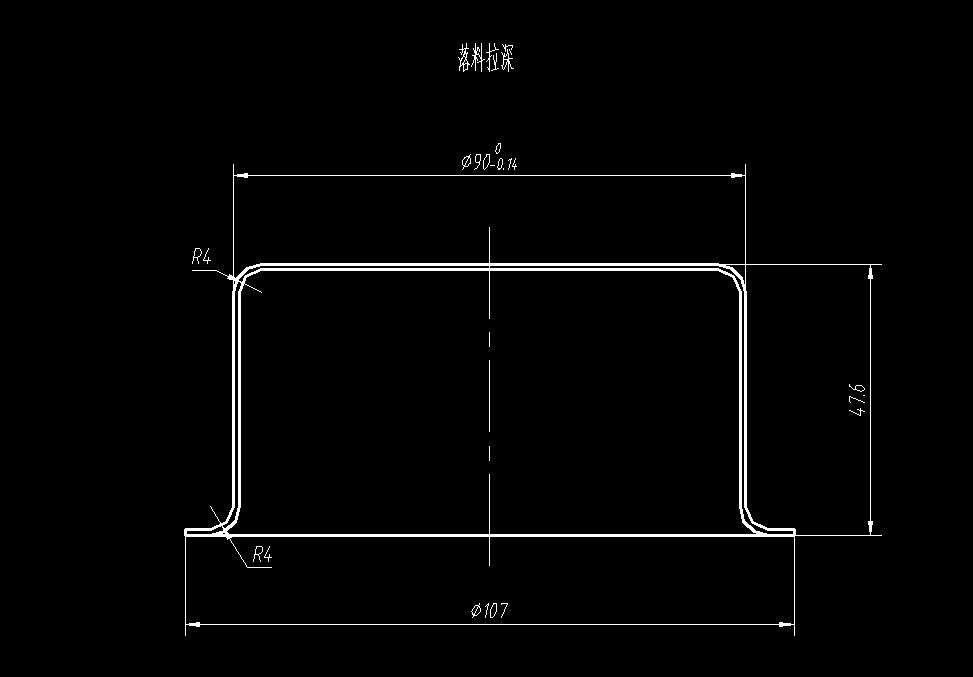

防护罩落料拉深模（CAD图+Proe三维） 材料Q235 厚度1mm 大批量 1.工件的内、外角没有尖锐的转角，圆角半径均大于板厚，容易加工 2.工件上没有窄长的悬臂和凹槽，拉深部分也属于浅拉深，较易完成 3.孔与孔之间、孔到边缘的距离均大于两倍的板厚，满足加工要求 4.孔的大小满足所能冲至的最小孔颈 此盖体制件为锥筒形件，形状简单，所有尺寸均为自有公差，对工件厚度变化也没有作要求。
下载需要120金币
立即下载 收藏
图纸信息
作者
鄢税
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  1落料拉深.dwg | 362.34K |
| 2 |  sn072-a_asm.stp | 1.18M |
| 3 |  10x100.prt.1 | 84.82K |
| 4 | 10x70.prt.2 | 85.86K |
| 5 | 10_xieliao_ld.prt.1 | 120.89K |
| 6 | 11_daotao.prt.1 | 222.73K |
| 7 | 12_gudingban.prt.1 | 115.78K |
| 8 | 13_dianban.prt.1 | 117.02K |
| 9 | 14_s_mozuo.prt.1 | 276.34K |
| 10 | 15_tuiban.prt.1 | 92.65K |
| 11 | 17_dagan.prt.1 | 70.16K |
| 12 | 18_mobin.prt.1 | 220.17K |
| 13 | 1_x_mozuo.prt.1 | 311.54K |
| 14 | 22_tanhuang.prt.1 | 477.50K |
| 15 | 23_ls_tumo.prt.1 | 194.15K |
| 16 | 2_daozu.prt.1 | 91.74K |
| 17 | 5_yabianquan.prt.1 | 101.60K |
| 18 | 6_aomo.prt.1 | 148.94K |
| 19 | 7_tuaomo.prt.1 | 200.94K |
| 20 | 8_xieliaoban.prt.1 | 113.54K |
| 21 | 9_dangliaoxiao.prt.1 | 100.30K |
| 22 | dinggan.prt.1 | 84.75K |
| 23 | gb-t70_1-2000_m10x100.prt.2 | 146.10K |
| 24 | gb-t70_1-2000_m10x25.prt.1 | 135.19K |
| 25 | gb-t70_1-2000_m10x60.prt.1 | 122.11K |
| 26 | gb-t70_1-2000_m8x35.prt.1 | 158.35K |
| 27 | gb-t70_1-2000_m8x50.prt.1 | 147.16K |
| 28 | gongjian1.prt.1 | 158.98K |
| 29 |  sn072-a-sm.asm.4 | 137.67K |
| 30 | sn072-a-xm.asm.4 | 112.23K |
| 31 | sn072-a.asm.2 | 74.01K |
