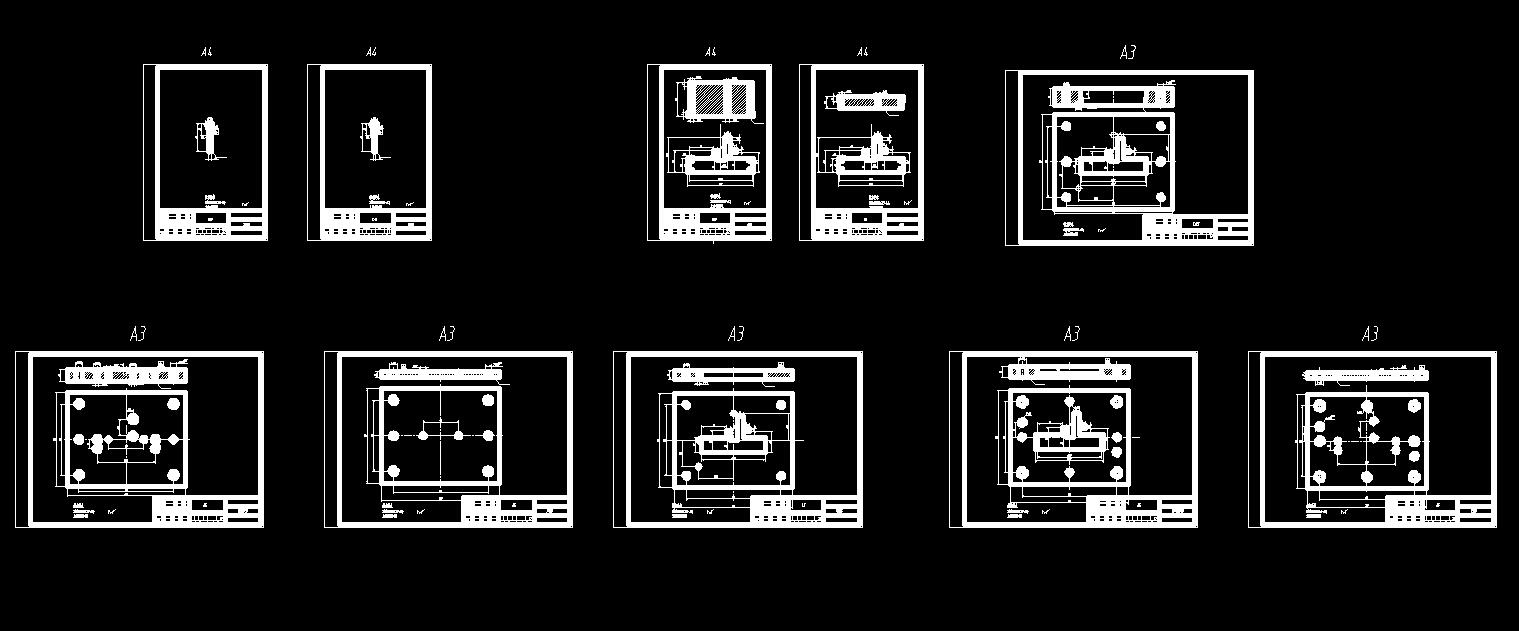

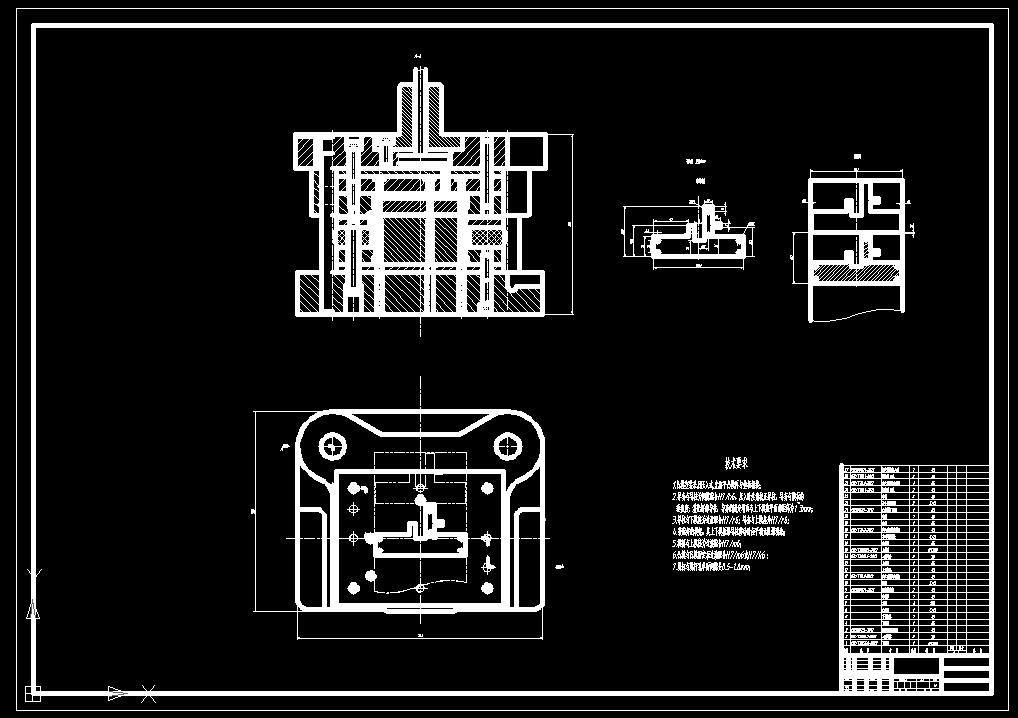

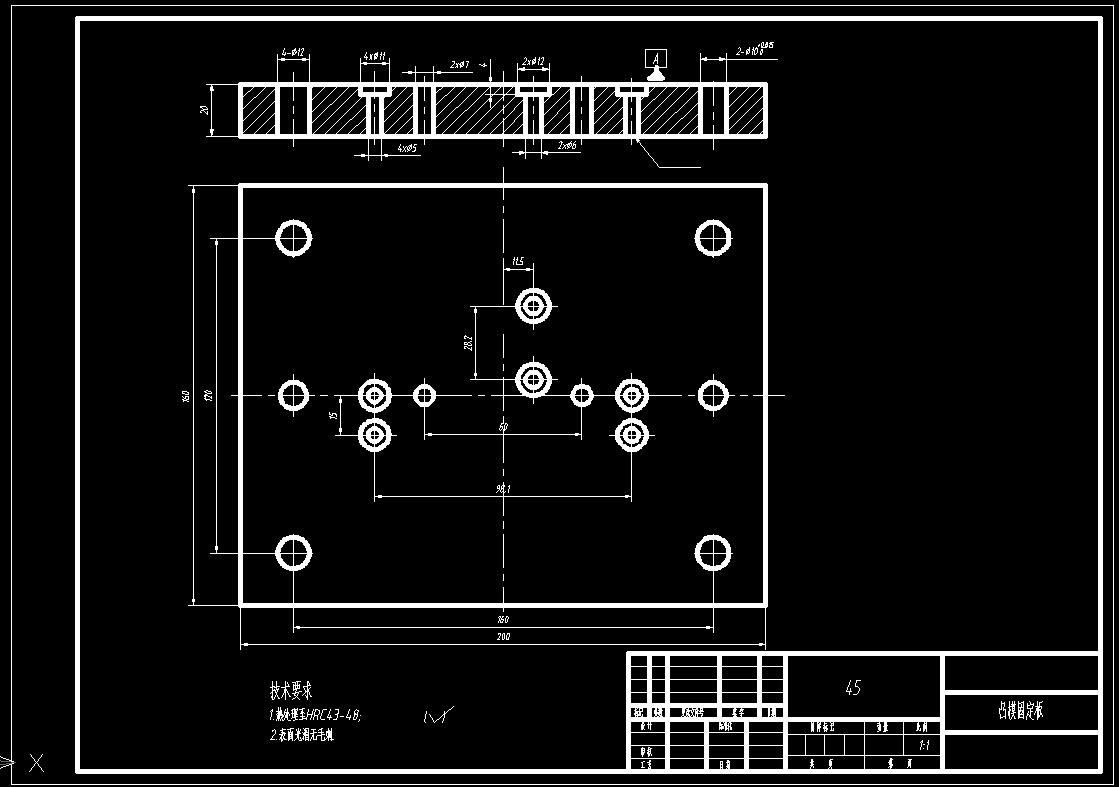

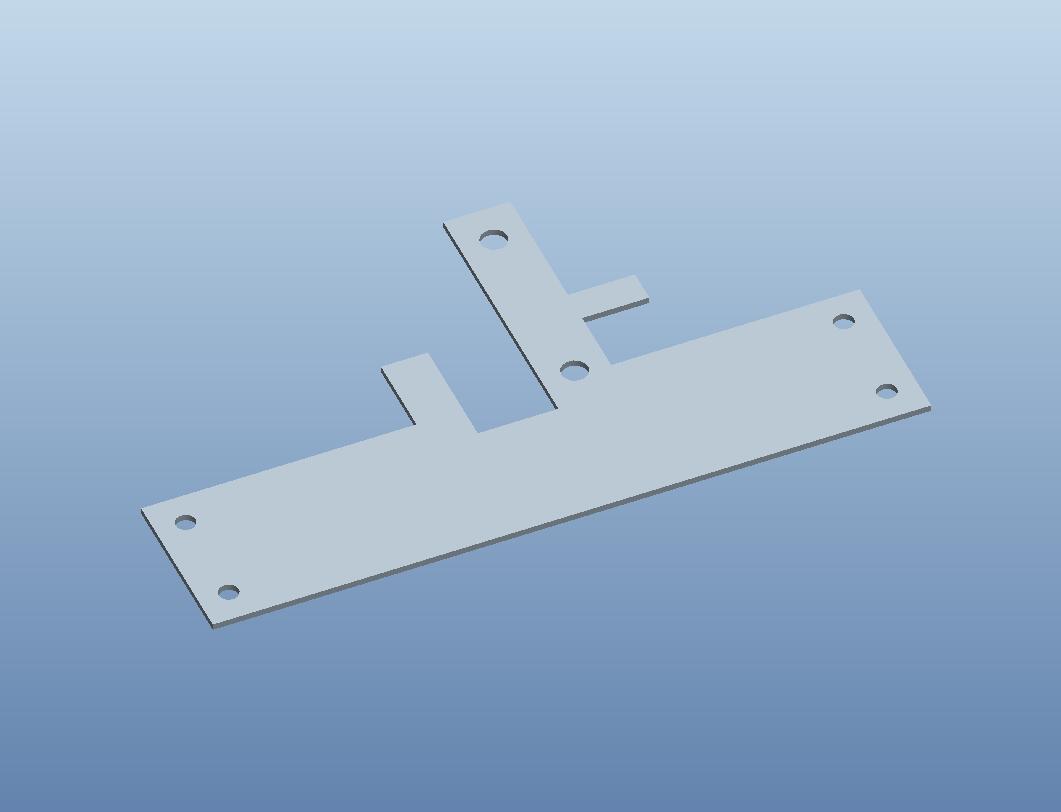

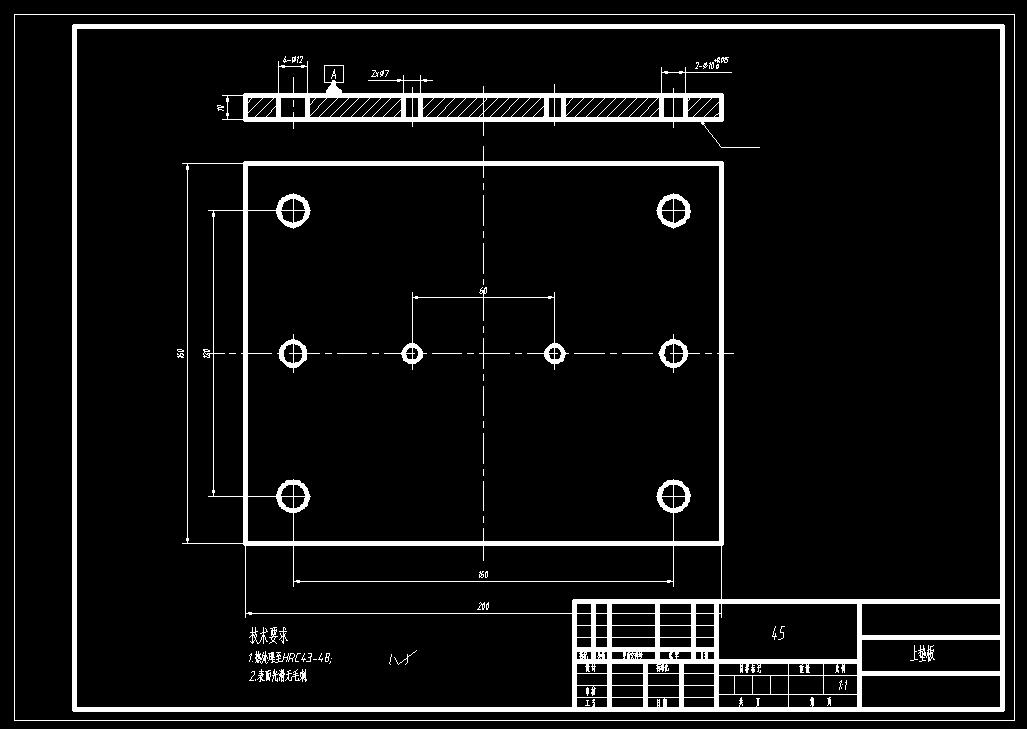

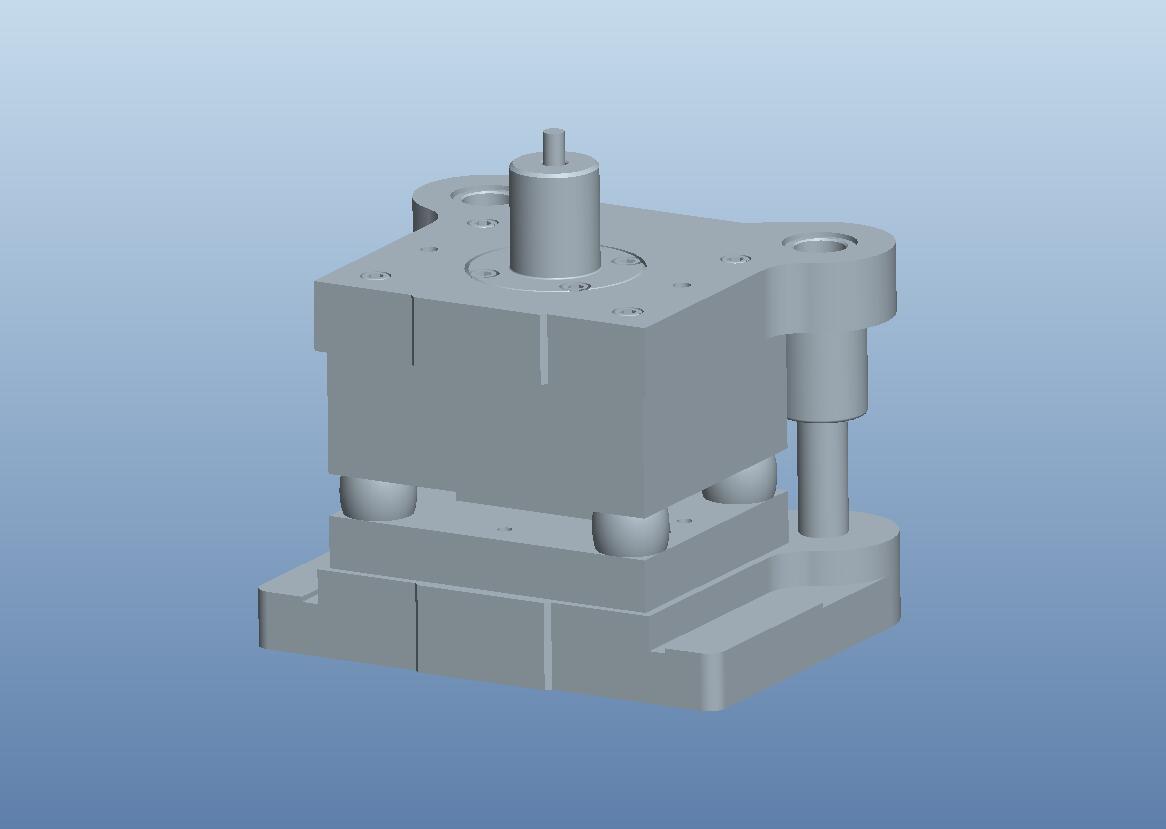

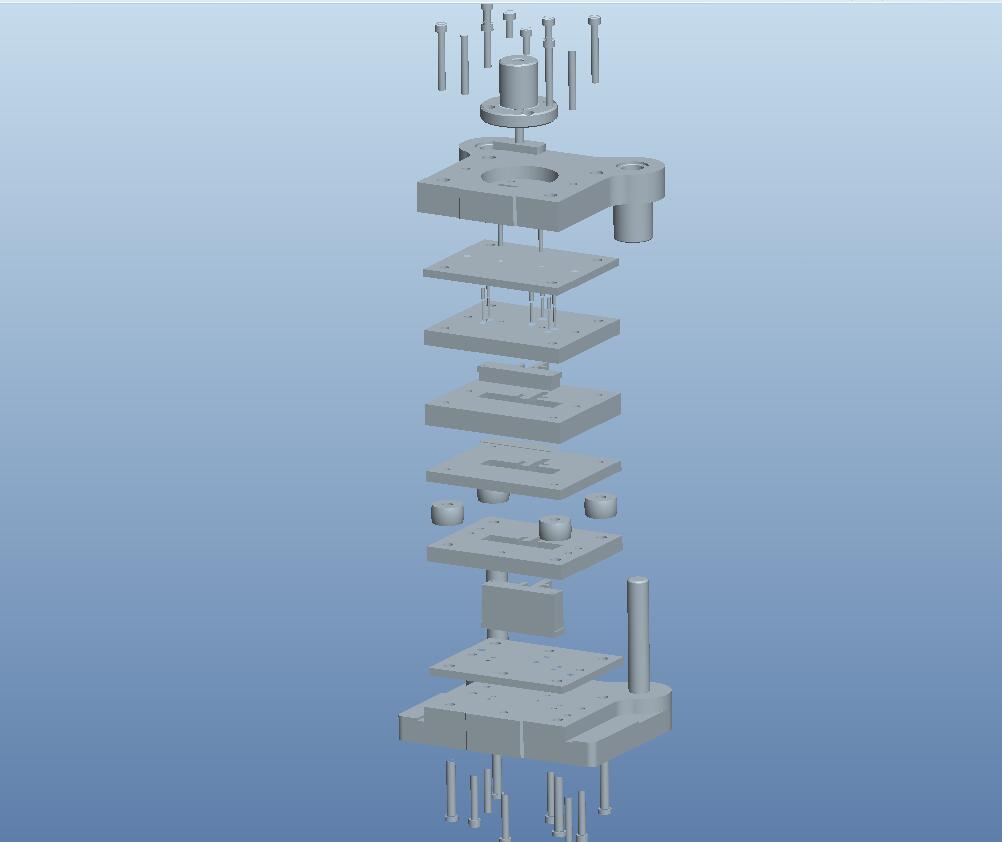

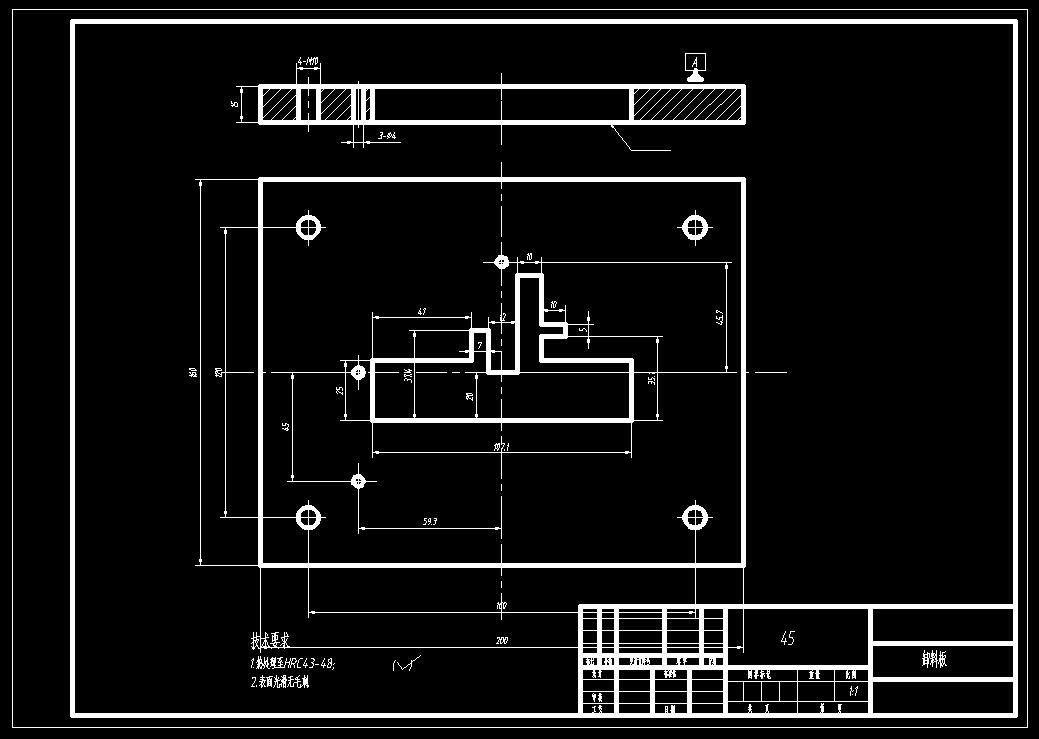

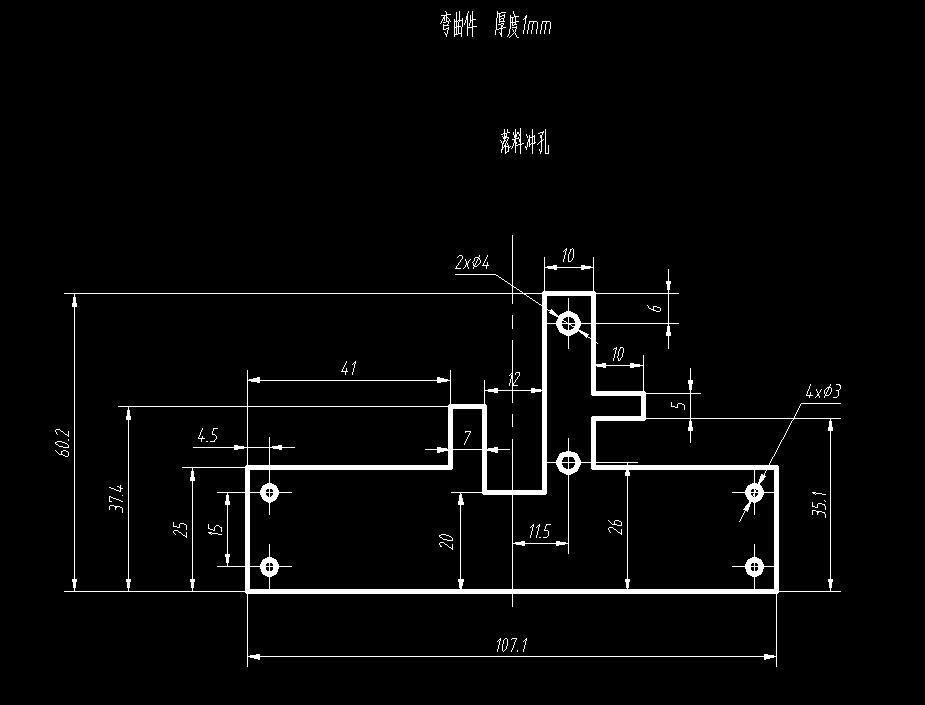

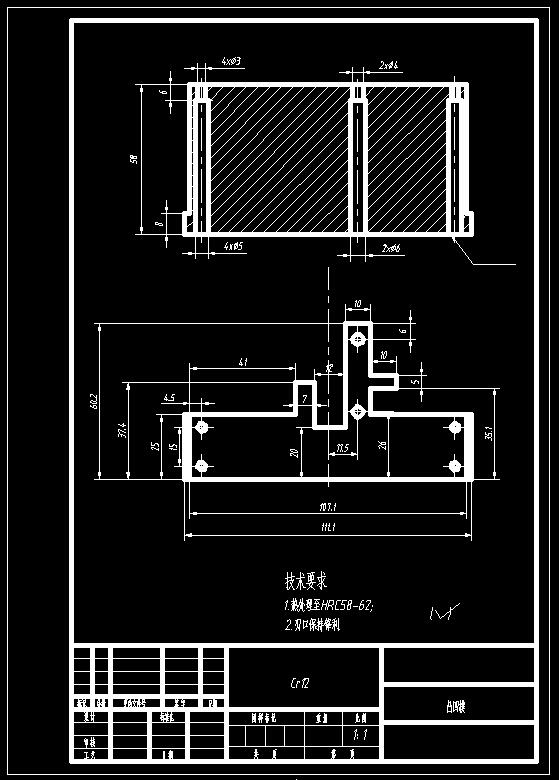

弯曲件落料冲孔模（CAD图+Proe三维）
图纸描述
弯曲件落料冲孔模（CAD图+Proe三维） 厚度1mm 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的 垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm；3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；
下载需要150金币
立即下载 收藏
图纸信息
作者
佘咆奈
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  1落料冲孔图纸.dwg | 364.79K |
| 2 |  sn073_asm.stp | 1.13M |
| 3 |  10x60.prt.2 | 87.50K |
| 4 | 10x80.prt.2 | 85.64K |
| 5 | 10_aomo.prt.2 | 150.12K |
| 6 | 12_s_gudingban.prt.1 | 170.82K |
| 7 | 13_s_dianban.prt.1 | 97.22K |
| 8 | 14_daotao.prt.1 | 221.54K |
| 9 | 15_s_mozuo.prt.3 | 324.26K |
| 10 | 16_tuijianqi.prt.1 | 112.01K |
| 11 | 17_ck_tumo3.prt.1 | 86.63K |
| 12 | 1_x_mozuo.prt.1 | 396.17K |
| 13 | 20_dagan.prt.3 | 94.50K |
| 14 | 21_mobin.prt.1 | 237.44K |
| 15 | 22_ck_tumo4.prt.1 | 88.04K |
| 16 | 23_tuigan.prt.1 | 87.34K |
| 17 | 2_daozu.prt.1 | 94.07K |
| 18 | 3_xieliao_ld.prt.1 | 121.53K |
| 19 | 4_x_dianban.prt.1 | 135.74K |
| 20 | 5_x_gudingban.prt.1 | 139.65K |
| 21 | 6_tuaomo.prt.1 | 162.95K |
| 22 | 7_xiangjiao.prt.1 | 92.36K |
| 23 | 8_xieliaoban.prt.2 | 102.49K |
| 24 | 9_dangliaoxiao.prt.1 | 101.28K |
| 25 | gb-t70_1-2000_m10x25.prt.1 | 135.23K |
| 26 | gb-t70_1-2000_m10x60.prt.1 | 122.18K |
| 27 | gb-t70_1-2000_m10x70.prt.1 | 145.14K |
| 28 | gongjian1.prt.1 | 97.67K |
| 29 |  sn073-a-sm.asm.4 | 130.84K |
| 30 | sn073-a-xm.asm.3 | 128.50K |
| 31 | sn073.asm.1 | 79.63K |
