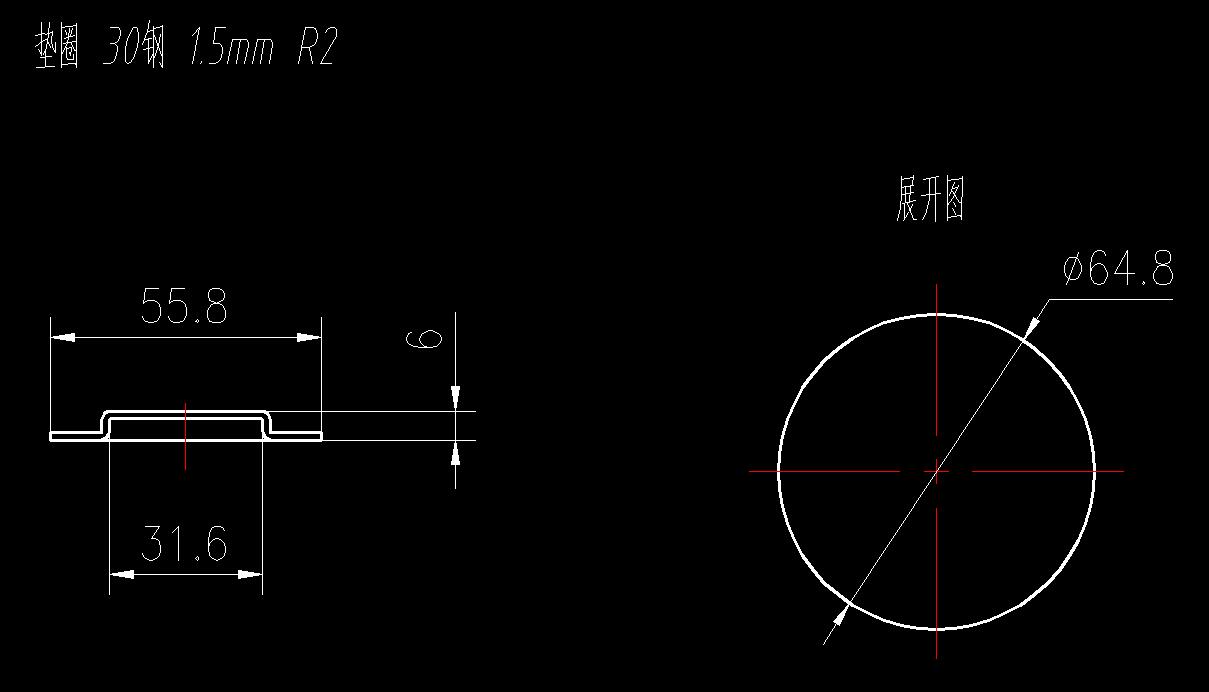

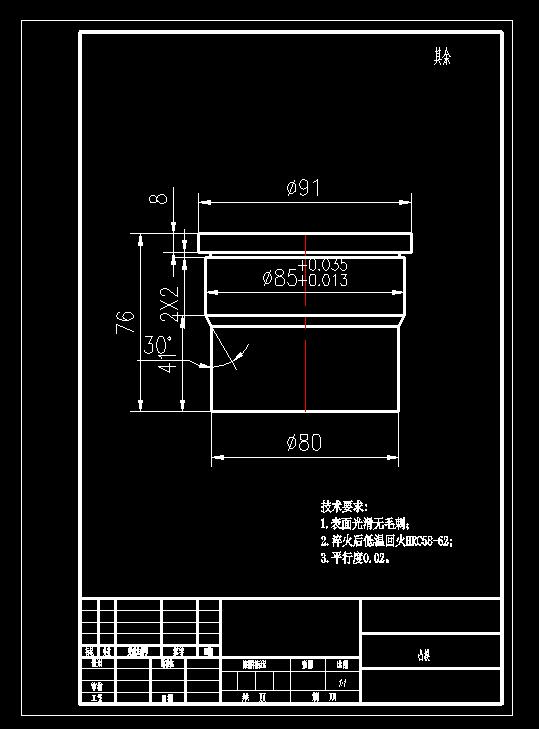

垫圈落料模（CAD图+SW三维） 30钢 1.5mm R2 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的 垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm； 3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；
垫圈落料模（CAD图+SW三维）

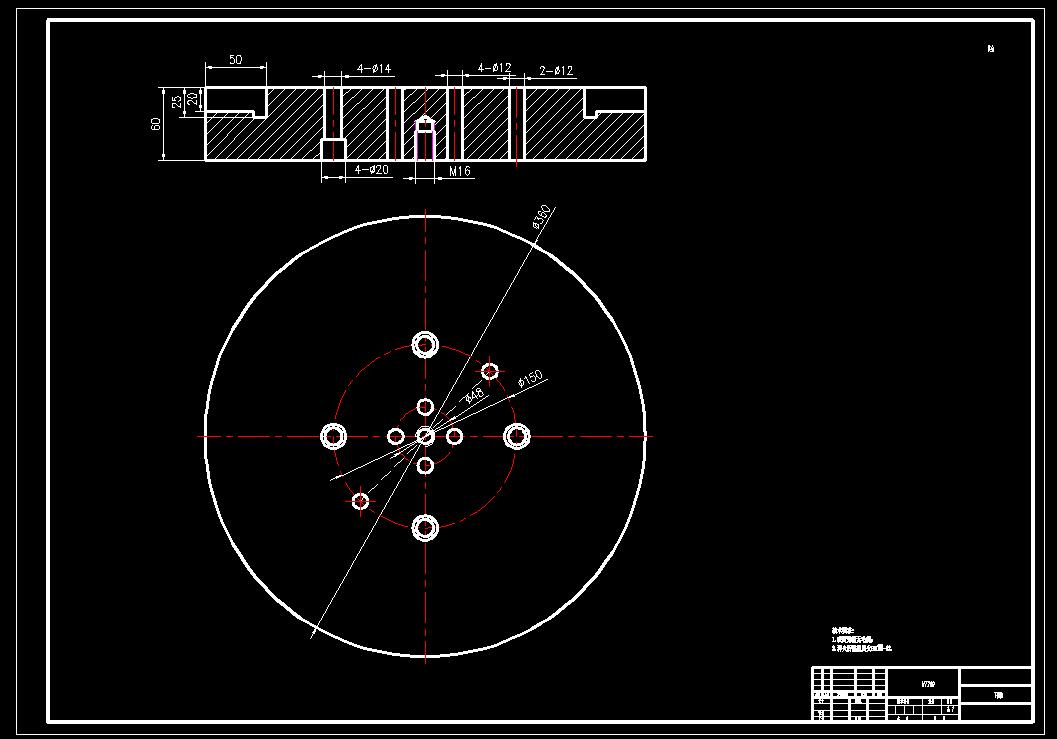

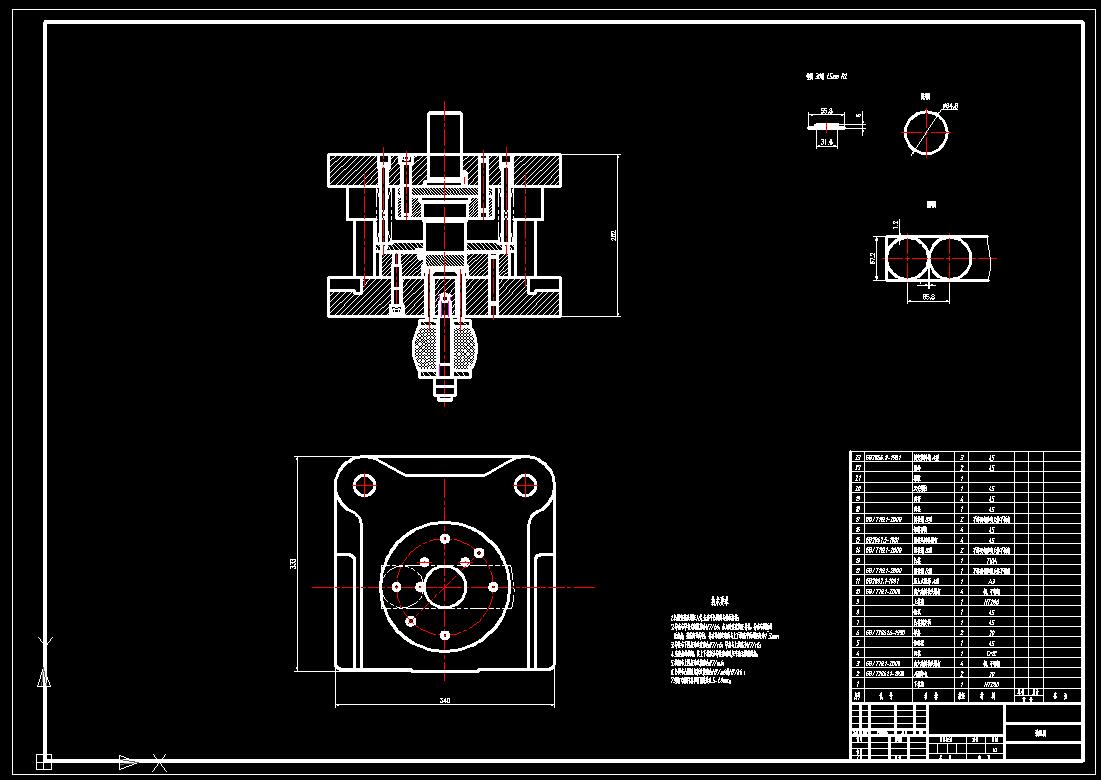

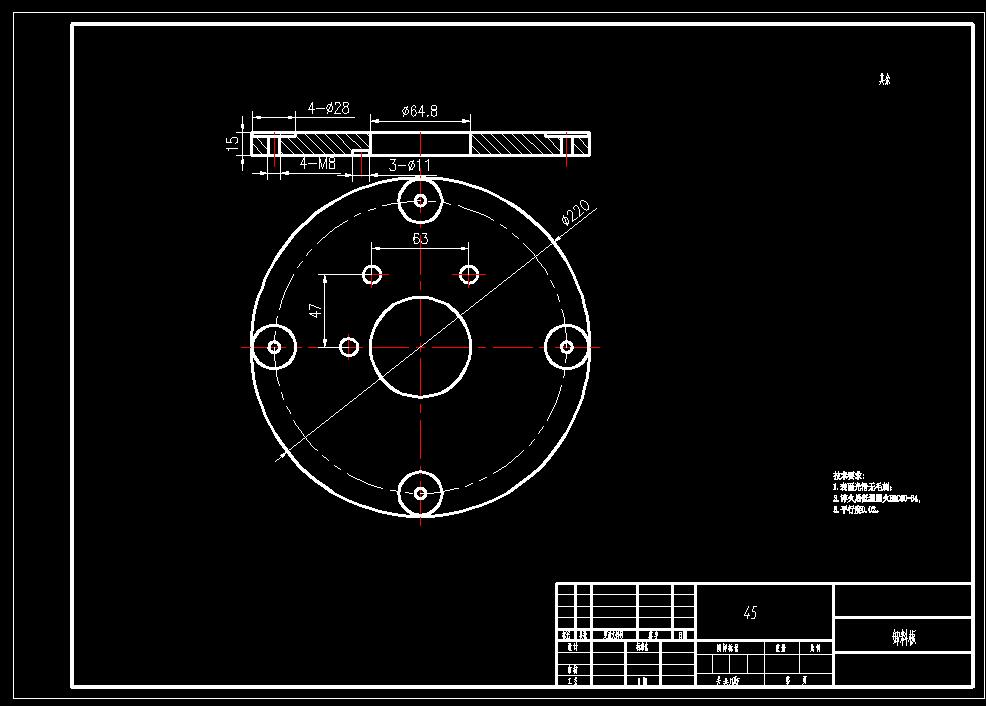

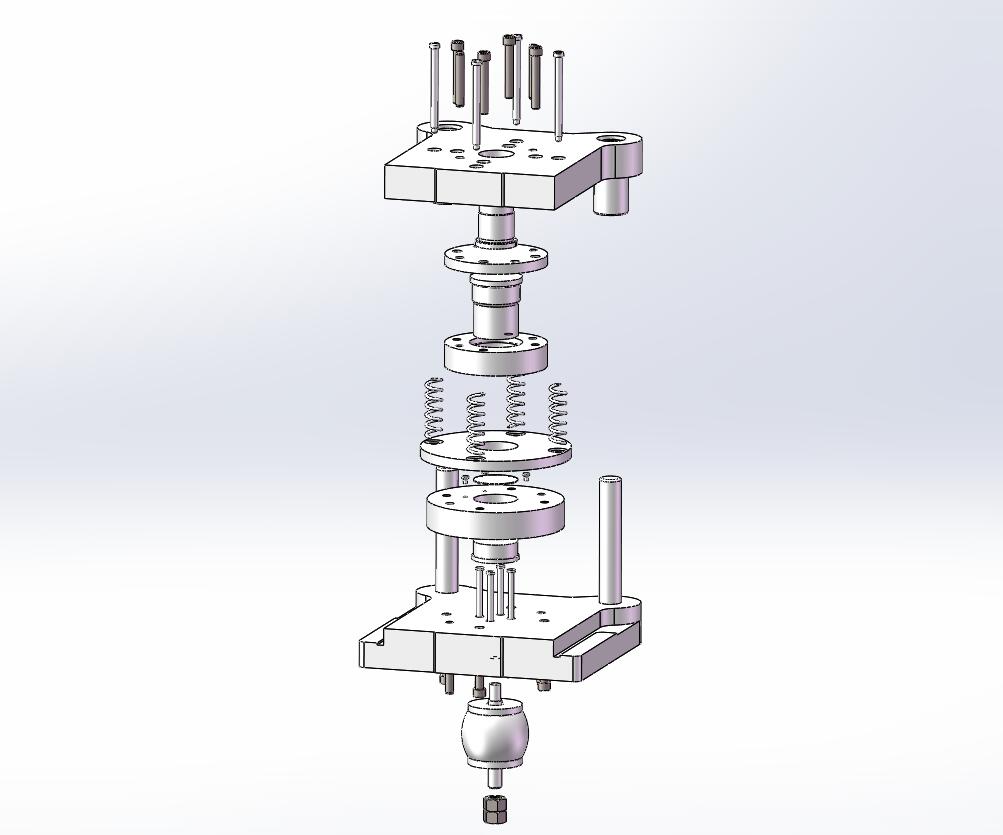

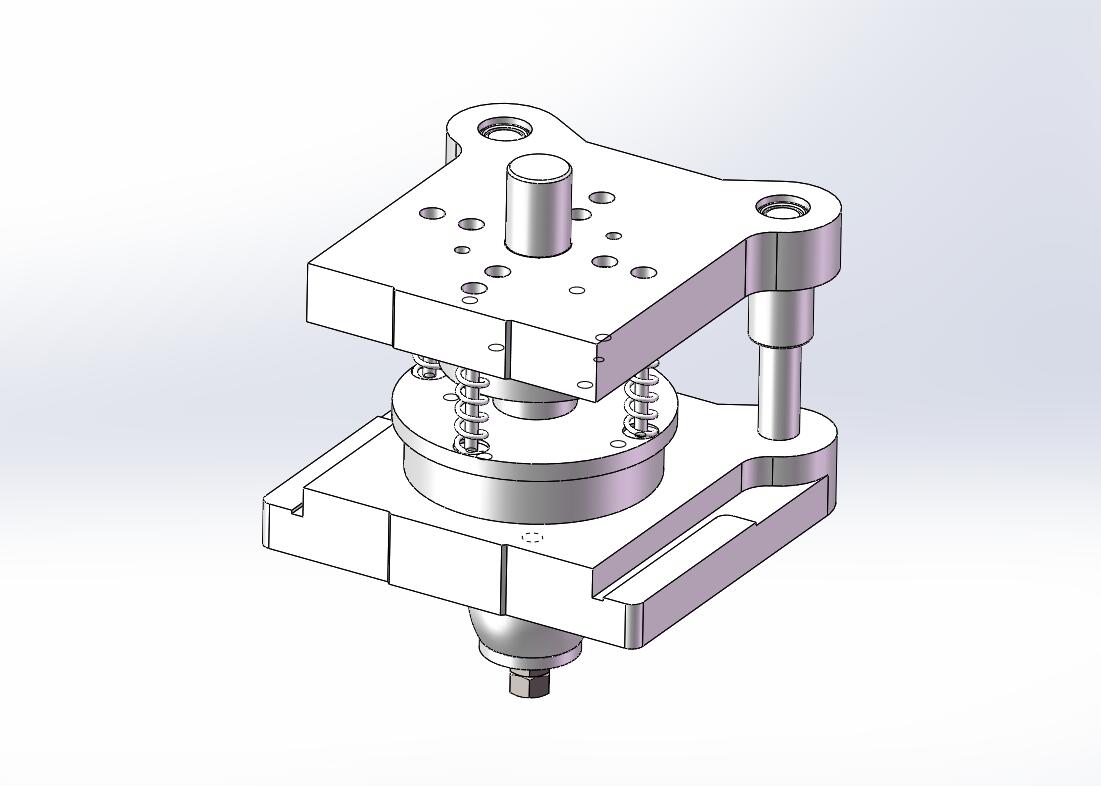

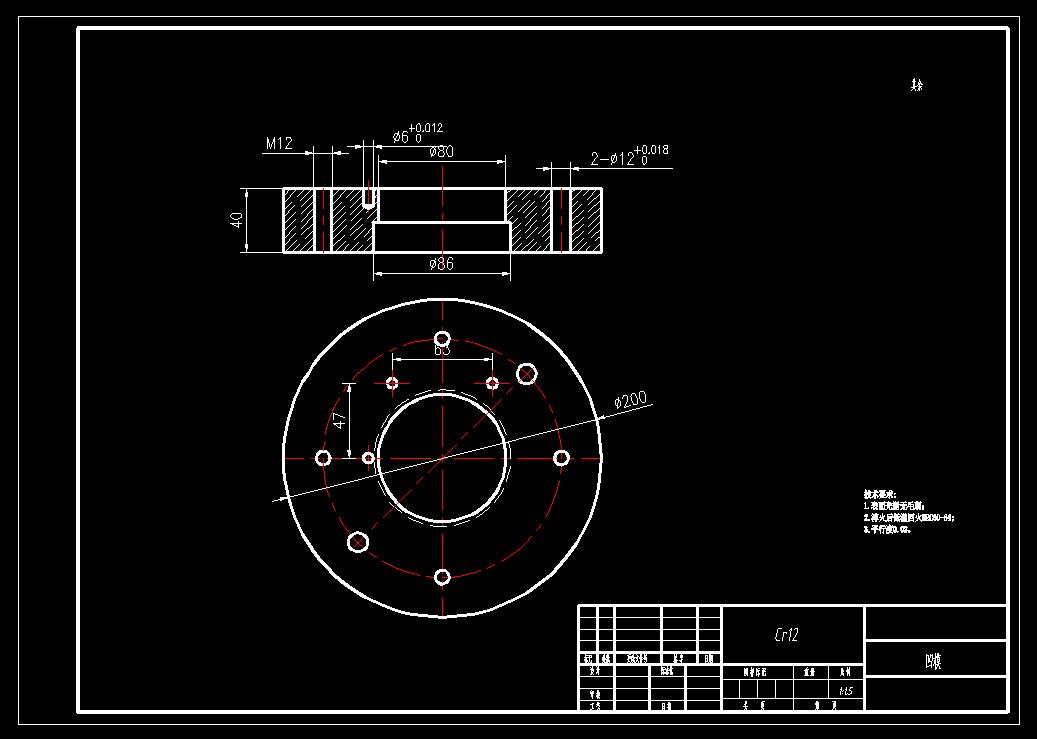

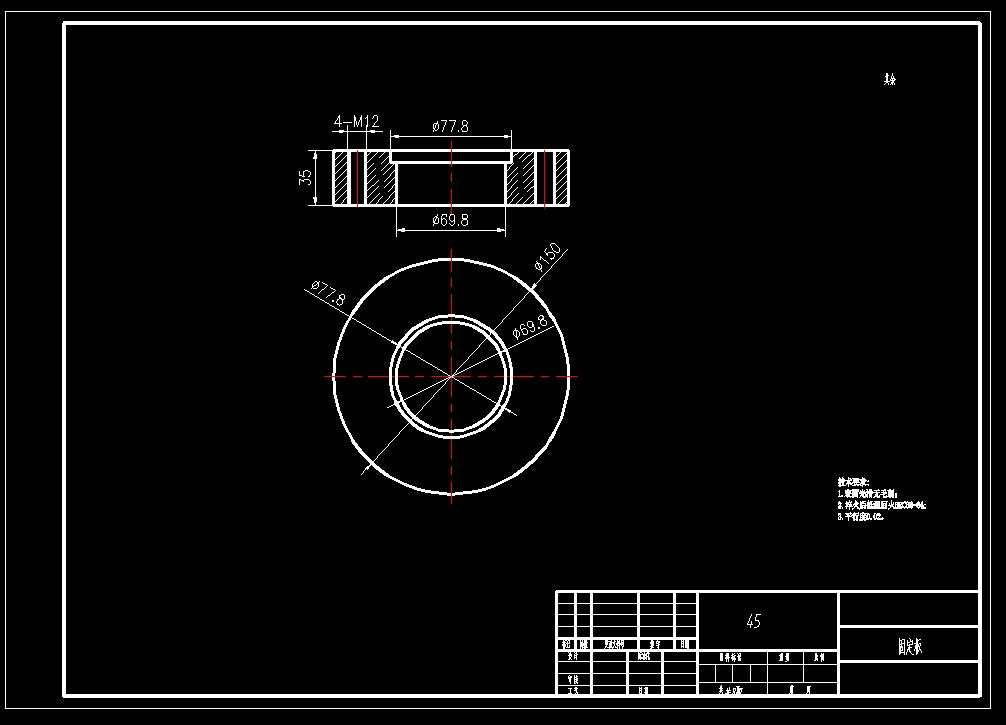

图纸描述
垫圈落料模（CAD图+SW三维） 30钢 1.5mm R2 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的 垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm； 3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；
下载需要120金币
立即下载 收藏
图纸信息
图纸ID ：555037
文件大小：4.12M
所需金币：120
图纸参数：可编辑，包含特征参数
图纸分类：模具图纸
图纸格式：step,dwg,sldprt,sldasm
软件版本：SOLIDWORKS 2015
作者
WX_203068
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  HN020总装图.STEP | 1.74M |
| 2 |  图纸--sw.dwg | 286.78K |
| 3 |  11_压入式模柄A型.SLDPRT | 80.37K |
| 4 | 13_凸模.SLDPRT | 71.14K |
| 5 | 15_圆柱头卸料螺钉.SLDPRT | 61.33K |
| 6 | 16_卸料弹簧.SLDPRT | 285.61K |
| 7 | 18_顶块.SLDPRT | 63.41K |
| 8 | 19_顶杆.SLDPRT | 46.06K |
| 9 | 1_下模座.SLDPRT | 143.01K |
| 10 | 23_固定挡料销A型.SLDPRT | 61.74K |
| 11 | 2_A型导柱.SLDPRT | 55.57K |
| 12 | 4_凹模.SLDPRT | 104.90K |
| 13 | 5_卸料板.SLDPRT | 93.12K |
| 14 | 6_导套.SLDPRT | 101.81K |
| 15 | 7_固定板.SLDPRT | 101.94K |
| 16 | 8_垫板.SLDPRT | 69.66K |
| 17 | 9_上模座.SLDPRT | 114.05K |
| 18 | B18.3.1M-12x1.75x60HexSHCS--36NHX.sldprt | 152.02K |
| 19 | B18.3.1M-12x1.75x80HexSHCS--36NHX.sldprt | 149.41K |
| 20 | GB_CONNECTING_PIECE_PIN_DP12X60.sldprt | 89.53K |
| 21 | GB_CONNECTING_PIECE_PIN_DP12X80.sldprt | 83.79K |
| 22 | GB_FASTENER_NUT_SNAB1BM20-N.sldprt | 129.71K |
| 23 |  HN020上模.SLDASM | 379.67K |
| 24 | HN020下模.SLDASM | 194.78K |
| 25 | HN020总装图.SLDASM | 518.32K |
| 26 | 工件.SLDPRT | 108.62K |
| 27 | 工件1.SLDPRT | 52.15K |
| 28 | 弹顶器.SLDPRT | 111.21K |
