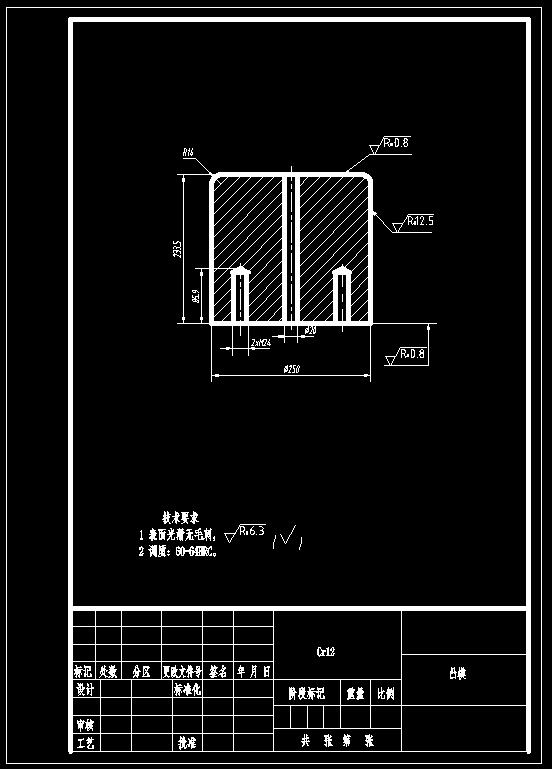

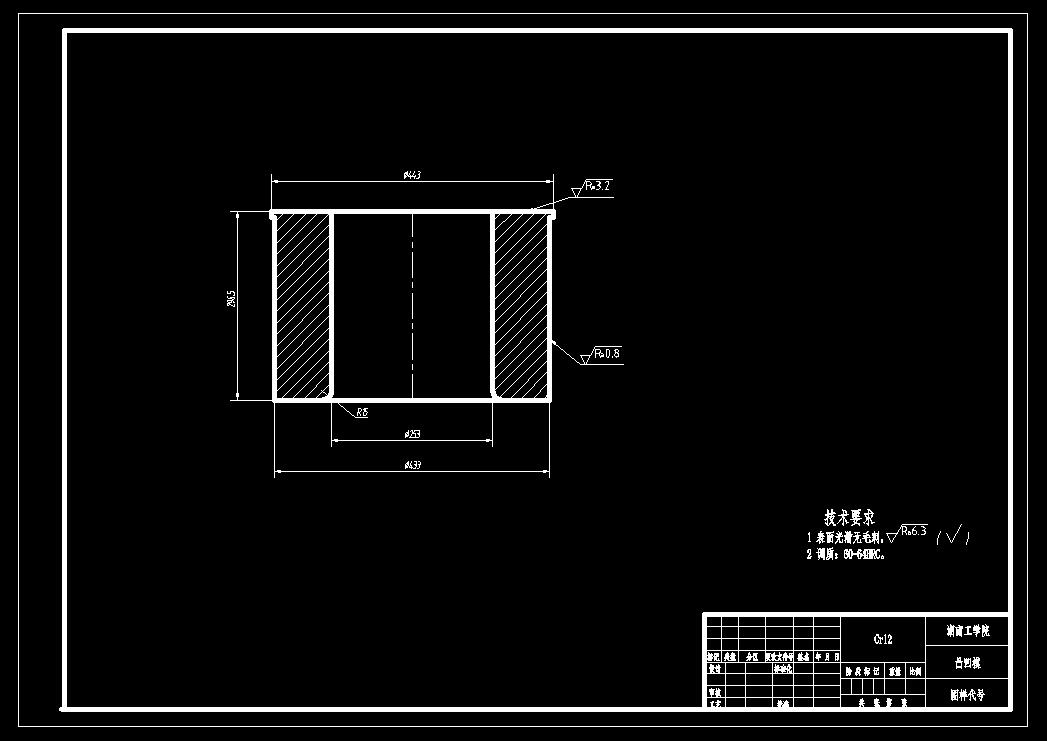

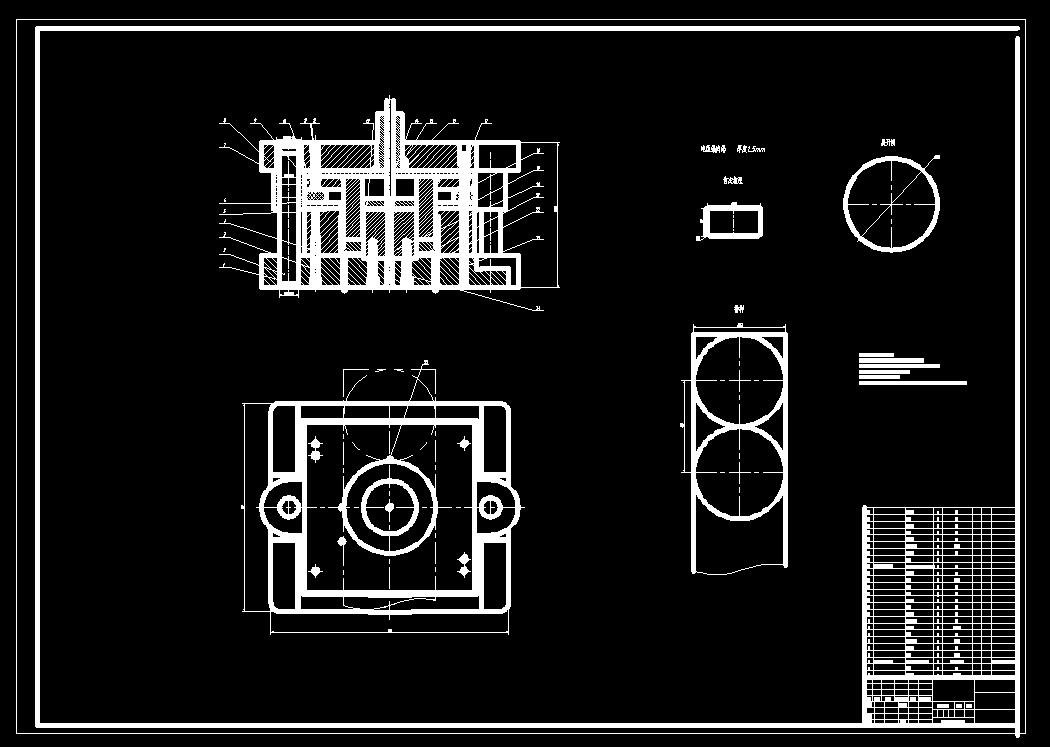

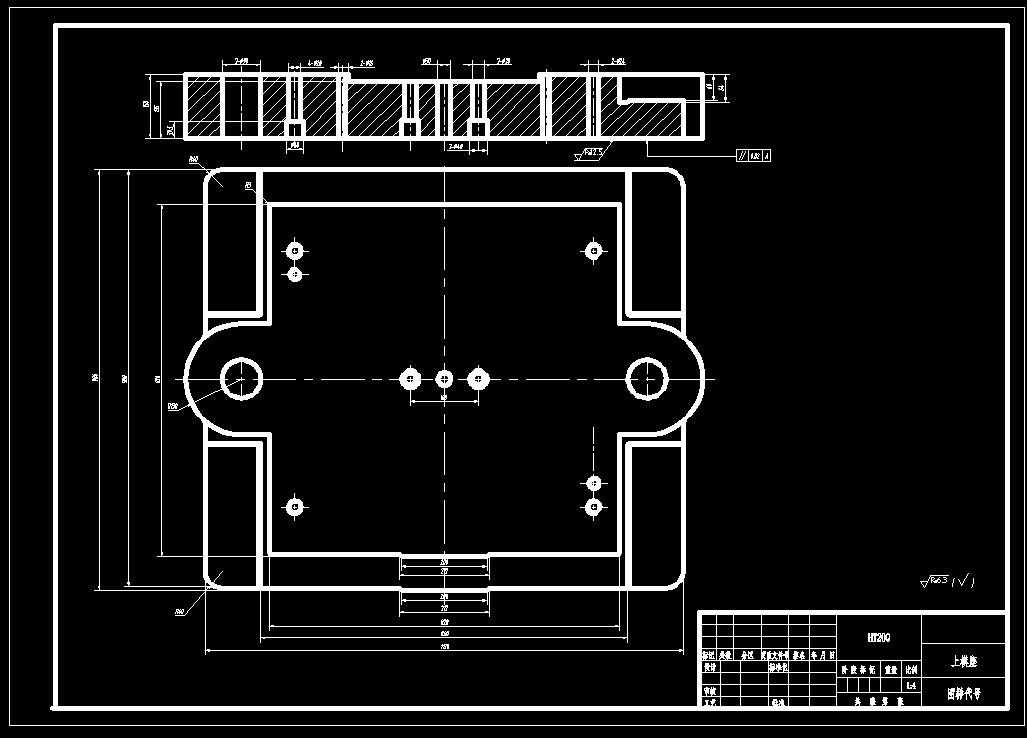

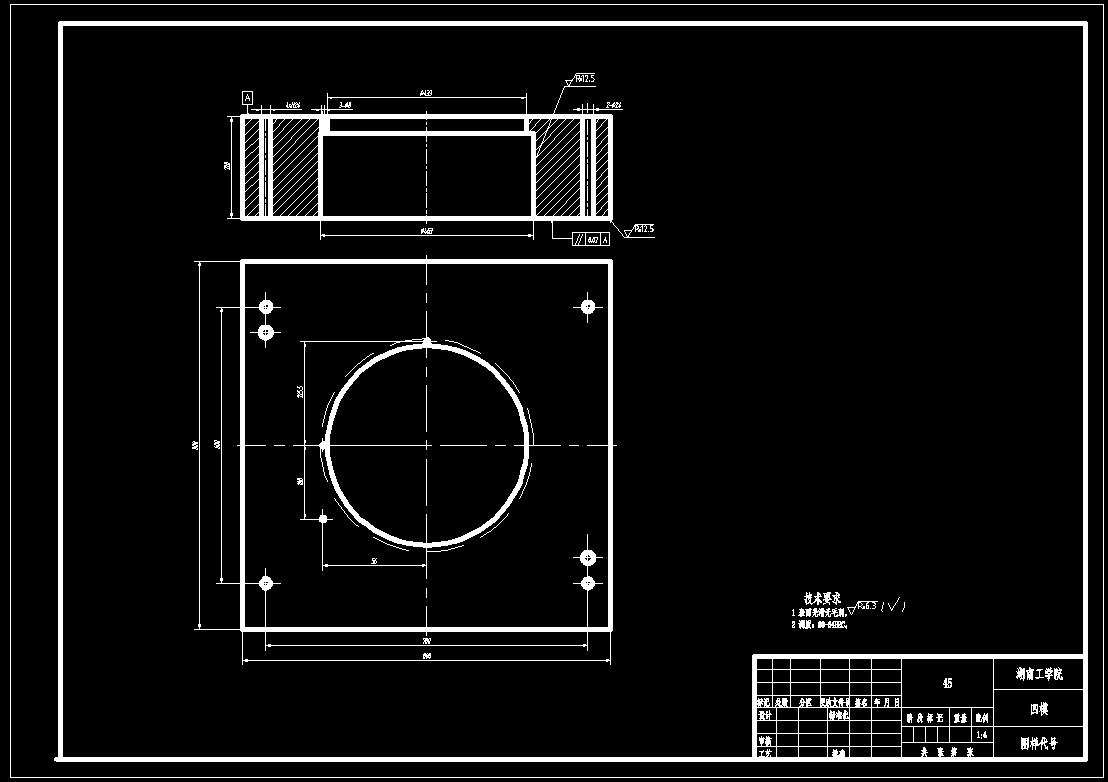

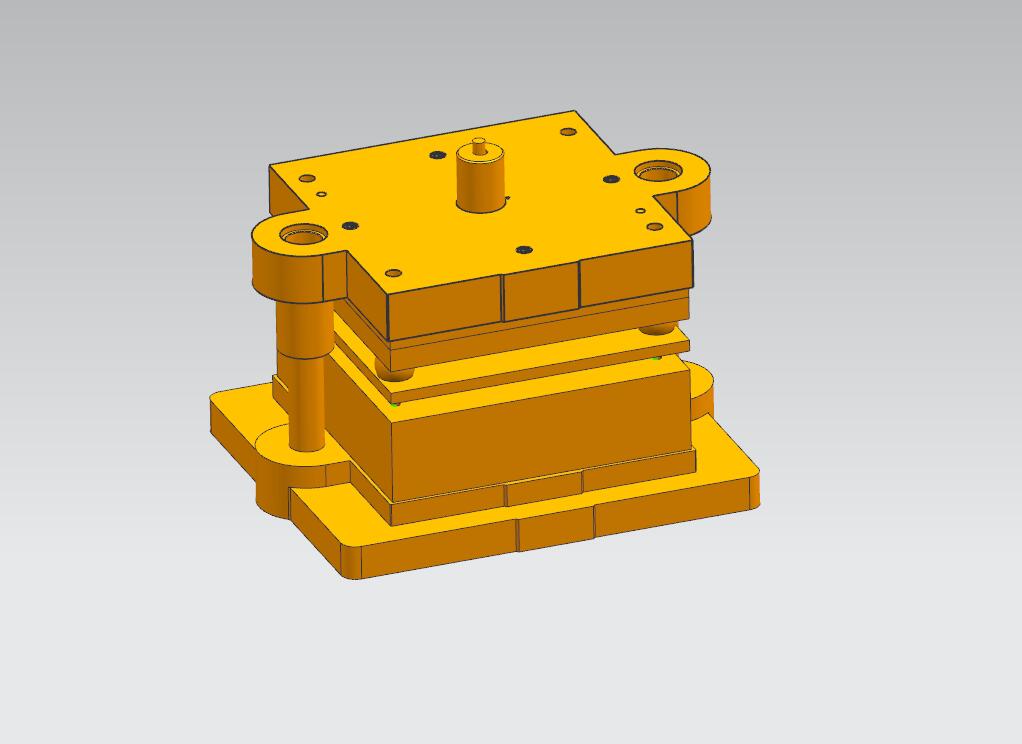

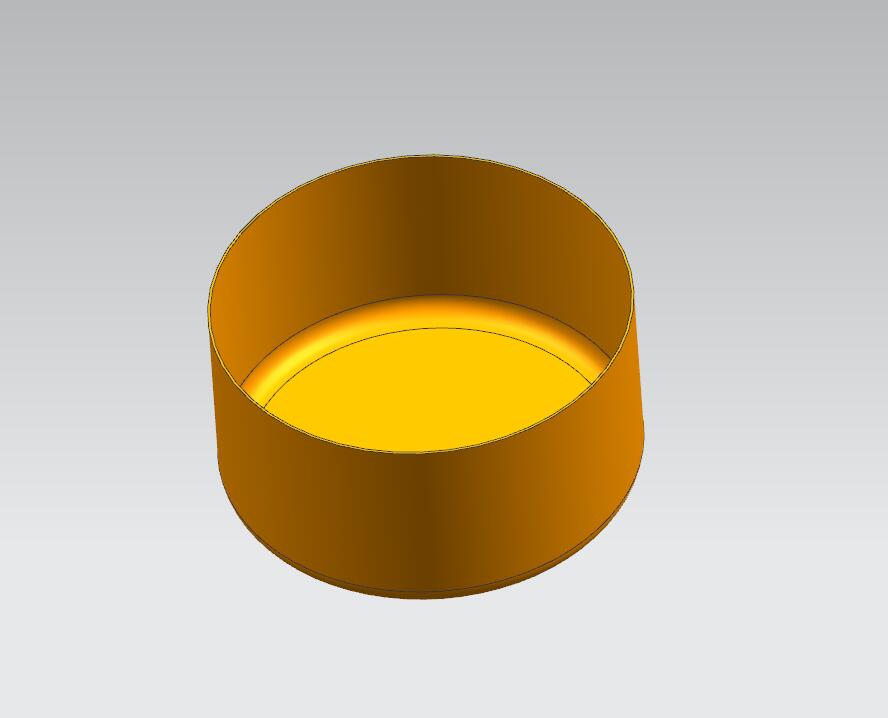

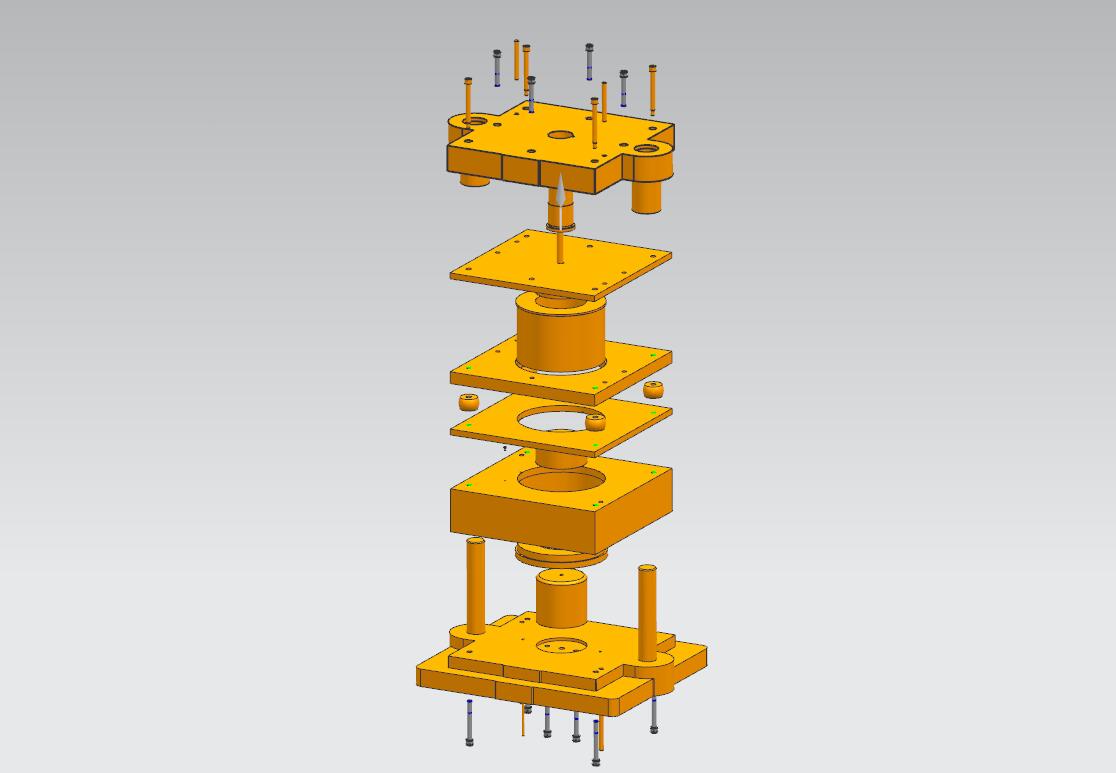

电饭锅内胆拉深模（CAD图+UG三维）
图纸描述

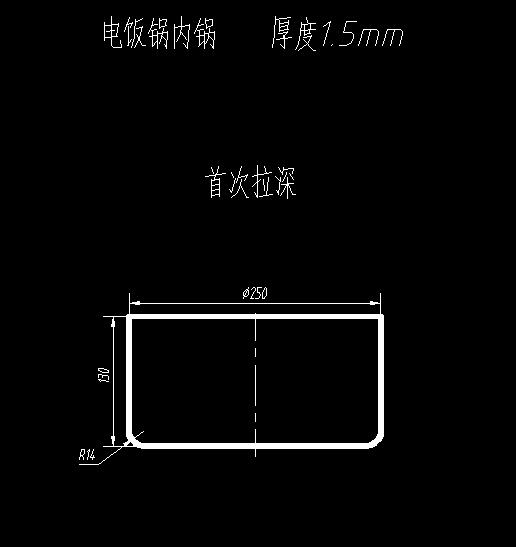

电饭锅内锅拉深模（CAD图+UG三维） 厚度1.5mm 1）装配好的冲模，其闭合高度应符合设计要求。 2）模柄装入上模座后，其轴心线对上模座上平面的垂直度。 误差，在全长范围内不大于0.05mm 3）定位装置要保证定位可靠。 4）顶件装置活动灵活、正确，出料孔畅通无阻，保证制件及废料不卡在冲模内。
下载需要200金币
立即下载 收藏
图纸信息
作者
FantasticWizard
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  1落料拉深装配图.dwg | 279.20K |
| 2 |  SN028-A.stp | 606.11K |
| 3 |  10_S_dianban.prt | 188.00K |
| 4 | 13_tuiban.prt | 153.00K |
| 5 | 15_mobin.prt | 180.00K |
| 6 | 17_xieliao_LD.prt | 188.50K |
| 7 | 18_xiangjiao.prt | 133.00K |
| 8 | 19_xieliaoban.prt | 283.00K |
| 9 | 1_X_mozuo.prt | 477.50K |
| 10 | 20_LS_tumo.prt | 1.20M |
| 11 | 25_dangliaoxiao.prt | 146.00K |
| 12 | 2_daozu.prt | 141.50K |
| 13 | 4_aomo.prt | 223.00K |
| 14 | 7_daotao.prt | 172.00K |
| 15 | 8_S_mozuo.prt | 421.00K |
| 16 | 9_gudingban.prt | 264.00K |
| 17 | dinggan.prt | 139.00K |
| 18 | GB-T70.1-2000M24x150.prt | 308.50K |
| 19 | GB-T70.1-2000M24x200.prt | 310.00K |
| 20 | gongjian1.prt | 143.00K |
| 21 | LS_tuaomo.prt | 141.00K |
| 22 | SN028-A-SM.prt | 244.50K |
| 23 | SN028-A-XM.prt | 224.00K |
| 24 | SN028-A.prt | 207.50K |
| 25 | _model1.prt | 135.00K |
| 26 | _model2.prt | 141.00K |
| 27 | _model3.prt | 127.50K |
