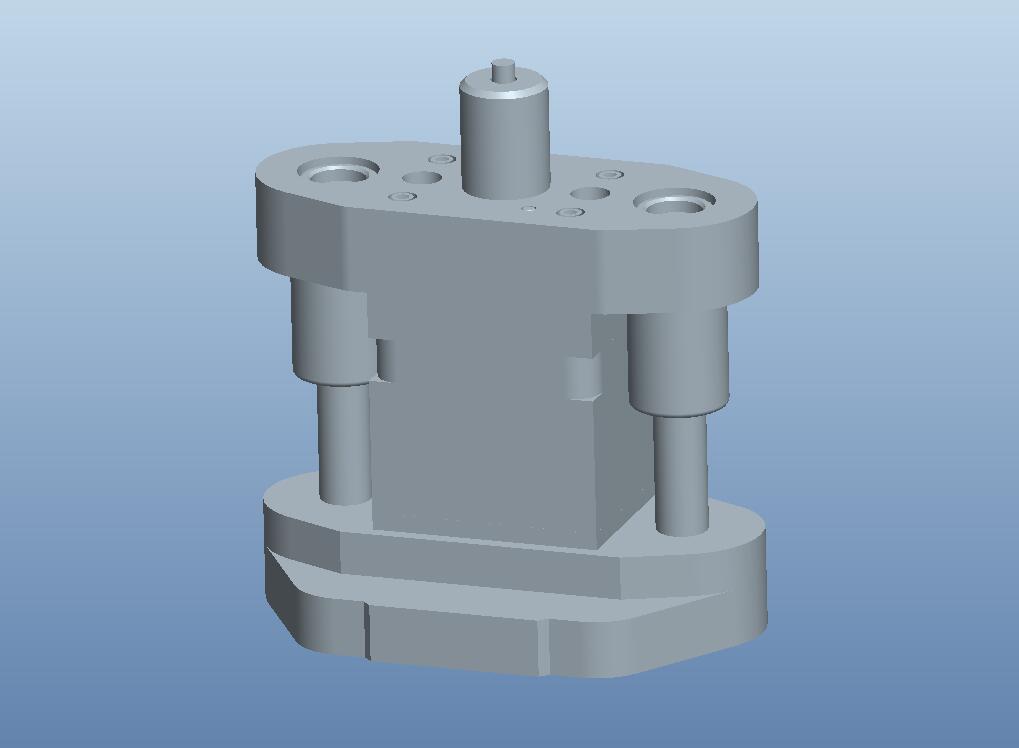

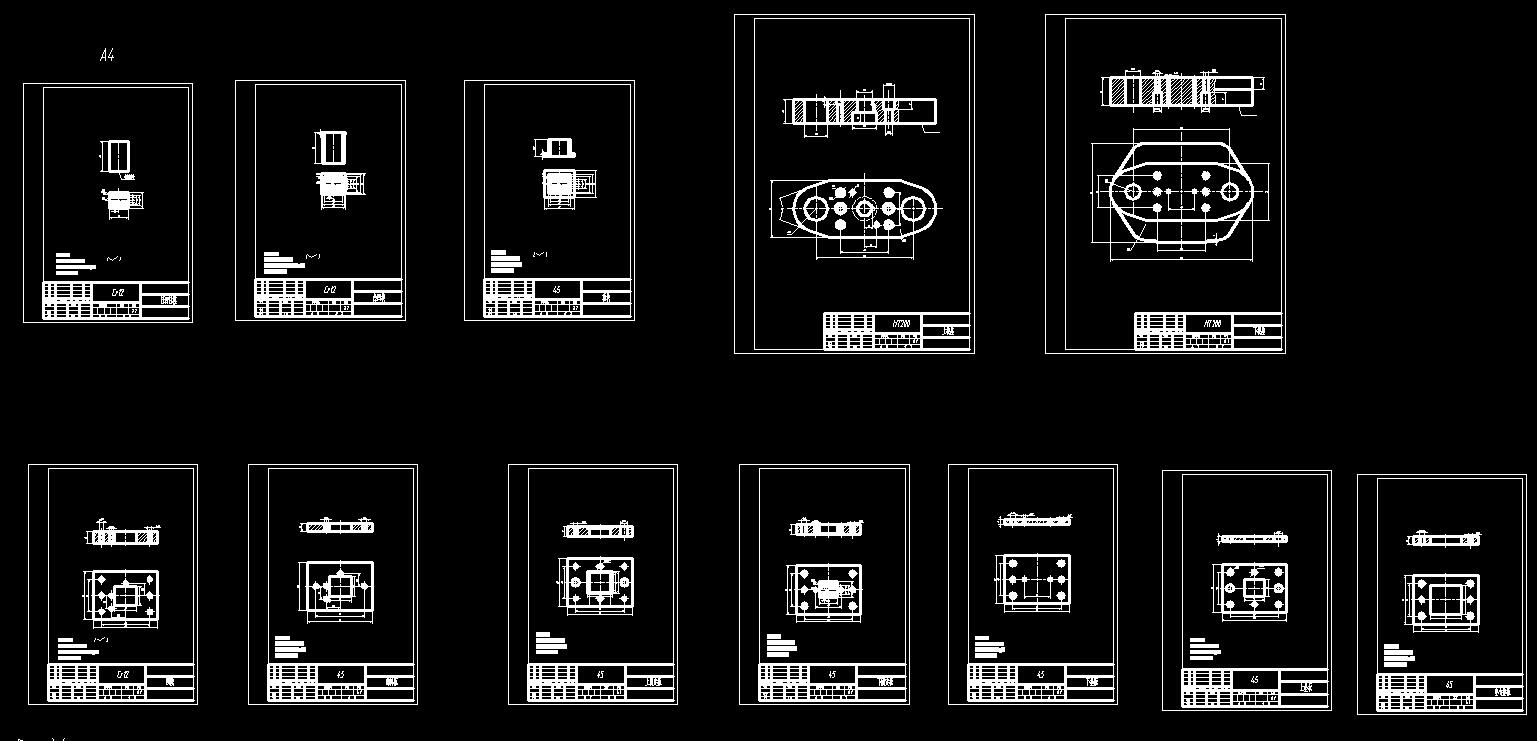

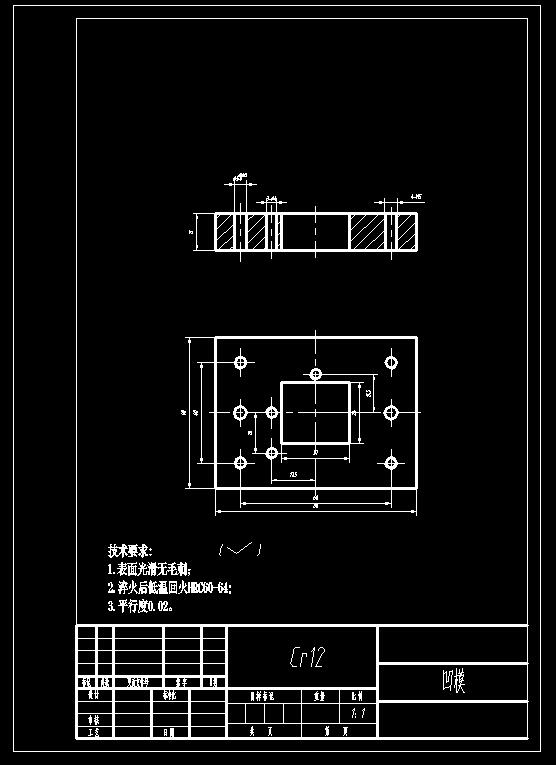

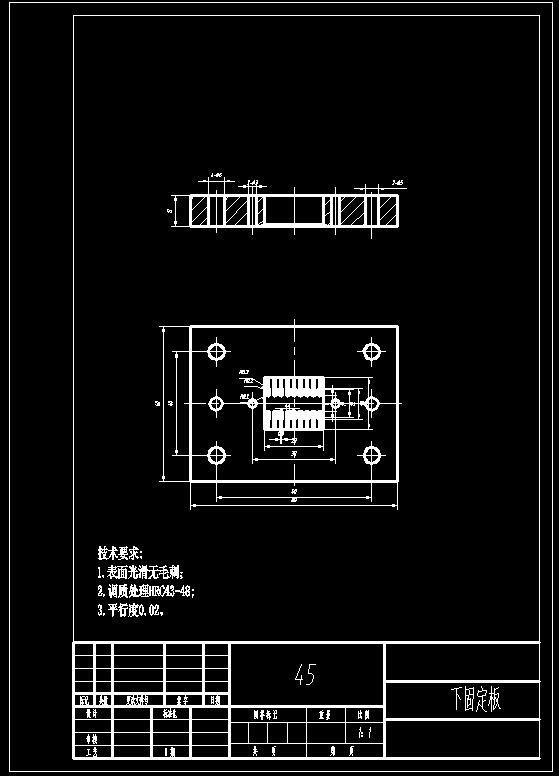

端子排落料模（CAD图+Proe三维）
图纸描述

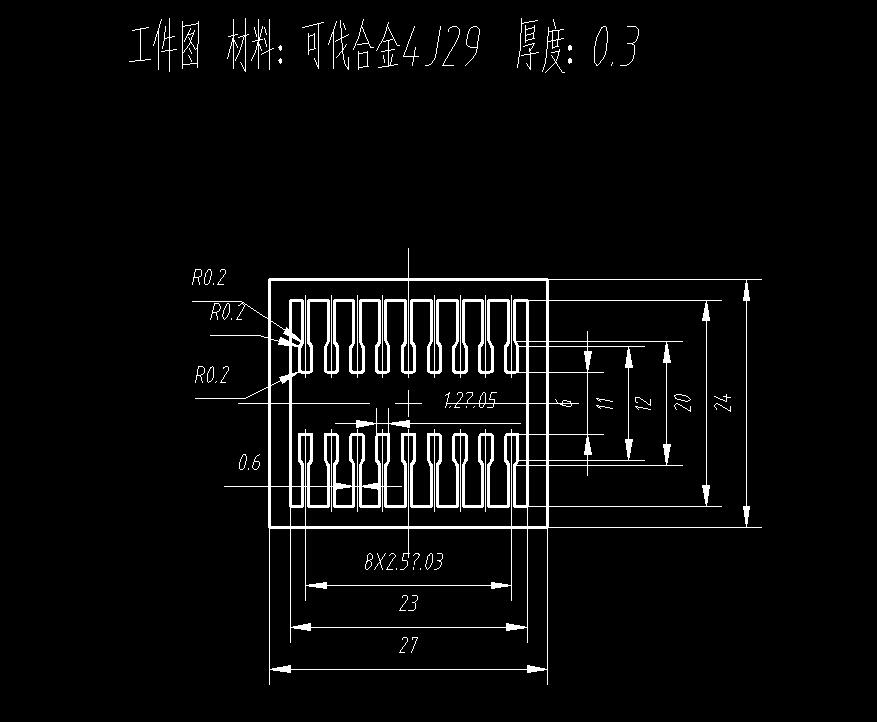

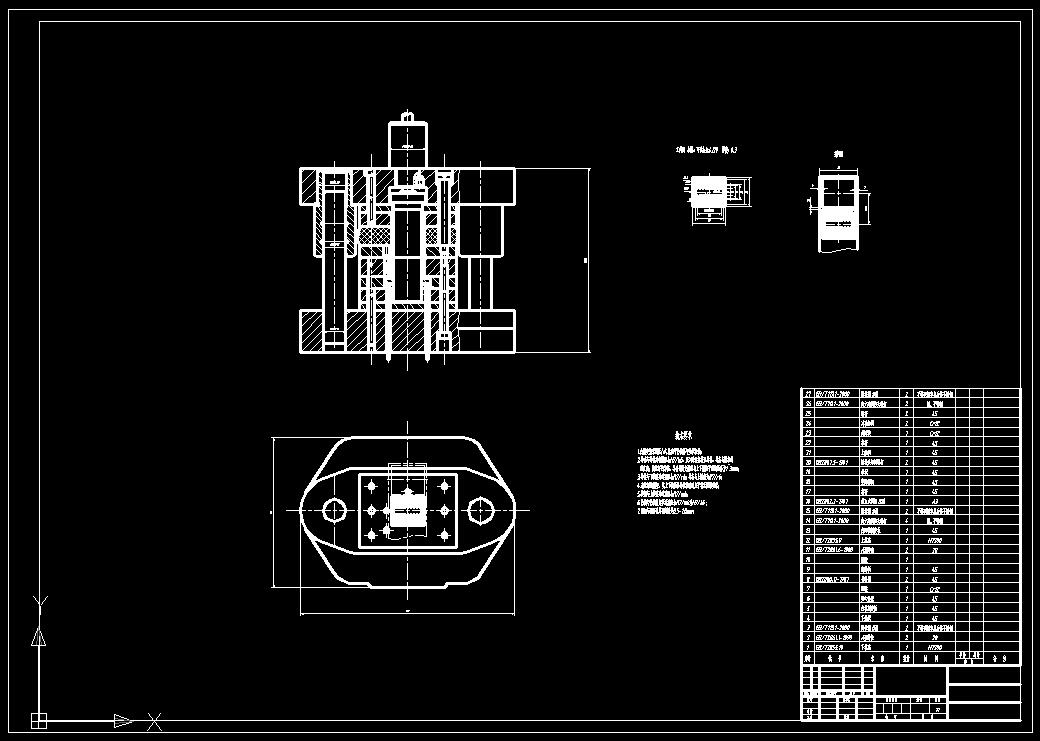

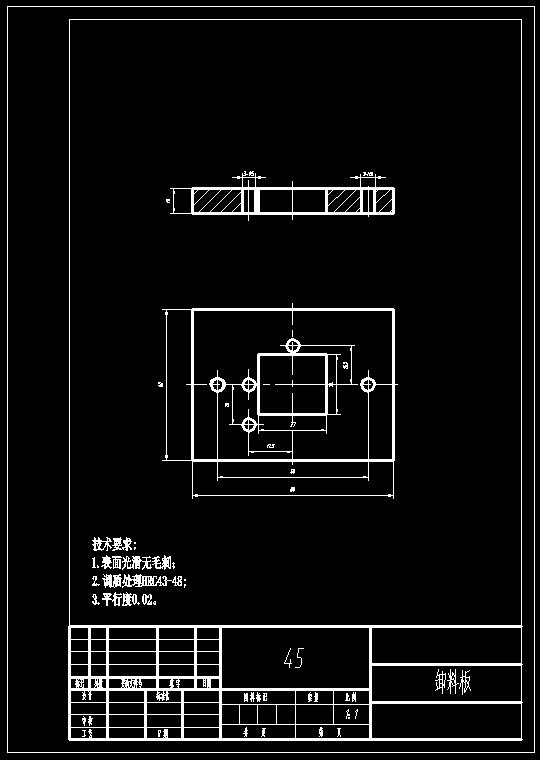

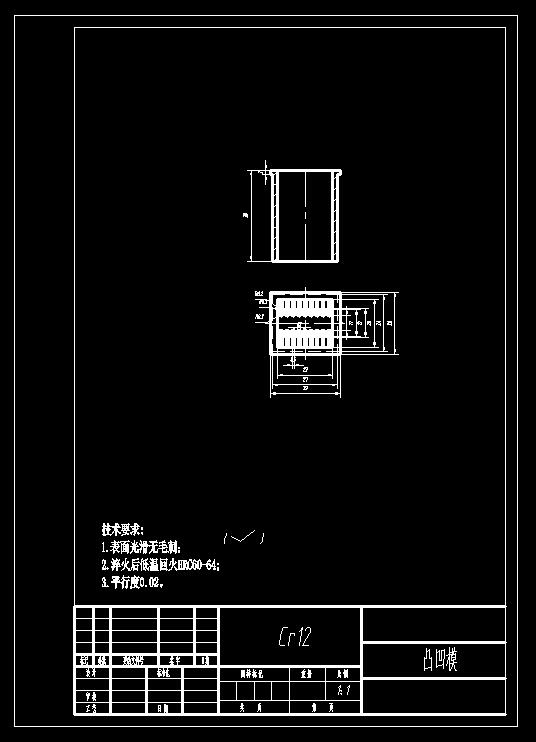

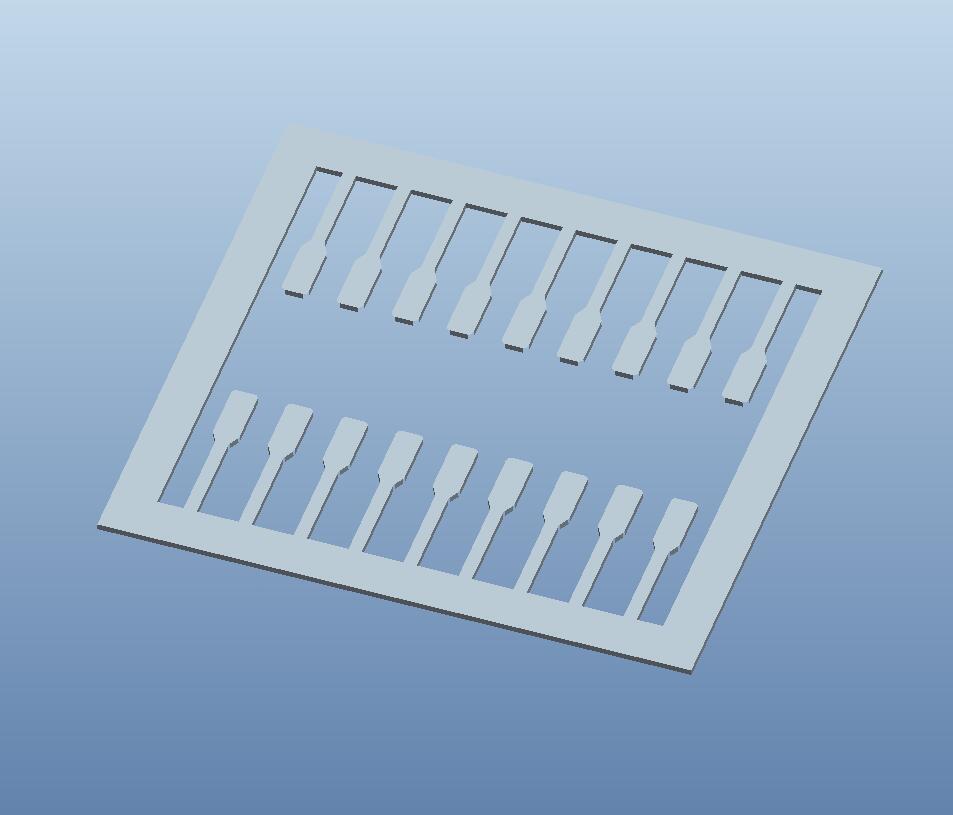

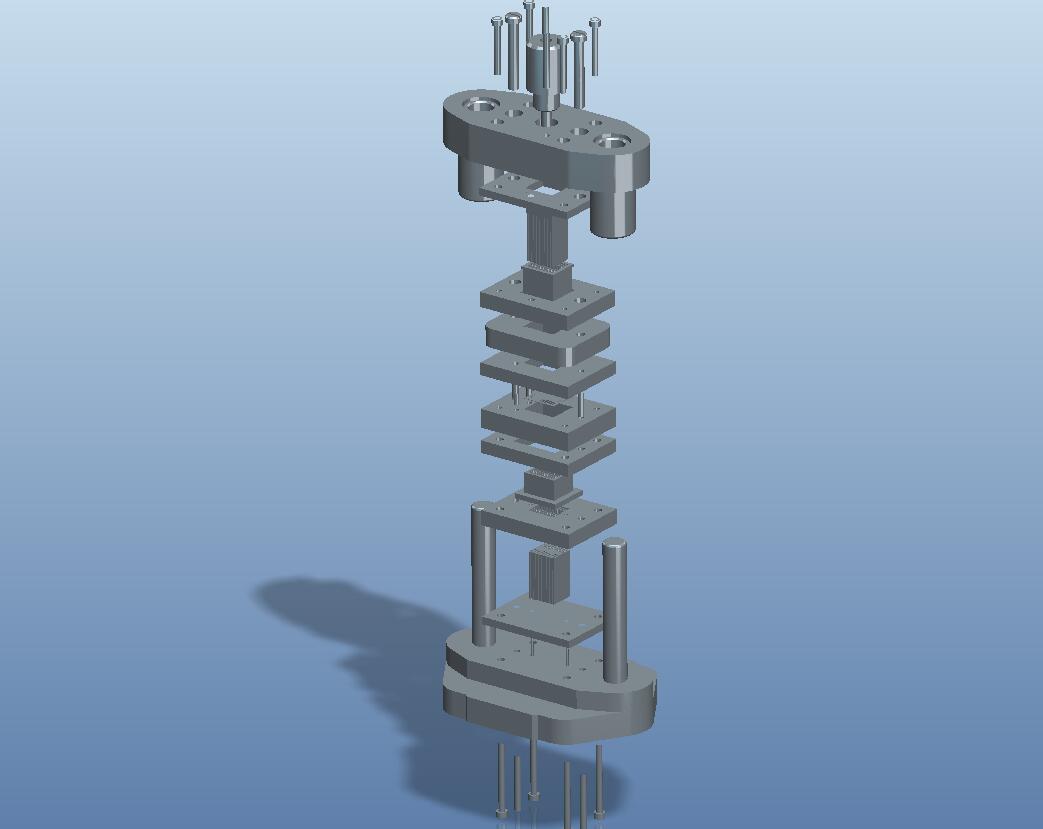

端子排落料模（CAD图+Proe三维） 工件图 材料：可伐合金4J29 厚度：0.3 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的 垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm； 3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；
下载需要200金币
立即下载 收藏
图纸信息
作者
乜流确
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  wy109_asm.stp | 2.98M |
| 2 |  图纸--PROE.dwg | 507.13K |
| 3 |  10_xiangjiao.prt.2 | 99.94K |
| 4 | 11_daotao.prt.1 | 224.45K |
| 5 | 12_s_mozuo.prt.3 | 283.09K |
| 6 | 13_s_gudingban.prt.1 | 119.74K |
| 7 | 16_mobin.prt.1 | 97.42K |
| 8 | 17_dagan.prt.1 | 86.98K |
| 9 | 19_tuiban.prt.1 | 468.92K |
| 10 | 1_x_mozuo.prt.3 | 256.35K |
| 11 | 20_xieliao_ld.prt.1 | 118.40K |
| 12 | 21_s_dianban.prt.1 | 107.04K |
| 13 | 23_tuaomo.prt.1 | 552.55K |
| 14 | 24_ck_tumo.prt.2 | 337.33K |
| 15 | 25_dinggan.prt.1 | 68.05K |
| 16 | 2_daozu.prt.1 | 87.29K |
| 17 | 4x10.prt.1 | 82.04K |
| 18 | 4_x_dianban.prt.1 | 99.56K |
| 19 | 5x40.prt.2 | 89.58K |
| 20 | 5x45.prt.1 | 84.79K |
| 21 | 5_tumo_gdb.prt.1 | 385.88K |
| 22 | 6_kx_dianban.prt.1 | 101.17K |
| 23 | 7_aomo.prt.1 | 109.24K |
| 24 | 9_xieliaoban.prt.1 | 91.38K |
| 25 | dingkuai.prt.1 | 367.00K |
| 26 | gb-t70_1-2000_m5x40.prt.2 | 147.30K |
| 27 | gongjian.prt.1 | 366.41K |
| 28 | prt0002.prt.1 | 120.15K |
| 29 | prt0003.prt.1 | 120.11K |
| 30 |  wy109-sm.asm.4 | 103.54K |
| 31 | wy109-xm.asm.3 | 115.97K |
| 32 | wy109.asm.4 | 80.20K |
| 33 | wy109__out.log.1 | 5.18K |
