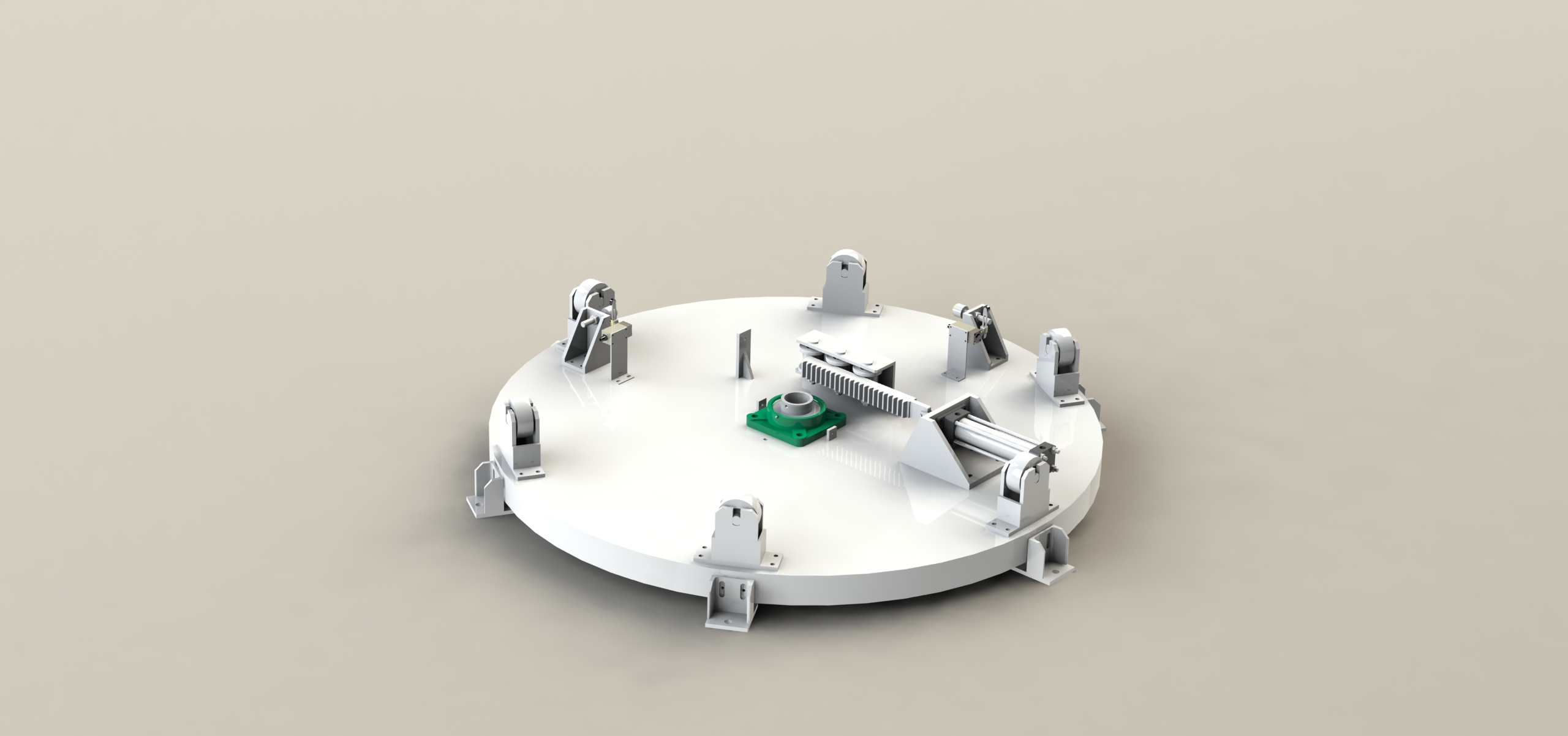

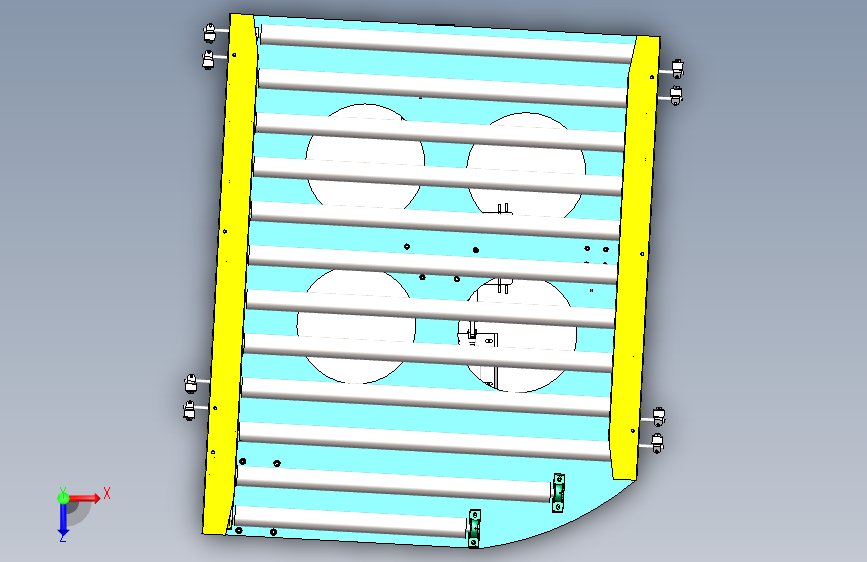

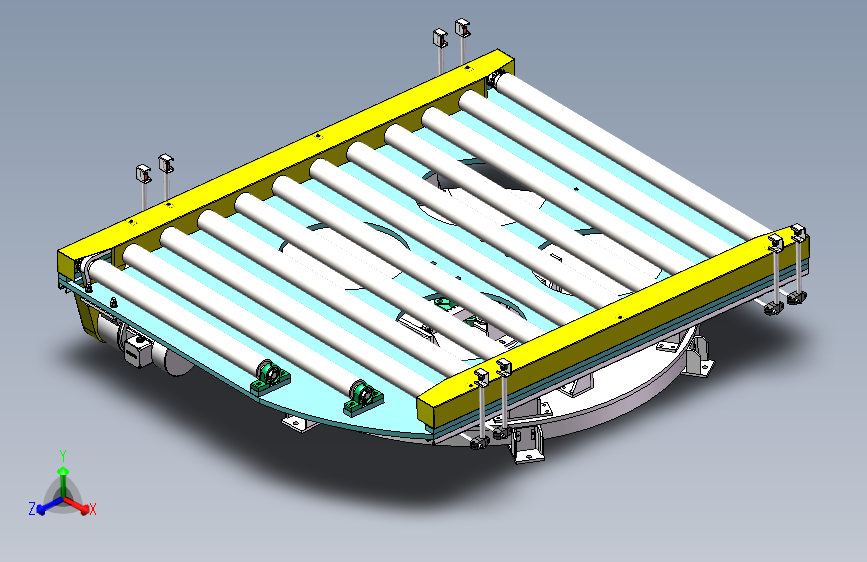

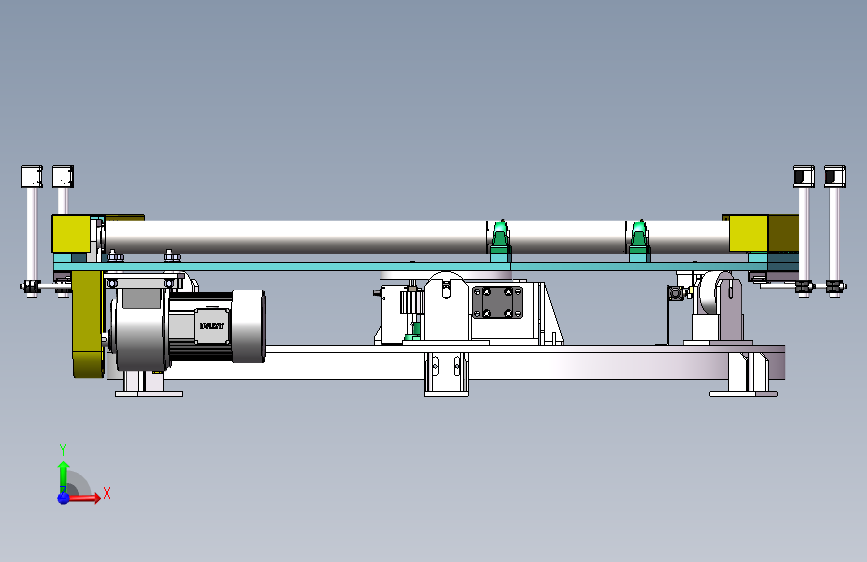

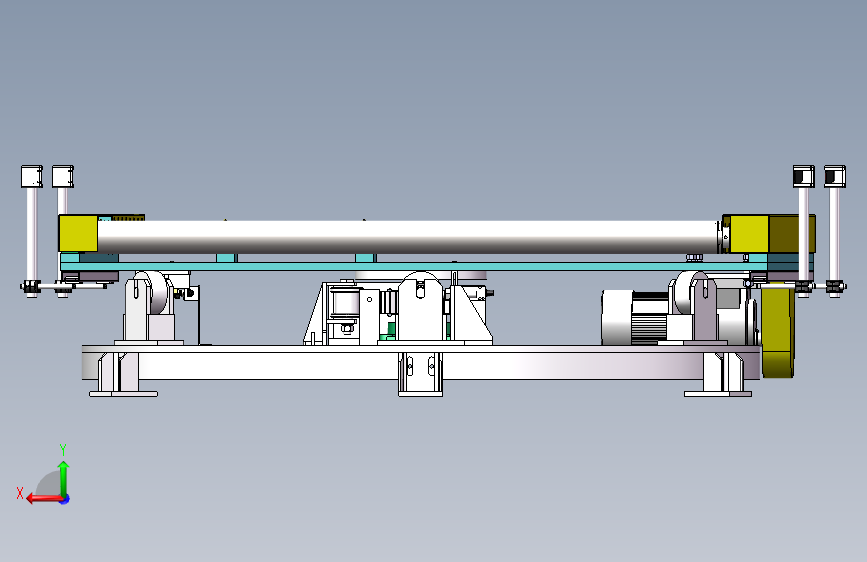

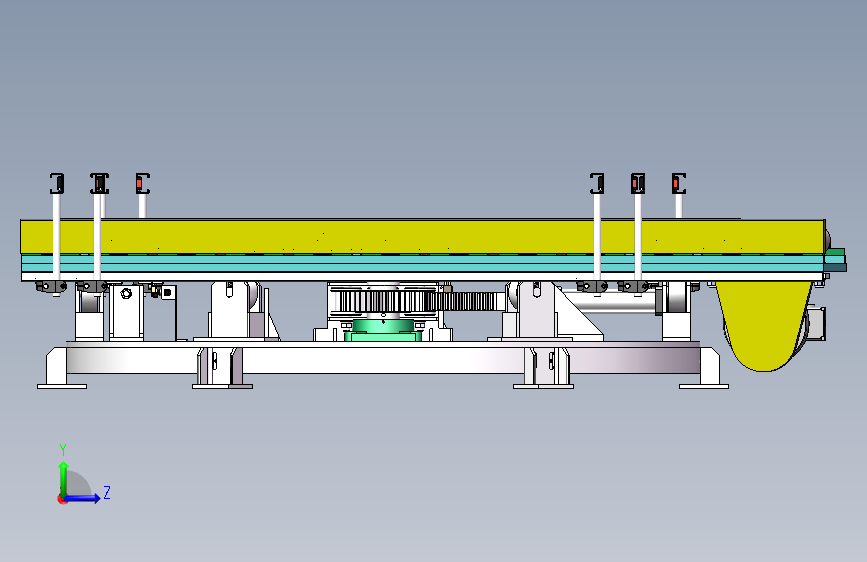

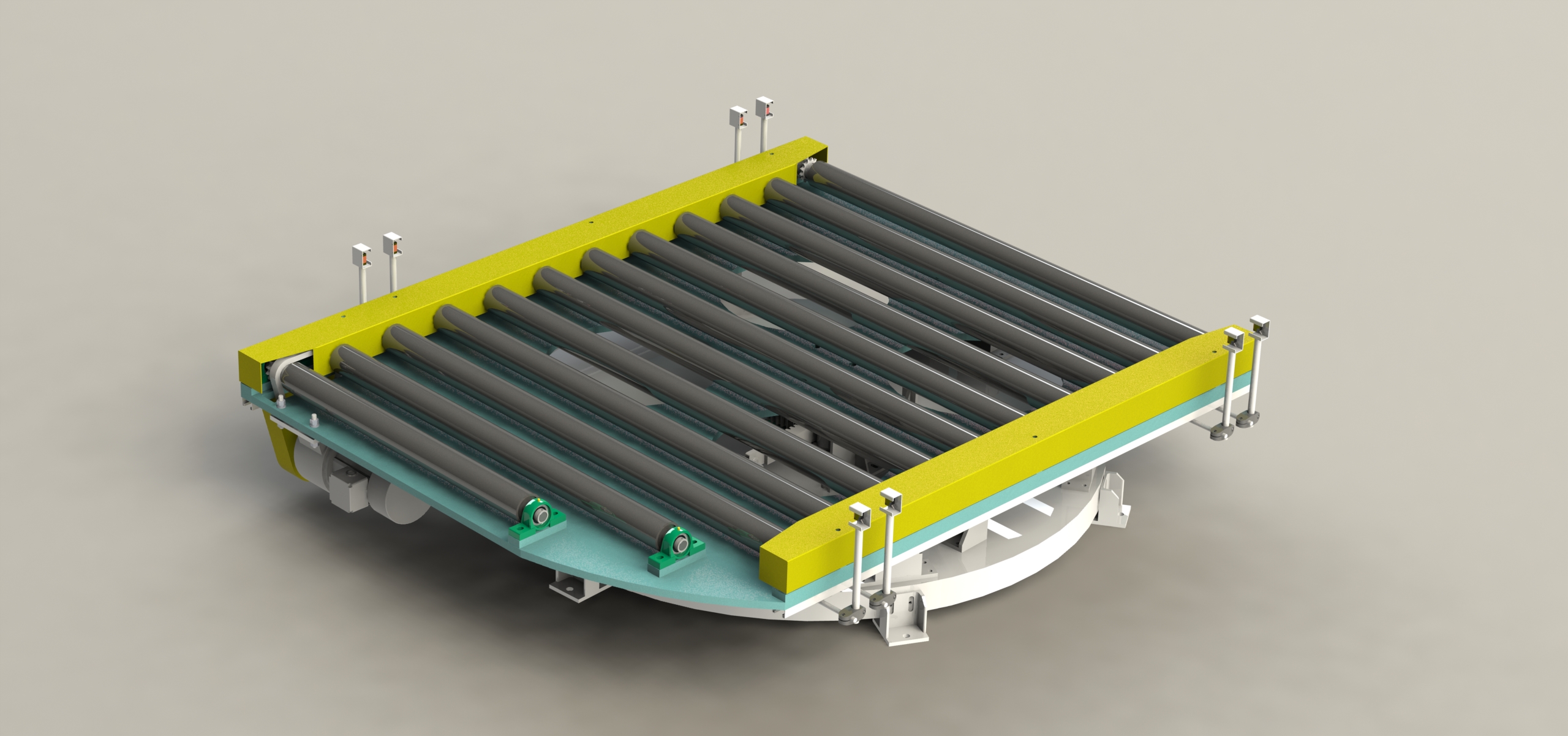

90度辊筒旋转输送机
图纸描述
90度辊筒旋转输送机图纸下载，该图纸类型属于机械设备、输送/提升设备图纸，图纸大小29.86M，共计101个文件，包含3D图纸和2D图纸，图纸主格式为sldprt,sldasm,step,dwg，使用SOLIDWORKS 2018软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要250金币
立即下载 收藏
图纸信息
图纸ID ：554859
文件大小：29.86M
所需金币：250
图纸参数：可编辑，包含特征参数
图纸分类：机械设备
图纸格式：sldprt,sldasm,step,dwg
软件版本：SOLIDWORKS 2018
作者
庞如萱
已分享: 份作品

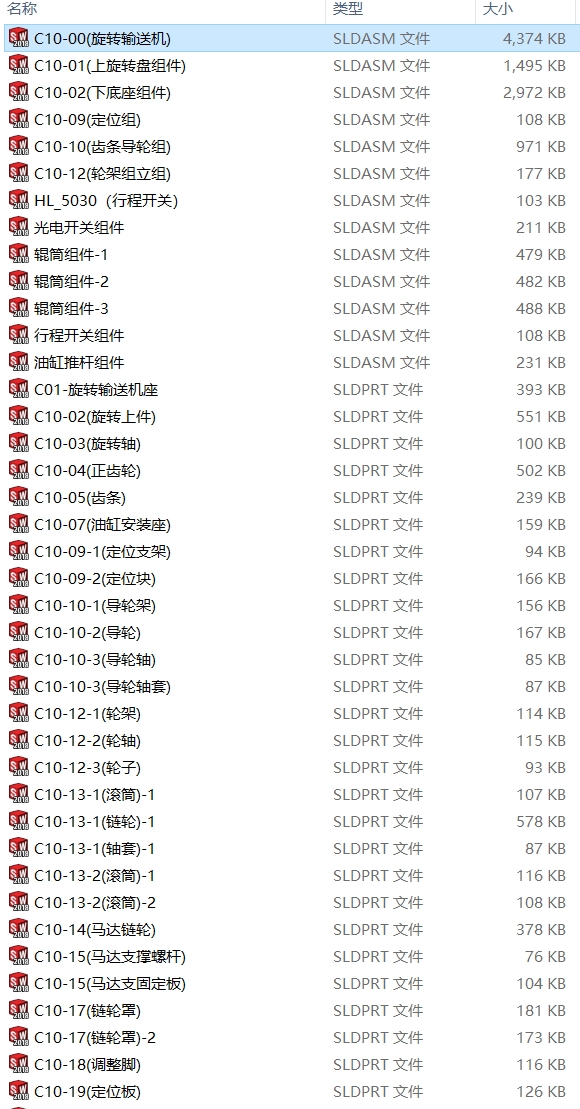

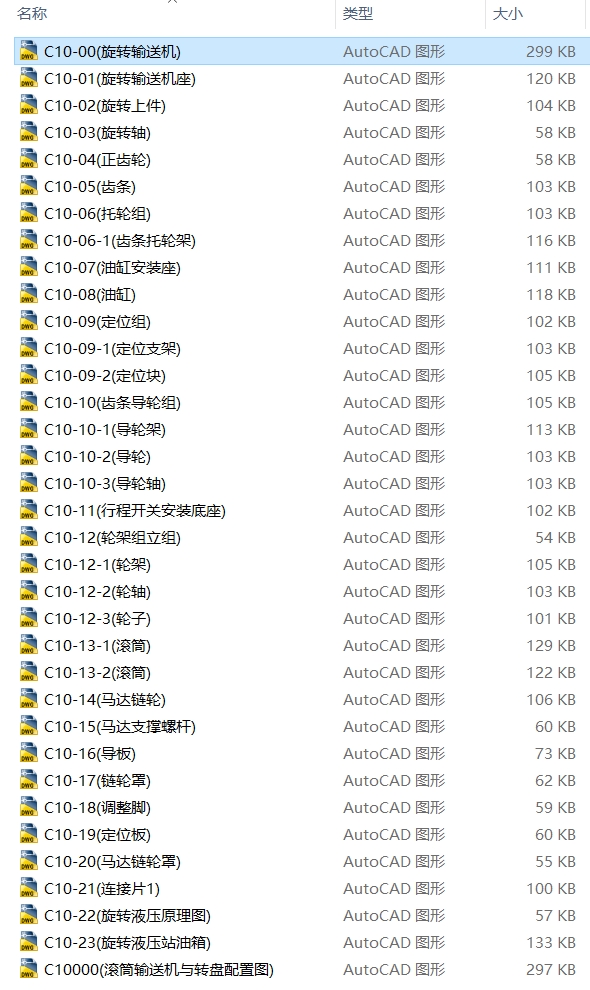

文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  C01-旋转输送机座.SLDPRT | 392.61K |
| 2 |  C10-00旋转输送机.SLDASM | 4.27M |
| 3 |  C10-00旋转输送机.STEP | 18.72M |
| 4 | C10-01上旋转盘组件.SLDASM | 1.46M |
| 5 | C10-02下底座组件.SLDASM | 2.90M |
| 6 | C10-02旋转上件.SLDPRT | 550.60K |
| 7 | C10-03旋转轴.SLDPRT | 99.57K |
| 8 | C10-04正齿轮.SLDPRT | 501.13K |
| 9 | C10-05齿条.SLDPRT | 238.21K |
| 10 | C10-07油缸安装座.SLDPRT | 158.48K |
| 11 | C10-09-1定位支架.SLDPRT | 93.45K |
| 12 | C10-09-2定位块.SLDPRT | 165.69K |
| 13 | C10-09定位组.SLDASM | 107.35K |
| 14 | C10-10-1导轮架.SLDPRT | 155.94K |
| 15 | C10-10-2导轮.SLDPRT | 166.10K |
| 16 | C10-10-3导轮轴.SLDPRT | 84.76K |
| 17 | C10-10-3导轮轴套.SLDPRT | 86.25K |
| 18 | C10-10齿条导轮组.SLDASM | 970.84K |
| 19 | C10-12-1轮架.SLDPRT | 113.97K |
| 20 | C10-12-2轮轴.SLDPRT | 114.64K |
| 21 | C10-12-3轮子.SLDPRT | 92.27K |
| 22 | C10-12轮架组立组.SLDASM | 176.35K |
| 23 | C10-13-1滚筒-1.SLDPRT | 106.65K |
| 24 | C10-13-1轴套-1.SLDPRT | 86.23K |
| 25 | C10-13-1链轮-1.SLDPRT | 577.74K |
| 26 | C10-13-2滚筒-1.SLDPRT | 115.86K |
| 27 | C10-13-2滚筒-2.SLDPRT | 107.12K |
| 28 | C10-14马达链轮.SLDPRT | 377.10K |
| 29 | C10-15马达支固定板.SLDPRT | 103.08K |
| 30 | C10-15马达支撑螺杆.SLDPRT | 75.77K |
| 31 | C10-17链轮罩-2.SLDPRT | 172.17K |
| 32 | C10-17链轮罩.SLDPRT | 180.88K |
| 33 | C10-18调整脚.SLDPRT | 115.95K |
| 34 | C10-19定位板.SLDPRT | 125.63K |
| 35 | C10-20马达链轮罩.SLDPRT | 109.37K |
| 36 | C10-21连接片1.SLDPRT | 96.68K |
| 37 | E3Z_R61光电开关.SLDPRT | 79.14K |
| 38 | GH750-125-200SZ三相马达减速机[GH750-125-200SZ].sldprt | 850.04K |
| 39 | HL_5030_ACTUATOR.SLDPRT | 35.98K |
| 40 | HL_5030_BASE.SLDPRT | 73.71K |
| 41 | HL_5030_HEAD.SLDPRT | 51.86K |
| 42 | HL_5030_MOTION.SLDPRT | 49.59K |
| 43 | HL_5030（行程开关）.SLDASM | 102.88K |
| 44 | MOB-FA前法兰型中低压油缸[MOB-φ50×180-FA]_杆.sldprt | 236.54K |
| 45 | MOB-FA前法兰型中低压油缸[MOB-φ50×180-FA]_缸体.sldprt | 1.39M |
| 46 | UCP205轴承座.SLDPRT | 767.66K |
| 47 | Y接头[F-MAC50Y].sldprt | 634.37K |
| 48 | 光电开关支架.SLDPRT | 105.31K |
| 49 | 光电开关组件.SLDASM | 210.81K |
| 50 | 六角螺母M16.SLDPRT | 93.08K |
| 51 | 六角螺母平垫M12.SLDPRT | 140.14K |
| 52 | 十字夹20-12.SLDPRT | 312.36K |
| 53 | 垫圈16.sldprt | 78.87K |
| 54 | 导轨-1670.SLDPRT | 83.24K |
| 55 | 导轨-1960.SLDPRT | 82.15K |
| 56 | 带方形座轴承-UCFU213.SLDPRT | 623.18K |
| 57 | 平垫-16.SLDPRT | 64.98K |
| 58 | 标准型胀紧套[ED-65-95].SLDPRT | 293.19K |
| 59 | 油缸推杆组件.SLDASM | 230.91K |
| 60 | 深沟球轴承6203.SLDPRT | 1.05M |
| 61 | 深沟球轴承6205.SLDPRT | 202.57K |
| 62 | 行程开关支架.SLDPRT | 99.56K |
| 63 | 行程开关组件.SLDASM | 107.50K |
| 64 | 辊筒组件-1.SLDASM | 478.13K |
| 65 | 辊筒组件-2.SLDASM | 481.72K |
| 66 | 辊筒组件-3.SLDASM | 487.62K |
| 67 |  C10-00旋转输送机.dwg | 298.78K |
| 68 | C10-01旋转输送机座.dwg | 119.67K |
| 69 | C10-02旋转上件.dwg | 103.35K |
| 70 | C10-03旋转轴.dwg | 57.01K |
| 71 | C10-04正齿轮.dwg | 57.17K |
| 72 | C10-05齿条.dwg | 102.77K |
| 73 | C10-06-1齿条托轮架.dwg | 115.25K |
| 74 | C10-06托轮组.dwg | 102.72K |
| 75 | C10-07油缸安装座.dwg | 110.63K |
| 76 | C10-08油缸.dwg | 117.10K |
| 77 | C10-09-1定位支架.dwg | 102.09K |
| 78 | C10-09-2定位块.dwg | 104.56K |
| 79 | C10-09定位组.dwg | 101.22K |
| 80 | C10-10-1导轮架.dwg | 112.50K |
| 81 | C10-10-2导轮.dwg | 102.00K |
| 82 | C10-10-3导轮轴.dwg | 102.75K |
| 83 | C10-10齿条导轮组.dwg | 104.78K |
| 84 | C10-11行程开关安装底座.dwg | 101.12K |
| 85 | C10-12-1轮架.dwg | 104.48K |
| 86 | C10-12-2轮轴.dwg | 102.19K |
| 87 | C10-12-3轮子.dwg | 100.56K |
| 88 | C10-12轮架组立组.dwg | 53.84K |
| 89 | C10-13-1滚筒.dwg | 128.11K |
| 90 | C10-13-2滚筒.dwg | 121.04K |
| 91 | C10-14马达链轮.dwg | 105.19K |
| 92 | C10-15马达支撑螺杆.dwg | 59.12K |
| 93 | C10-16导板.dwg | 72.43K |
| 94 | C10-17链轮罩.dwg | 61.65K |
| 95 | C10-18调整脚.dwg | 58.07K |
| 96 | C10-19定位板.dwg | 59.53K |
| 97 | C10-20马达链轮罩.dwg | 54.73K |
| 98 | C10-21连接片1.dwg | 99.59K |
| 99 | C10-22旋转液压原理图.dwg | 56.14K |
| 100 | C10-23旋转液压站油箱.dwg | 132.89K |
| 101 | C10000滚筒输送机与转盘配置图.dwg | 296.01K |
