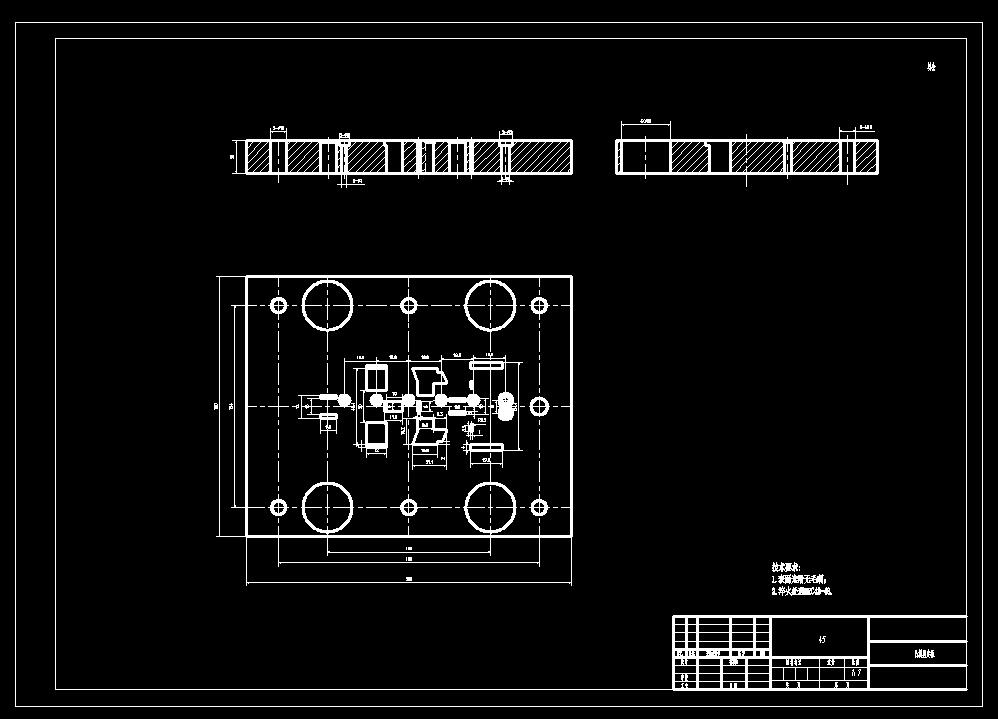

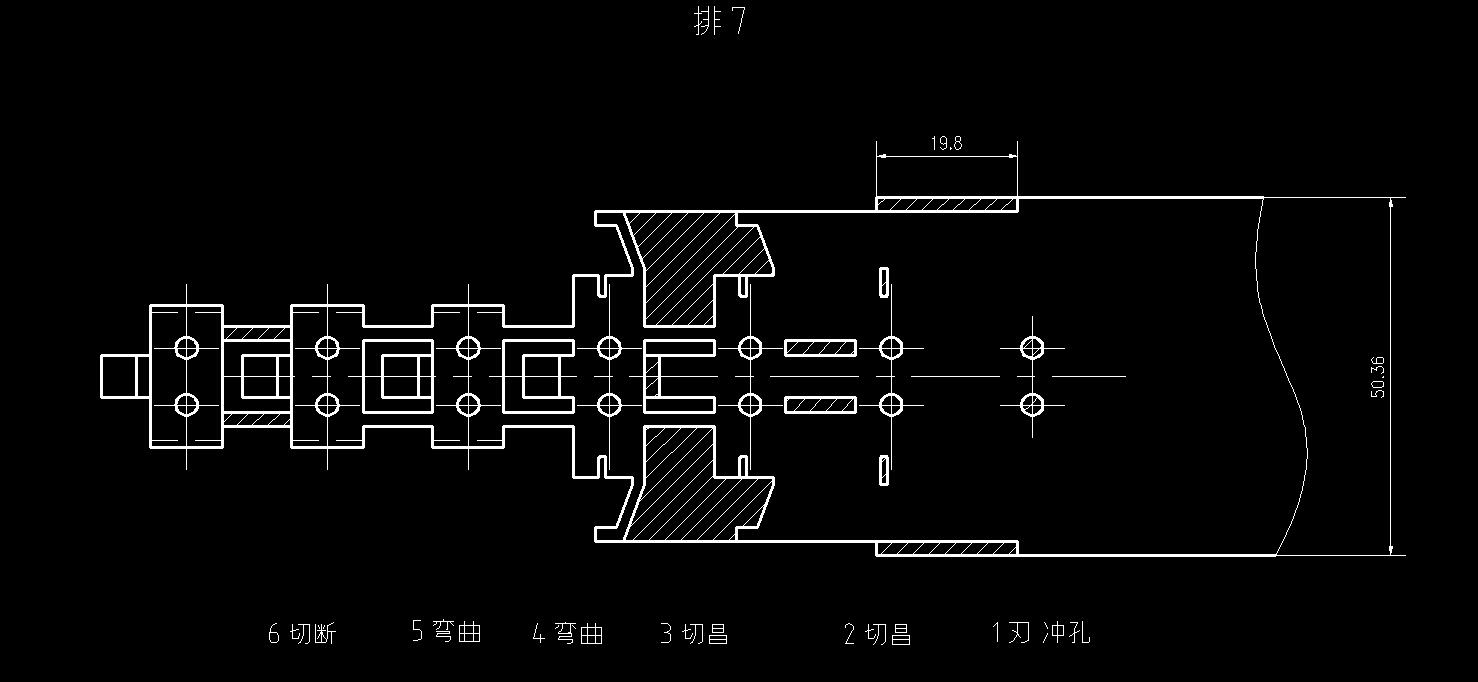

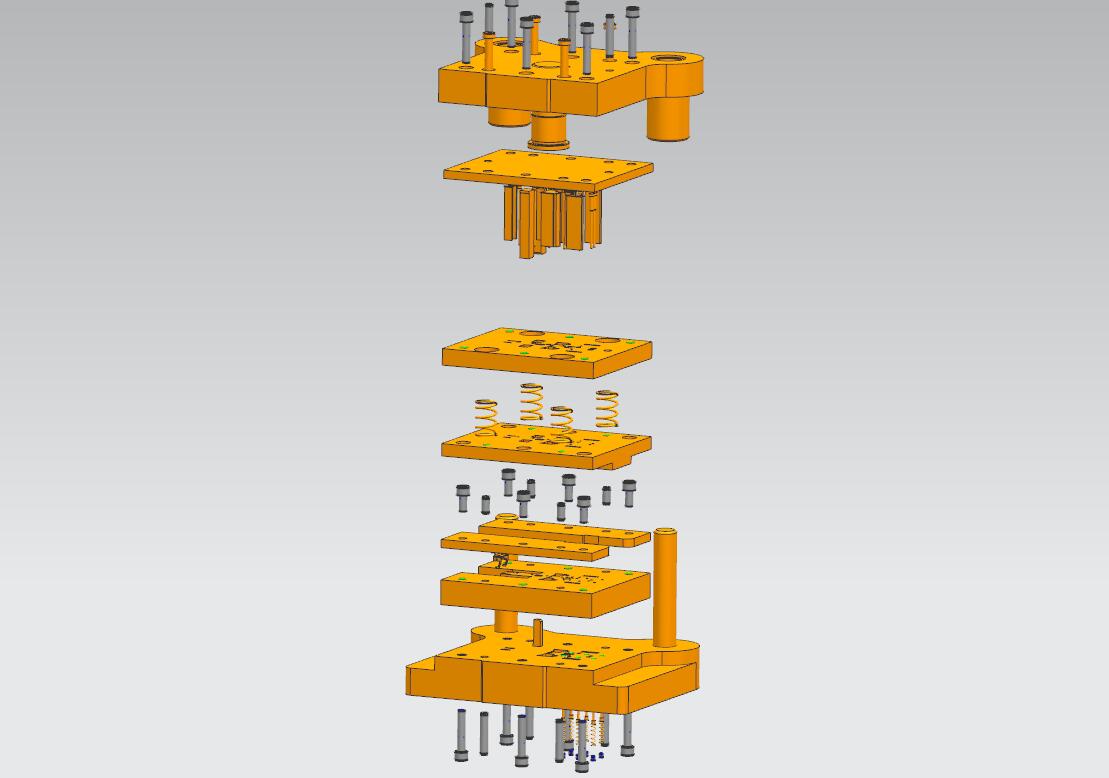

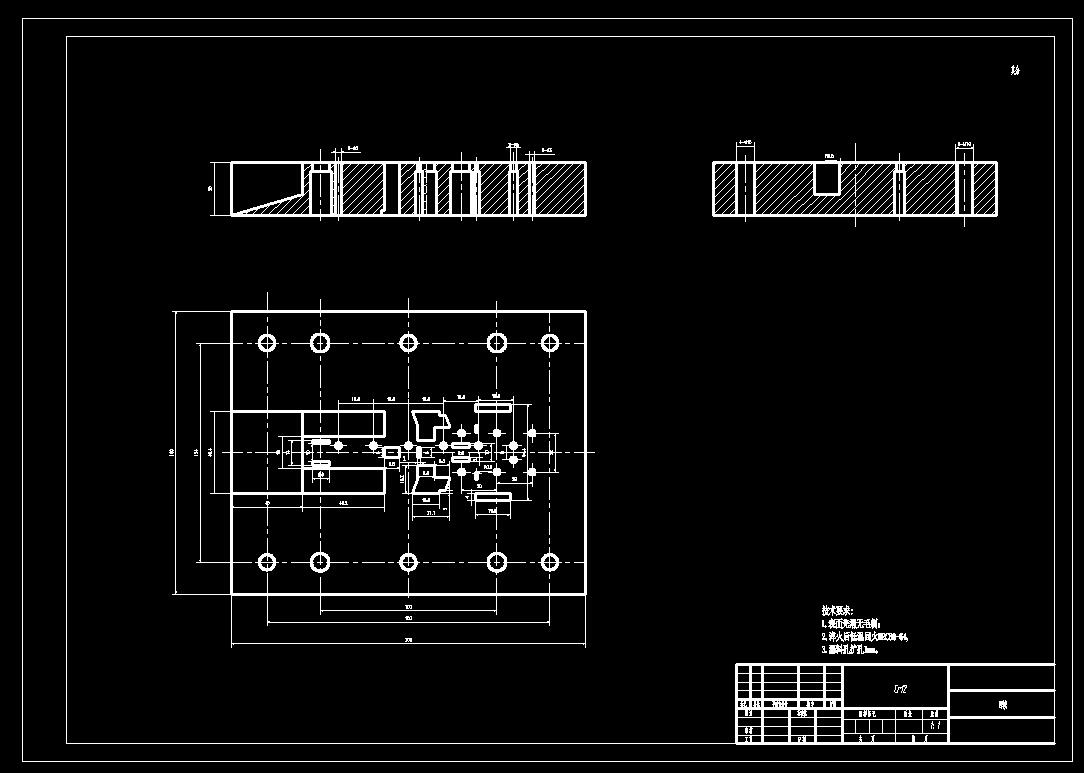

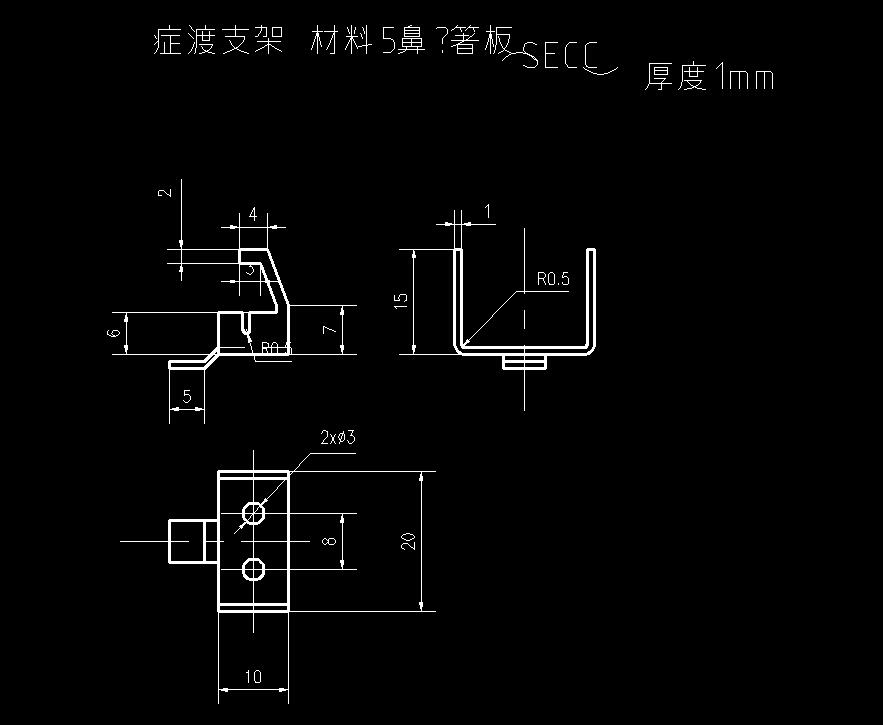

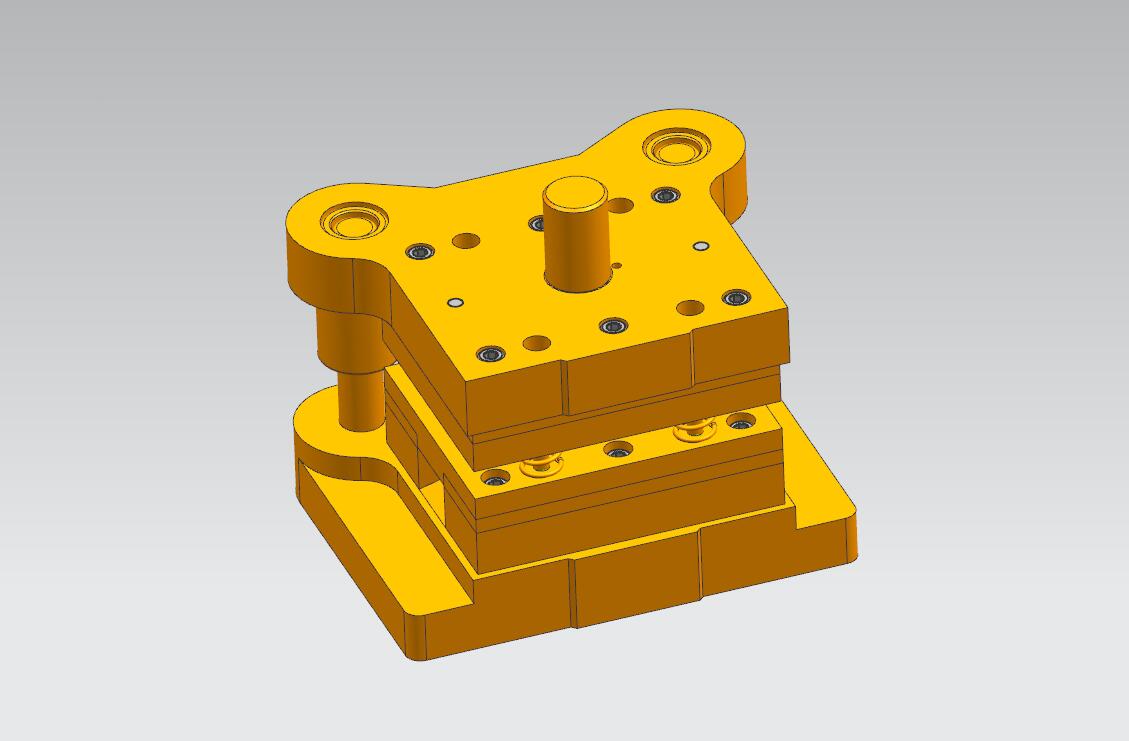

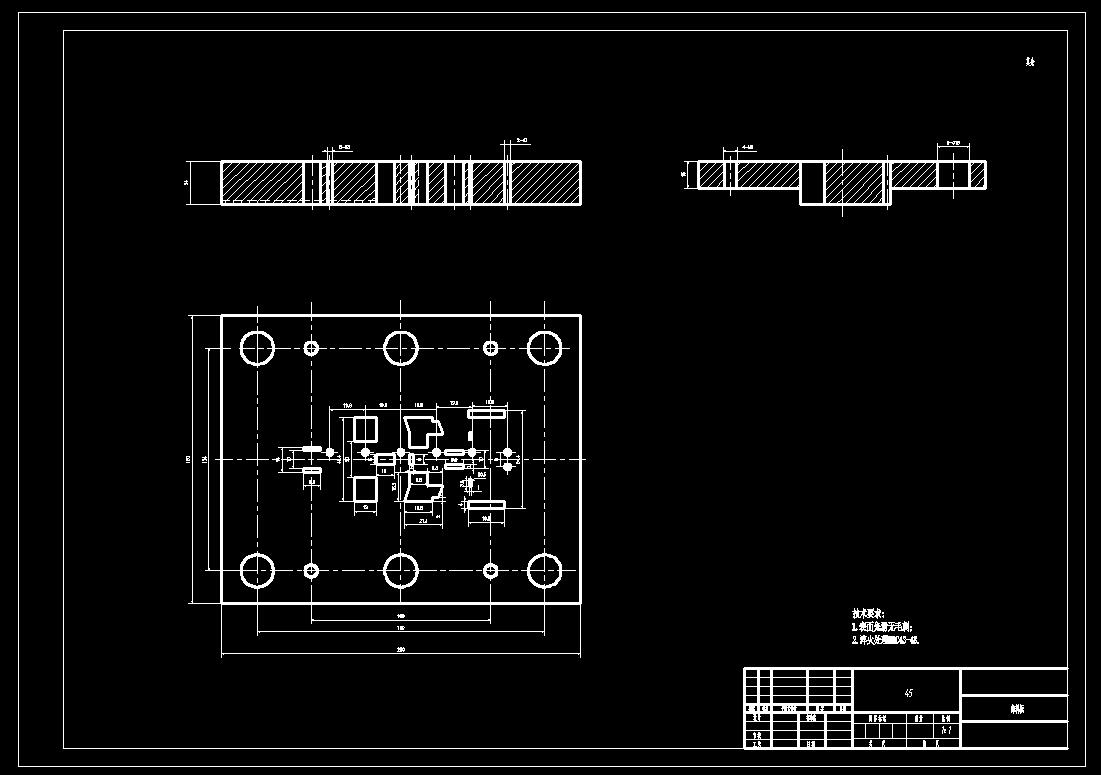

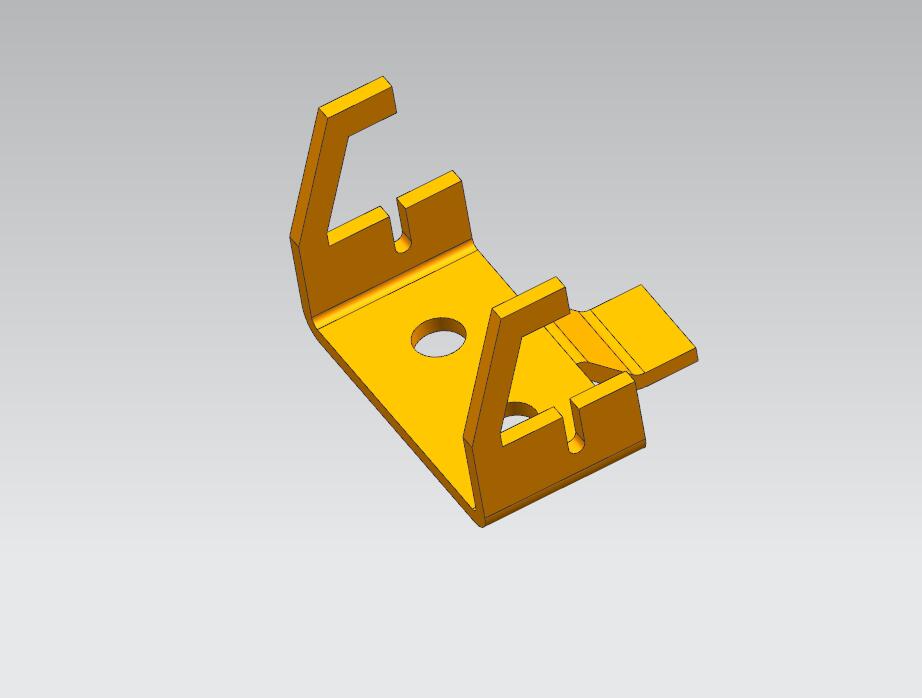

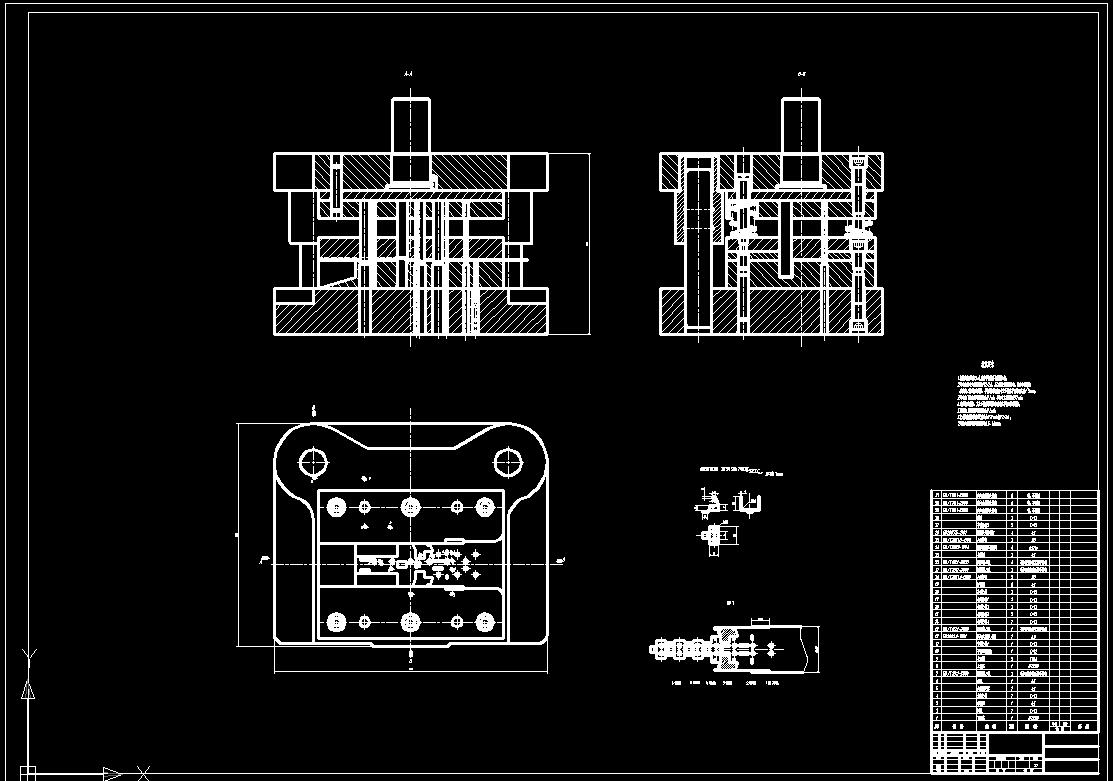

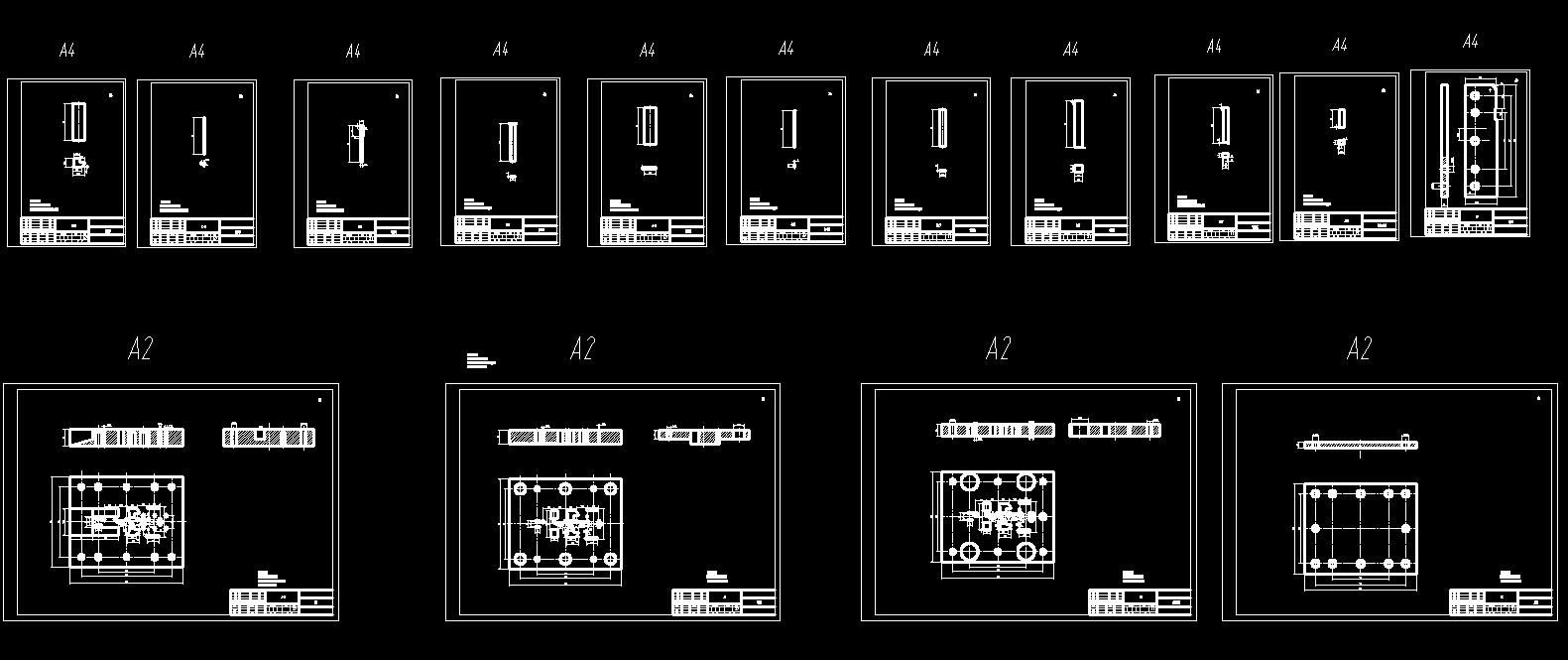

过渡支架连续模（CAD图+UG三维） 材料电镀锌钢板（SECC） 厚度1mm 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的 垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm； 垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm；
过渡支架连续模（CAD图+UG三维）
图纸描述
过渡支架连续模（CAD图+UG三维） 材料电镀锌钢板（SECC） 厚度1mm 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的 垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm； 垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm；
下载需要95金币 推广可免费下载
立即下载 收藏
图纸信息
作者
储抛
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  wy73.stp | 2.33M |
| 2 |  wy73.UG.dwg | 807.97K |
| 3 |  10_WQAM_xiangkuai.prt | 135.00K |
| 4 | 11_WQ_tumo.prt | 133.00K |
| 5 | 12_mobin.prt | 174.50K |
| 6 | 18_CK_tumo.prt | 132.50K |
| 7 | 19_fudingxiao.prt | 130.00K |
| 8 | 1_X_mozuo.prt | 880.00K |
| 9 | 20_daozu.prt | 152.00K |
| 10 | 23_daoliaoban.prt | 240.00K |
| 11 | 24_tanhuang.prt | 330.00K |
| 12 | 25_daotao.prt | 170.00K |
| 13 | 26_xieliao_LD.prt | 185.50K |
| 14 | 27_WQ_tumo.prt | 134.00K |
| 15 | 28_ceren.prt | 186.50K |
| 16 | 2_aomo.prt | 828.00K |
| 17 | 3_xieliaoban.prt | 443.00K |
| 18 | 5_tumo_GDB.prt | 548.00K |
| 19 | 6_dianban.prt | 158.00K |
| 20 | 8_S_mozuo.prt | 291.50K |
| 21 | 9_daozhenxiao.prt | 132.50K |
| 22 | GB-T119.1-200010x20.prt | 211.00K |
| 23 | GB-T119.1-200010x50.prt | 212.00K |
| 24 | GB-T70.1-2000M10x20.prt | 296.50K |
| 25 | GB-T70.1-2000M10x50.prt | 296.50K |
| 26 | GB-T70.1-2000M8x20.prt | 296.50K |
| 27 | GB-T77-2000M6x5.prt | 241.00K |
| 28 | gongjian.prt | 383.50K |
| 29 | QB_tumo1.prt | 232.00K |
| 30 | QB_tumo1A.prt | 243.50K |
| 31 | QB_tumo2.prt | 182.50K |
| 32 | QB_tumo3.prt | 179.00K |
| 33 | QK_tumo.prt | 178.00K |
| 34 | tanhuang.prt | 343.00K |
| 35 | wy73-SM.prt | 588.00K |
| 36 | wy73-XM.prt | 458.00K |
| 37 | wy73.prt | 259.00K |
