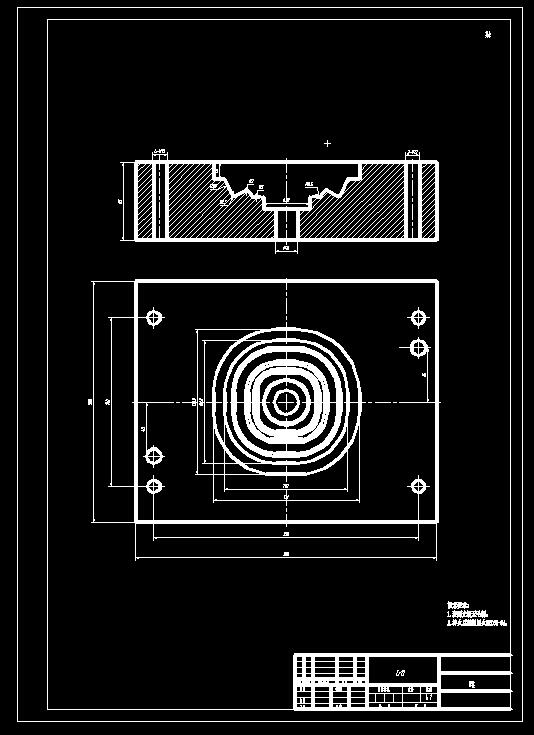

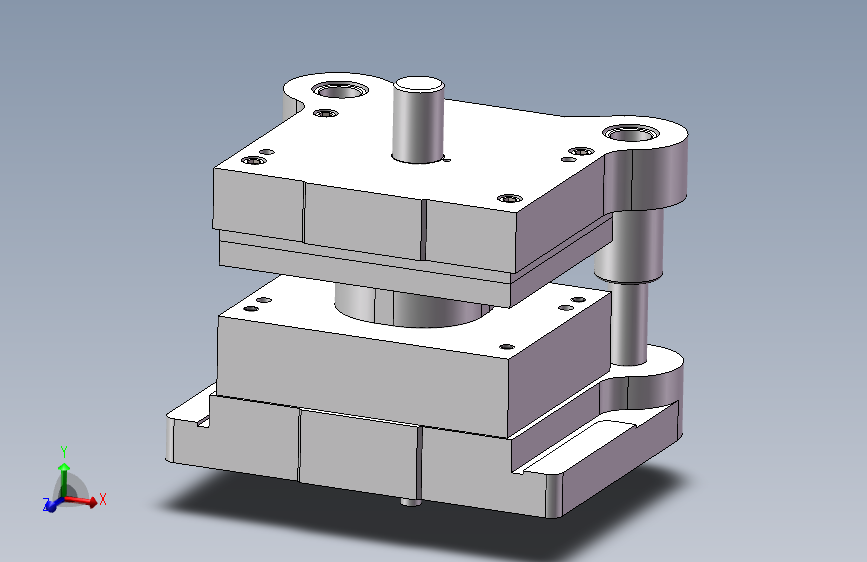

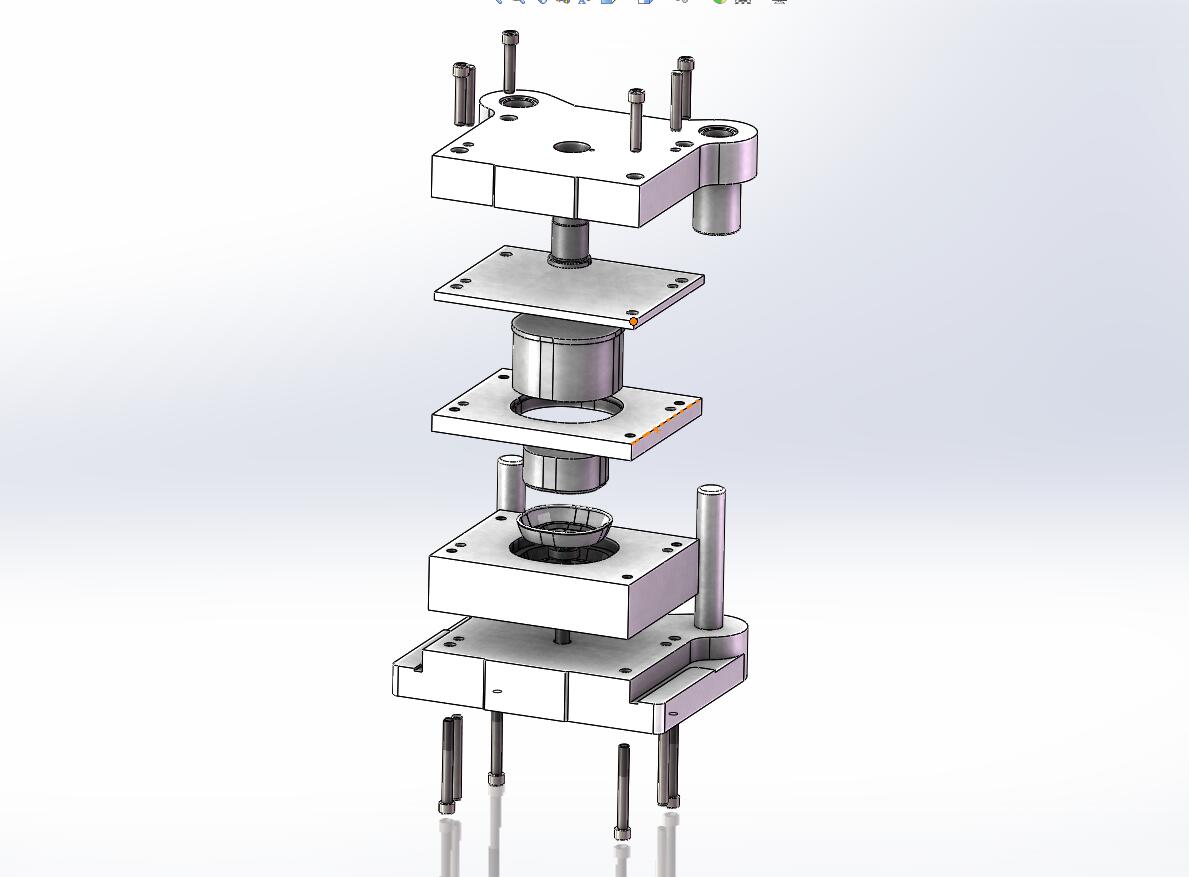

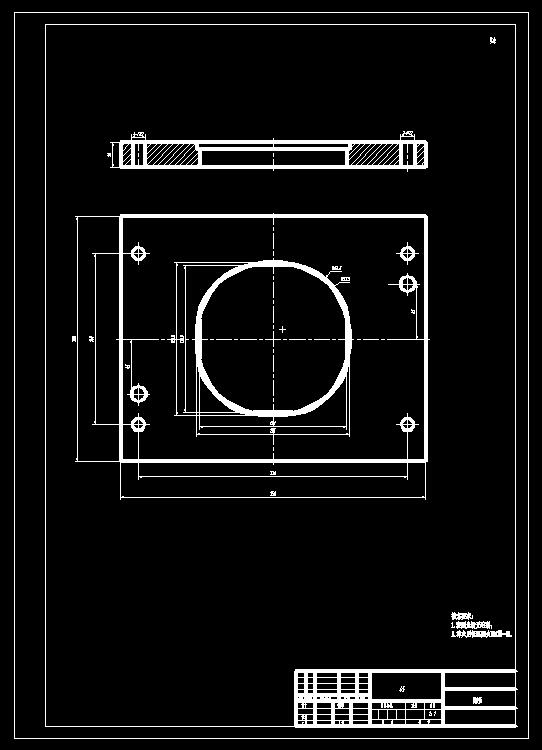

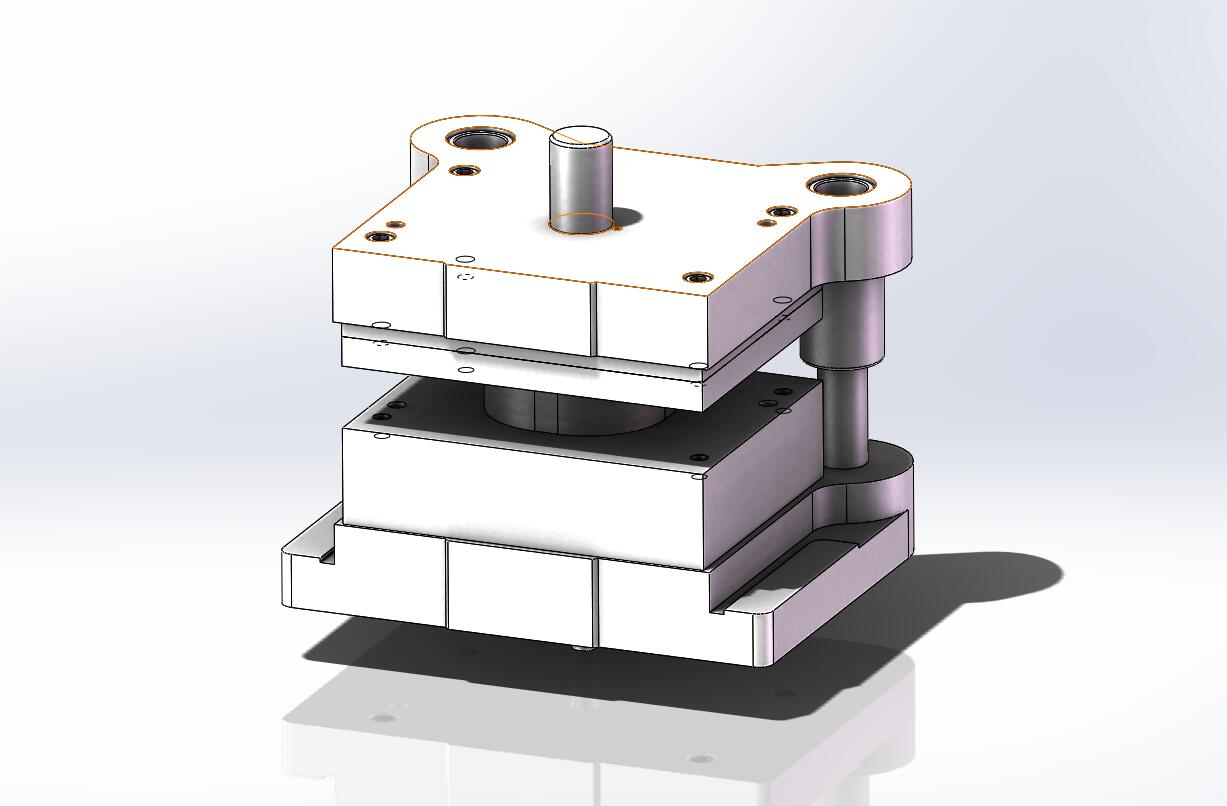

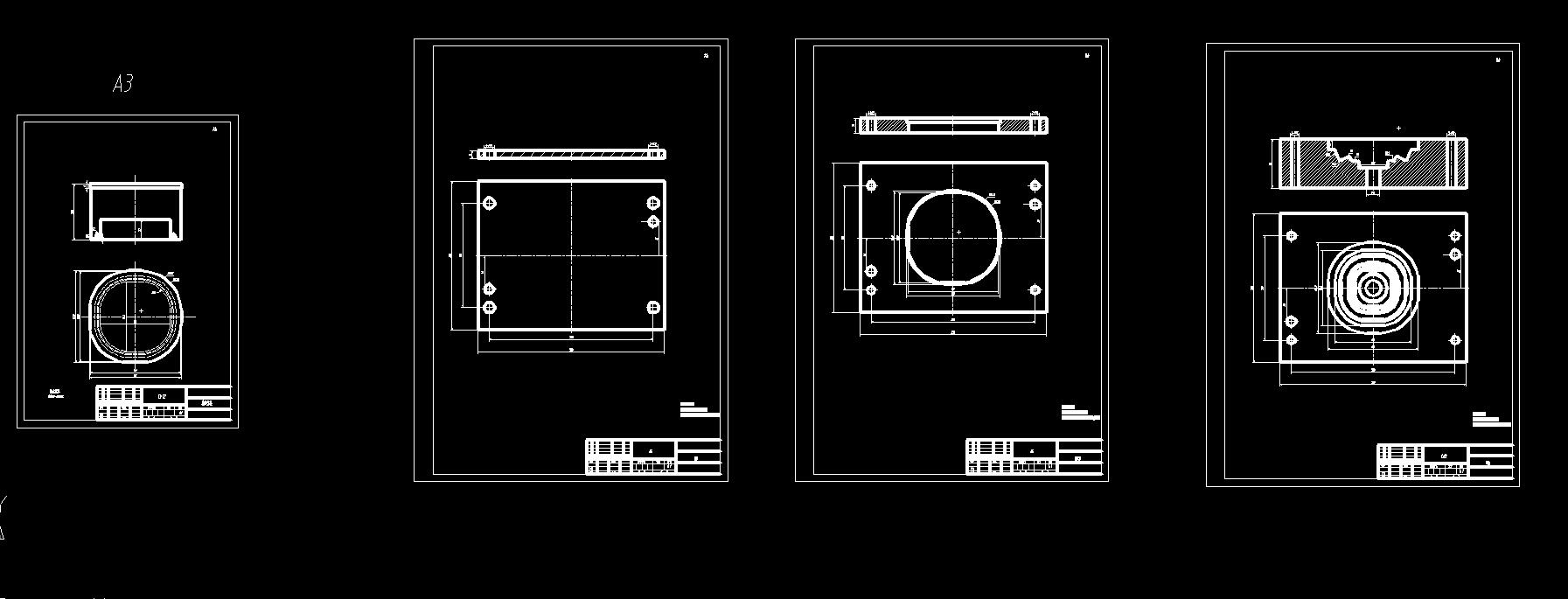

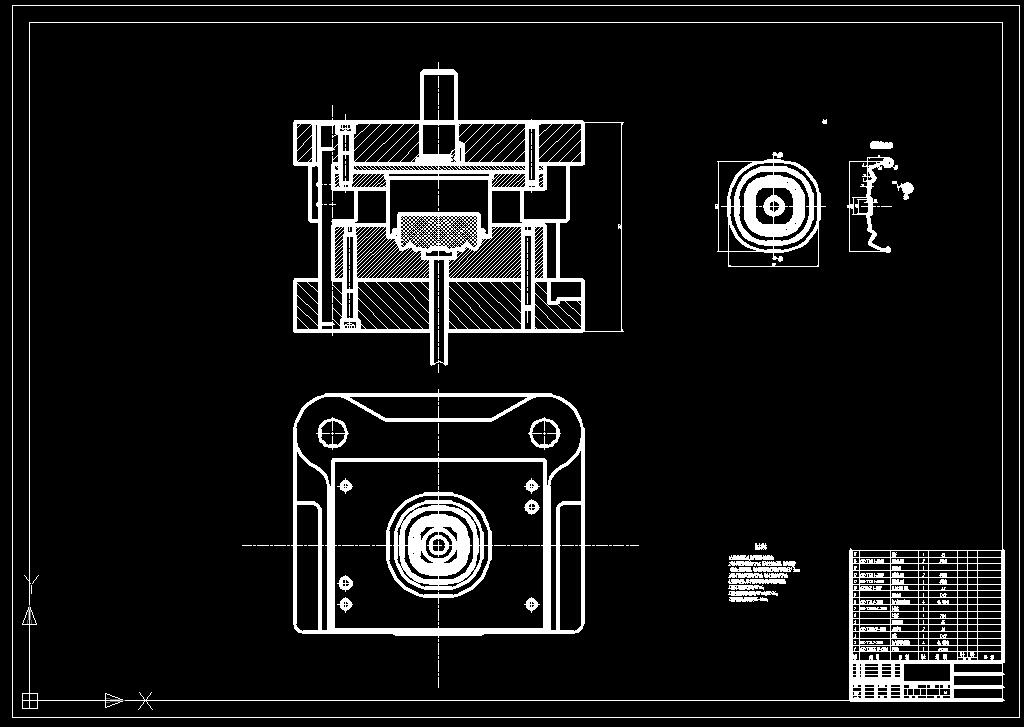

天花灯外罩卷边模（CAD图+SW三维）
图纸描述

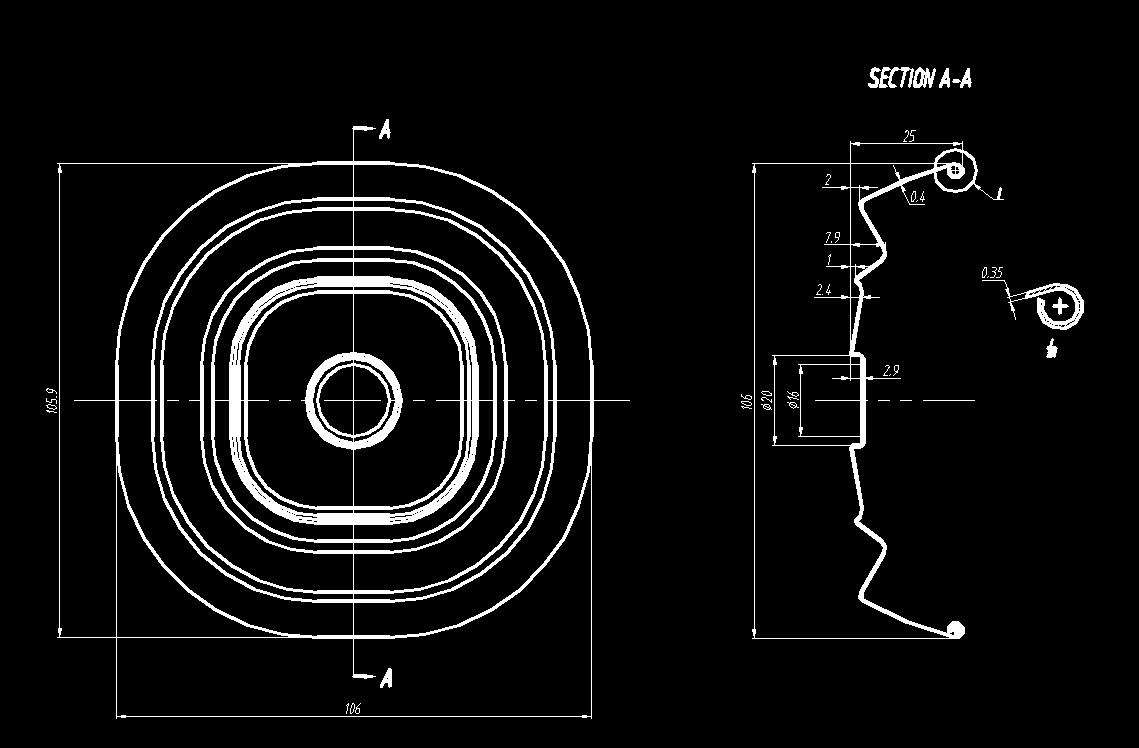

天花灯外罩卷边模（CAD图+SW三维） 厚度0.35 材料 镀锌板TDC53D+Z 装配好的冲模，其闭合高度应符合设计要求。 2）模柄装入上模座后，其轴心线对上模座上平面的垂直度。 误差，在全长范围内不大于0.05mm 3）定位装置要保证定位可靠。 4）顶件装置活动灵活、正确，出料孔畅通无阻，保证制件及废料不卡在冲模内。
下载需要180金币
立即下载 收藏
图纸信息
图纸ID ：554853
文件大小：5.79M
所需金币：180
图纸参数：可编辑，包含特征参数
图纸分类：模具图纸
图纸格式：dwg,step,sldprt,sldasm
软件版本：SOLIDWORKS 2015
作者
罗烷
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  3卷边模.dwg | 318.81K |
| 2 |  ghj96-C.STEP | 3.63M |
| 3 |  10_压入式模柄B型.SLDPRT | 77.47K |
| 4 | 13_压料橡胶.SLDPRT | 409.33K |
| 5 | 15_顶杆.SLDPRT | 81.97K |
| 6 | 1_下模座.SLDPRT | 134.25K |

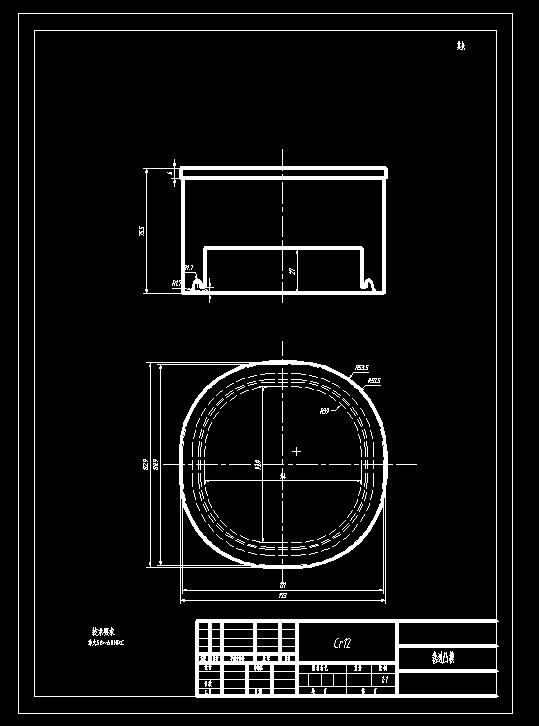

| 7 | 3_凹模.SLDPRT | 438.66K |
| 8 | 4_A型导套.SLDPRT | 144.88K |
| 9 | 5_固定板.SLDPRT | 110.63K |
| 10 | 6_垫板.SLDPRT | 61.28K |
| 11 | 7_上模座.SLDPRT | 114.17K |
| 12 | 9_卷边凸模.SLDPRT | 569.85K |
| 13 | B18.3.1M-12x1.75x100HexSHCS--36CHX.sldprt | 185.18K |
| 14 | B18.3.1M-12x1.75x60HexSHCS--36CHX.sldprt | 205.79K |
| 15 | GB_CONNECTING_PIECE_PIN_DP12X100.sldprt | 113.98K |
| 16 | GB_CONNECTING_PIECE_PIN_DP12X70.sldprt | 123.81K |
| 17 |  ghj96-C.SLDASM | 722.30K |
| 18 | ghj96-C上模.SLDASM | 373.23K |
| 19 | ghj96-C下模.SLDASM | 216.40K |
| 20 | 导柱.SLDPRT | 57.19K |

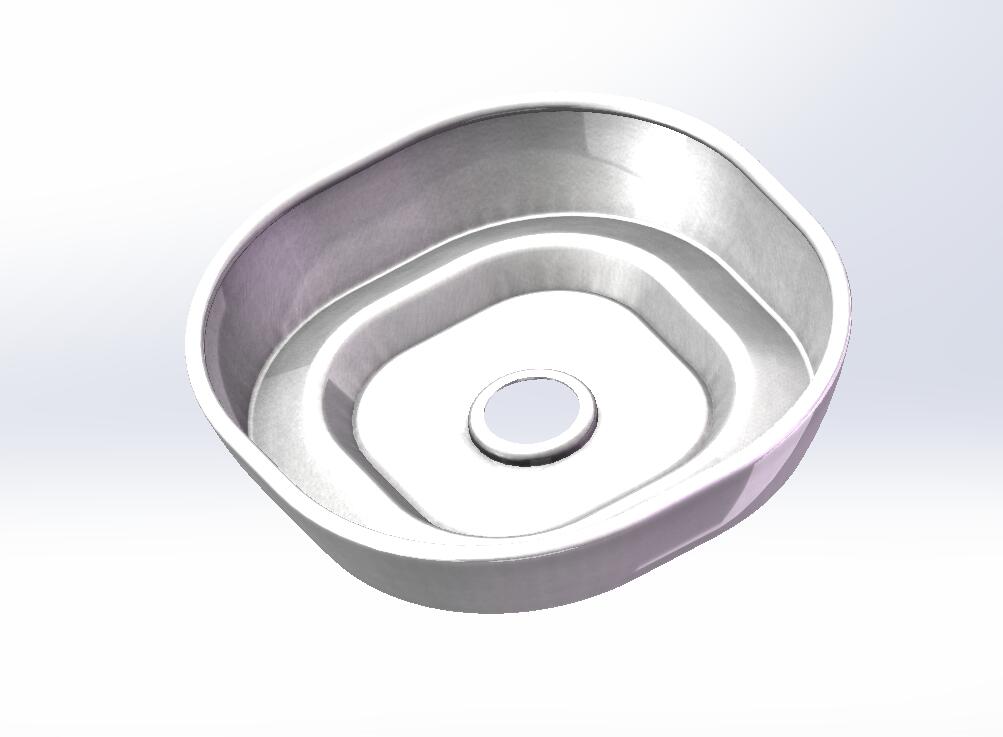

| 21 | 工件3.SLDPRT | 683.44K |
