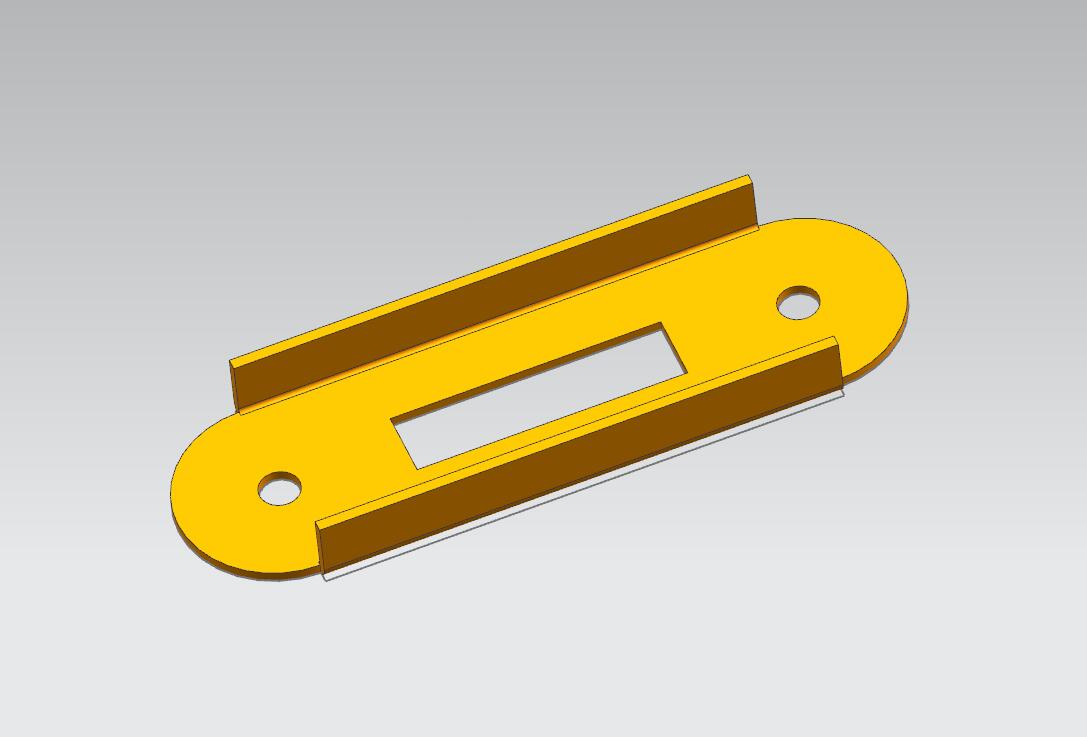

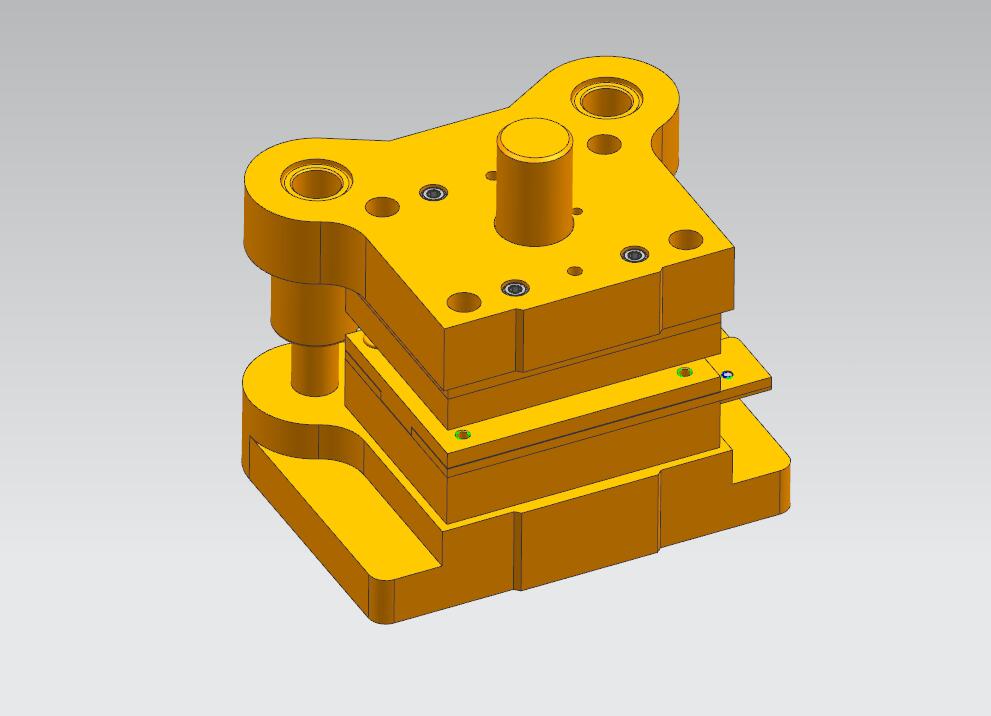

支架连续模（CAD图+UG三维）
图纸描述

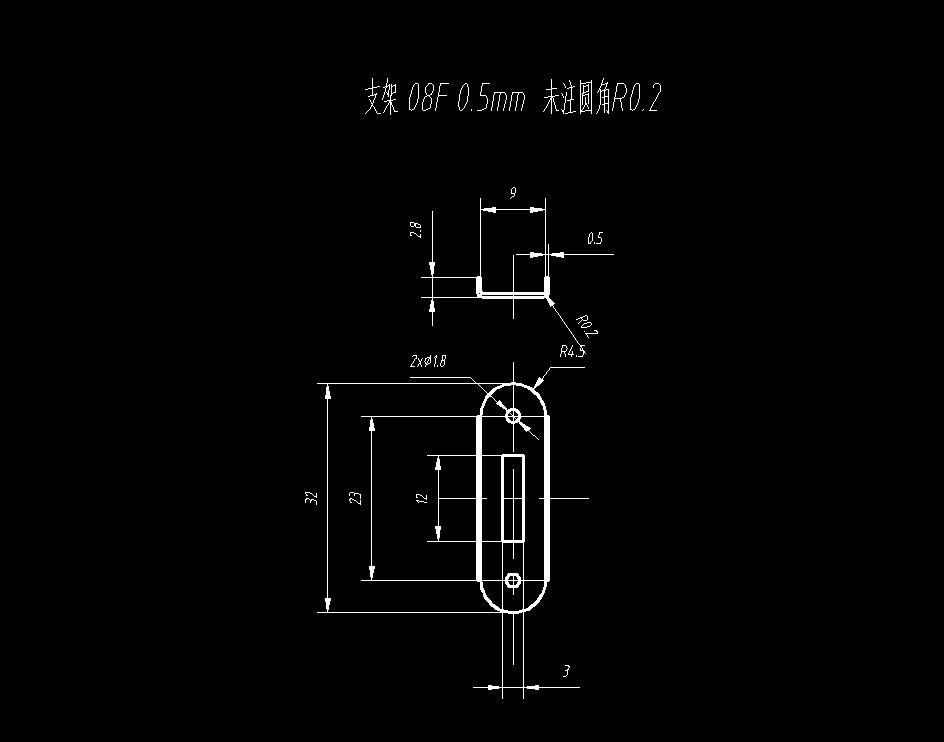

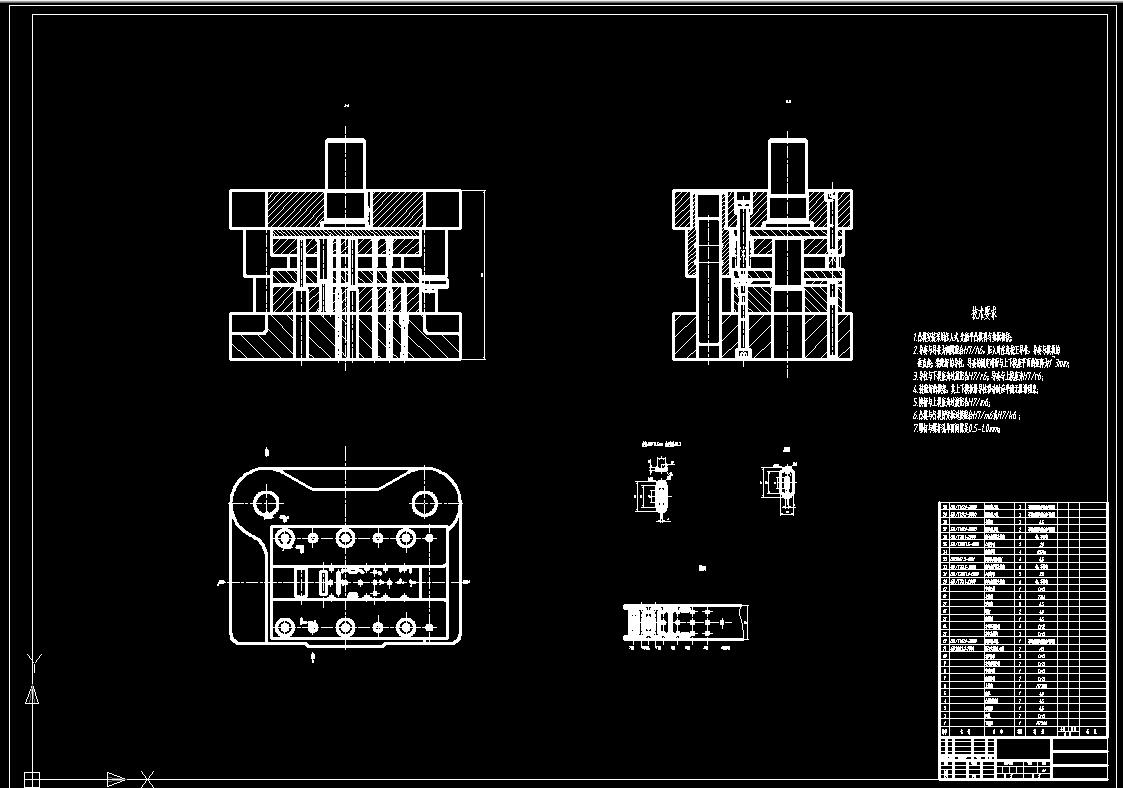

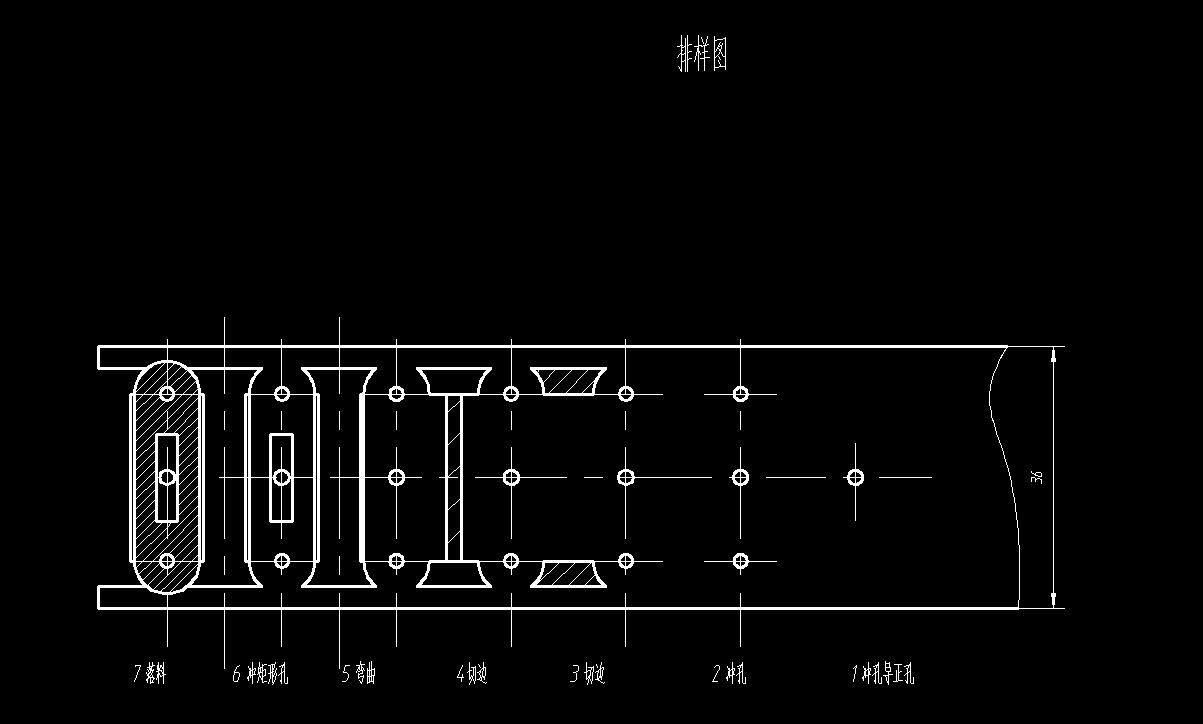

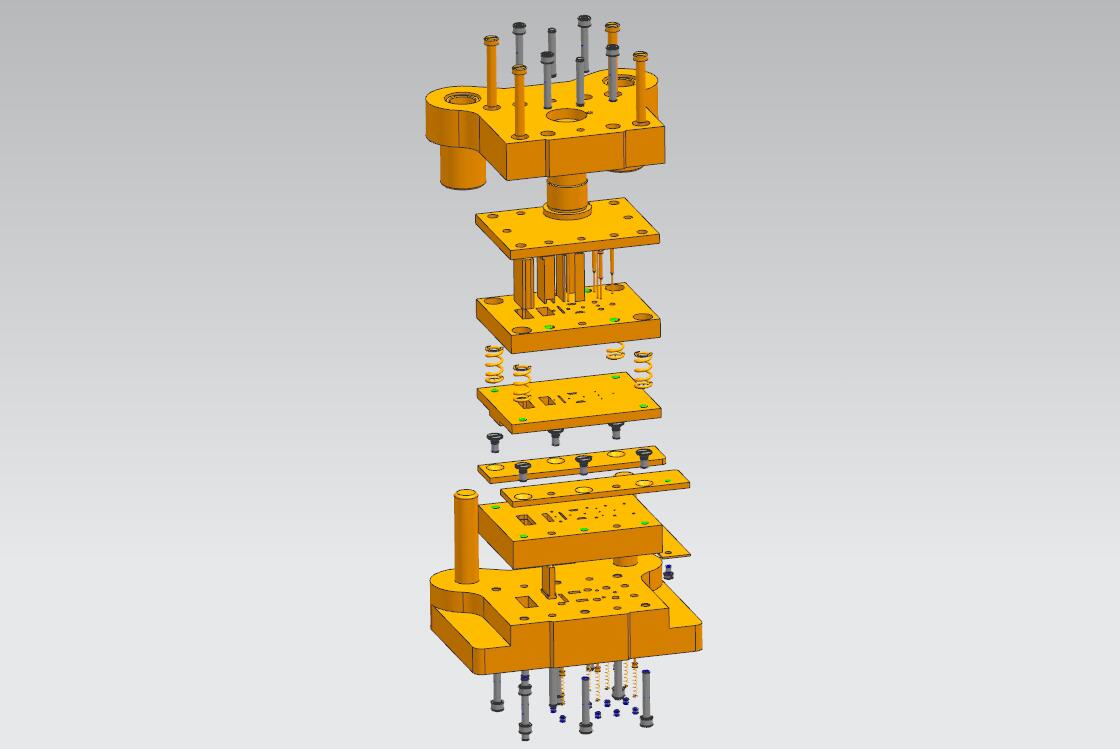

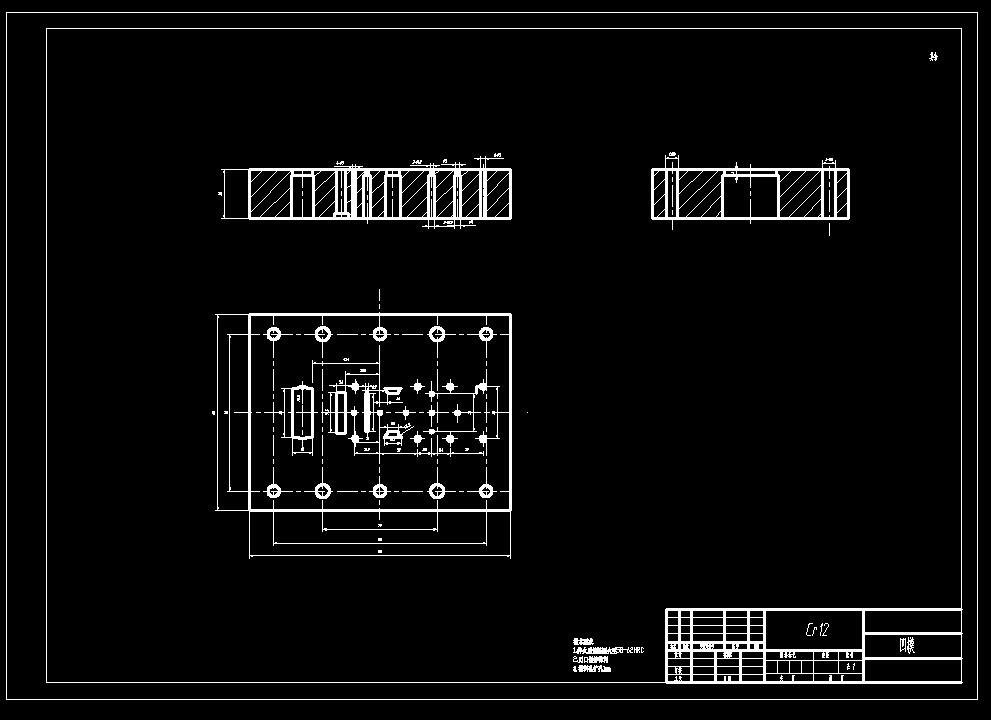

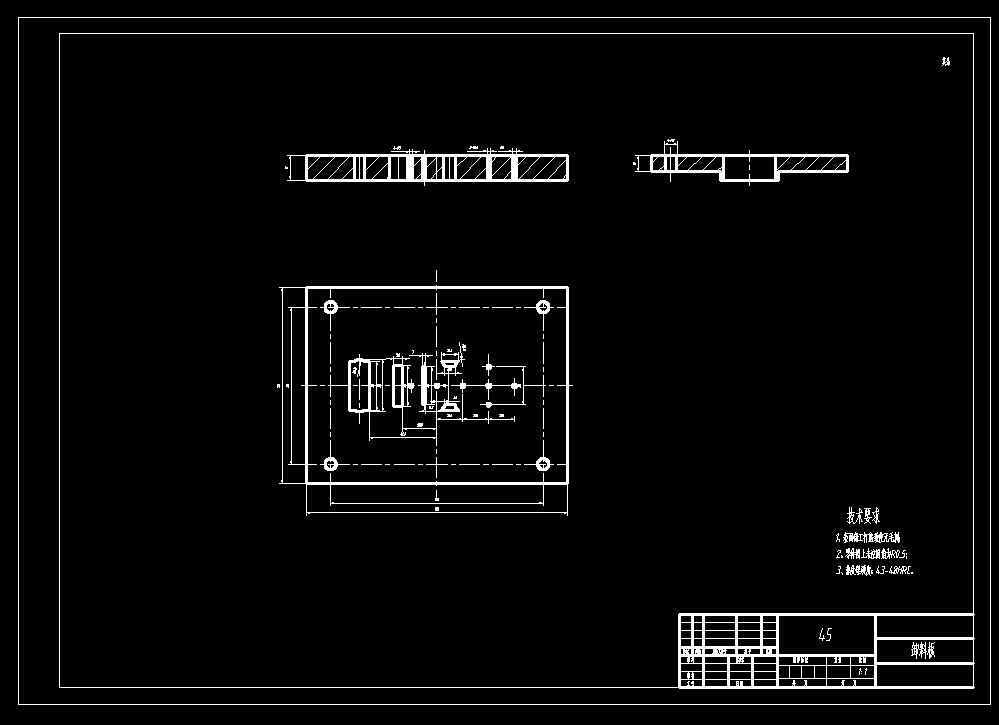

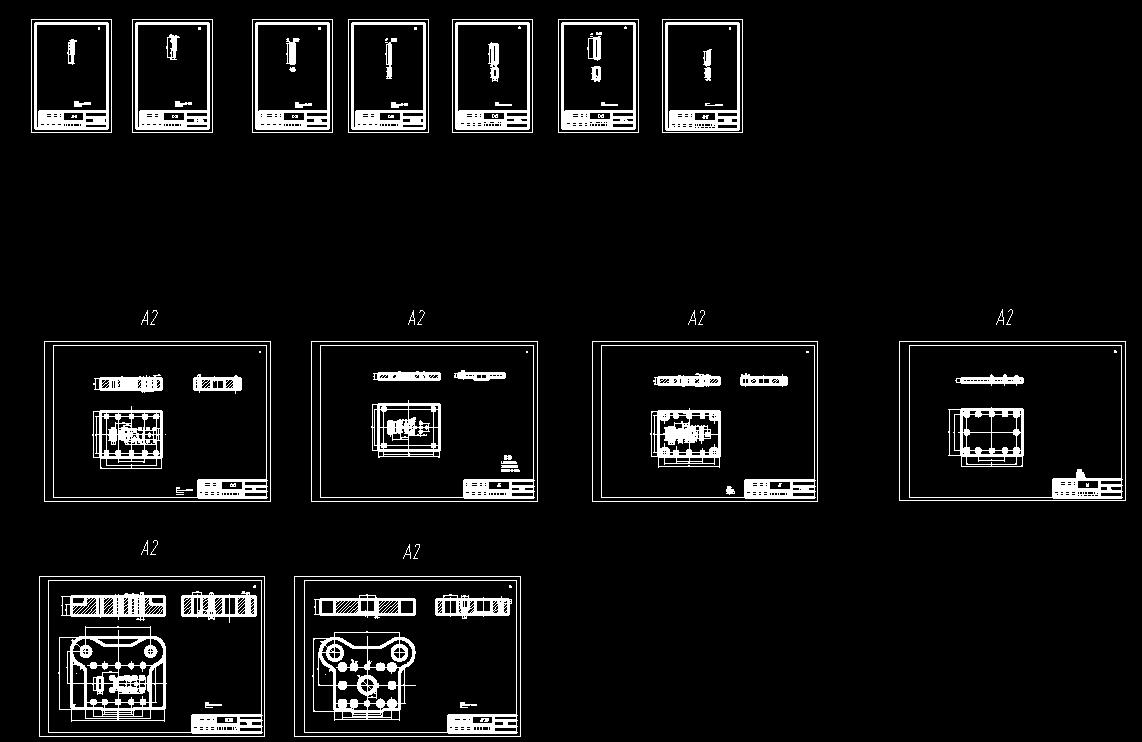

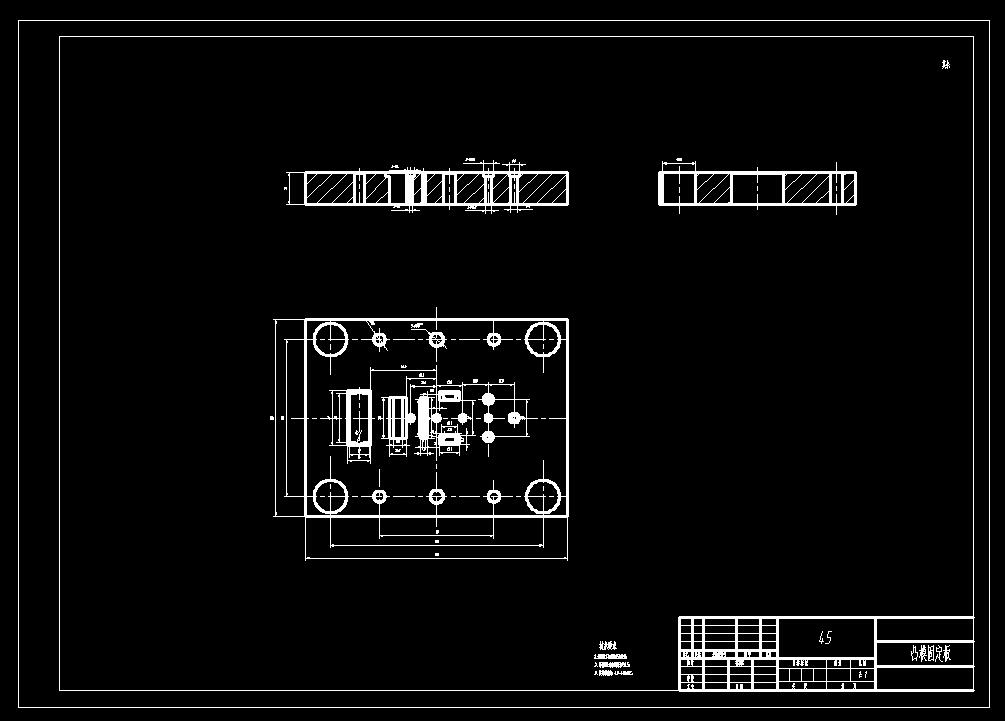

支架连续模（CAD图+UG三维） 08F 0.5mm 未注圆角R0.2 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的 垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm；3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；
下载需要250金币
立即下载 收藏
图纸信息
作者
彭范
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  HN067.stp | 2.00M |
| 2 |  10_QK_tumo.prt | 129.50K |
| 3 | 11_mobin.prt | 170.50K |
| 4 | 13_CXK_tumo.prt | 133.00K |
| 5 | 14_DZK_tumo.prt | 132.50K |
| 6 | 15_chenliaoban.prt | 149.50K |
| 7 | 17_fudingxiao.prt | 130.50K |
| 8 | 18_daozhexiao.prt | 136.50K |
| 9 | 19_WQ_tumo.prt | 142.00K |
| 10 | 1_X_mozuo.prt | 584.00K |
| 11 | 23_xieliao_LD.prt | 178.50K |
| 12 | 25_daotao.prt | 173.50K |
| 13 | 28_daoliaoban.prt | 307.00K |
| 14 | 2_daozu.prt | 142.50K |
| 15 | 3_xieliaoban.prt | 375.00K |
| 16 | 4_tumo_GDB.prt | 396.50K |
| 17 | 5_dianban.prt | 155.50K |
| 18 | 6_S_mozuo.prt | 310.50K |
| 19 | 7_LL_tumo.prt | 137.00K |
| 20 | 8_WQ_aomo.prt | 144.50K |
| 21 | 9_CJXK_tumo.prt | 178.50K |
| 22 | aomo.prt | 564.00K |
| 23 | GB-T119.1-20008x50.prt | 210.50K |
| 24 | GB-T68-2000M8x16.prt | 267.00K |
| 25 | GB-T70.1-2000M8x50.prt | 307.00K |
| 26 | GB-T77-2000M6x5.prt | 241.00K |
| 27 | GB65_A-2000M6x8.prt | 288.00K |
| 28 | gongjian.prt | 232.50K |
| 29 | HN067-SM.prt | 492.50K |
| 30 | HN067-XM.prt | 532.00K |
| 31 | HN067.prt | 249.00K |
| 32 | tanhuang.prt | 330.00K |
| 33 | tanhuang2.prt | 404.50K |
| 34 |  图纸.dwg | 522.47K |
