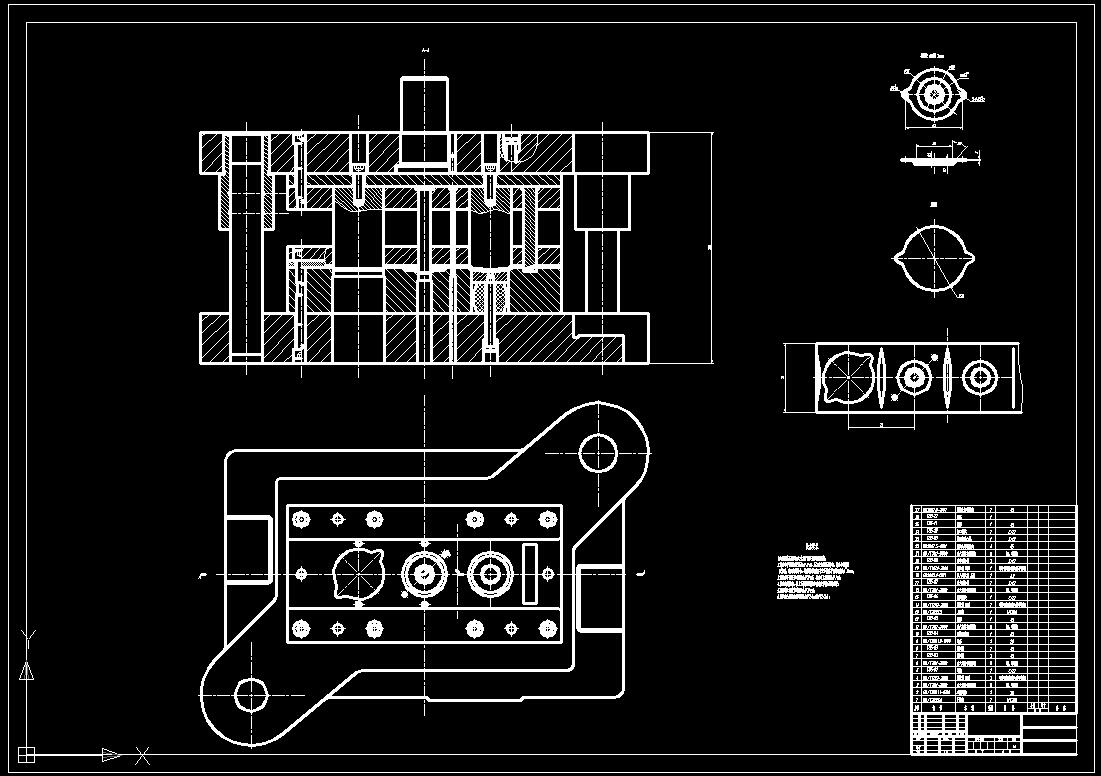

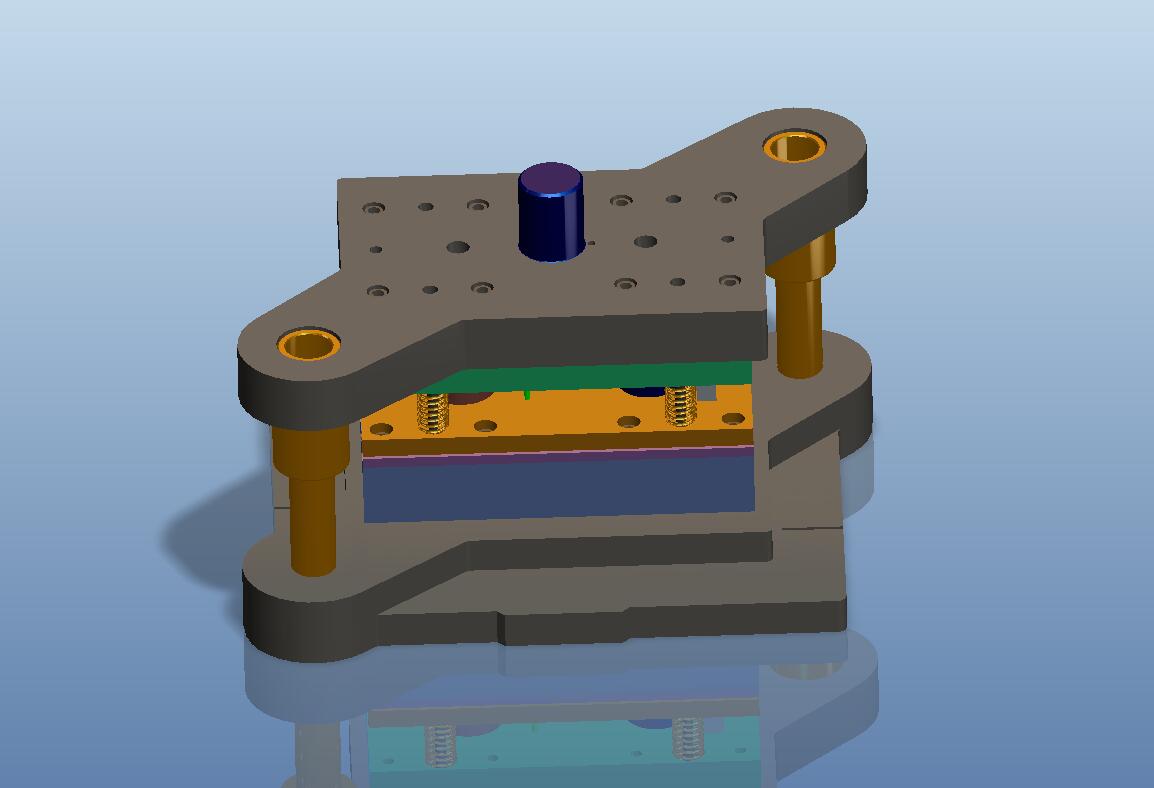

轴承盖级进模（CAD图+Proe三维）
图纸描述

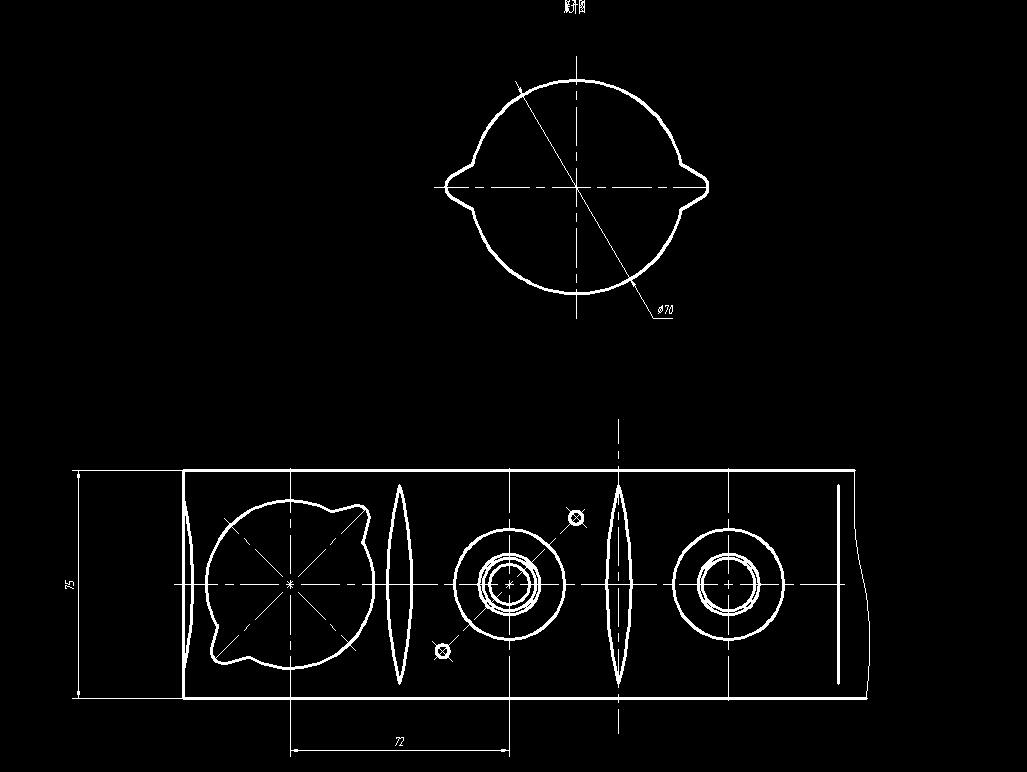

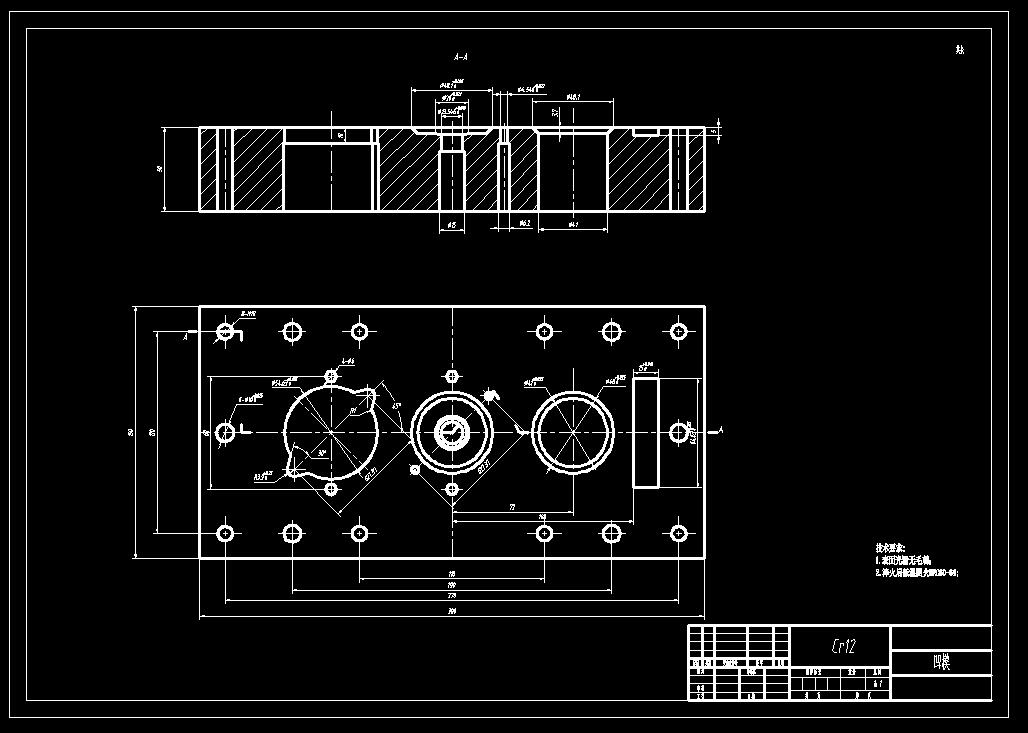

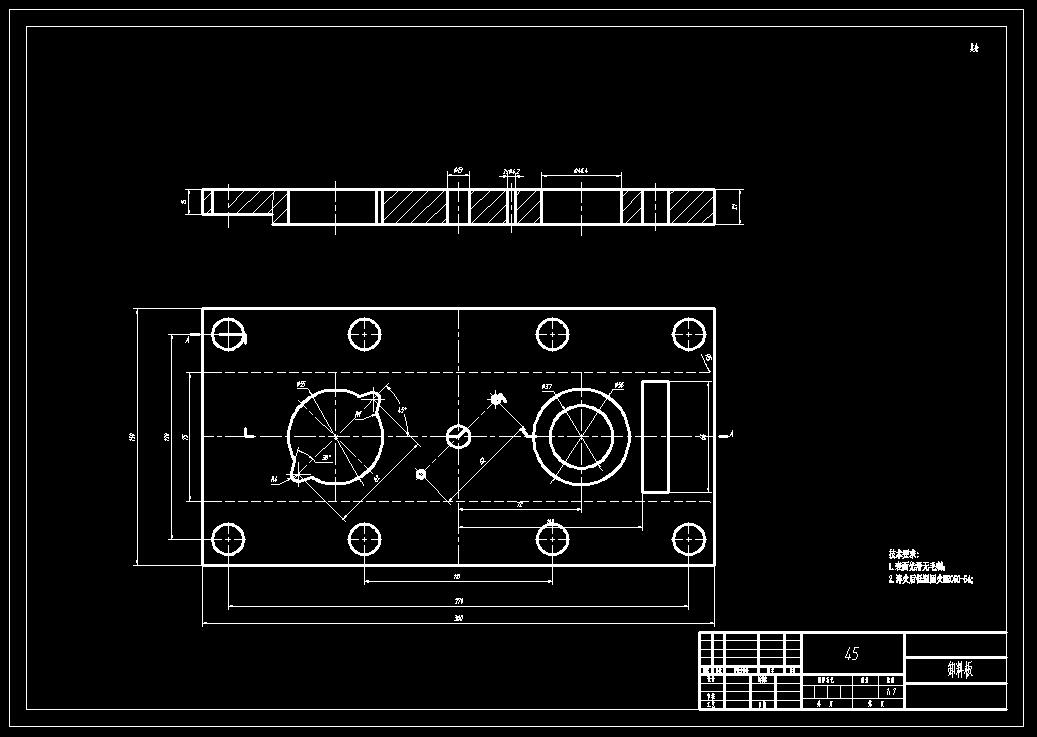

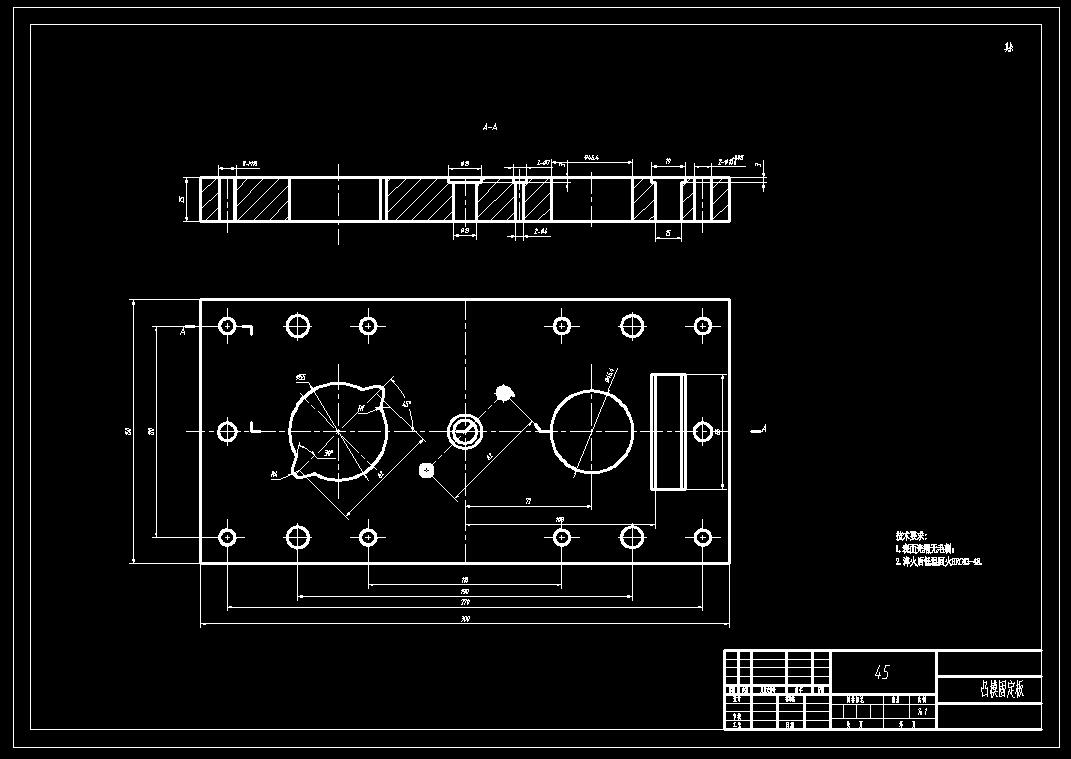

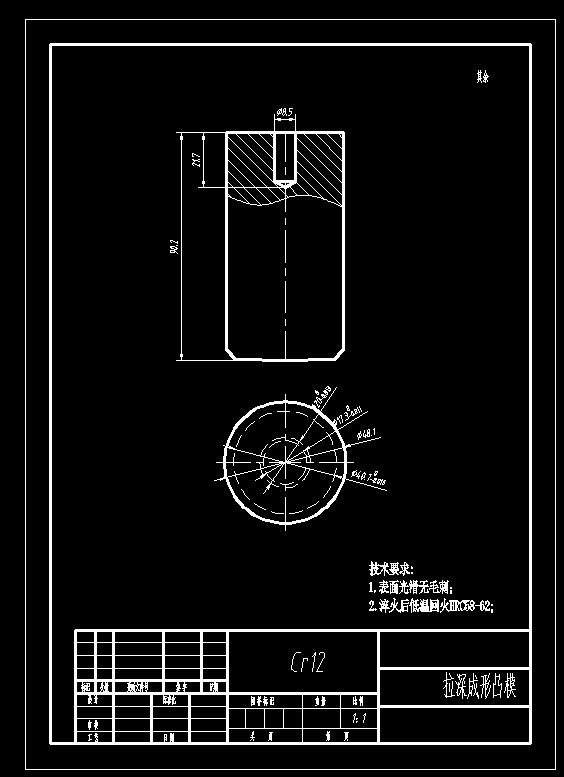

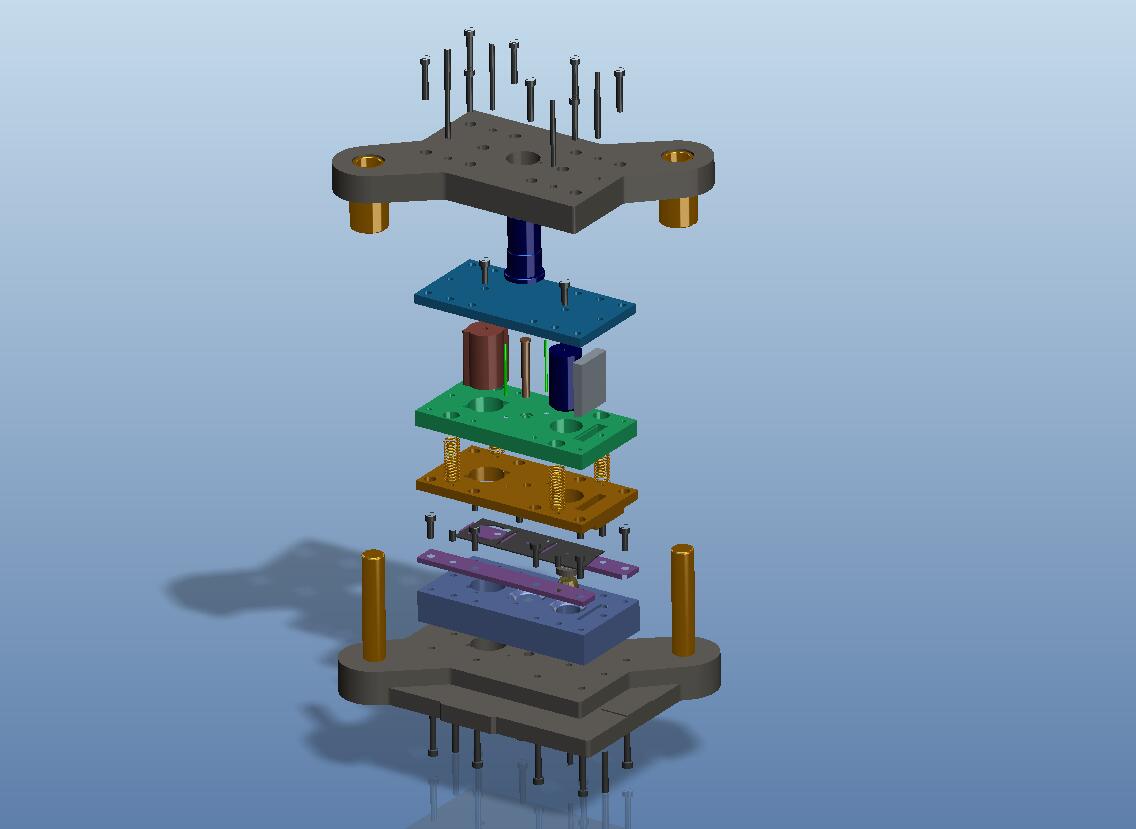

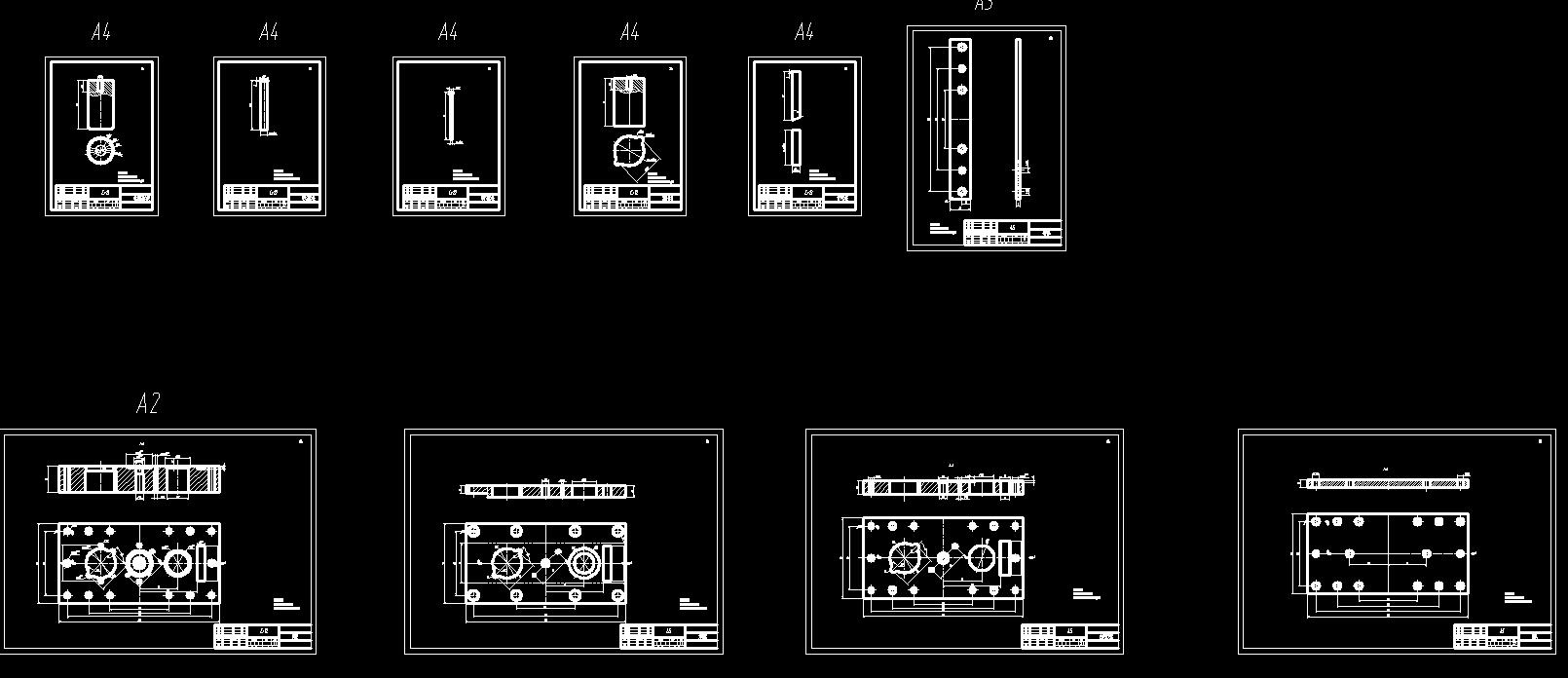

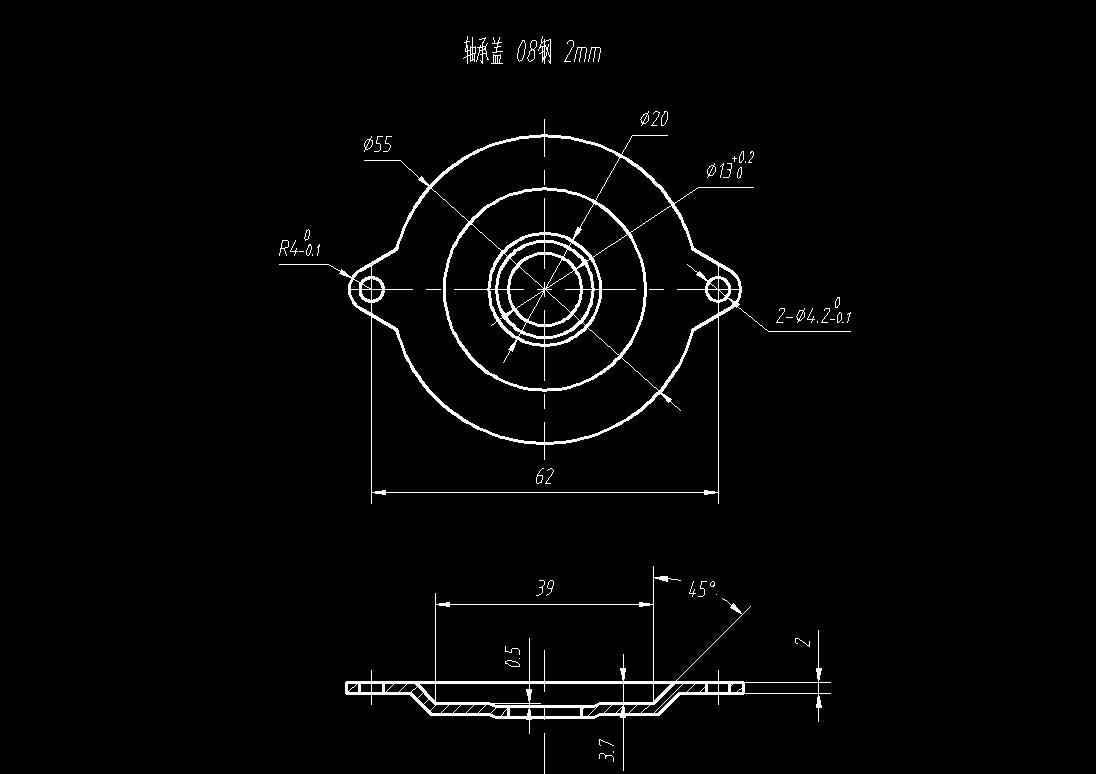

轴承盖级进模（CAD图+Proe三维） 08钢 2mm 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的 垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm；3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；
下载需要250金币
立即下载 收藏
图纸信息
作者
罗烷
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  图纸.dwg | 336.06K |
| 2 |  10x16.prt.2 | 87.87K |
| 3 | 10x70.prt.1 | 80.66K |
| 4 | 10_tumogdb.prt.4 | 355.04K |
| 5 | 12_dianban.prt.2 | 127.87K |
| 6 | 13_smozuo.prt.4 | 485.55K |
| 7 | 15_lltumo.prt.1 | 101.98K |
| 8 | 15_lstumo.prt.1 | 119.66K |
| 9 | 17_cdktumo.prt.1 | 79.04K |
| 10 | 18_mobin.prt.1 | 128.04K |
| 11 | 1_xmozuo.prt.4 | 482.94K |
| 12 | 20_cxktumo.prt.1 | 71.13K |
| 13 | 22_xieliaold.prt.2 | 134.70K |
| 14 | 24_qktumo.prt.1 | 60.63K |
| 15 | 25_tuiban.prt.1 | 113.46K |
| 16 | 26_xiangjiao.prt.1 | 102.40K |
| 17 | 27_xieliaold.prt.1 | 112.49K |
| 18 | 2_daozu.prt.1 | 93.81K |
| 19 | 5_aomo.prt.4 | 423.87K |
| 20 | 7_daoliaoban.prt.1 | 90.19K |
| 21 | 8_xieliaoban.prt.5 | 353.98K |
| 22 | 9_daotao.prt.1 | 222.25K |
| 23 | gb-t70_1-2000_m10x30.prt.1 | 136.39K |
| 24 | gb-t70_1-2000_m10x60.prt.2 | 91.84K |
| 25 |  hn199.asm.26 | 265.01K |
| 26 | hn199.asm.27 | 281.50K |
| 27 | hn199.asm.28 | 289.24K |
| 28 | liaodai1.prt.2 | 121.26K |
| 29 | std.out | 36B |
| 30 | s_mozuo.prt.3 | 344.32K |
| 31 | tanhuang.prt.1 | 1.78M |
| 32 | trail.txt.1 | 60.47K |
| 33 | x_mozuo.prt.4 | 440.11K |
| 34 |  hn127_asm.stp | 2.96M |
| 35 | hn199_asm.stp | 3.31M |
