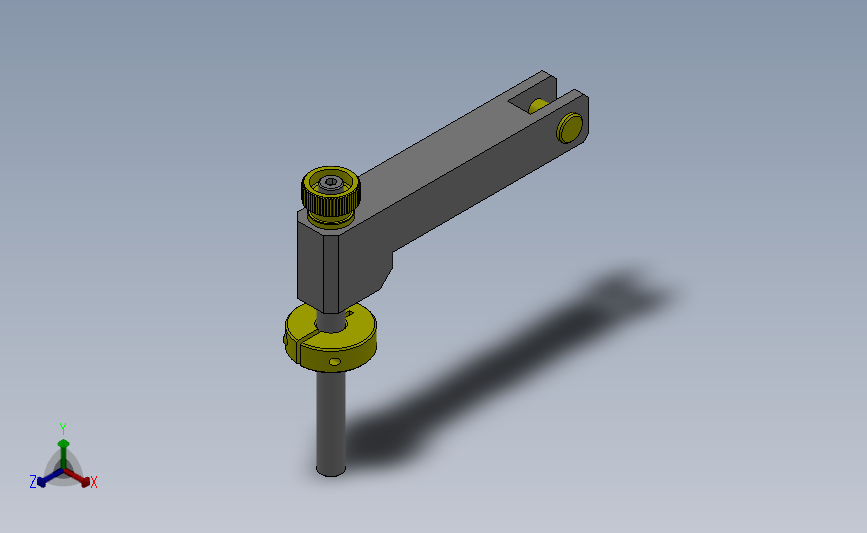

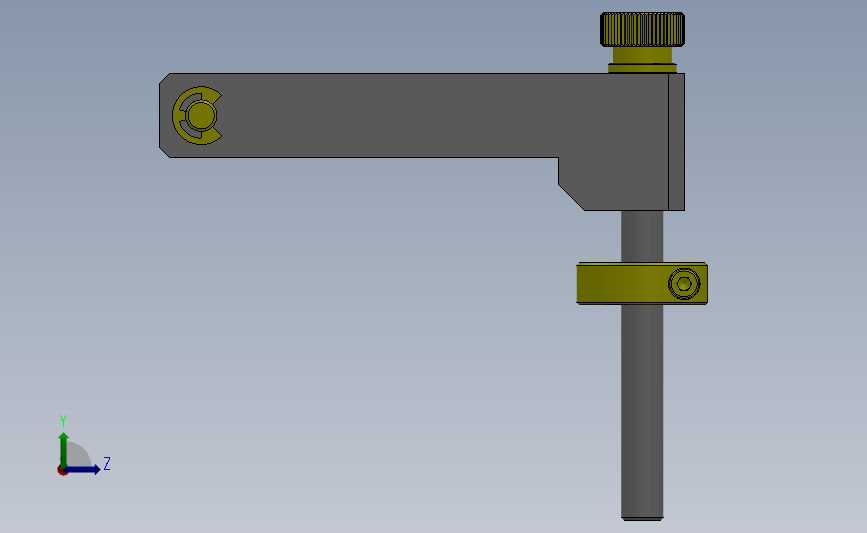

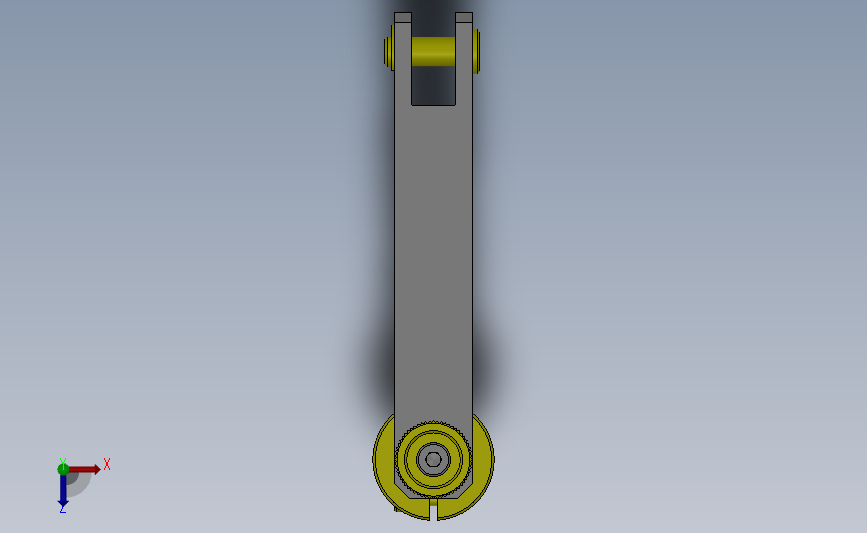

把手式孔位置检查夹具
图纸描述
把手式孔位置检查夹具图纸下载，该图纸类型属于零部件模型、五金模型图纸，图纸大小3.41M，共计30个文件，包含3D图纸，图纸主格式为sldasm,sldprt，使用SOLIDWORKS 2010软件制作，可编辑包含特征参数，该机械图纸可直接下载使用，可供设计参考。
下载需要55金币
立即下载 收藏
图纸信息
作者
戈金
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  0033_001_HCDG6-16.sldasm | 147.50K |
| 2 |  0033_002_BFLB6-8.sldprt | 210.50K |
| 3 | 0033_003_BFLB8-15.sldprt | 216.00K |
| 4 | 0033_004_BFLB8-10.sldprt | 147.50K |
| 5 | 0033_005_WSSB13-4-2.sldprt | 125.50K |
| 6 | 0033_006_KNB4_16.sldprt | 595.50K |
| 7 | 0033_007_SCS8-8.sldasm | 176.00K |
| 8 | 0033_008_STBB5-30.sldasm | 162.50K |
| 9 | 0033_201_Pillar.SLDPRT | 376.00K |
| 10 | 0033_202_Block.SLDPRT | 263.00K |
| 11 | 0033_203_Arm.SLDPRT | 184.50K |
| 12 | 0033_204_Shaft.SLDPRT | 231.00K |
| 13 | 0033_205_Plate.SLDPRT | 367.50K |
| 14 | 0033_206_Block.SLDPRT | 169.00K |
| 15 | 0033_301_SCB5-18.SLDPRT | 252.00K |
| 16 | 0033_302_SCB4-12.SLDPRT | 231.00K |
| 17 | 0033_303_SCB4-15.SLDPRT | 156.00K |
| 18 | 0033_Work-A.SLDPRT | 265.00K |
| 19 | 0033_Z_HCDG6-16D.sldprt | 145.50K |
| 20 | 0033_Z_No_5.sldprt | 132.00K |
| 21 | 0033_Z_SCS8-8-1.SLDPRT | 192.00K |
| 22 | 0033_Z_SCS8-8-2.SLDPRT | 181.50K |
| 23 | 0033_Z_STBB5-30-1.SLDPRT | 173.50K |
| 24 | 0033_Z_STBB5-30-2.SLDPRT | 157.50K |
| 25 |  Thumbs.db | 136.00K |
| 26 | _0033_Assy.SLDASM | 547.00K |
| 27 | _0033_SA01.SLDASM | 194.50K |
| 28 | _0033_SA02.SLDASM | 216.50K |
| 29 | _0033_SA03.SLDASM | 794.50K |
| 30 | _0033_SSA01.SLDASM | 185.50K |
