油缸钢筒镗孔专用夹具装配图（CAD图+UG三维）
图纸描述

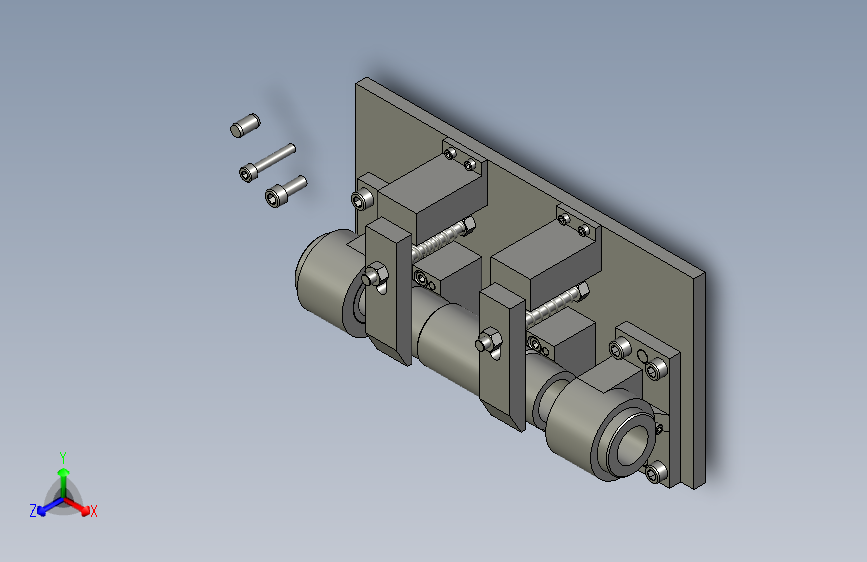

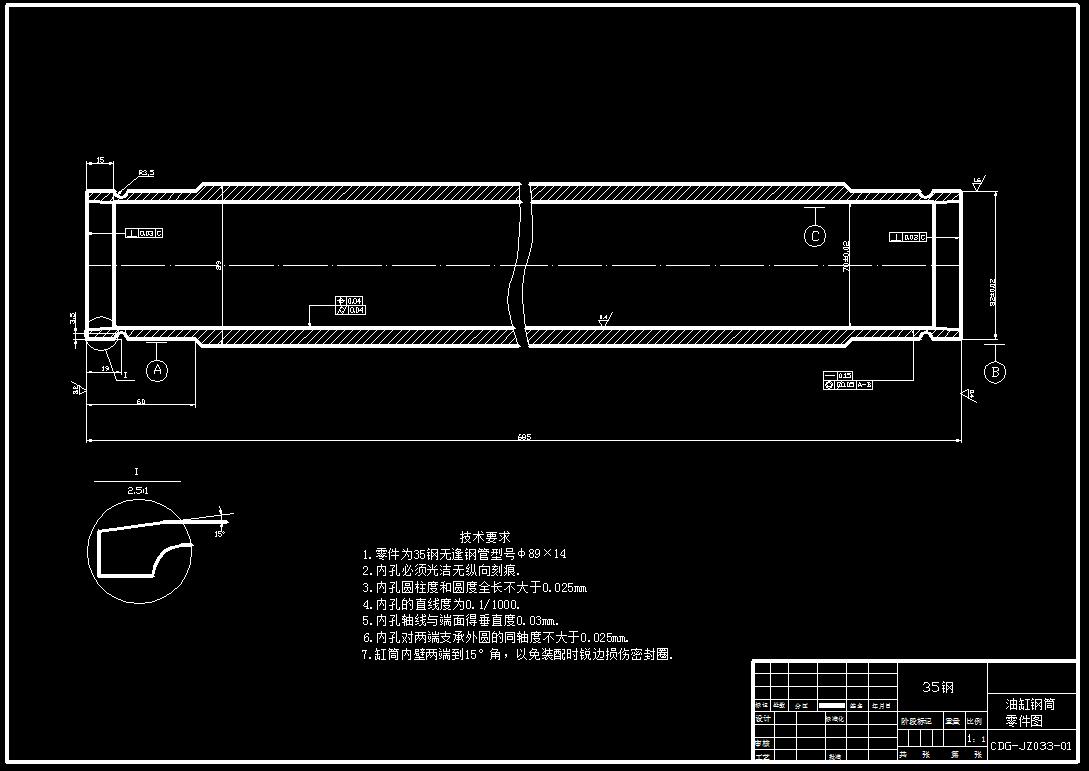

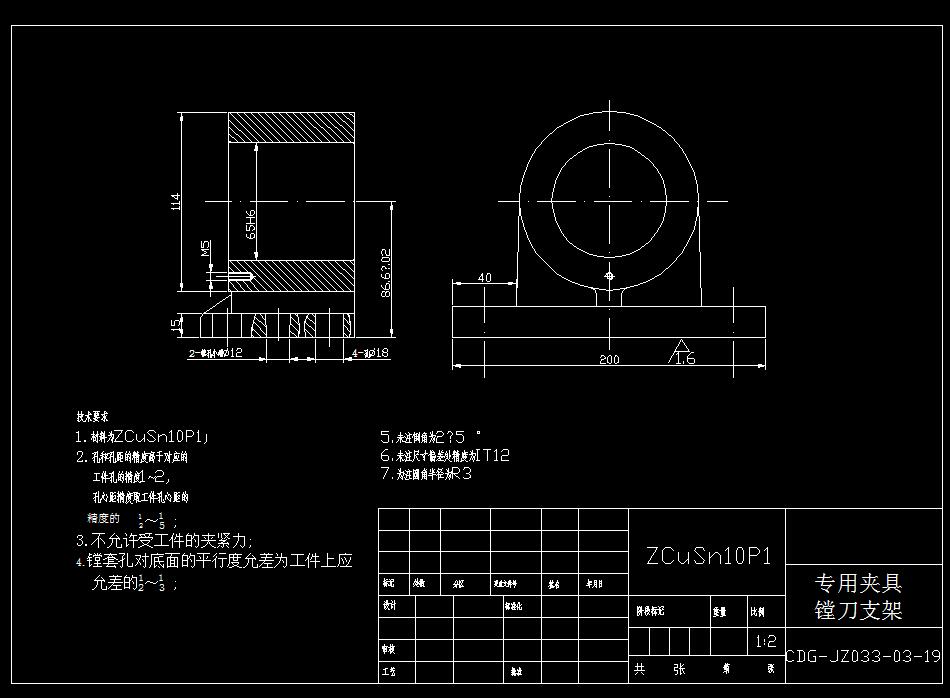

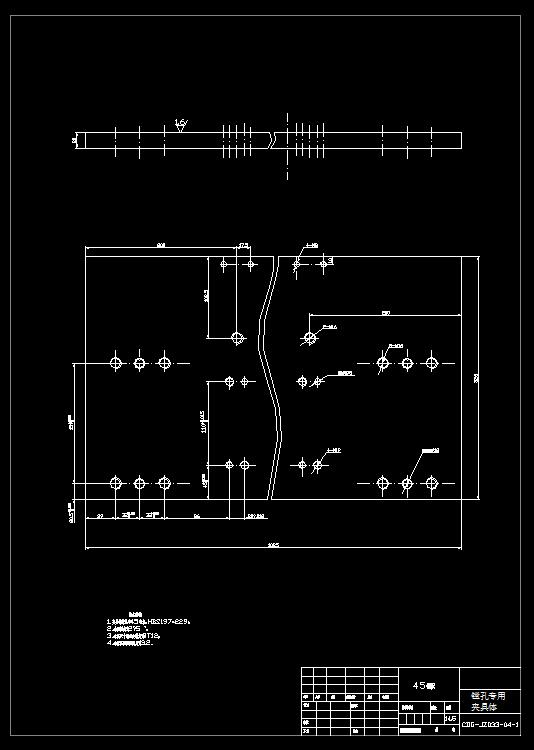

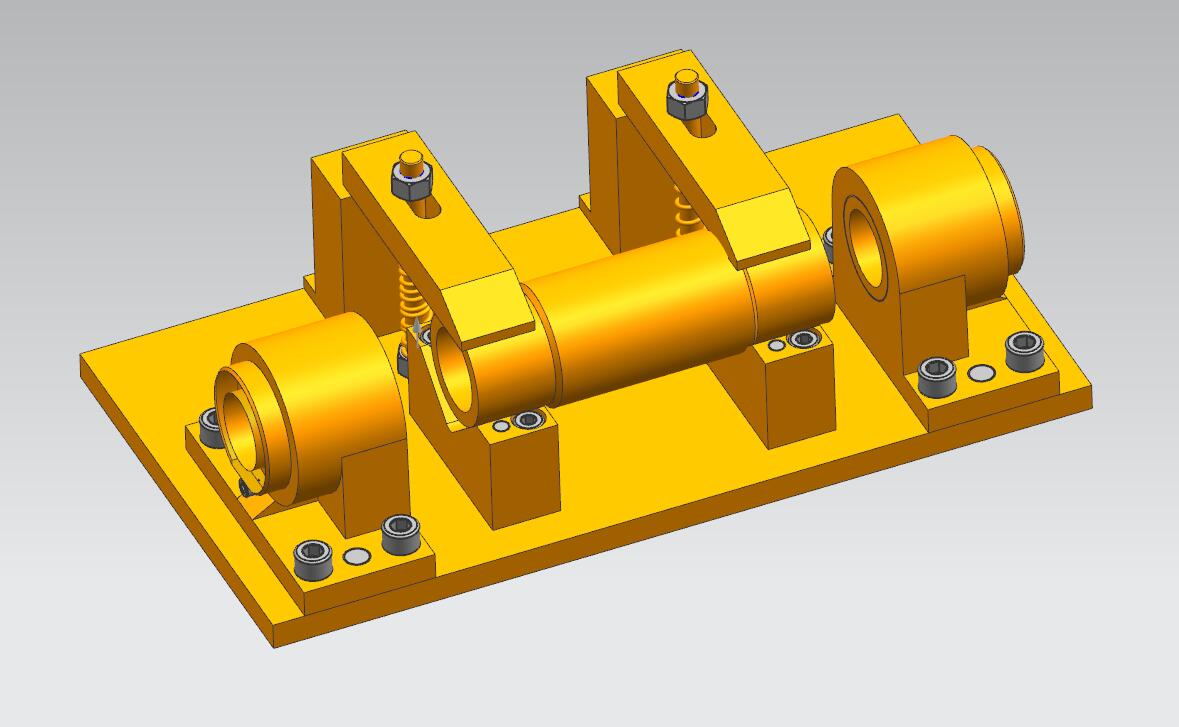

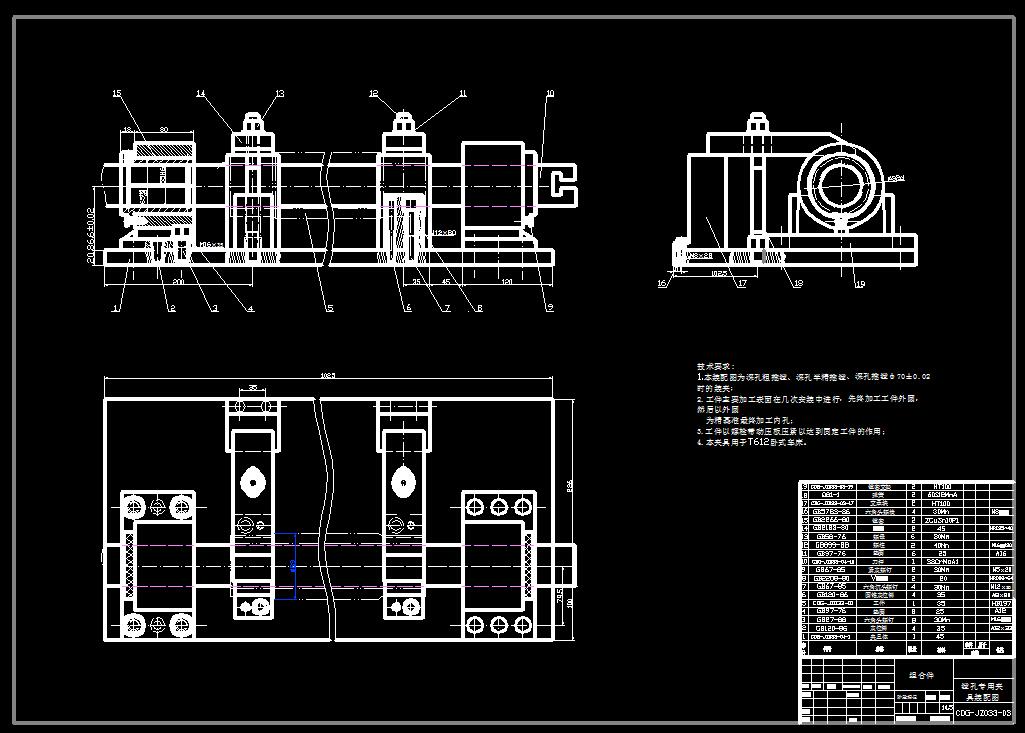

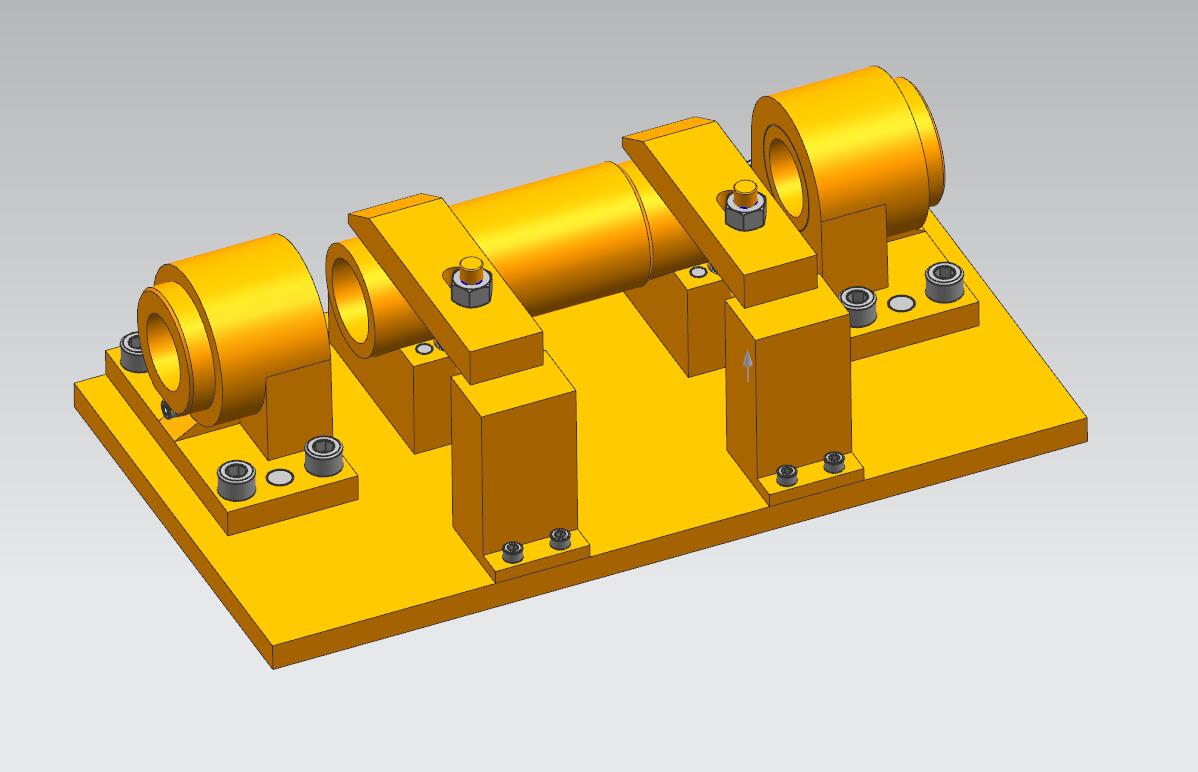

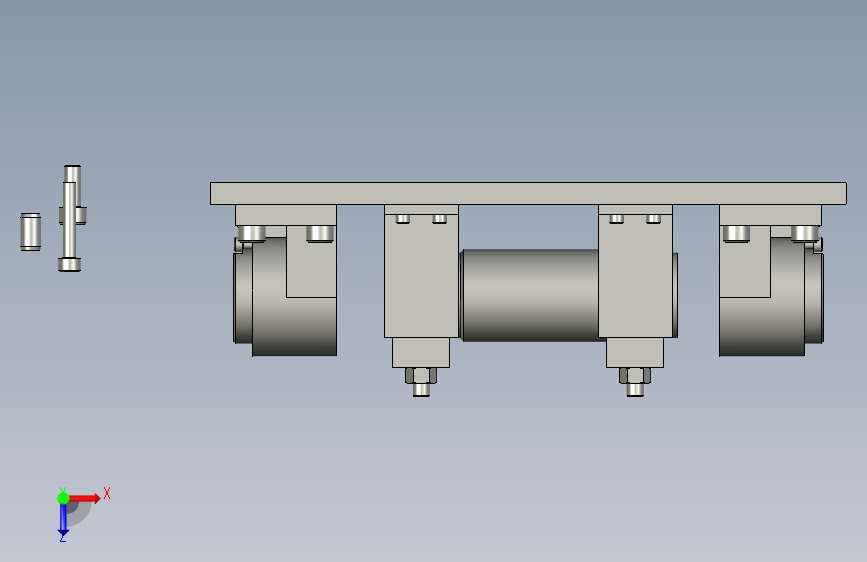

油缸钢筒镗孔专用夹具装配图（CAD图+UG三维） 1.本装配图为深孔粗推镗、深孔半精推镗、深孔推镗φ70±0.02时的装夹； 2.工件主要加工表面在几次安装中进行，先终加工工件外圆，然后以外圆 为精基准最终加工内孔； 3.工件以螺栓带动压板压紧以达到固定工件的作用； 4.本夹具用于T612卧式车床。
下载需要90金币
立即下载 收藏
图纸信息
作者
WhimsicalDragon
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  _asm1.stp | 1.18M |
| 2 |  14_.prt | 181.00K |
| 3 | 15_.prt | 206.00K |
| 4 | 17_.prt | 179.00K |
| 5 | 18_.prt | 141.00K |
| 6 | 1_.prt | 469.00K |
| 7 | 8_.prt | 239.00K |
| 8 | GB-T119.1-200012x22.prt | 212.50K |
| 9 | GB-T119.1-20008x55.prt | 210.50K |
| 10 | GB-T41-2000M10x1.5.prt | 302.50K |
| 11 | GB-T70.1-2000M10x25.prt | 305.00K |
| 12 | GB-T70.1-2000M5x16.prt | 296.00K |
| 13 | GB-T70.1-2000M8x45.prt | 296.50K |
| 14 | gongjian.prt | 136.00K |
| 15 | _asm1.prt | 552.00K |
| 16 | _model1.prt | 397.00K |
| 17 | _model2.prt | 487.50K |
| 18 |  A1镗孔专用夹具装配图.dwg | 225.62K |
| 19 | A2夹具体.dwg | 179.70K |
| 20 | A2零件图2.dwg | 147.27K |
| 21 | A4镗刀支架.dwg | 166.48K |
| 22 | 支承块.dwg | 152.02K |
