折弯件级进模（CAD图+UG三维）
图纸描述

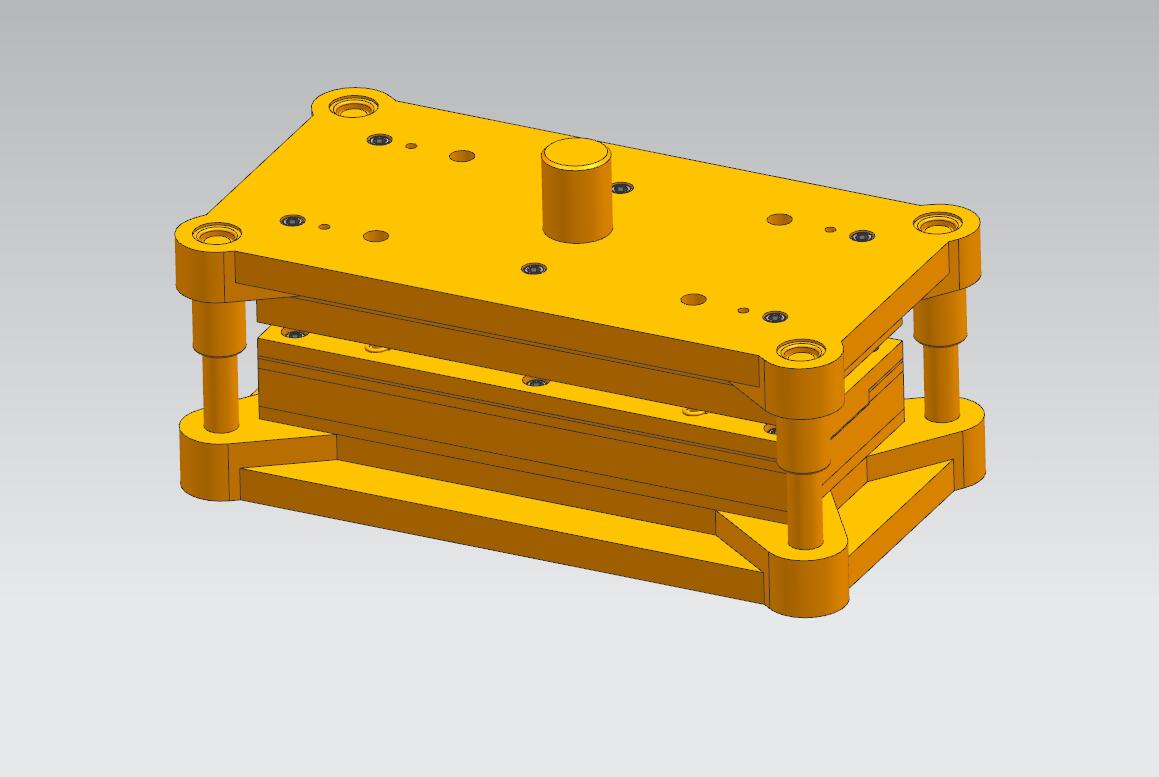

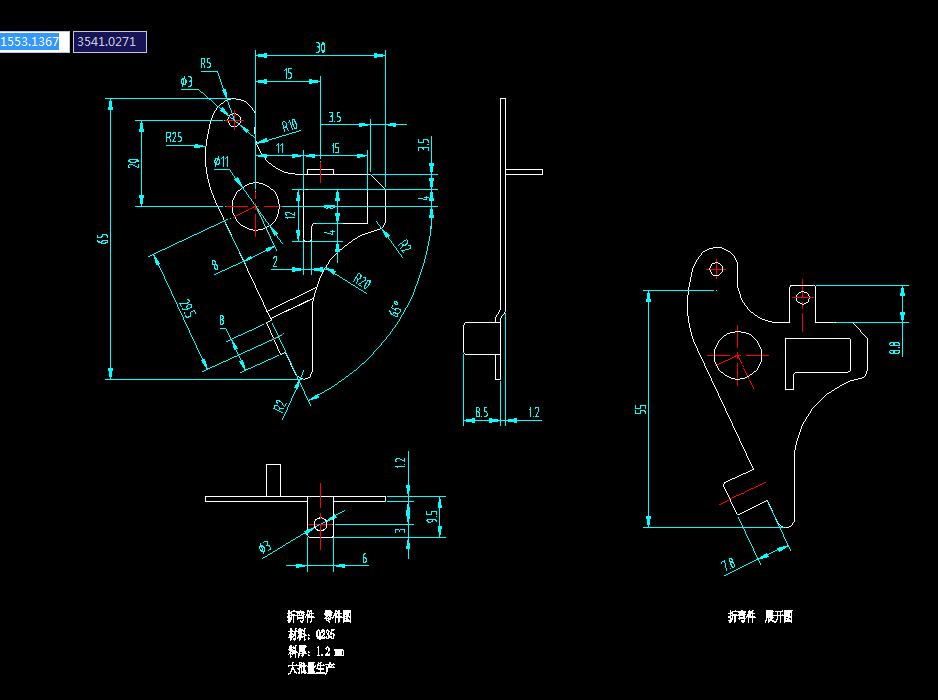

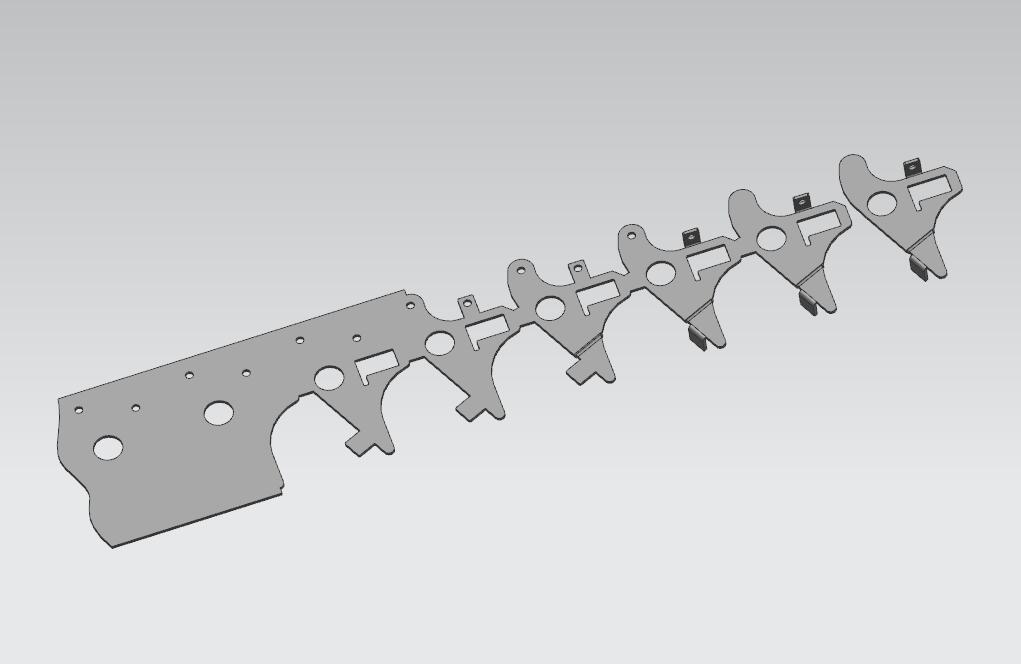

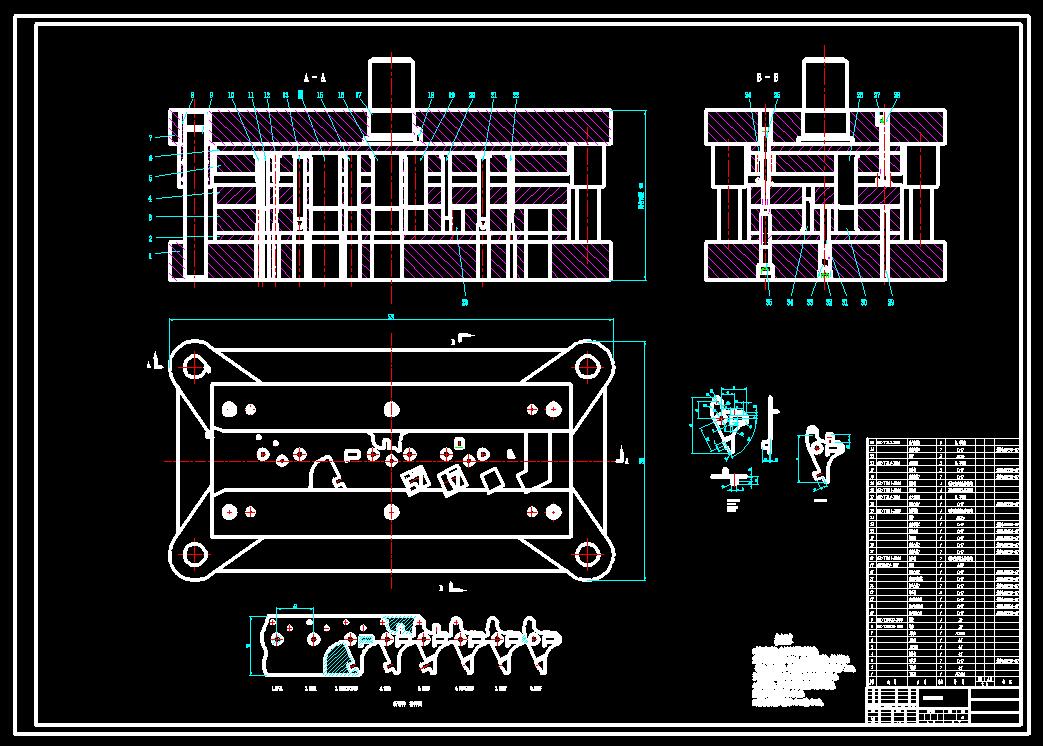

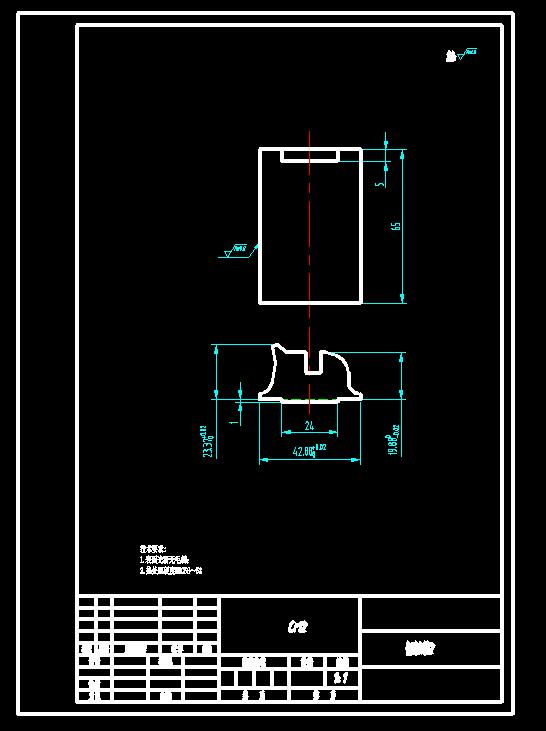

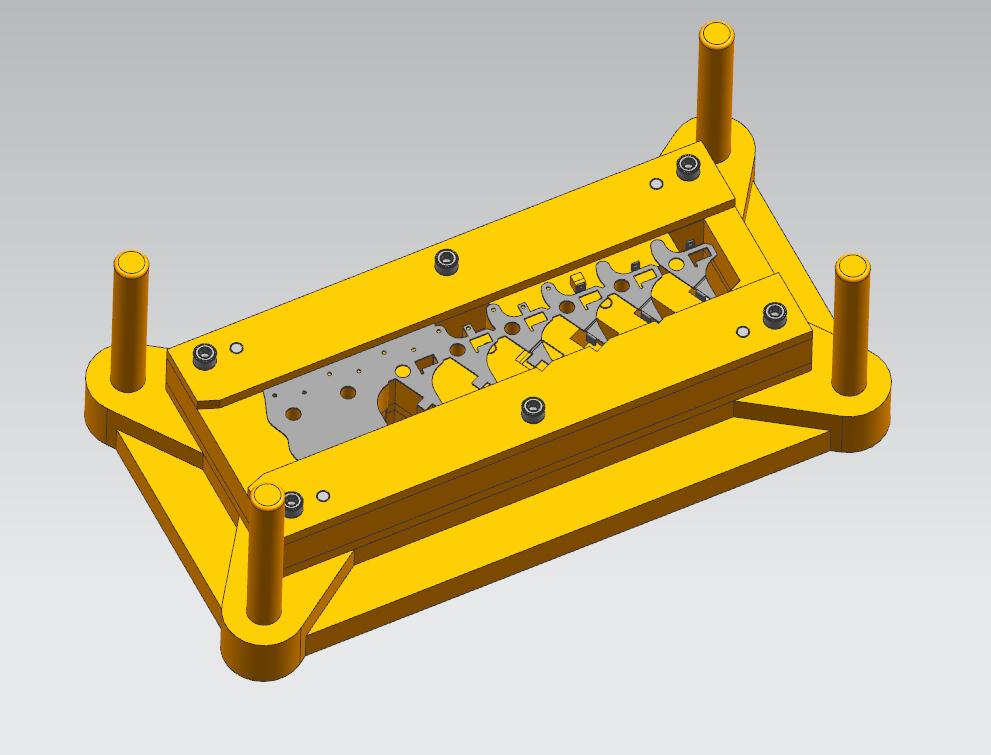

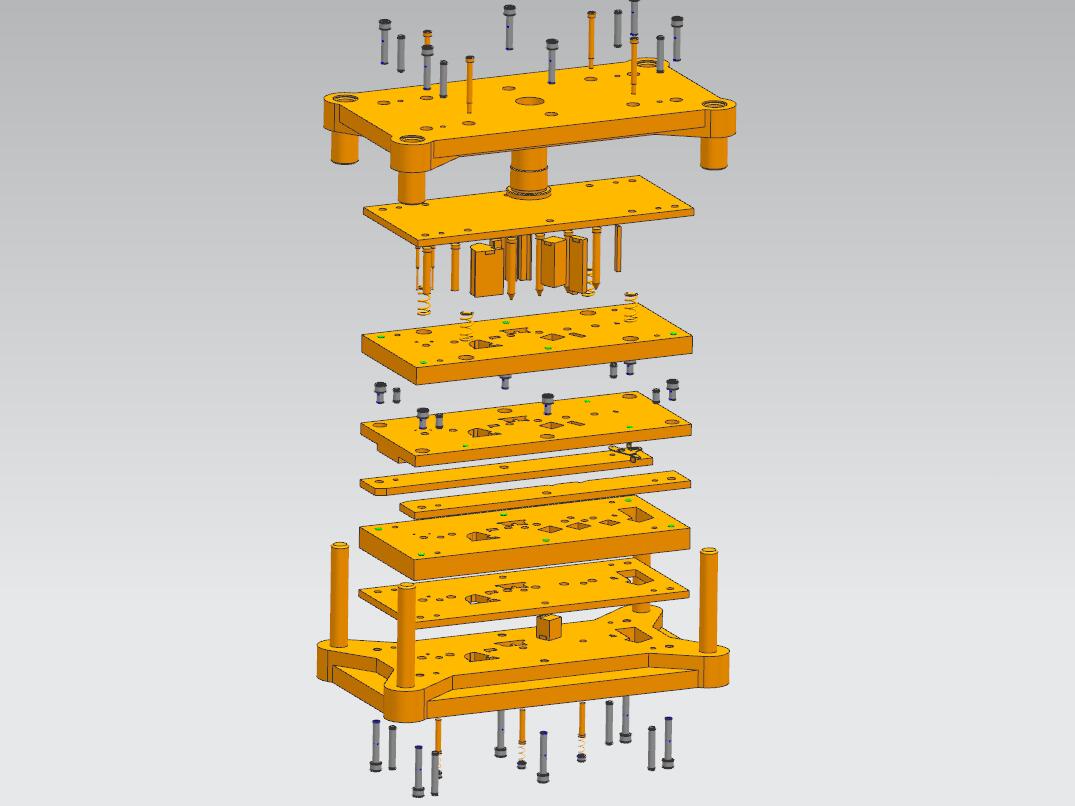

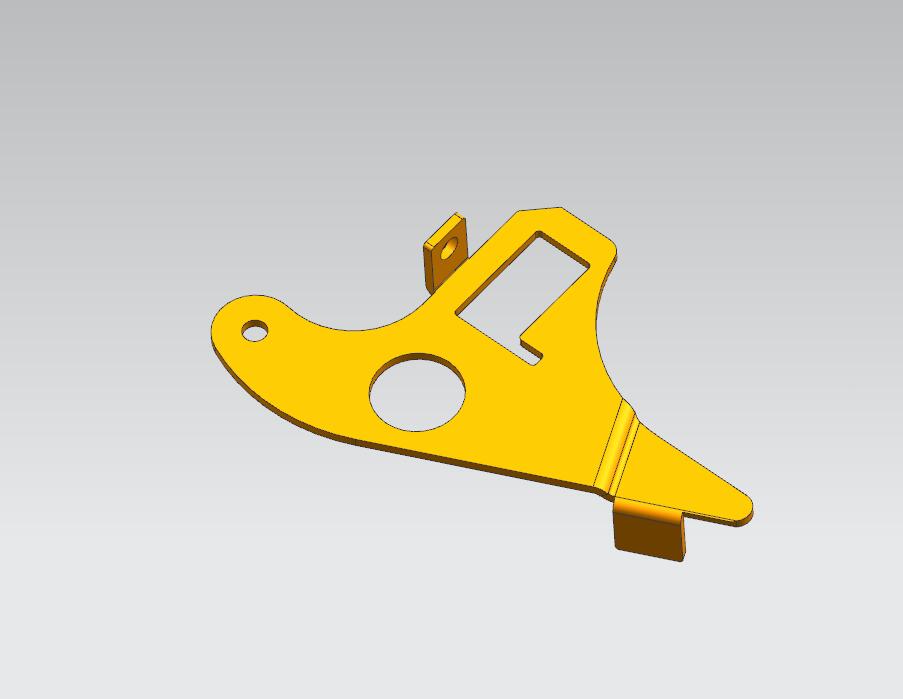

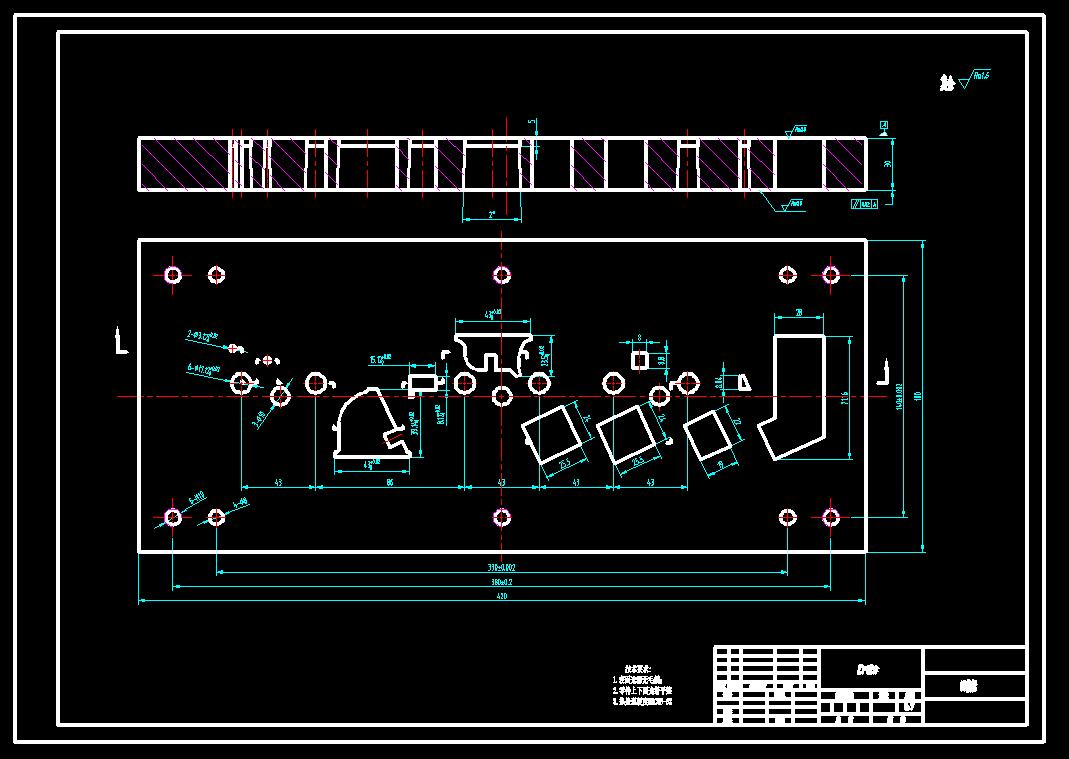

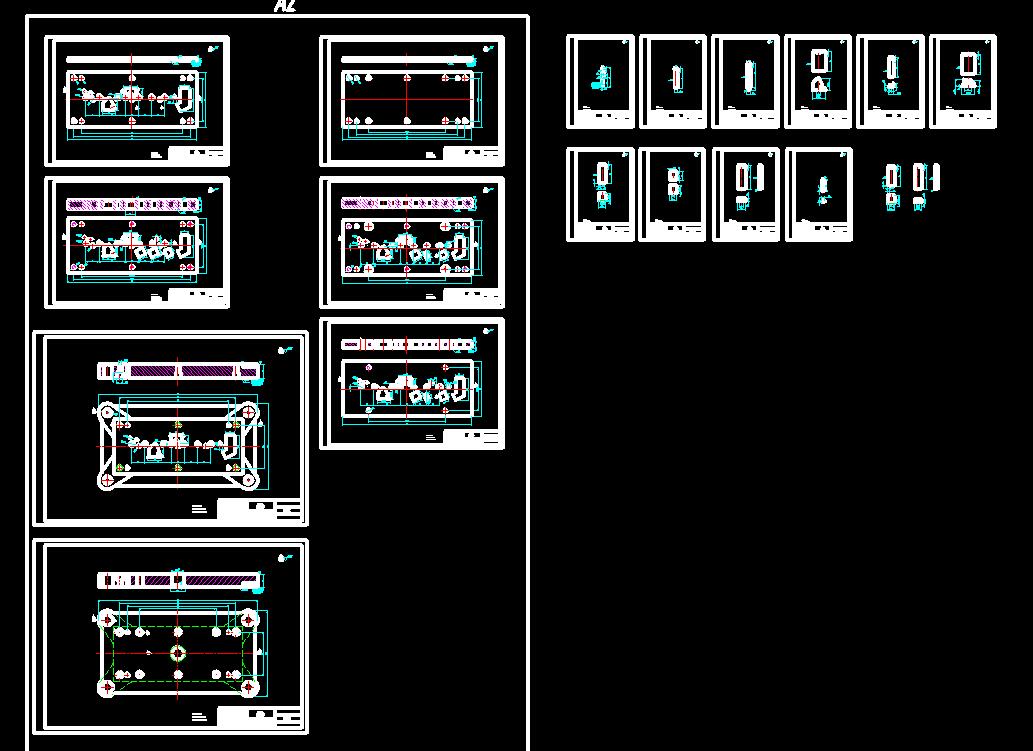

折弯件级进模（CAD图+UG三维） 材料：Q235 料厚：1.2 mm 大批量生产 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm；3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；
下载需要250金币
立即下载 收藏
图纸信息
作者
糜旺
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  wy7.dwg | 490.28K |
| 2 |  wy71.stp | 2.27M |
| 3 |  10_CK_tumo3.prt | 132.00K |
| 4 | 11_CK_tumo11.prt | 130.00K |
| 5 | 14_QB_tumo1.prt | 174.50K |
| 6 | 15_CYXK_tumo.prt | 164.00K |
| 7 | 16_QB_tumo2.prt | 174.00K |
| 8 | 17_mobin.prt | 174.50K |
| 9 | 19_CX_tumo1.prt | 152.00K |
| 10 | 1_X_mozuo.prt | 616.00K |
| 11 | 20_CX_tumo2.prt | 146.50K |
| 12 | 21_daozhexiao.prt | 133.50K |
| 13 | 25_xieliao_LD.prt | 182.00K |
| 14 | 2_X_dianban.prt | 275.00K |
| 15 | 30_CX_xiangjian1.prt | 166.50K |
| 16 | 31_dingliaoxaio.prt | 136.50K |
| 17 | 34_CX_tumo3.prt | 159.00K |
| 18 | 3_凹模.prt | 386.50K |
| 19 | 4_xieliaoban.prt | 668.00K |
| 20 | 5_S_gudingban.prt | 421.50K |
| 21 | 6_S_dianban.prt | 161.00K |
| 22 | 7_S_mozuo.prt | 379.00K |
| 23 | 8_daotao.prt | 157.00K |
| 24 | 9_daozu.prt | 142.50K |
| 25 | daoliaoban.prt | 333.00K |
| 26 | GB-T119.1-200010x18.prt | 212.00K |
| 27 | GB-T119.1-200010x50.prt | 212.00K |
| 28 | GB-T119.1-200010x60.prt | 210.50K |
| 29 | GB-T70.1-2000M10x16.prt | 306.00K |
| 30 | GB-T70.1-2000M10x50.prt | 306.50K |
| 31 | GB-T70.1-2000M10x60.prt | 304.00K |
| 32 | GB-T77-2000M12x8.prt | 242.00K |
| 33 | gongjian.prt | 588.00K |
| 34 | liaodai.prt | 1.97M |
| 35 | QD_tumo.prt | 141.00K |
| 36 | tanhuang.prt | 315.50K |
| 37 | tanhuang2.prt | 305.50K |
| 38 | wy71-SM.prt | 544.00K |
| 39 | wy71-XM.prt | 471.00K |
| 40 | wy71.prt | 285.50K |
