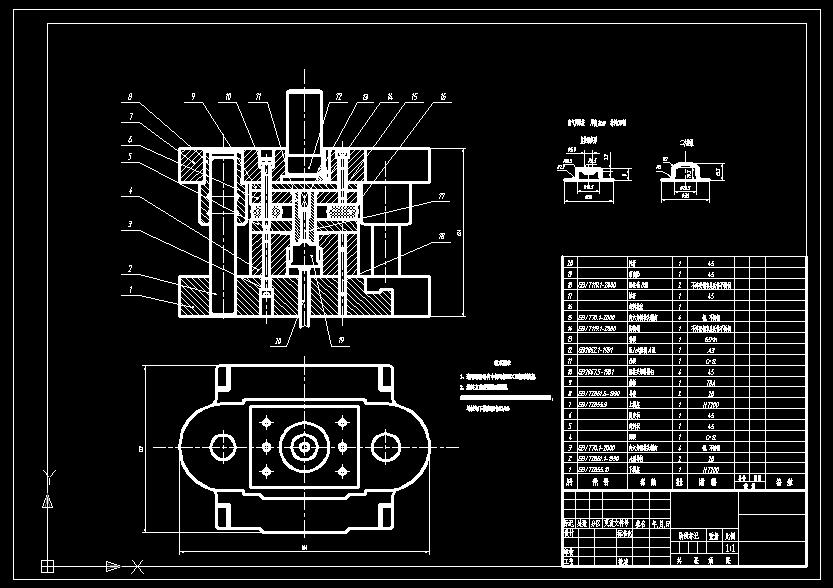

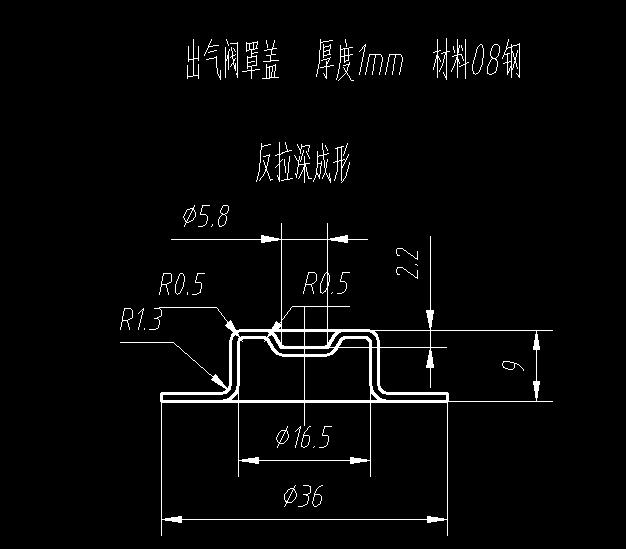

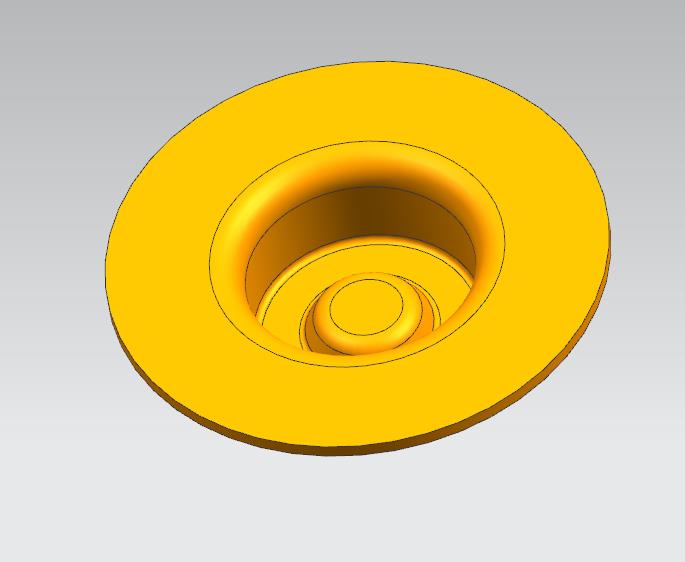

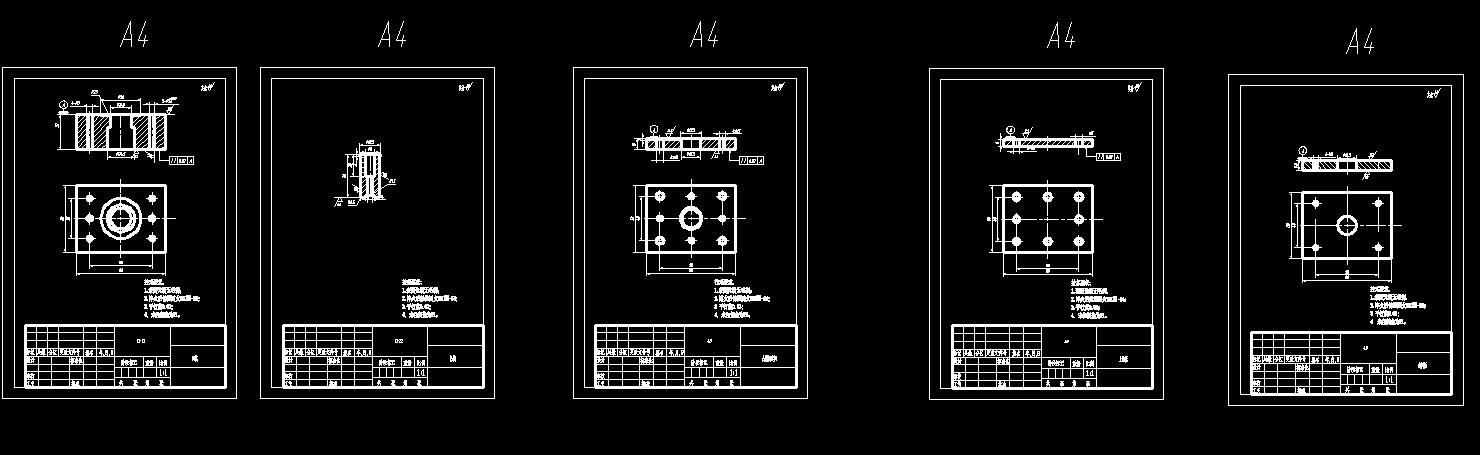

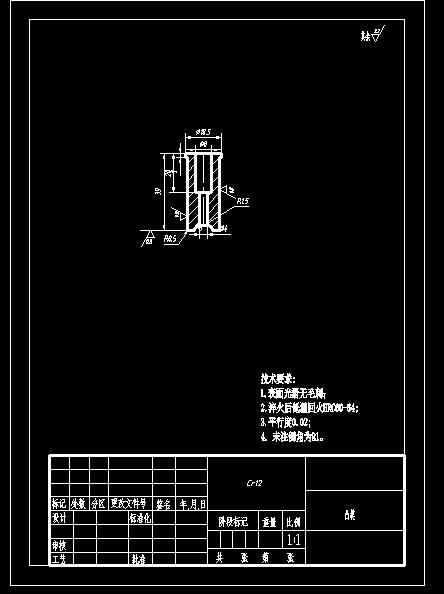

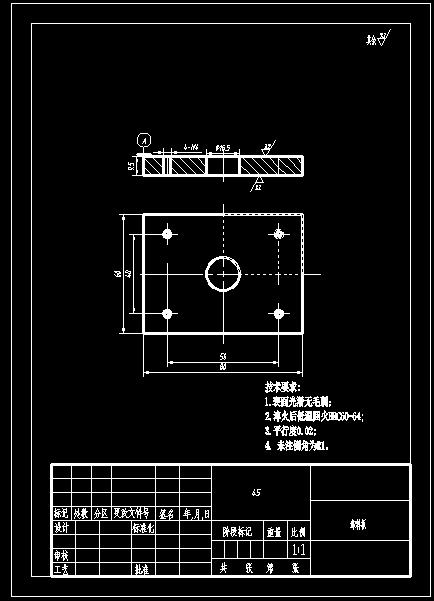

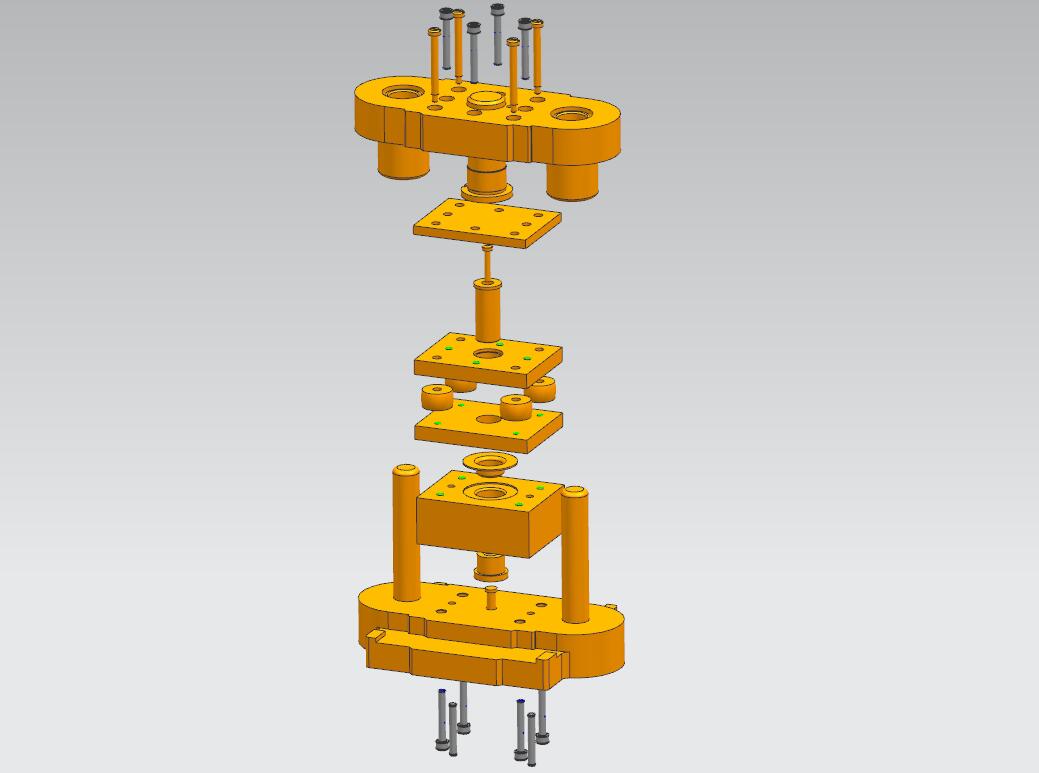

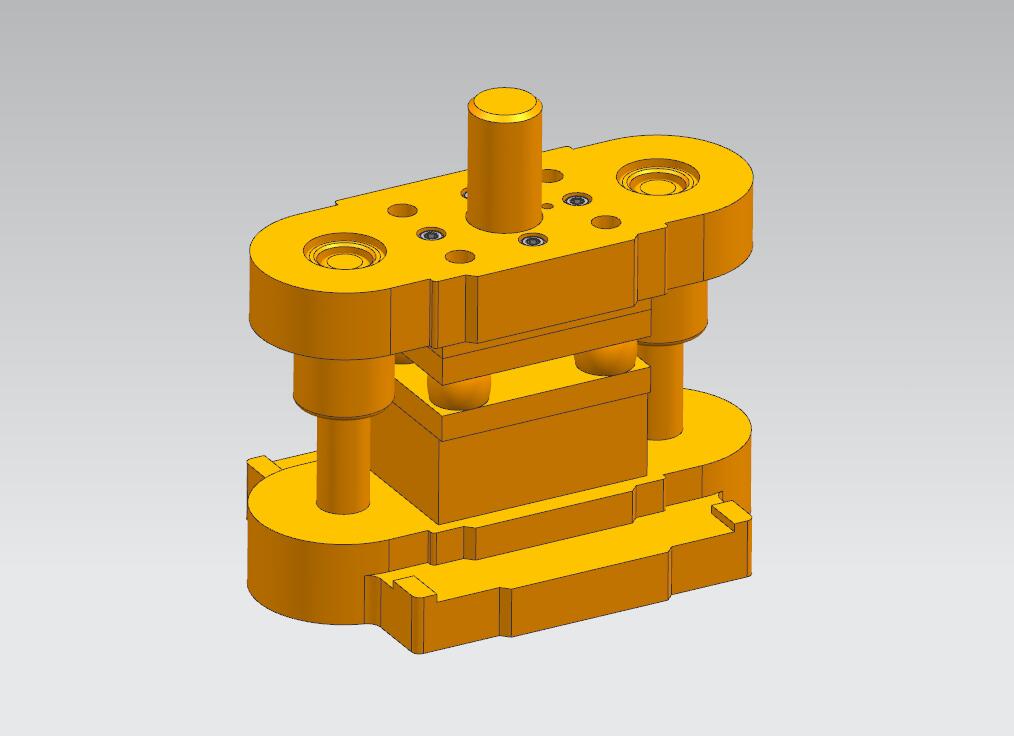

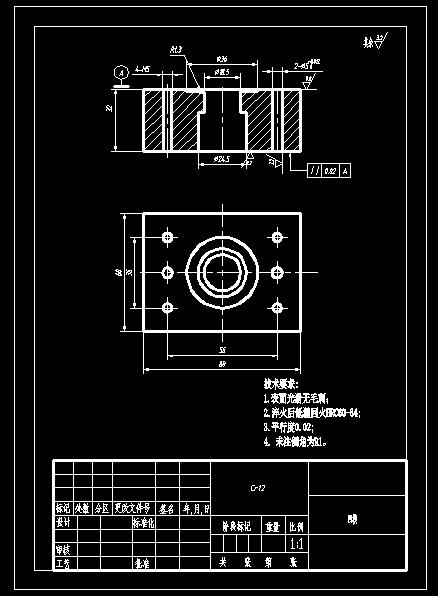

出气阀罩盖反拉深成形模（CAD图+UG三维） 厚度1mm 材料08钢 1、选用滑动导向中间导柱80×63标准模架. 2、送料方式采用前后送料. 3、导套与上模座配合为H7/n6，导柱导套配合H7/h6， 导柱与下模座配合H7/n6
出气阀罩盖反拉深成形模（CAD图+UG三维）
图纸描述
出气阀罩盖反拉深成形模（CAD图+UG三维） 厚度1mm 材料08钢 1、选用滑动导向中间导柱80×63标准模架. 2、送料方式采用前后送料. 3、导套与上模座配合为H7/n6，导柱导套配合H7/h6， 导柱与下模座配合H7/n6
下载需要120金币
立即下载 收藏
图纸信息
作者
琴药
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  ghj131-A.stp | 731.51K |
| 2 |  反拉深成形.dwg | 319.25K |
| 3 |  10_xieliao_LD.prt | 181.00K |
| 4 | 11_tumo.prt | 145.50K |
| 5 | 12_mobin.prt | 171.00K |
| 6 | 16_xiangjiao.prt | 133.00K |
| 7 | 17_tuigan.prt | 131.00K |
| 8 | 19_dingjianqi.prt | 140.00K |
| 9 | 1_X_mozuo.prt | 496.00K |
| 10 | 20_tuogan.prt | 128.50K |
| 11 | 2_daozu.prt | 142.00K |
| 12 | 4_aomo.prt | 221.00K |
| 13 | 5_xieliaoban.prt | 189.50K |
| 14 | 6_gudingban.prt | 209.50K |
| 15 | 7__S_mozuo.prt | 327.50K |
| 16 | 8_daotao.prt | 179.50K |
| 17 | 9_dianban.prt | 145.50K |
| 18 | GB-T119.1-20005x35.prt | 209.00K |
| 19 | GB-T70.1-2000M5x35.prt | 305.50K |
| 20 | ghj131-A-SM.prt | 433.50K |
| 21 | ghj131-A-XM.prt | 173.00K |
| 22 | ghj131-A.prt | 191.50K |
| 23 | gongjian1.prt | 162.00K |
| 24 | _model1.prt | 306.50K |
