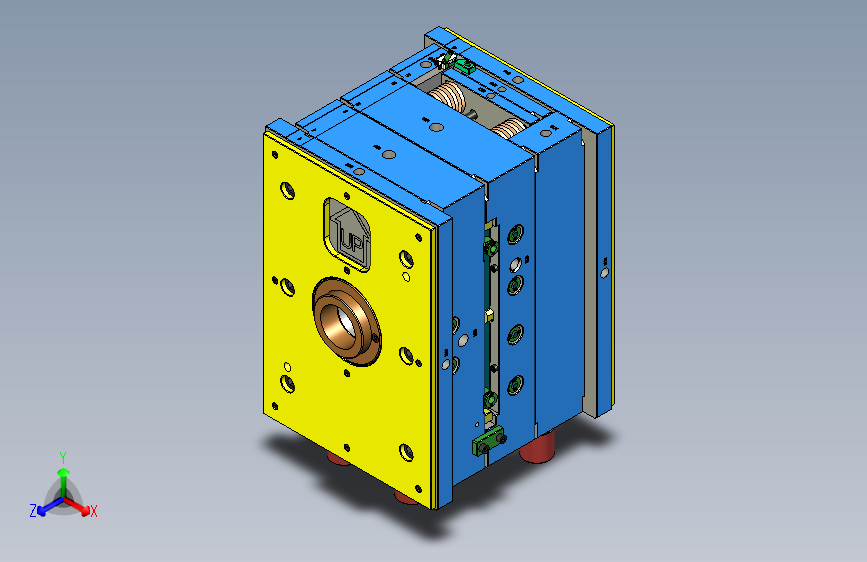

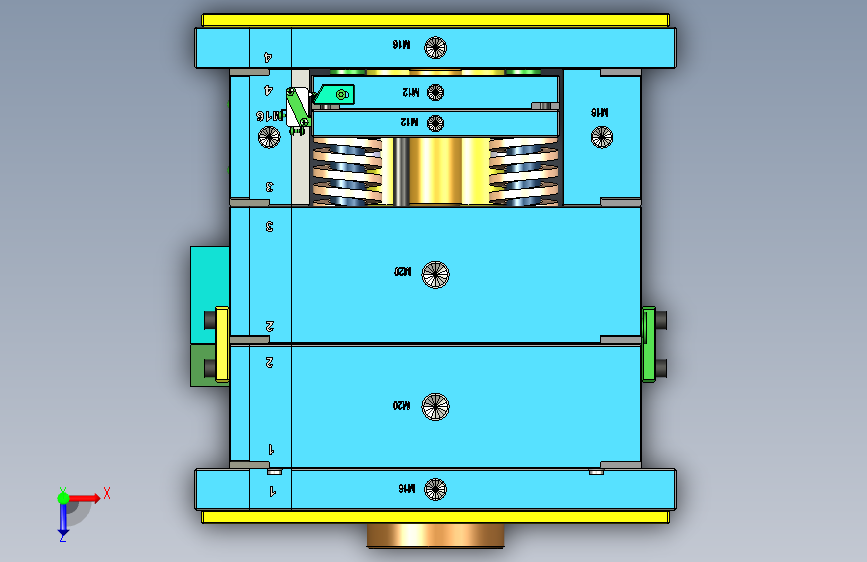

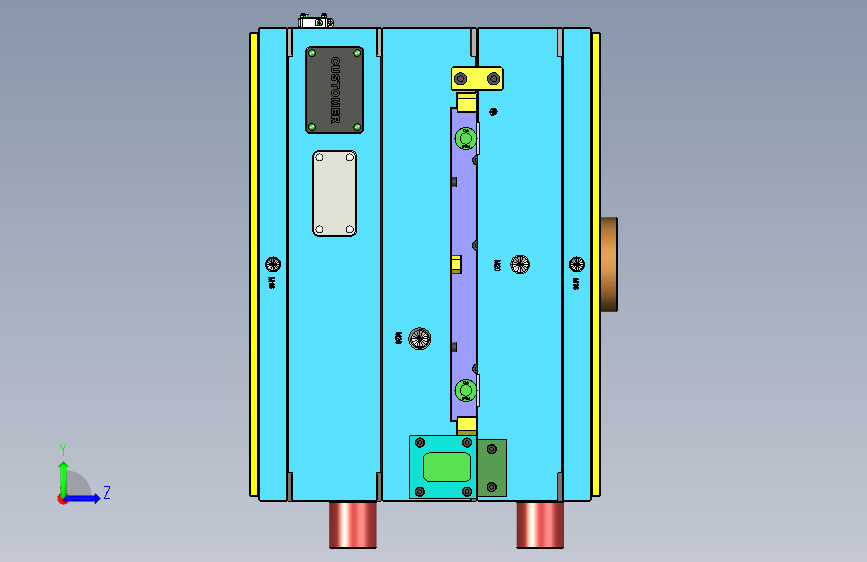

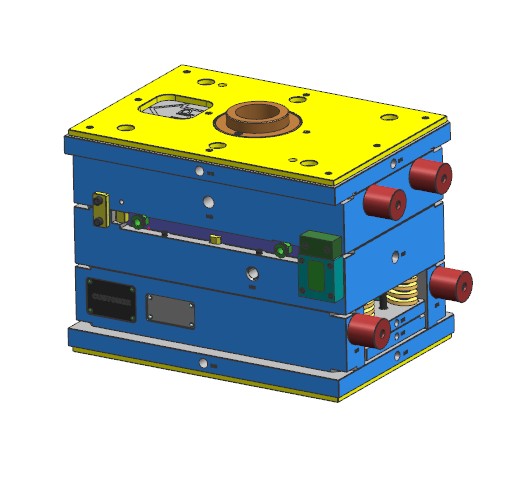

干衣机内部结构件注塑模具
图纸描述

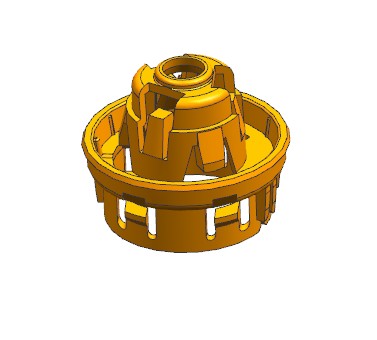

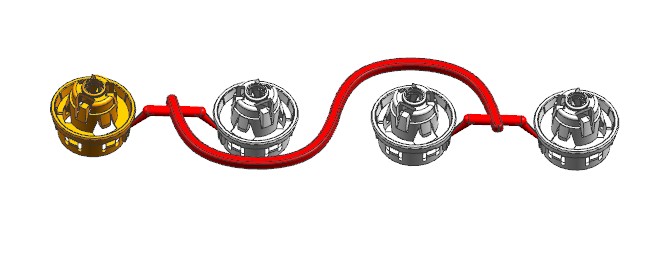

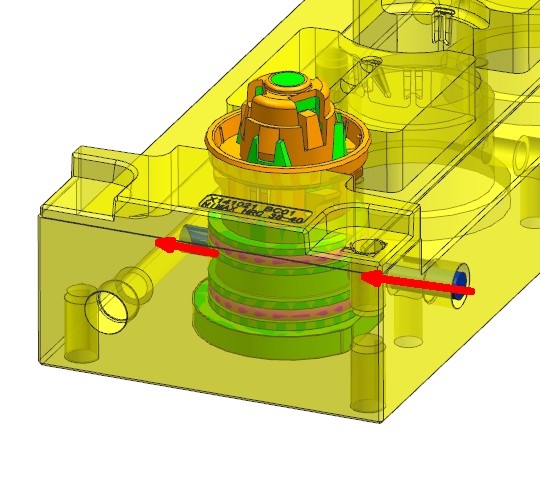

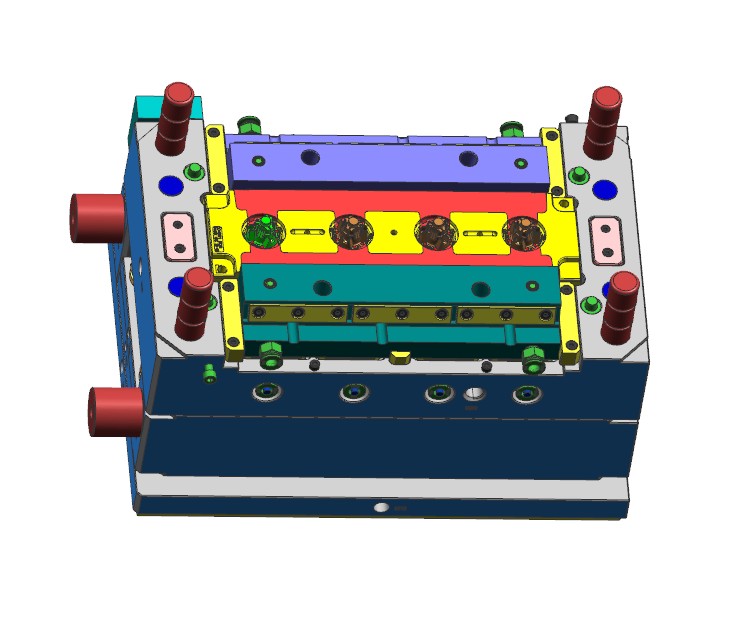

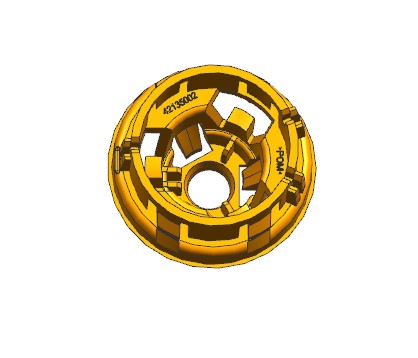

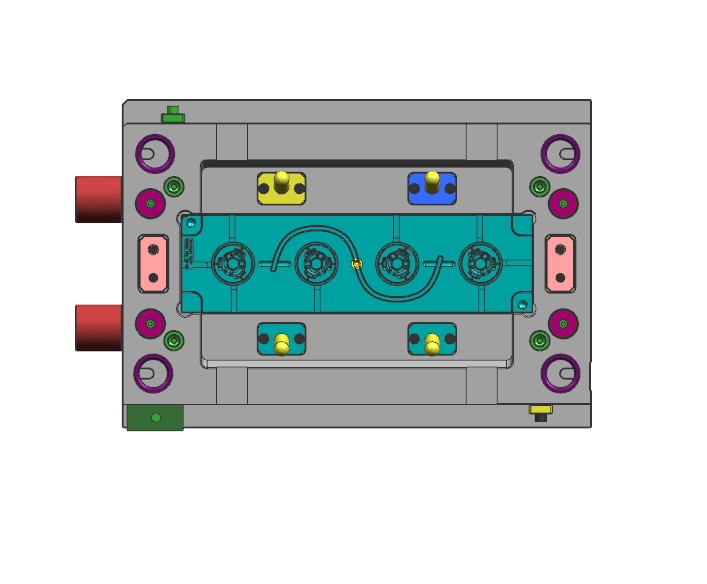

此结构件有四个卡扣朝四个方向，为便于滑块出模，四个卡扣调整为两个方向。圆柱形镶件的冷却，使用直通冷却水，上下使用密封圈密封的结构。模具布局1出4，潜伏浇口进胶，滑块机构脱倒扣。
下载需要40金币
立即下载 收藏
图纸信息
作者
WX_202933
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  X141021-ASM.stp | 39.27M |
