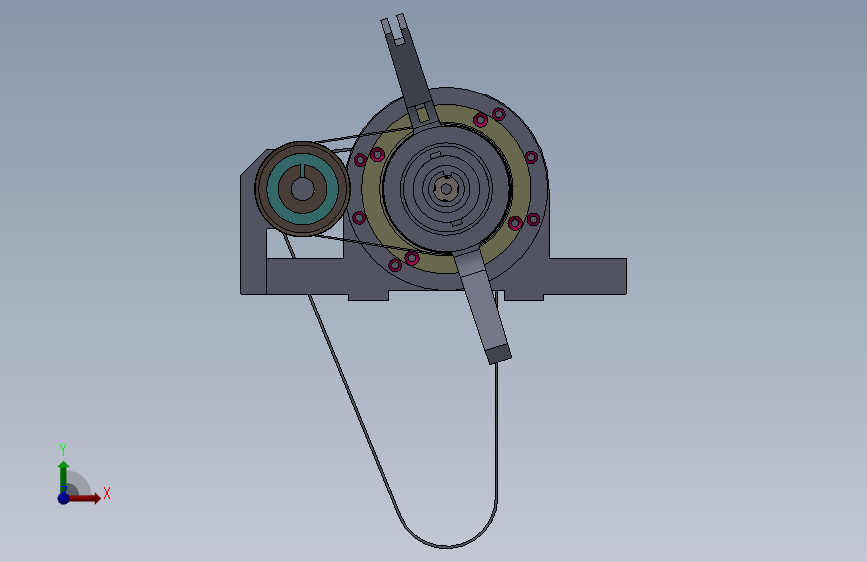

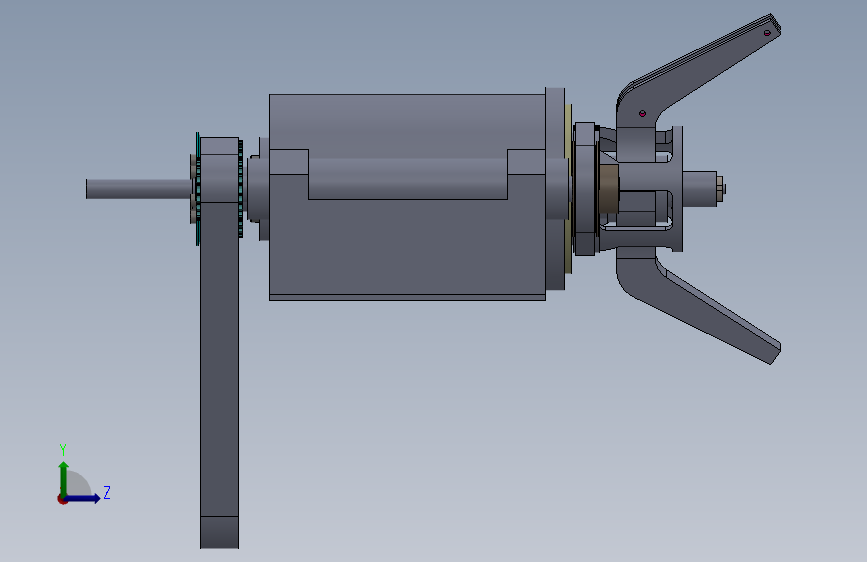

这套图纸是飞叉式自动绕线机的飞叉轴装配图。采用Solidworks2020设计，含特征和草图。 此套主轴系采用双同步带结构，含中心推杆。可架在导轨上作轴向移动。具有刚性大，运行稳定等优点。欢迎下载 。

飞叉式自动绕线机主轴系
首页>图纸库>零部件模型>机床附件2022-10-27报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！0
0
219

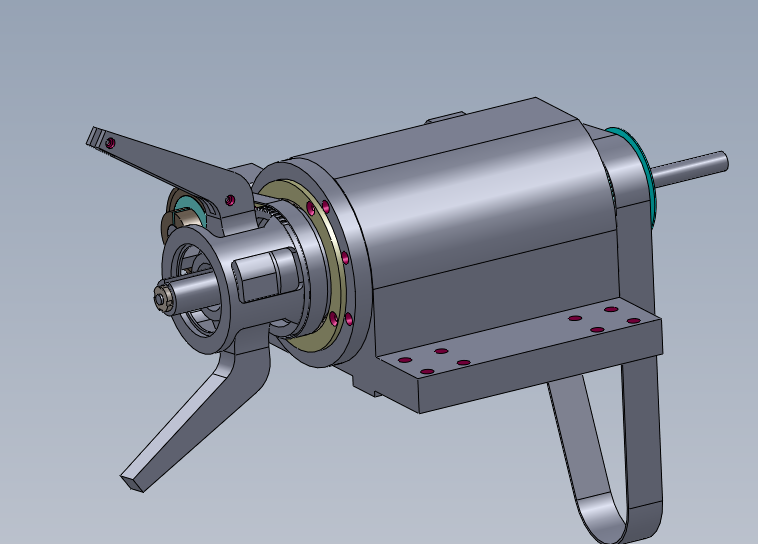

图纸预览图

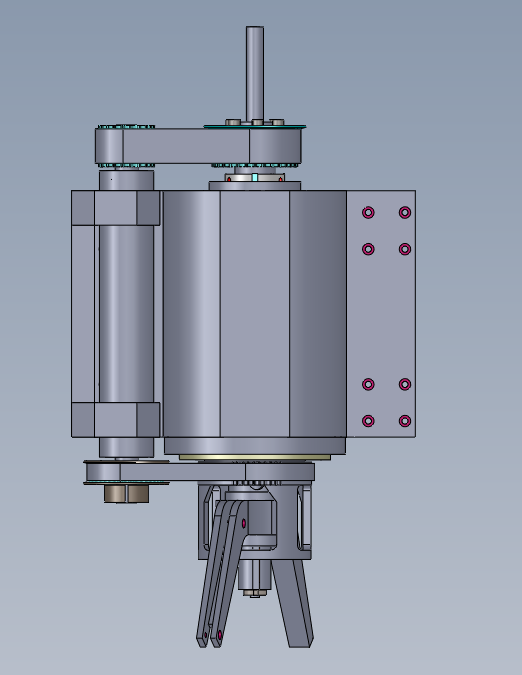

图纸预览图

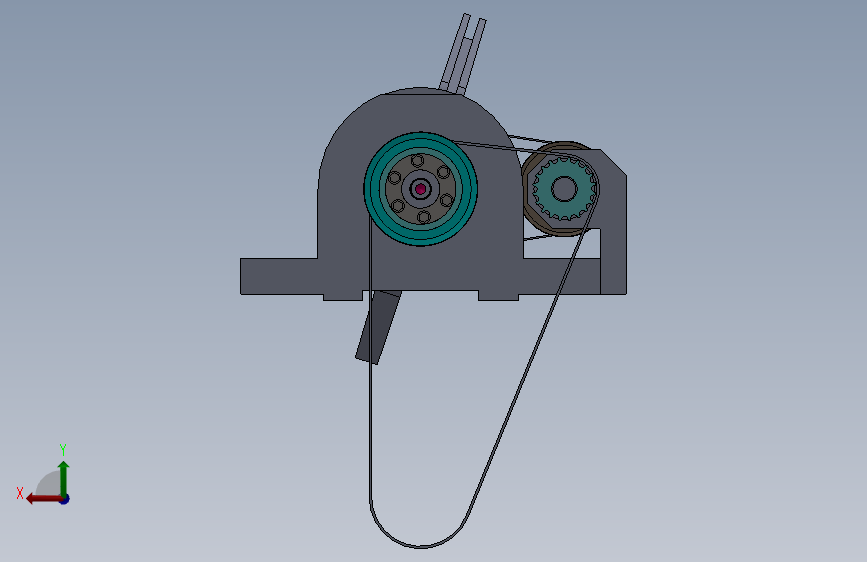

图纸预览图
图纸预览图

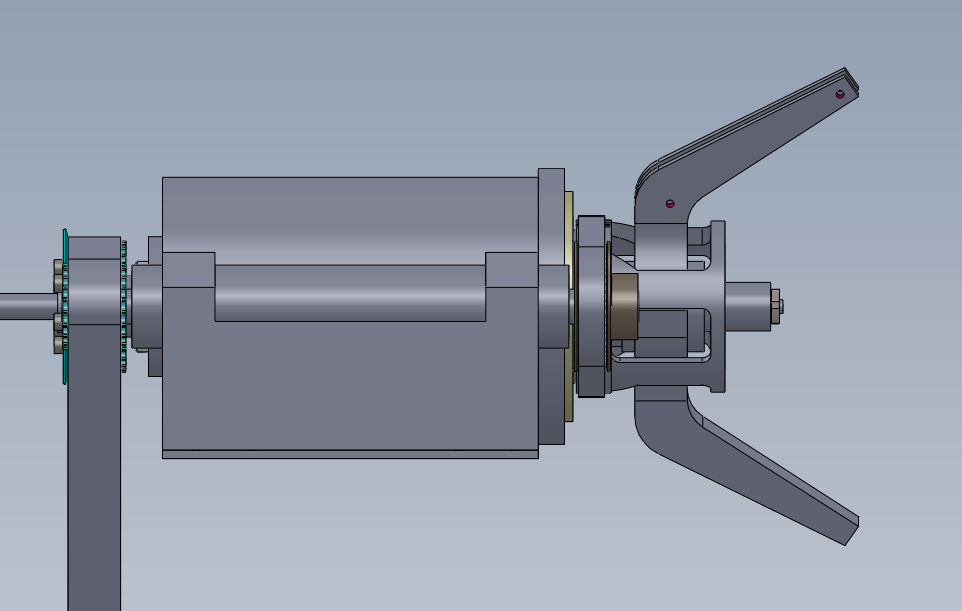

图纸预览图

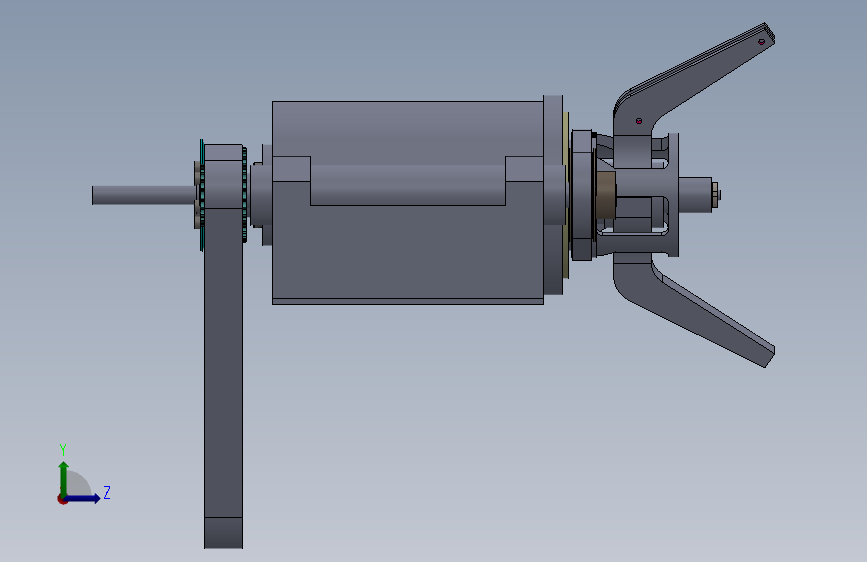

图纸预览图

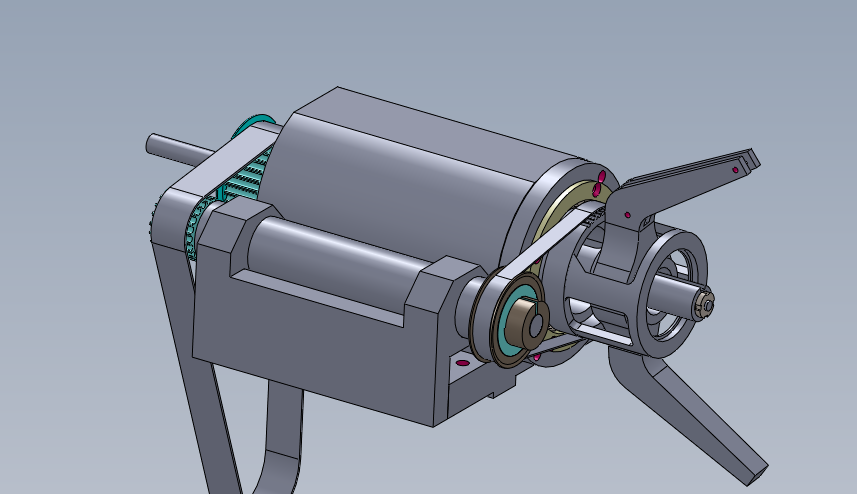

图纸预览图
图纸预览图
图纸预览图
图纸预览图
图纸描述
这套图纸是飞叉式自动绕线机的飞叉轴装配图。采用Solidworks2020设计，含特征和草图。 此套主轴系采用双同步带结构，含中心推杆。可架在导轨上作轴向移动。具有刚性大，运行稳定等优点。欢迎下载 。
下载需要100金币
立即下载 收藏
图纸信息
图纸ID ：547637
文件大小：9.98M
所需金币：100
图纸参数：可编辑，包含特征参数
图纸分类：零部件模型
图纸格式：sldasm,sldprt
软件版本：SOLIDWORKS 2020
作者
亢友
已分享: 份作品
作者头像
关注
文件列表
#文件名称大小
1软件图标4 .飞叉轴大部件-230829.SLDASM2.23M
2软件图标3 5M圆弧齿前带轮.SLDPRT743.92K
3软件图标3 DIN1804-M8x1-N.SLDPRT231.29K
4软件图标3 E-B7008-DB_角接触轴承.SLDPRT297.10K
5软件图标3 R型径向锁紧螺母-230829.SLDPRT260.51K
6软件图标3 Z21型涨紧套-230829.SLDPRT147.99K
7软件图标3 主轴.SLDPRT120.53K
8软件图标3 主轴系-01-230829.SLDPRT94.36K
9软件图标3 主轴系-02.SLDPRT88.78K
10软件图标4 主轴系-230829.SLDASM796.07K
11软件图标3 主轴系-8M圆弧齿带轮.SLDPRT463.74K
12软件图标3 前带轮.SLDPRT229.72K
13软件图标4 前带轮组.SLDASM343.16K
14软件图标3 前带轮组支撑套.SLDPRT111.52K
15软件图标3 同步带490-5M-15.SLDPRT63.07K
16软件图标3 同步连接轴-01.SLDPRT88.19K
17软件图标3 同步连接轴-02.SLDPRT69.48K
18软件图标3 同步连接轴-03.SLDPRT66.41K
19软件图标4 同步连接轴.SLDASM600.60K
20软件图标3 同步连接轴8M圆弧齿带轮.SLDPRT291.16K
21软件图标3 基座-230829.SLDPRT167.83K
22软件图标3 模具舌头轴-1.SLDPRT71.60K
23软件图标3 模具舌头轴-2.SLDPRT91.07K
24软件图标3 模具舌头轴-3.SLDPRT61.81K
25软件图标4 模具舌头轴.SLDASM316.80K
26软件图标3 深沟球轴承6007-2Z.SLDPRT549.86K
27软件图标3 深沟球轴承619-8-2Z.SLDPRT427.89K
28软件图标3 深沟球轴承61904-2Z.SLDPRT518.02K
29软件图标3 深沟球轴承61916-2Z.SLDPRT466.00K
30软件图标3 类螺母d80.SLDPRT73.23K
31软件图标3 轴承盖-d110.SLDPRT90.07K
32软件图标3 飞叉.SLDPRT159.63K
33软件图标3 驱动同步带8M-30.SLDPRT65.08K
