密封垫冲孔落料复合模（CAD图+UG三维） 厚度1mm 材料08F 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的 垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm； 3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；
密封垫冲孔落料复合模（CAD图+UG三维）
图纸描述

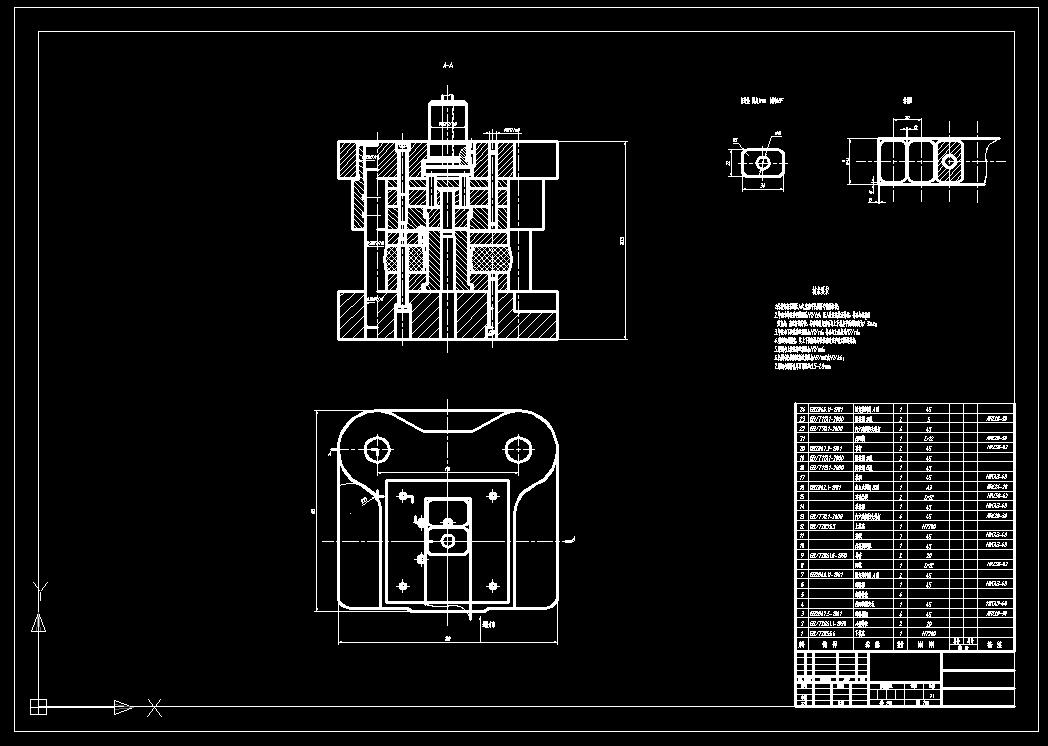

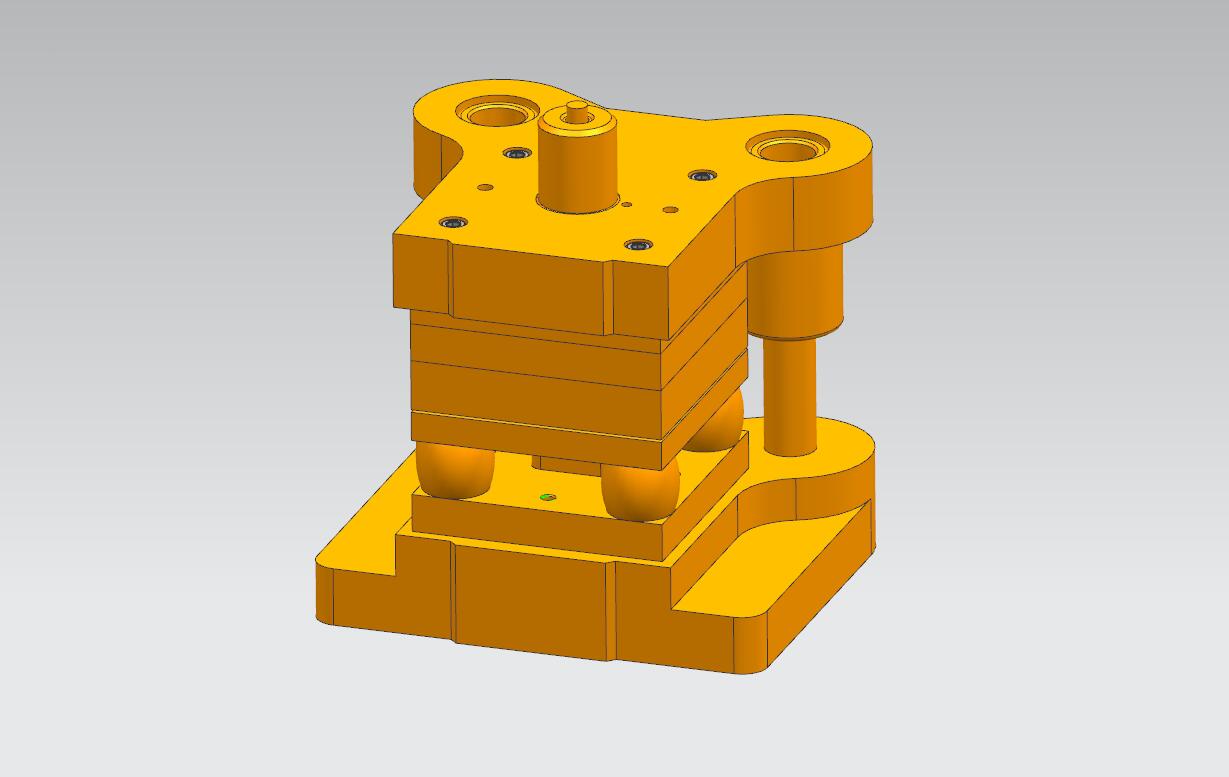

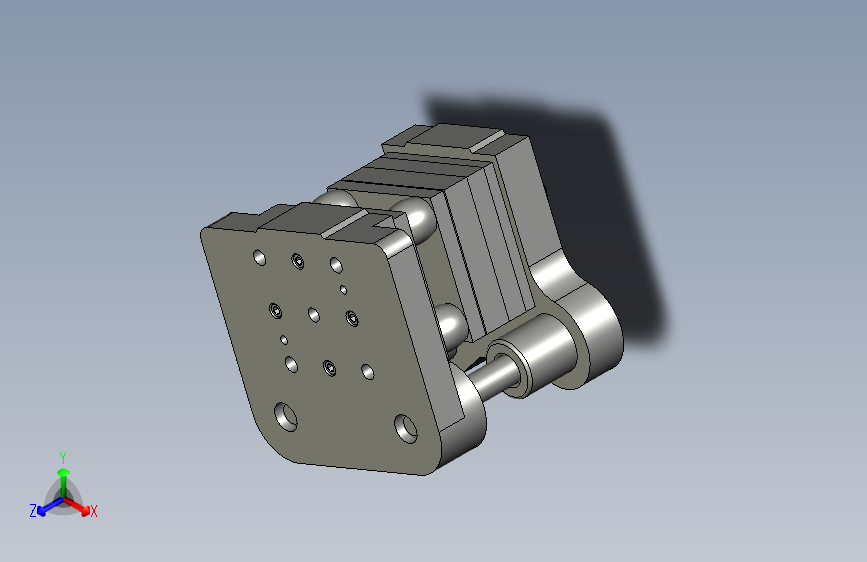

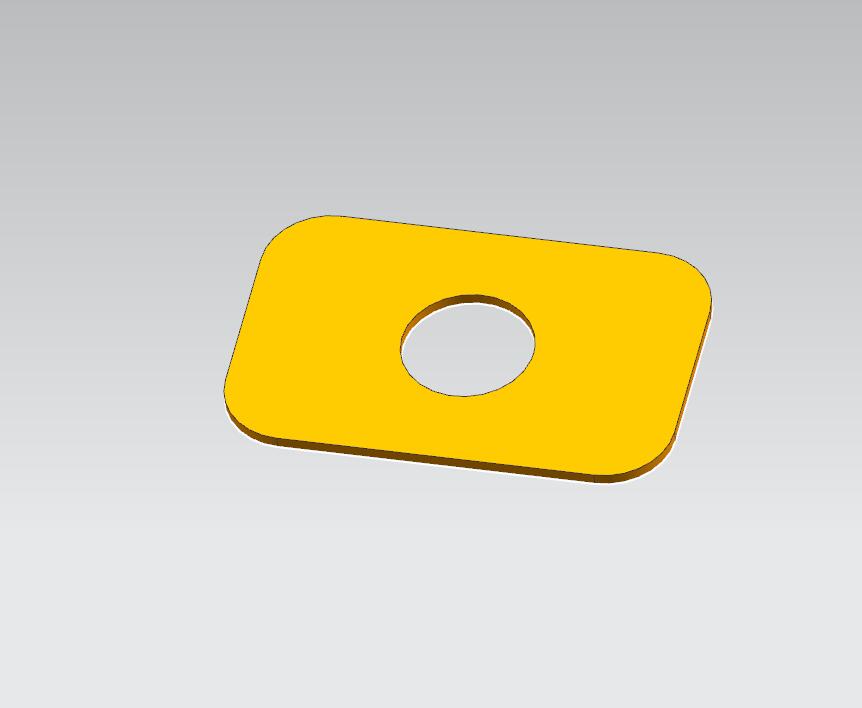

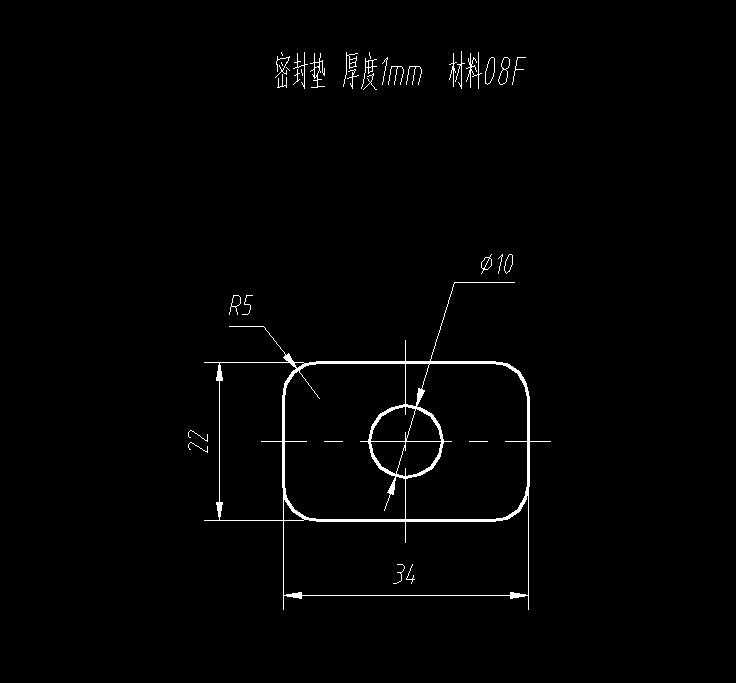

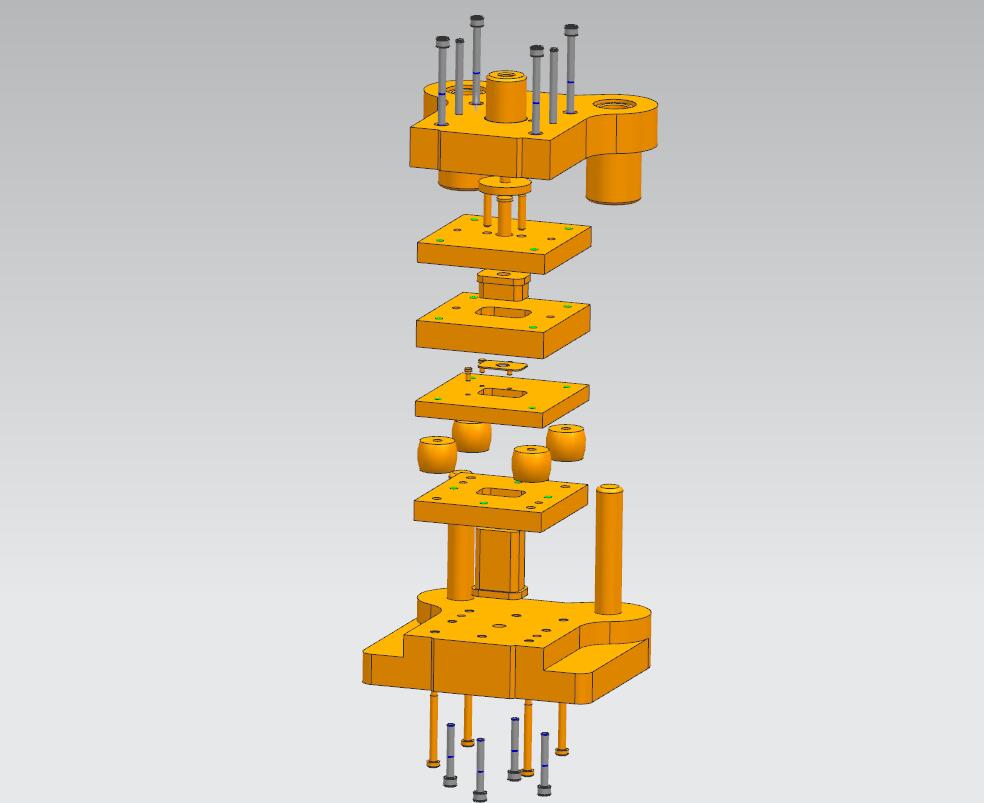

密封垫冲孔落料复合模（CAD图+UG三维） 厚度1mm 材料08F 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的 垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm； 3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；
下载需要120金币
立即下载 收藏
图纸信息
作者
漆雕翠容
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  ASM.stp | 656.08K |
| 2 |  图纸.dwg | 220.44K |
| 3 |  10_tumo_GDB.prt | 212.50K |
| 4 | 11_dianban.prt | 151.00K |
| 5 | 12_S_mozuo.prt | 261.50K |
| 6 | 14_tuijianqi.prt | 184.00K |
| 7 | 15_CK_tumo.prt | 132.00K |
| 8 | 16_mobin.prt | 186.00K |
| 9 | 1_X_mozuo.prt | 600.00K |
| 10 | 20_dinggan.prt | 141.00K |
| 11 | 21_tuaomo.prt | 216.00K |
| 12 | 2_daozu.prt | 143.00K |
| 13 | 3_xieliao_LD.prt | 185.00K |
| 14 | 4_tuaomo_GDB.prt | 273.00K |
| 15 | 5_xiangjiao.prt | 135.50K |
| 16 | 6_xieliaoban.prt | 217.00K |
| 17 | 7_daoliaoxiao.prt | 146.00K |
| 18 | 8_aomo.prt | 276.00K |
| 19 | 9_daotao.prt | 170.50K |
| 20 | ASM.prt | 205.50K |
| 21 | dagan.prt | 130.50K |
| 22 | GB-T119.1-20006x40.prt | 209.50K |
| 23 | GB-T119.1-20006x60.prt | 209.50K |
| 24 | GB-T70.1-2000M6x40.prt | 303.50K |
| 25 | GB-T70.1-2000M6x60.prt | 296.00K |
| 26 | gongjian.prt | 140.00K |
| 27 | SM.prt | 214.00K |
| 28 | XM.prt | 206.00K |
