垫片冲孔落料复合模（CAD图+SW三维+工件动画）

首页 >图纸库>模具图纸>其他模具2022-10-26报告错误错误问题可与客服联系，感谢您的支持！[获取免费下载]分享好友可以免费下载哦！1

219

图纸描述

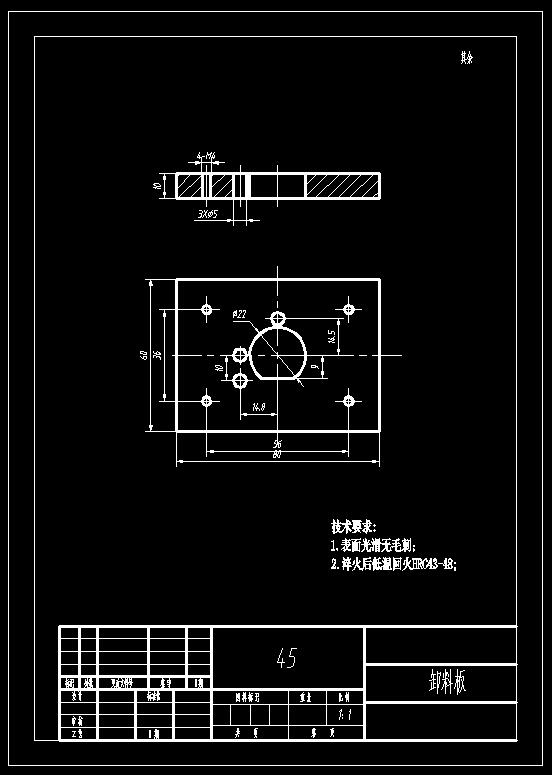

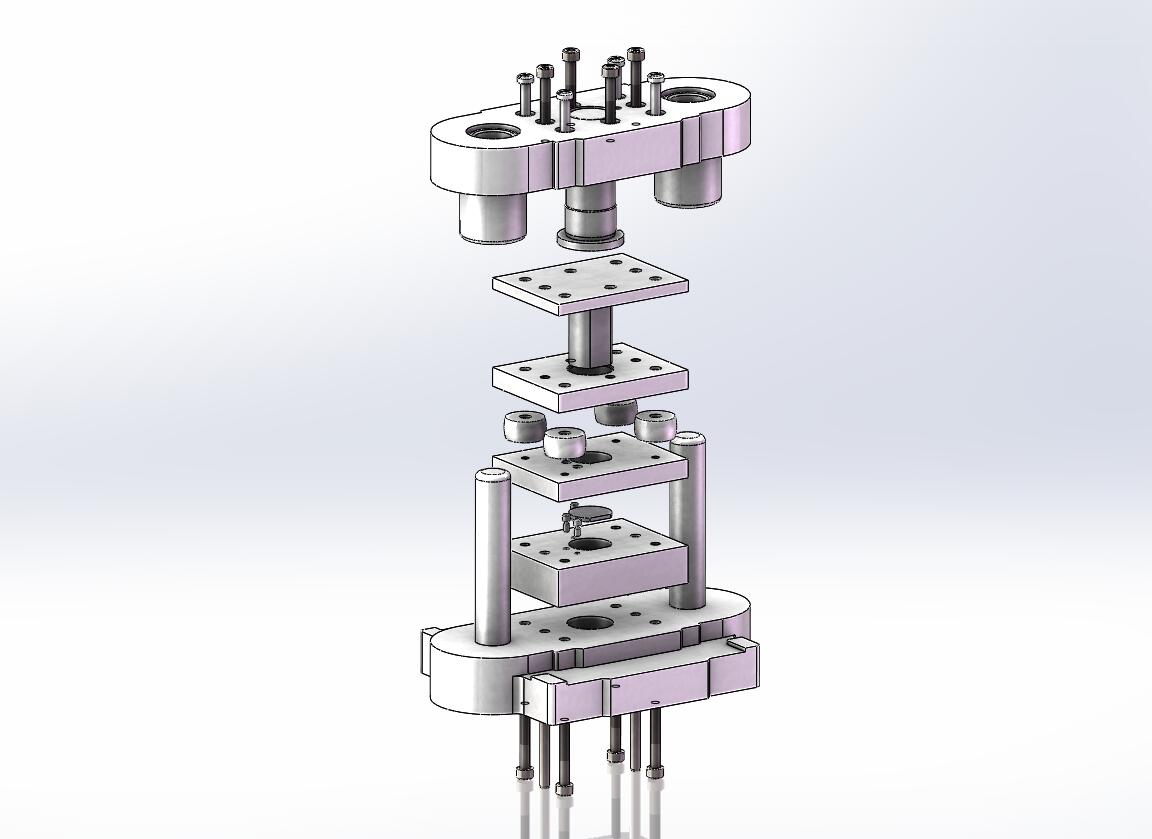

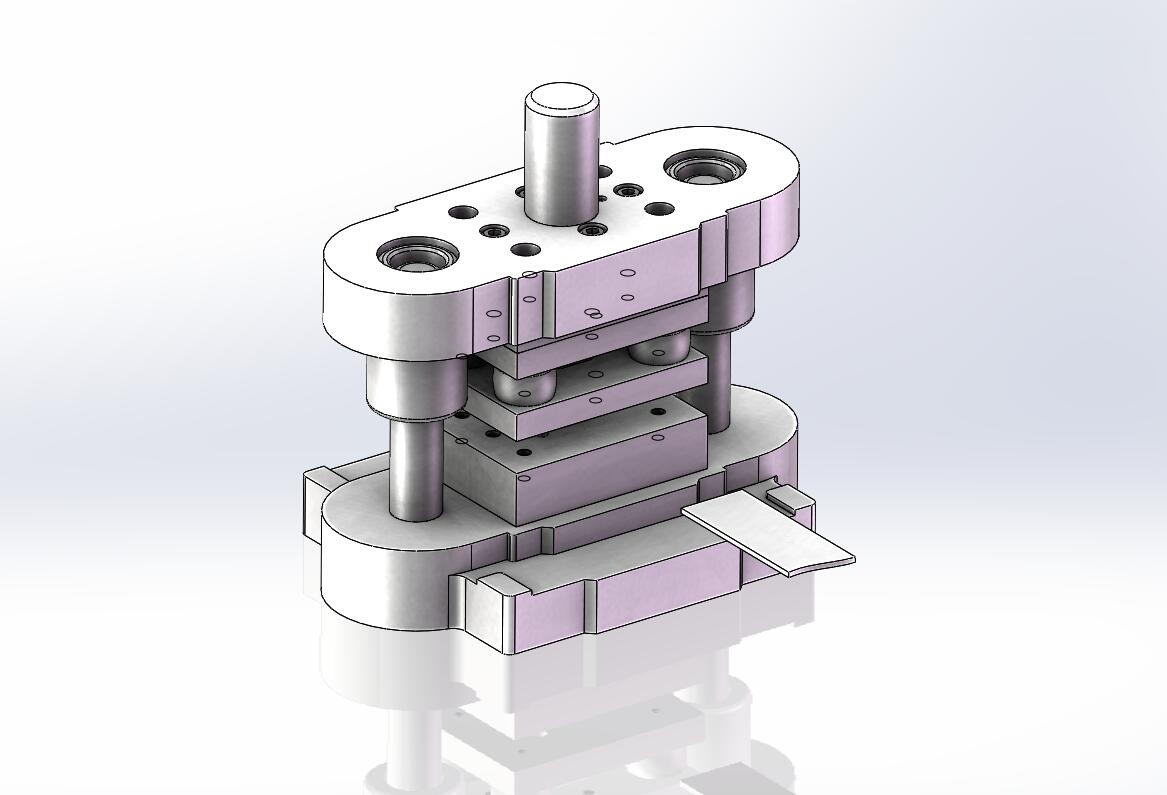

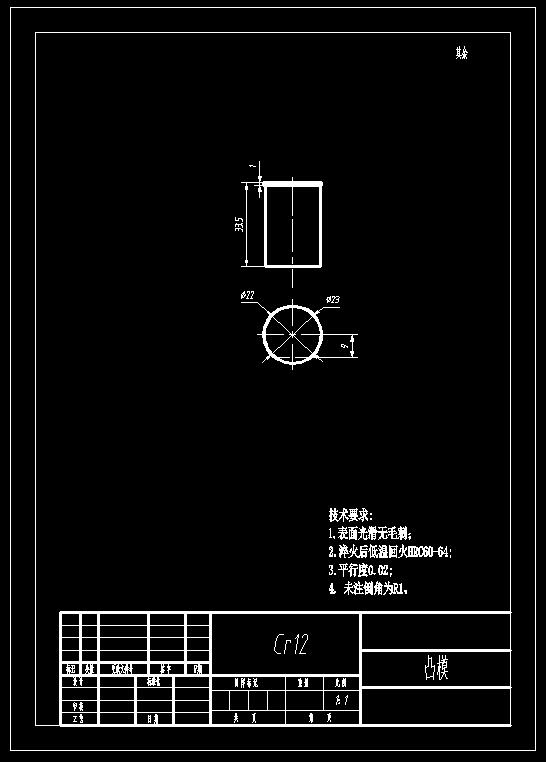

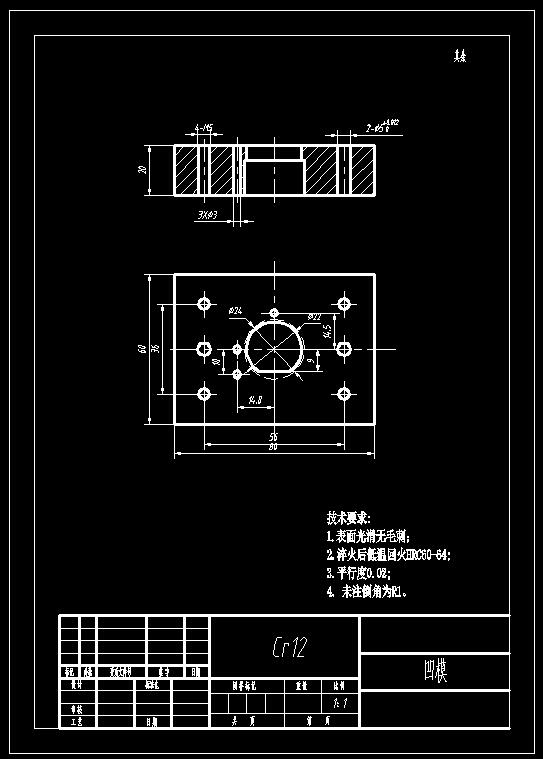

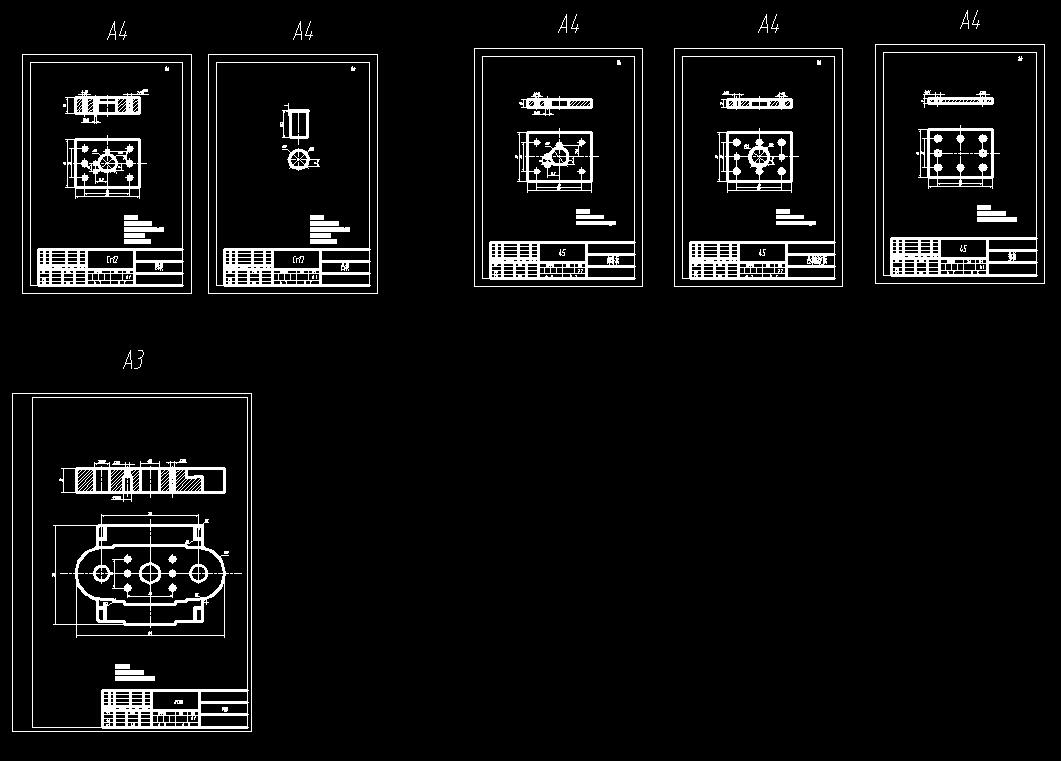

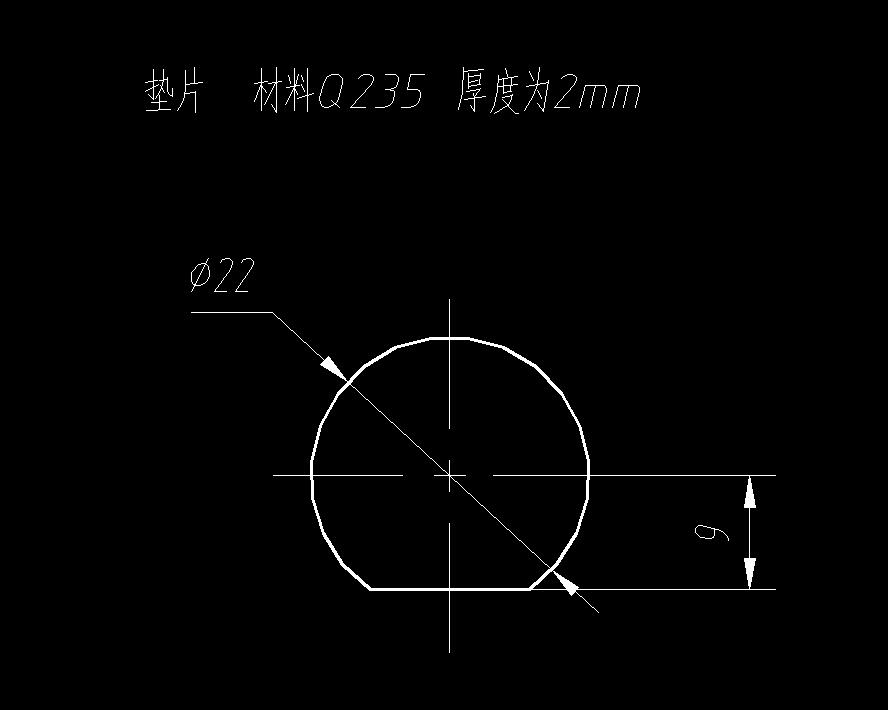

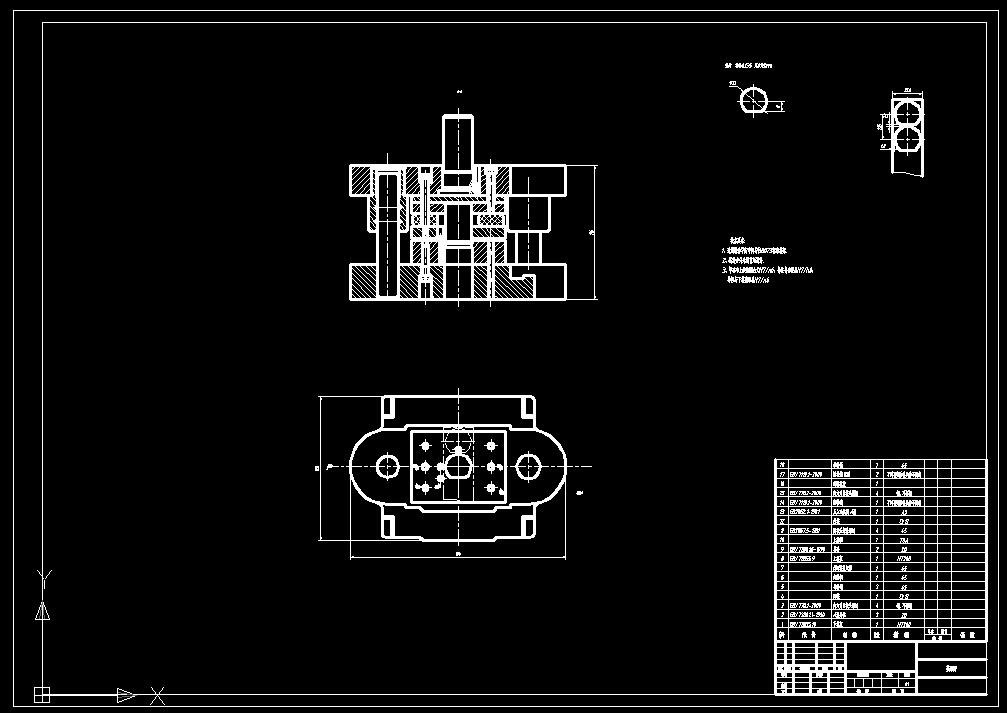

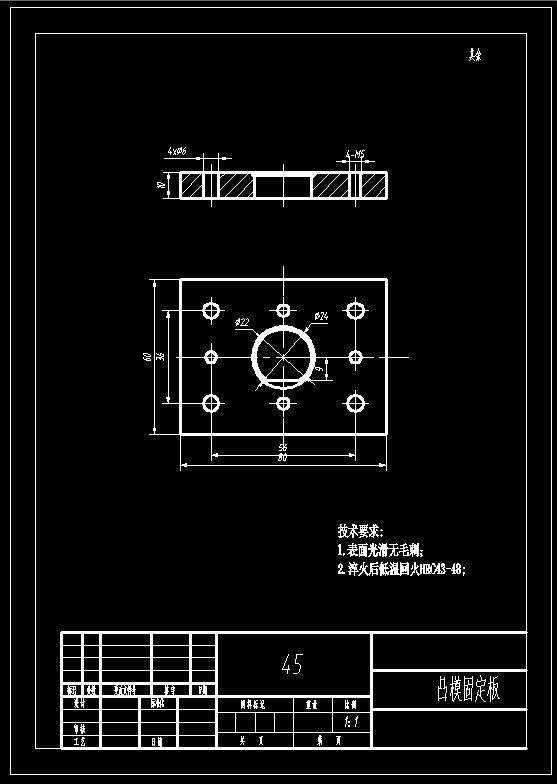

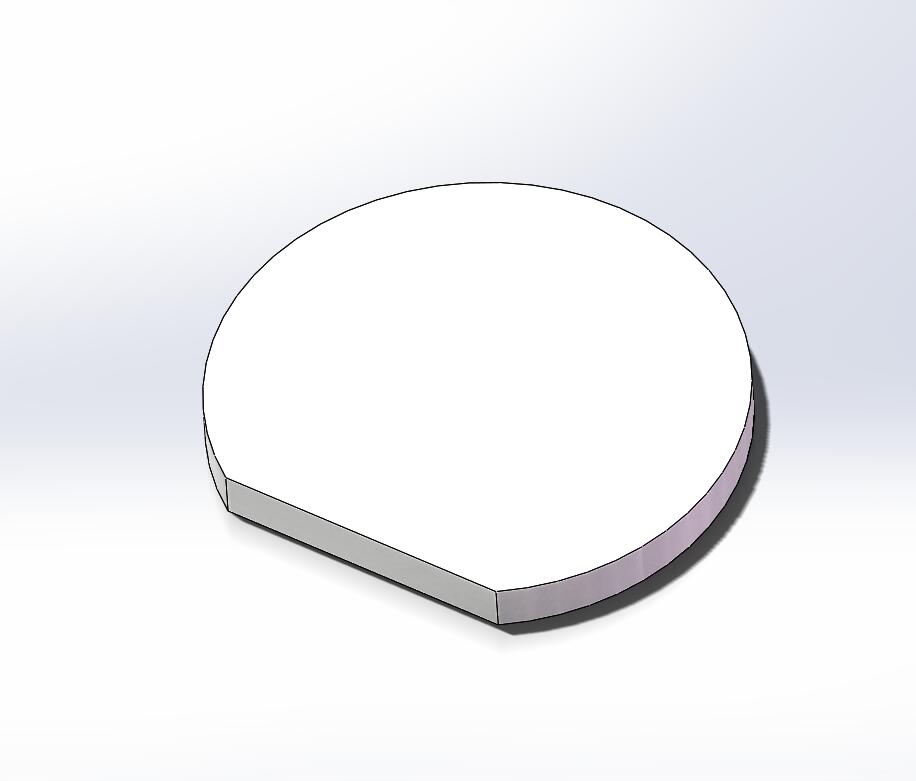

垫片冲孔落料复合模（CAD图+SW三维+工件动画） 1、选用滑动导向中间导柱80×63标准模架. 2、送料方式采用前后送料. 3、导套与上模座配合为H7/n6，导柱导套配合H7/h6，导柱与下模座配合H7/n6

下载需要80金币推广可免费下载

立即下载收藏

图纸信息

图纸ID ：547358

文件大小：5.7M

所需金币：80

图纸参数：可编辑，包含特征参数

图纸分类：模具图纸

图纸格式：step,dwg,sldprt,sldasm

软件版本：SOLIDWORKS 2015

作者

丁础瓷

已分享: 份作品

关注

咨询

文件列表

#	文件名称	大小
1	ASM.STEP	1.11M
2	动画.avi	8.32M
3	图纸.dwg	220.56K
4	10_垫板.SLDPRT	67.79K
5	11_圆柱头卸料螺钉.SLDPRT	67.59K
6	12_凸模.SLDPRT	61.00K
7	13_压入式模柄A型.SLDPRT	74.96K
8	16_橡胶.SLDPRT	103.70K
9	18_挡料销.SLDPRT	64.44K
10	1_下模座.SLDPRT	180.93K
11	2_导柱.SLDPRT	58.66K
12	4_凹模.SLDPRT	99.50K
13	6_卸料板.SLDPRT	85.36K
14	7_凸模固定板.SLDPRT	102.76K
15	8_上模座.SLDPRT	136.41K
16	9_导套.SLDPRT	163.38K
17	B18.3.1M-5x0.8x35HexSHCS--22CHX.sldprt	205.53K
18	GB_CONNECTING_PIECE_PIN_DP5X40.sldprt	110.01K
19	上模.SLDASM	232.52K
20	下模.SLDASM	154.83K
21	卸料.SLDASM	133.47K
22	工件.SLDPRT	52.62K
23	料带.SLDPRT	52.93K
24	装配体.SLDASM	350.68K
