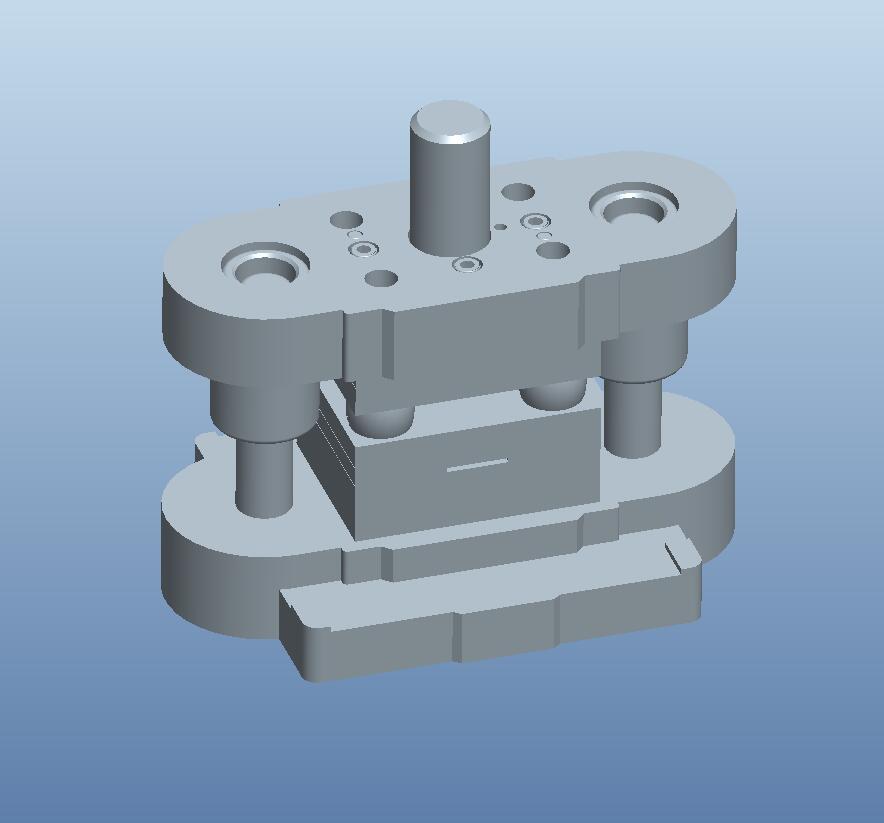

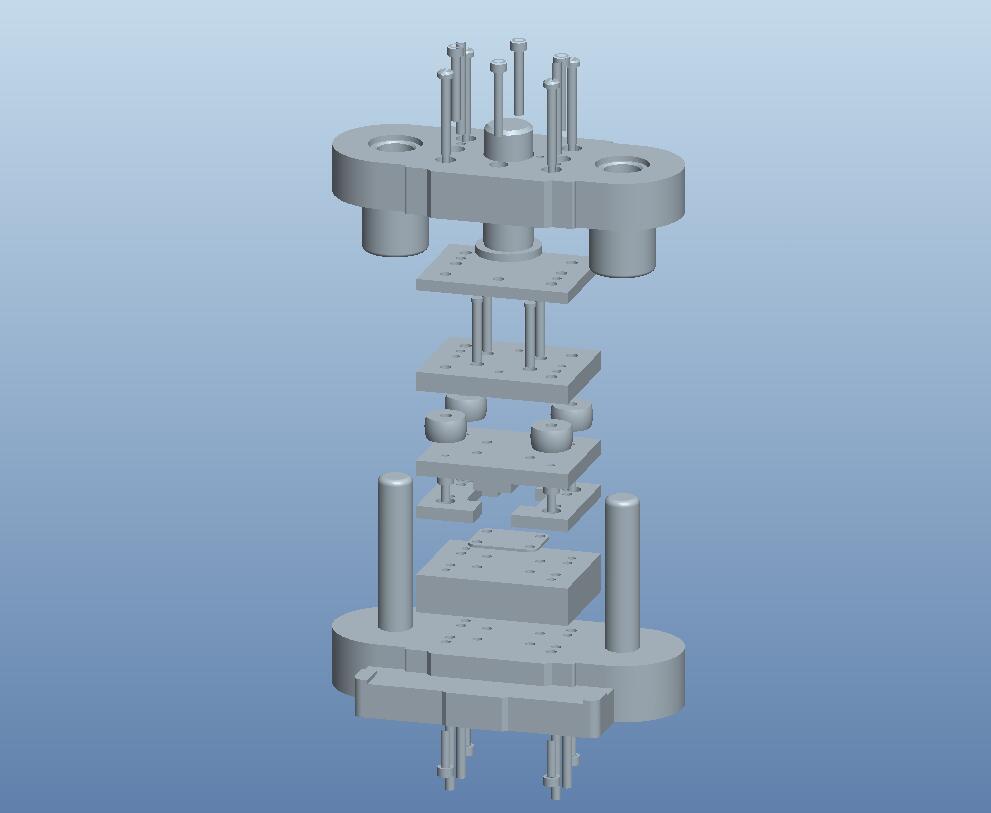

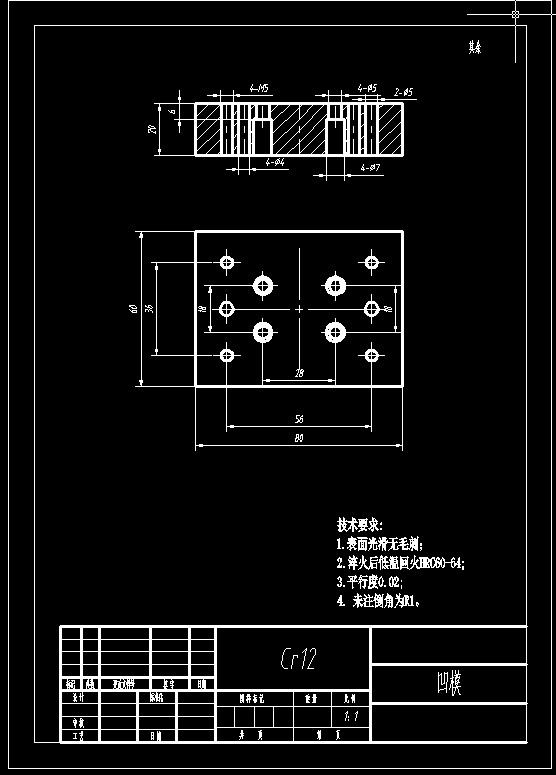

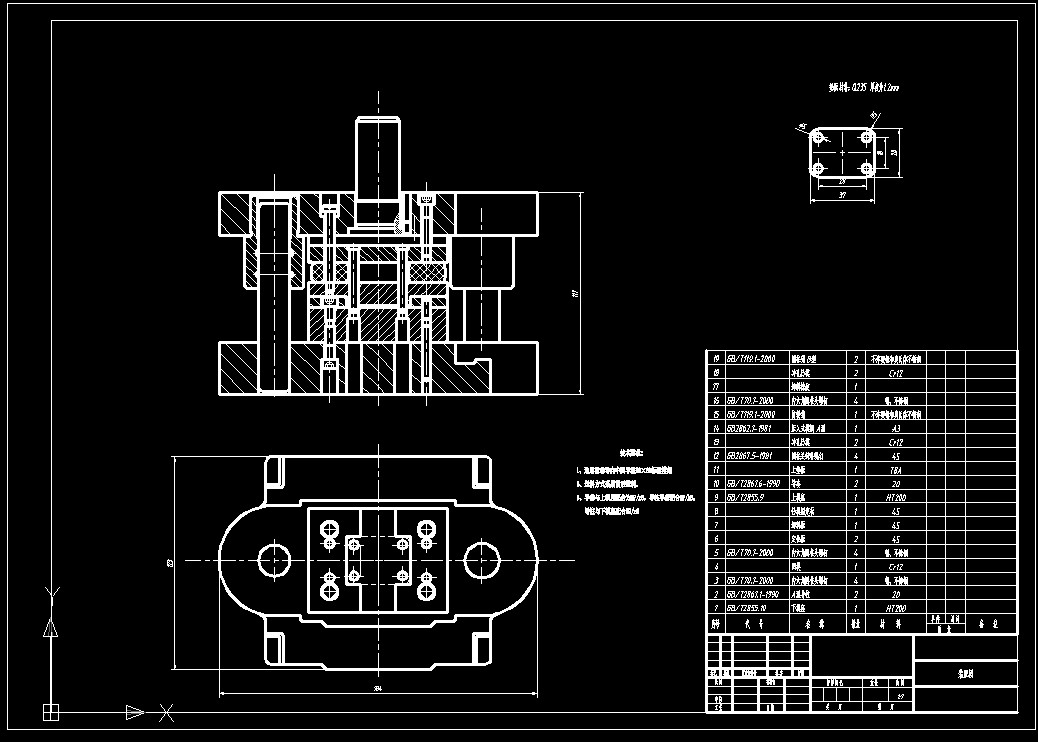

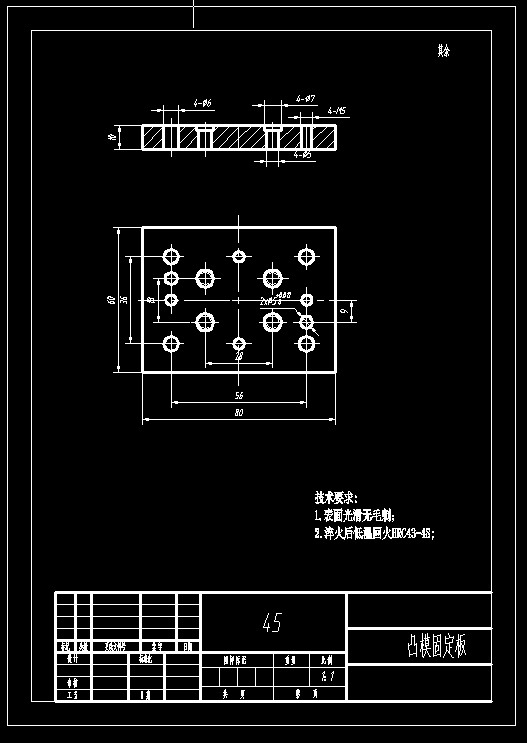

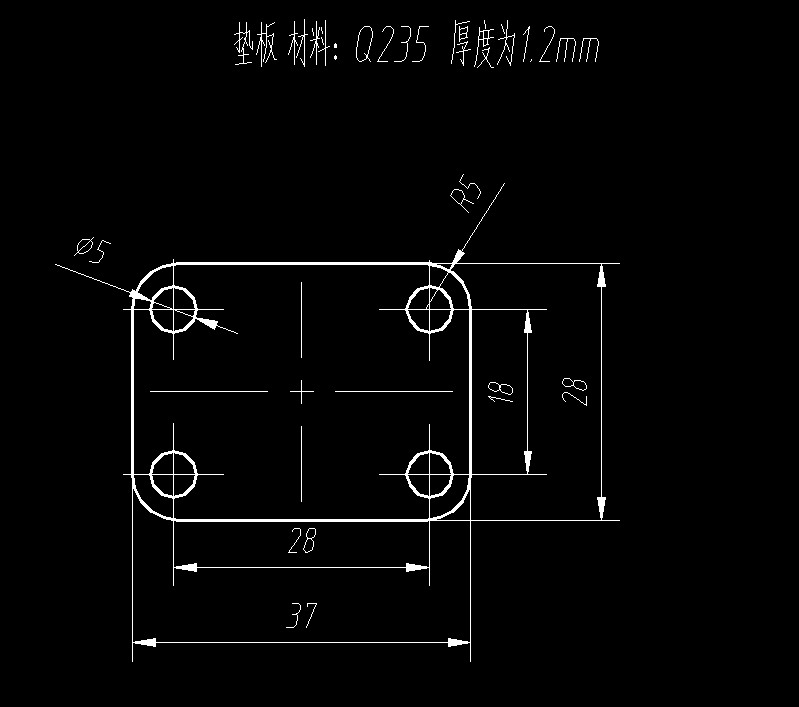

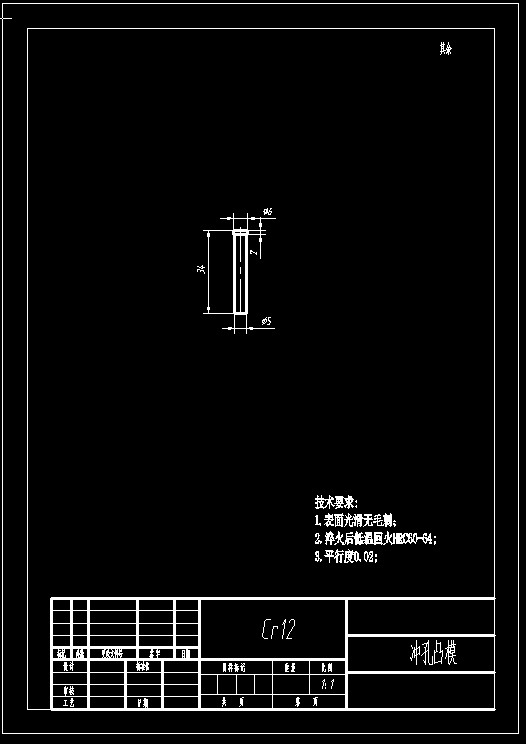

垫板冲孔落料复合模（CAD图+Proe三维） 材料：Q235 厚度为1.2mm 1、选用滑动导向中间导柱80×63标准模架. 2、送料方式采用前后送料. 3、导套与上模座配合为H7/r6，导柱导套配合H7/h6， 导柱与下模座配合H7/r6
垫板冲孔落料复合模（CAD图+Proe三维）
图纸描述
垫板冲孔落料复合模（CAD图+Proe三维） 材料：Q235 厚度为1.2mm 1、选用滑动导向中间导柱80×63标准模架. 2、送料方式采用前后送料. 3、导套与上模座配合为H7/r6，导柱导套配合H7/h6， 导柱与下模座配合H7/r6
下载需要120金币
立即下载 收藏
图纸信息
作者
常疟
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  asm_asm.stp | 848.68K |
| 2 |  图纸.dwg | 242.44K |
| 3 |  10_daotao.prt.2 | 241.57K |
| 4 | 11_s_dianban.prt.1 | 109.74K |
| 5 | 12_xieliao_ld.prt.1 | 115.78K |
| 6 | 13_ck_tumo.prt.1 | 74.80K |
| 7 | 14_mobin.prt.1 | 130.66K |
| 8 | 17_xiangjiao.prt.1 | 88.17K |
| 9 | 1_x_mozuo.prt.3 | 317.83K |
| 10 | 2_daozu.prt.1 | 88.50K |
| 11 | 4_aomo.prt.2 | 162.35K |
| 12 | 5x50.prt.1 | 87.39K |
| 13 | 6_dingweiban.prt.2 | 191.86K |
| 14 | 7_xieliaoban.prt.1 | 173.34K |
| 15 | 8_tumo_gdb.prt.1 | 166.27K |
| 16 | 9_s_mozuo.prt.1 | 315.56K |
| 17 |  asm.asm.5 | 73.38K |
| 18 | gb-t70_1-2000_m5x10.prt.1 | 140.69K |
| 19 | gb-t70_1-2000_m5x20.prt.1 | 133.03K |
| 20 | gb-t70_1-2000_m5x35.prt.1 | 121.42K |
| 21 | gongjian.prt.1 | 93.35K |
| 22 | sm.asm.3 | 123.60K |
| 23 | xm.asm.1 | 107.74K |
