垫片连续模（CAD图+Proe三维）
图纸描述

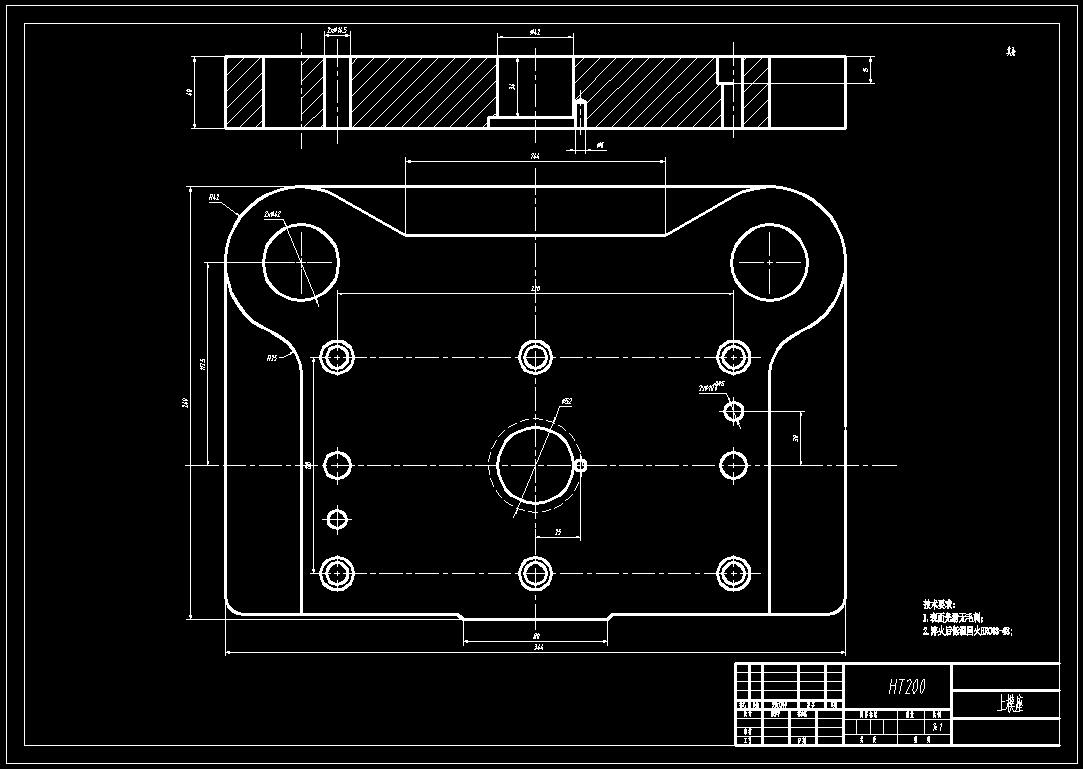

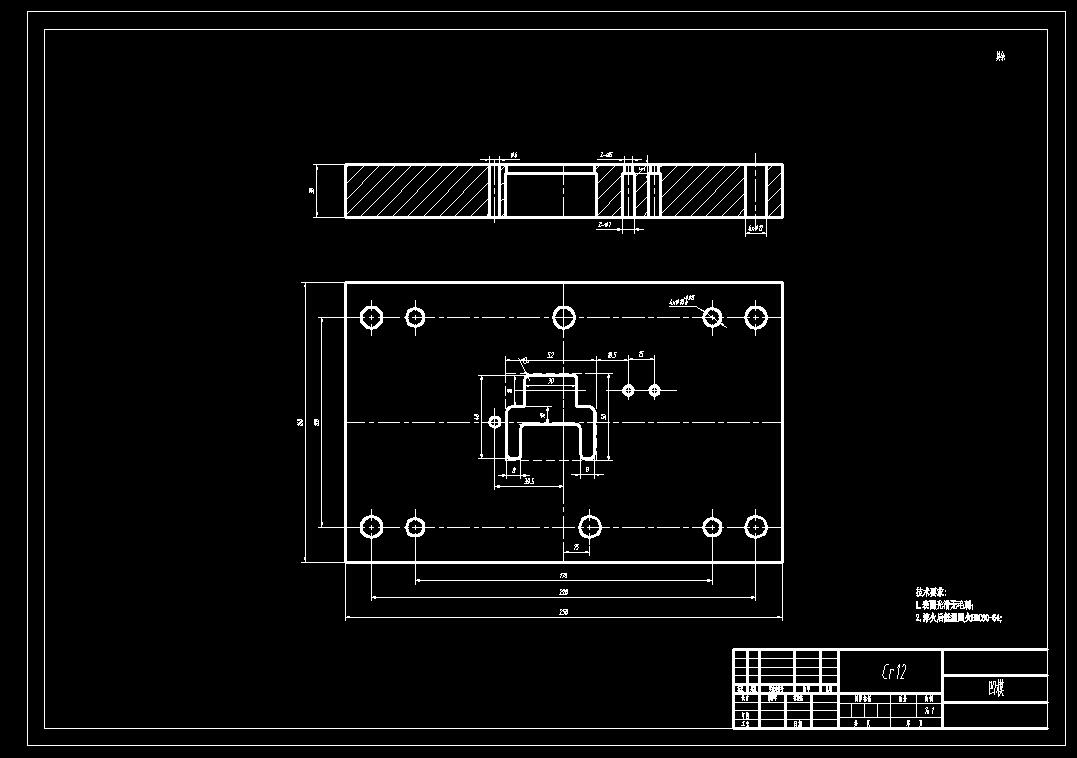

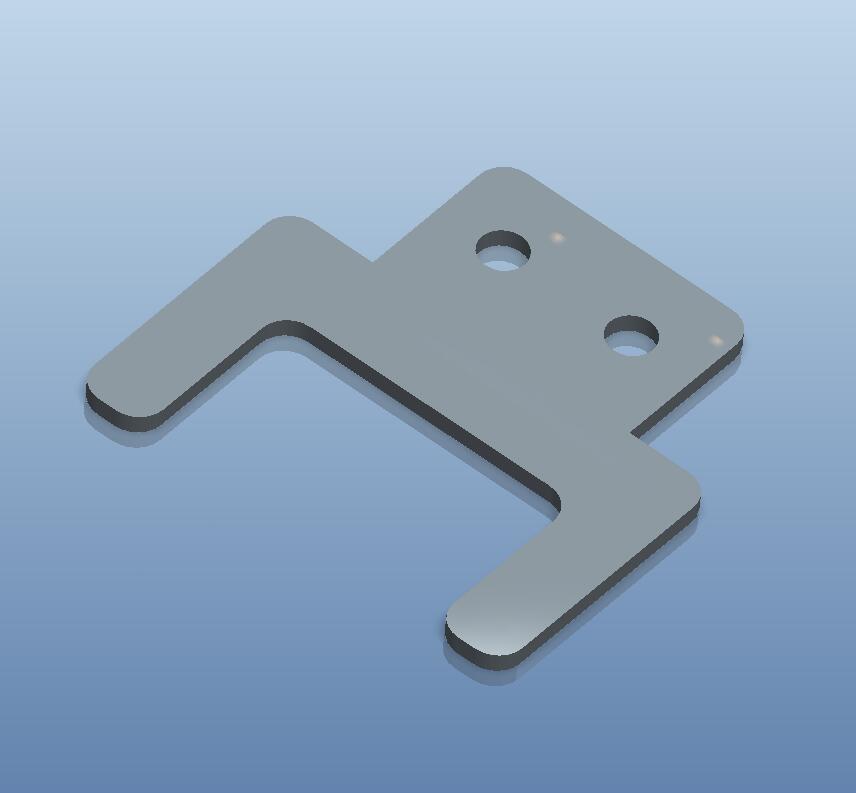

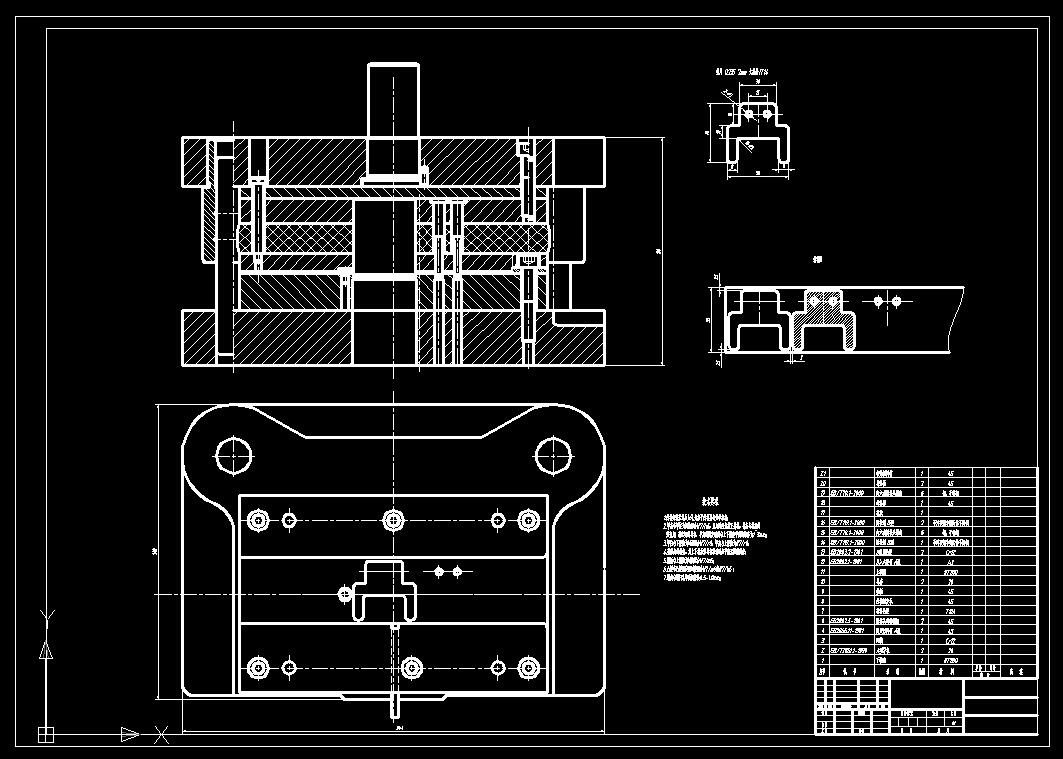

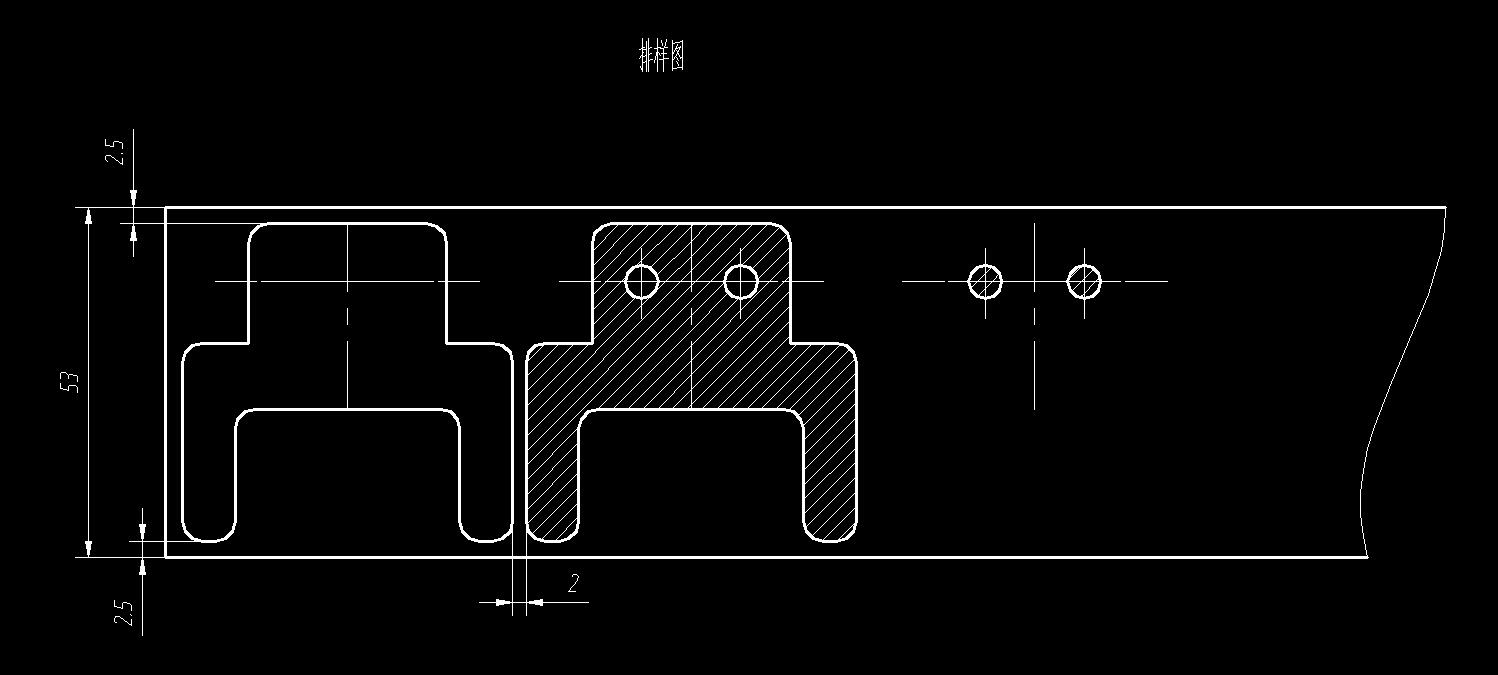

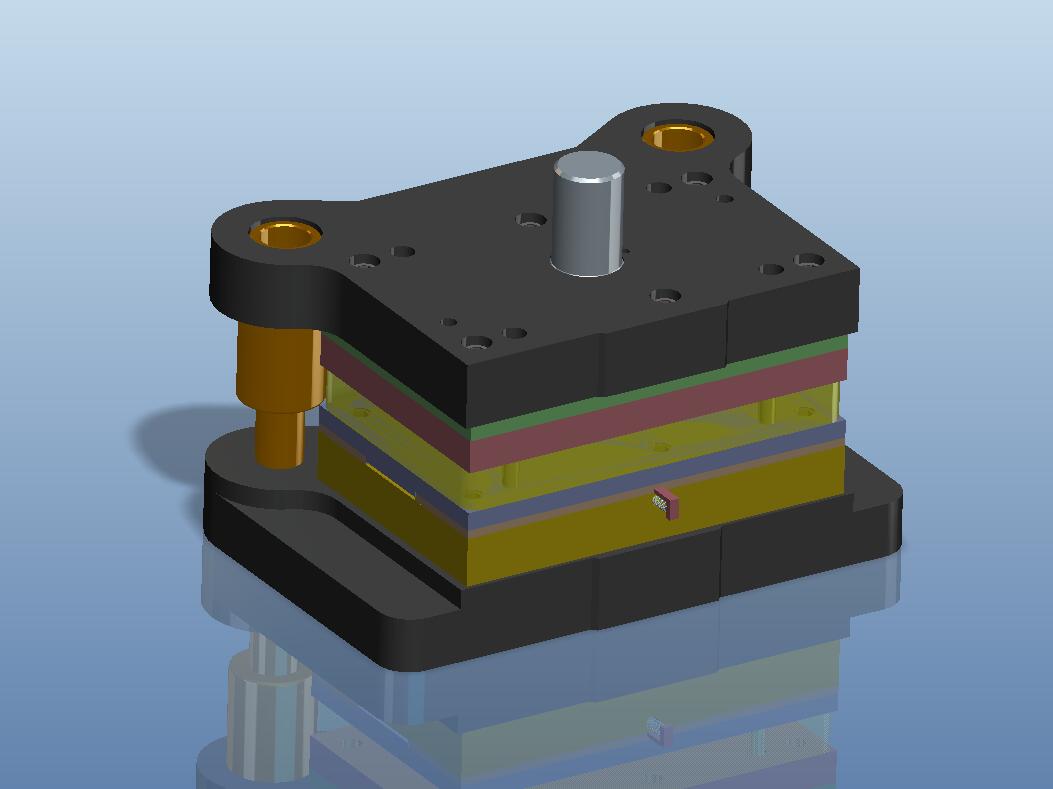

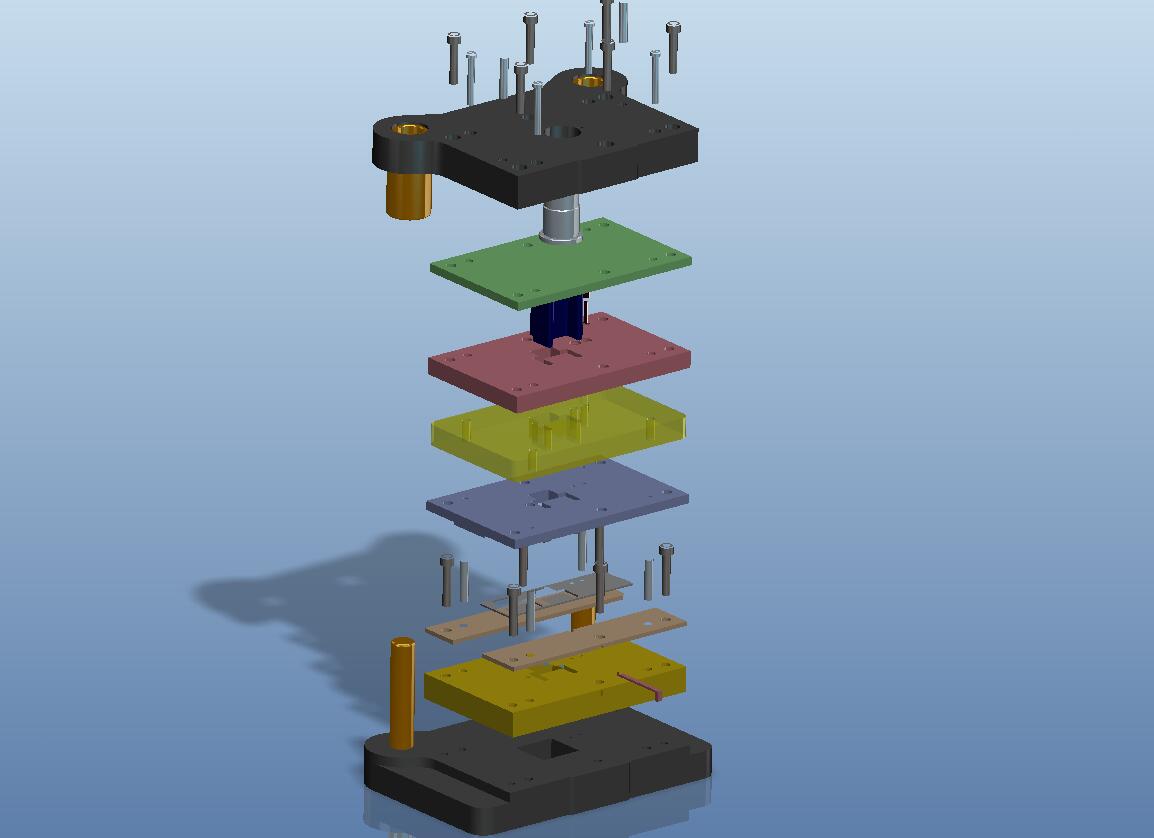

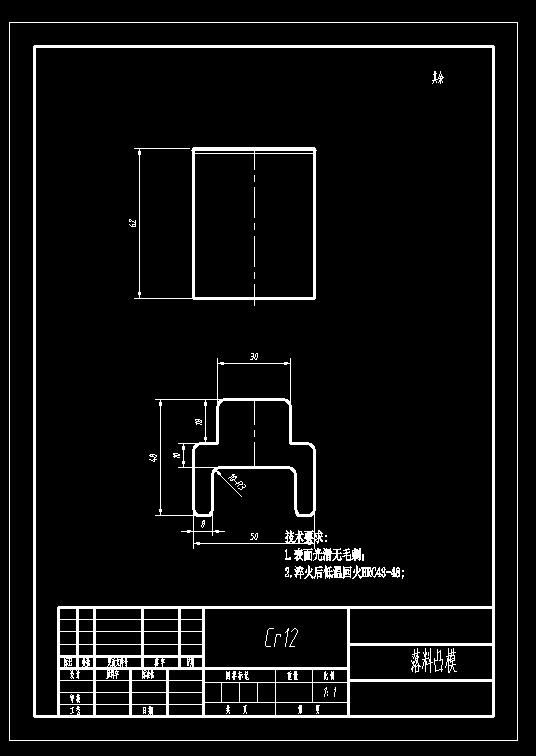

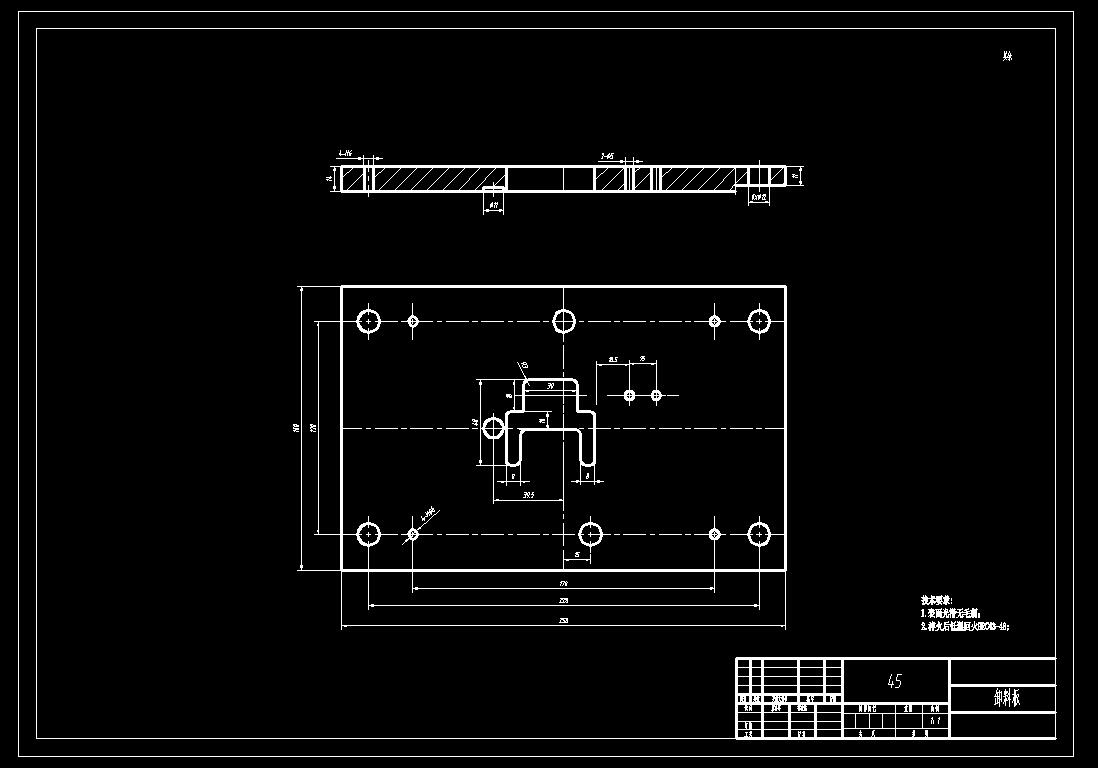

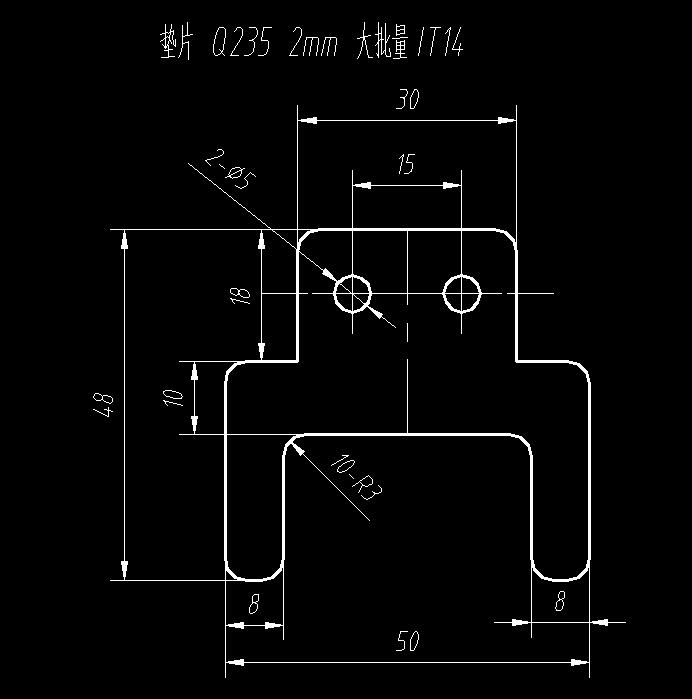

垫片连续模（CAD图+Proe三维） Q235 2mm 大批量 IT14 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的 垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm； 3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；
下载需要250金币
立即下载 收藏
图纸信息
作者
胡件
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  asm0001_asm.stp | 1.18M |
| 2 |  10x50.prt.2 | 76.00K |
| 3 | 10_daotao.prt.1 | 218.25K |
| 4 | 10_daotao.prt.2 | 221.90K |
| 5 | 11_s_mozuo.prt.1 | 263.82K |
| 6 | 11_s_mozuo.prt.2 | 263.88K |
| 7 | 12_mobin.prt.1 | 136.68K |
| 8 | 17_xiangjaio.prt.1 | 135.44K |
| 9 | 17_xiangjaio.prt.2 | 138.23K |
| 10 | 18_xieliaoban.prt.2 | 183.41K |
| 11 | 18_xieliaoban.prt.3 | 185.05K |
| 12 | 1_x_mozuo.prt.3 | 220.71K |
| 13 | 1_x_mozuo.prt.4 | 225.42K |
| 14 | 20_daoliaoban.prt.2 | 116.09K |
| 15 | 20_daoliaoban.prt.3 | 137.60K |
| 16 | 20_daoliaoban.prt.4 | 140.83K |
| 17 | 2_daozu.prt.1 | 97.10K |
| 18 | 2_daozu.prt.2 | 98.25K |
| 19 | 3_aomo.prt.1 | 177.37K |
| 20 | 3_aomo.prt.2 | 192.51K |
| 21 | 3_aomo.prt.3 | 198.95K |
| 22 | 4_dangliaoxiao.prt.1 | 109.05K |
| 23 | 6_xieliao_ld.prt.1 | 120.00K |
| 24 | 7_ll_tumo.prt.1 | 162.12K |
| 25 | 7_ll_tumo.prt.2 | 162.87K |
| 26 | 8_tumo_gdb.prt.1 | 177.68K |
| 27 | 8_tumo_gdb.prt.2 | 179.98K |
| 28 | 9_dianban.prt.2 | 105.28K |
| 29 | 9_dianban.prt.3 | 106.49K |
| 30 |  asm0001.asm.10 | 187.98K |
| 31 | asm0001.asm.11 | 183.65K |
| 32 | asm0001.asm.5 | 152.35K |
| 33 | asm0001.asm.6 | 148.83K |
| 34 | asm0001.asm.7 | 176.72K |
| 35 | asm0001.asm.8 | 169.39K |
| 36 | asm0001.asm.9 | 172.24K |
| 37 | asm0001__out.log.1 | 5.08K |
| 38 | ck.prt.1 | 93.56K |
| 39 | ck.prt.2 | 98.57K |
| 40 | gb-t70_1-2000_m10x60.prt.1 | 147.39K |
| 41 | gongjian.prt.1 | 99.02K |
| 42 | gongjian.prt.2 | 101.35K |
| 43 | liaodai.prt.1 | 128.20K |
| 44 | liaodai.prt.2 | 127.41K |
| 45 | prt0001.prt.1 | 42.41K |
| 46 | prt0001.prt.2 | 75.35K |
| 47 | prt0001.prt.3 | 78.96K |
| 48 | prt0002.prt.1 | 444.55K |
| 49 | prt0002.prt.2 | 437.48K |
| 50 |  FY023.dwg | 354.72K |
