圆环弯曲模具（CAD图+UG三维）
图纸描述

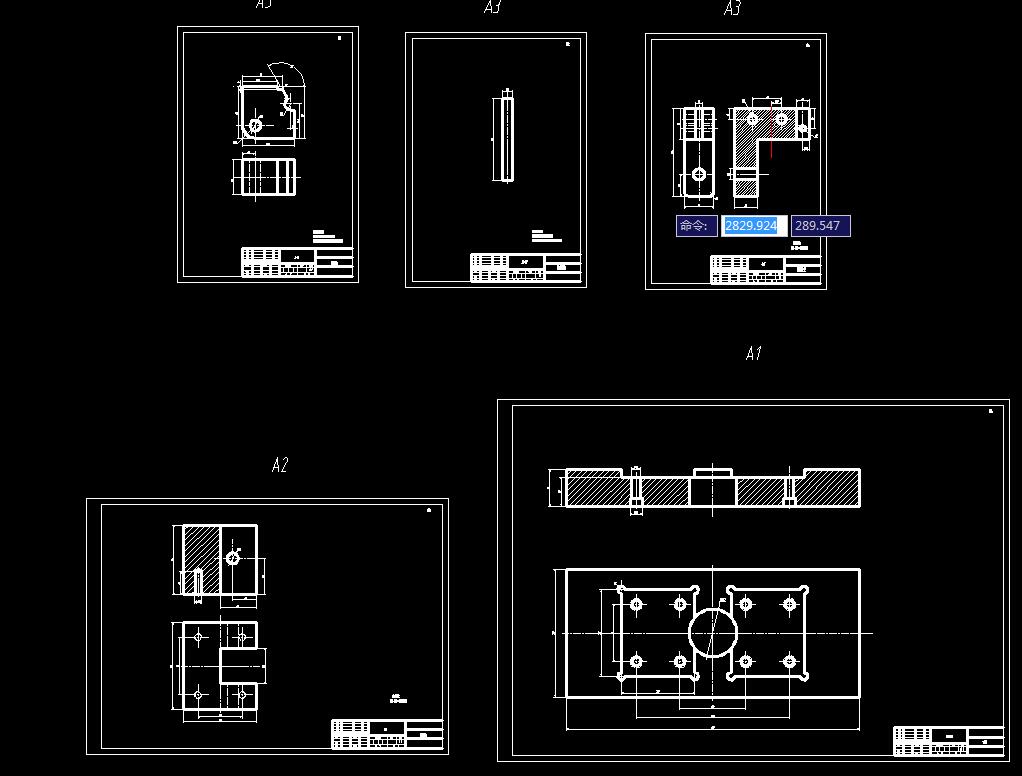

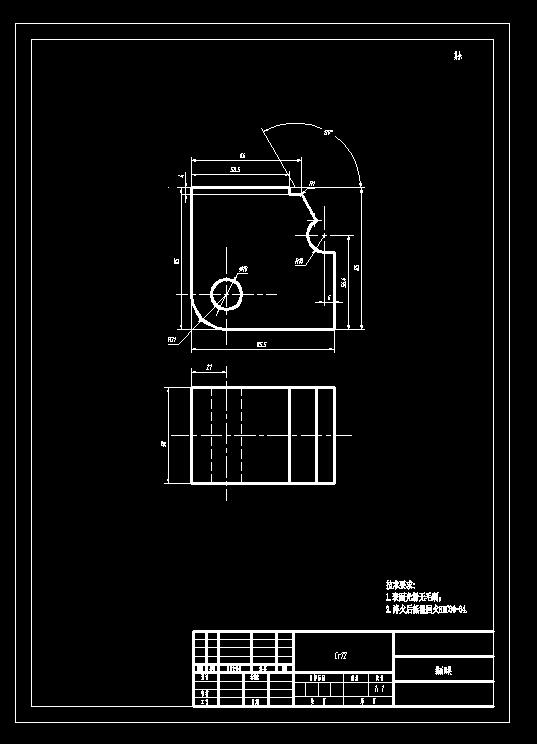

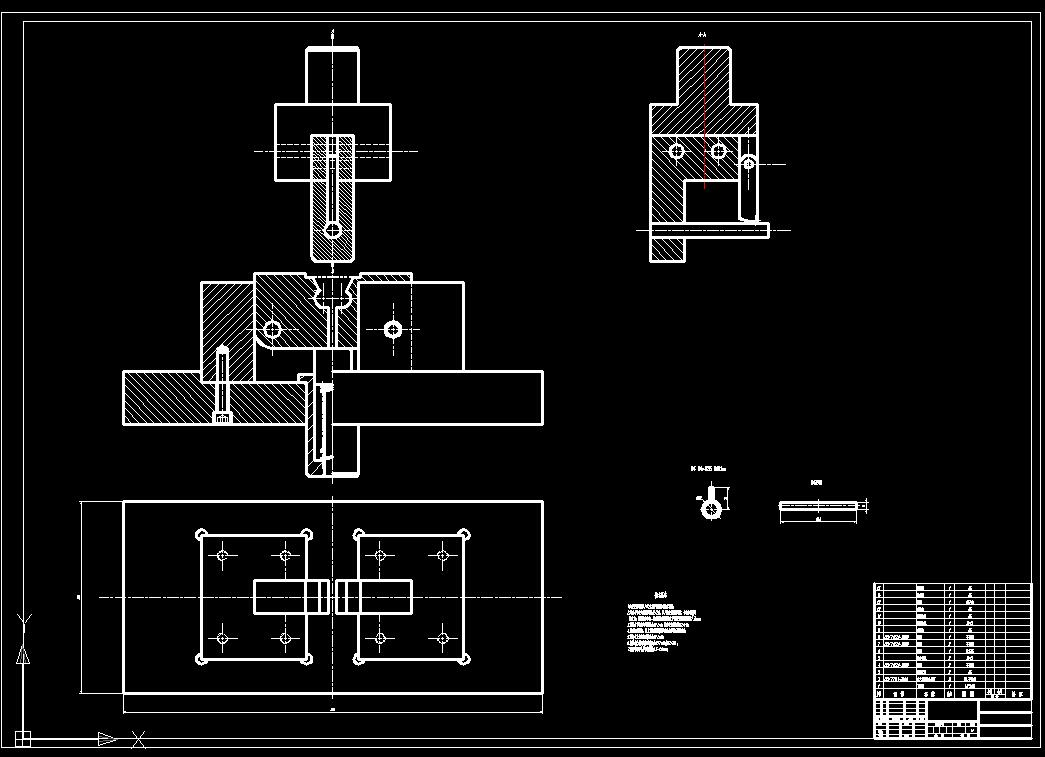

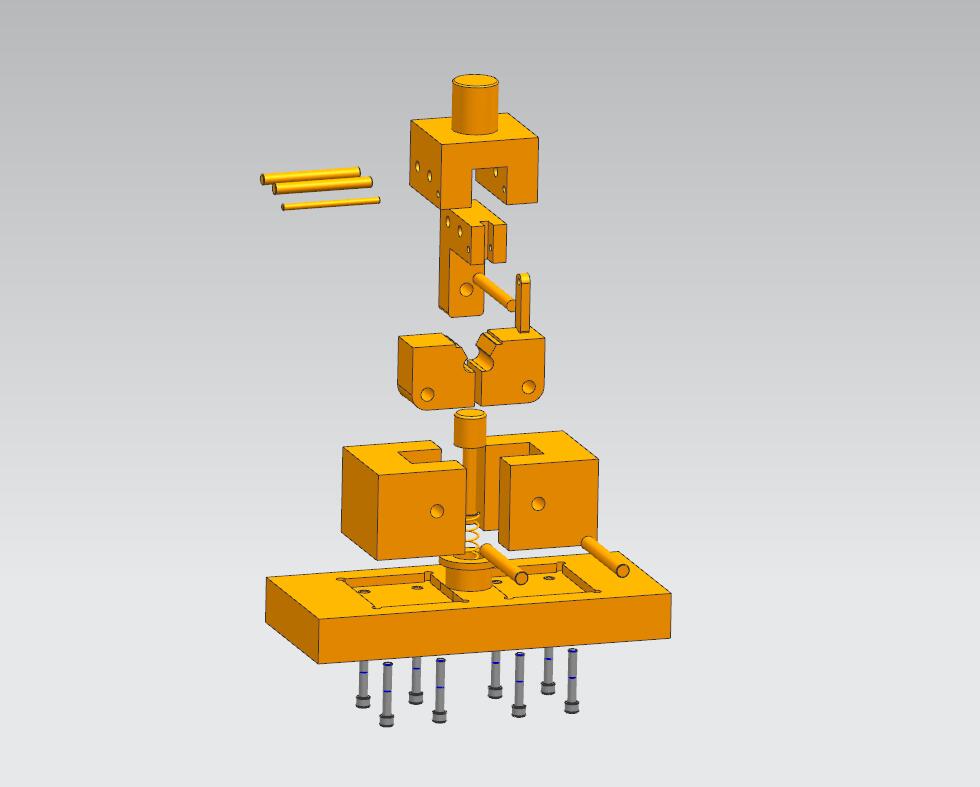

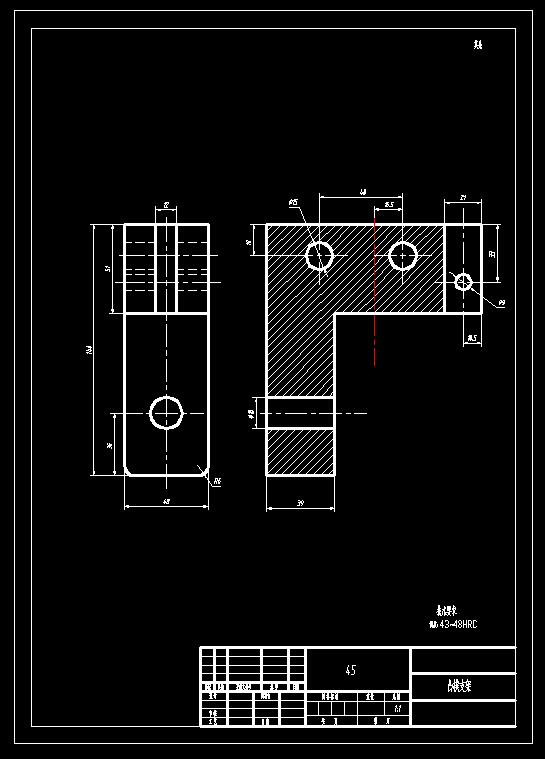

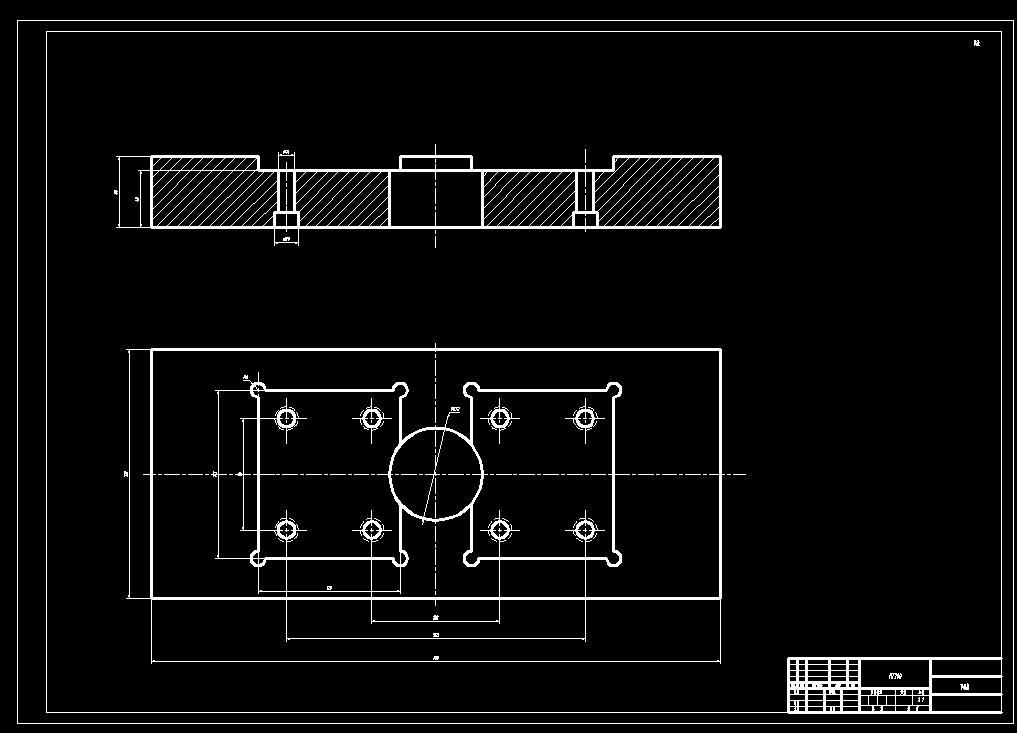

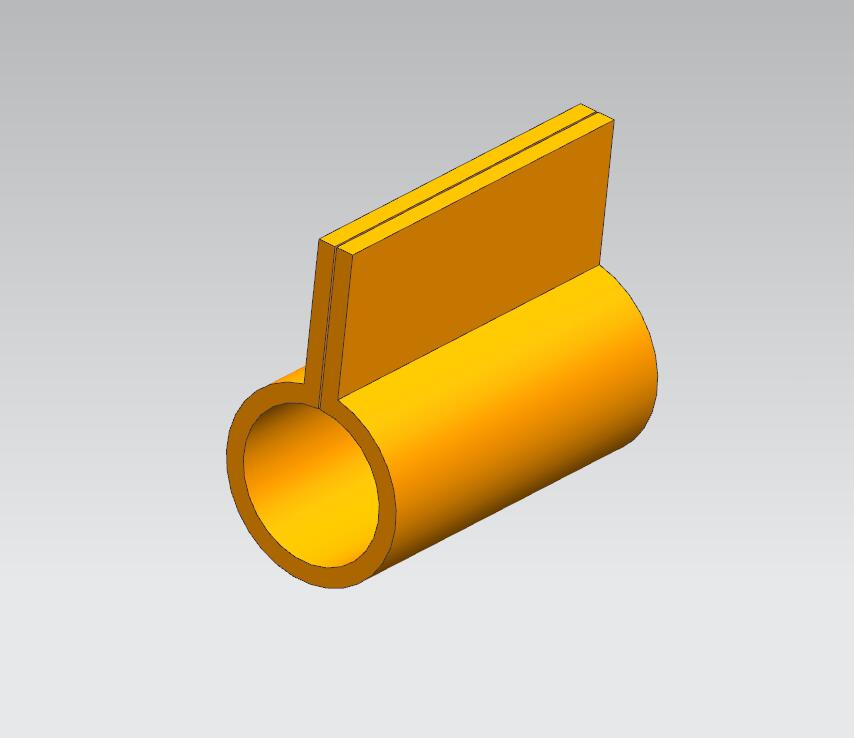

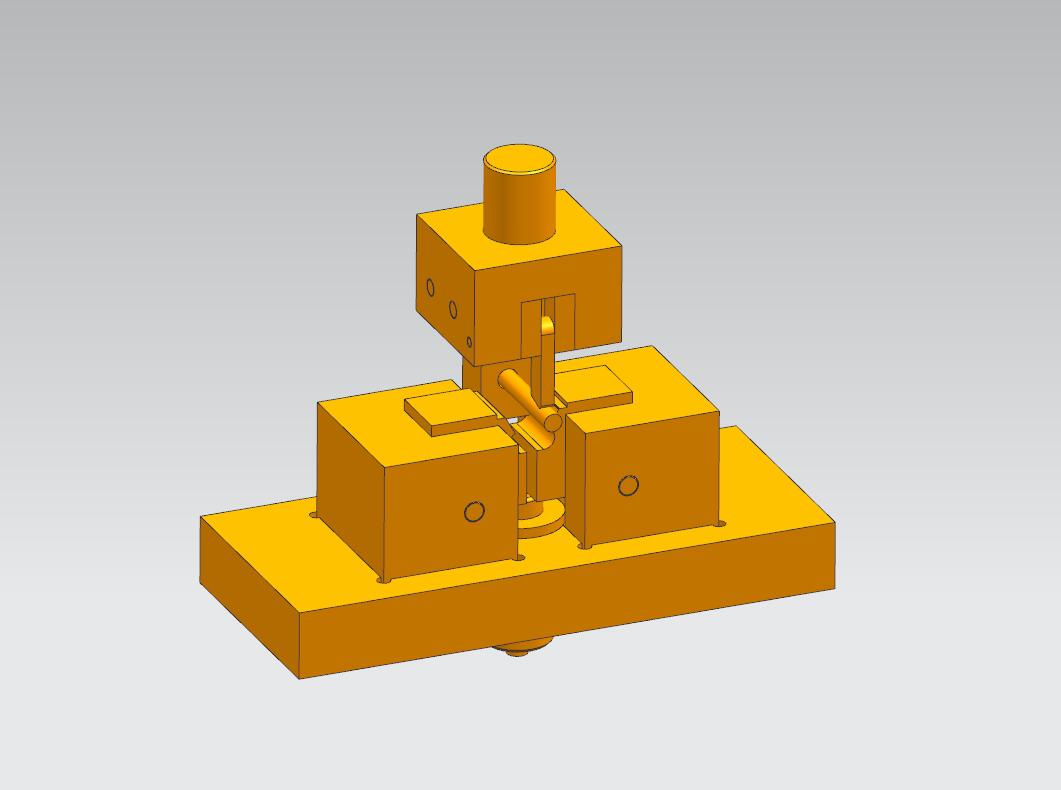

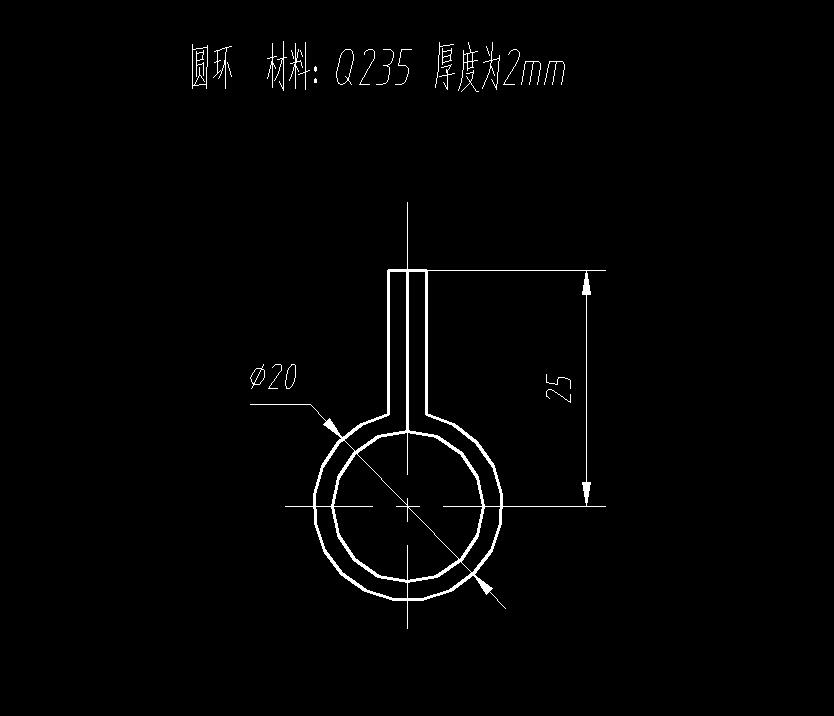

圆环弯曲模具（CAD图+UG三维） 材料：Q235 厚度为2mm 1.凸模安装采用压入式,先磨平凸模再与垫板相接2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm；3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；
下载需要200金币
立即下载 收藏
图纸信息
作者
屠风
已分享: 份作品
文件列表
| # | 文件名称 | 大小 |
|---|---|---|
| 1 |  _asm1.stp | 681.94K |
| 2 |  弯曲模.dwg | 214.72K |
| 3 |  10_ZX_tumo.prt | 130.50K |
| 4 | 11_tumozhejai.prt | 270.00K |
| 5 | 11_tumo_ZJ.prt | 214.00K |
| 6 | 13_tanhuang.prt | 425.00K |
| 7 | 14_fudingqi.prt | 136.00K |
| 8 | 15_tanhuangzuo.prt | 141.50K |
| 9 | 1_X_mozuo.prt | 473.00K |
| 10 | 3_aomo_ZJ.prt | 229.50K |
| 11 | 5_aomo.prt | 148.00K |
| 12 | GB-T70.1-2000M12x70.prt | 308.00K |
| 13 | gongjian.prt | 140.50K |
| 14 | _asm1.prt | 544.00K |
| 15 | _model1.prt | 136.00K |
| 16 | _model2.prt | 139.50K |
| 17 | _model3.prt | 141.00K |
| 18 | _model4.prt | 139.00K |
